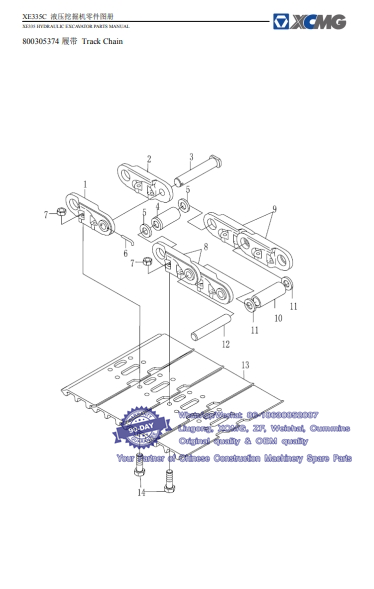

068 800305374履带 Track Chain -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800309036 左主链轨节 Master Link 1
2 800309035 右主链轨节 Master Link 1
3 800309041 主销轴 Master Track Pin 1
4 800309040 主销套 Master Bushing 1
5 800309042 主密封圈 Master Spacer 2
6 800309045 开口销 Cotter Pin 1
7 800309047 螺母 Track Nut 196
8 800309044 左链轨节 Track Link 48
9 800309043 右链轨节 Track Link 48
10 800309037 销套 Bushing 48
11 800309039 密封圈 Washer 96
12 800309038 销轴 Pin 48
13 800309028 履带板 Track Shoe 48
14 800309046 螺栓 Bolt 196
15 800309033 链轨节合件 Chain 48
16 800309034 主链轨节合件 Chain 1

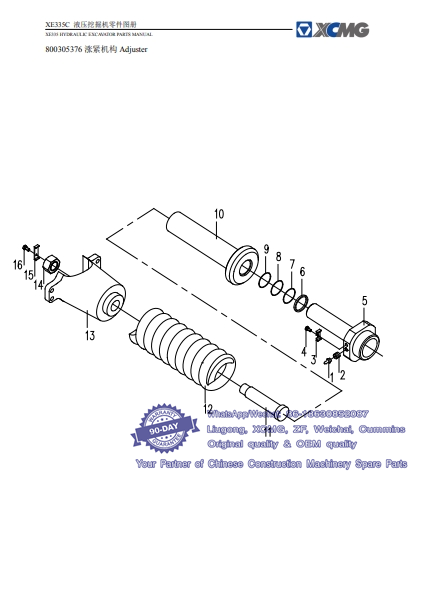

069 800305376涨紧机构 Adjuster -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800340271 油杯 Grease 1
2 800340270 润滑嘴 Valve 1
3 800340282 锁垫 Plate 1
4 805000074 螺栓 Bolt 1
5 800340310 活塞轴 Shaft 1
6 800340311 防尘圈 Ring 1
7 800340318 修整环 Ring 1
8 800340319 U 型密封圈 U-Packing 1
9 800340320 弹性挡圈 Ring 1
10 800340312 油缸总成 Cylinder 1
11 800340312 杆 Rod 1
12 800340313 弹簧 Spring 1
13 800340315 支架 Yoke 1
14 800340316 螺母 Nut 1
15 800340317 横板 Plate 1
16 805000716 螺栓 Bolt 1

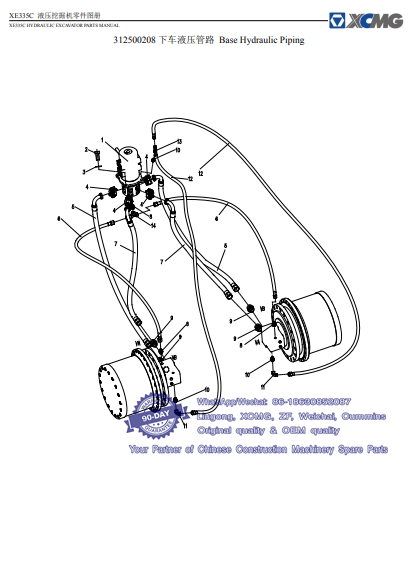

070 312500208 下车液压管路 Base Hydraulic Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800305453 回转接头 Joint 1
2 801902674 螺栓 M16×35 10.9 Bolt 4
3 805302498 垫圈 16(300HV)Washer 4
4 803164234 法兰组件 Flange 4
5 803176153 软管总成 Hose Assembly 2
6 803176156 软管总成 Hose Assembly 2
7 803176155 软管总成 Hose Assembly 2
8 803172174 接头 Joint 3
9 803172167 接头 Joint 4
10 803172161 接头 Joint 3
11 803166484 接头 Joint 1
12 803172153 软管总成 Hose Assembly 2
13 803166484 接头 Joint 1
14 803164788 接头 Joint 1

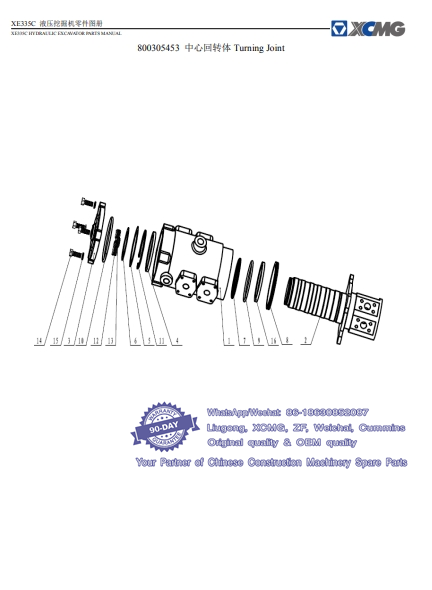

071 800305453 中心回转体 Turning Joint -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 86012583 回转体 Turning Joint 1
2 86012584 回转轴 Turning Shaft 1
3 86012584 盖 Cover 1
4 86012584 隔套 Back-Up Ring 1
5 86012584 垫片 Washer 1
6 86012584 垫片 Washer 1
7 86012584 旋转密封Turning Sea 100×Ф110×4.5 6
8 86012584 防尘圈Dust Ring Ф105×12 1
9 86012584 O 型圈 O-Ring 99.6×5.7 1
10 86012584 O 型圈 O-Ring 119.4×3.1 1
11 86012584 轴用挡圈 Back-Up Ring 95 1
12 86012585 锥堵 ZG1/4Plug 1
13 86012585 锥堵 ZG3/4Plug 4
14 86012585 螺栓 M12×35Bolt 4
15 86012585 垫圈 12Washer 4
16 86012585 防尘圈 Dust Ring 100×110×6.2 1

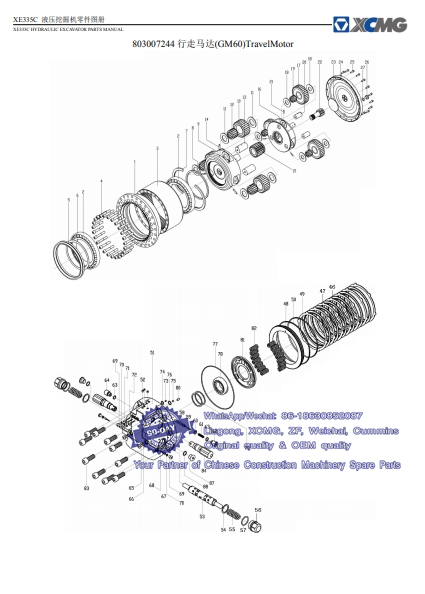

072 803007244行走马达(GM60)TravelMotor-- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 860127221 壳体 Housing 2162-2-211430-01 1
2 860127222 轴承 Bearing 6258-3-175475-01 2
3 860127223 齿圈 Gear Ring 2162-2-213079-01 1
4 860127224 螺栓 Bolt 0002-0118110-51 25
5 860125717 浮动油封 Floating Seal 1 2162-3-175472-01
6 860127225 垫片 Washer 2162-4-204868-xx 1
7 860126807 倾斜垫片 Washer 2 2162-3-204863-01
8 860126808 支撑环 Support Ring 2162-3-204862-01 1
9 860127226 支架 Bracket 2162-2-211425-01 1
10 860127227 行星齿轮 Planetary Gear 2162-3-211427-01 3
11 860127228 推力垫圈 2162-4-211428-01 Thrust Washer 6
12 860126799 滚针轴承 2278-3-175626-01 Needle Bearing 3
13 860127229 销 2162-3-211426-01 Pin 3
14 860127230 弹簧销 0256-0100050-80 Spring Pin 3
15 860127231 太阳齿轮 2162-3-211424-01 Sun Gear 1
16 860127232 支架 2162-2-212437-01 Bracket 1
17 860127233 行星齿轮 2162-3-211422-01 Planetary Gear 3
18 860127234 推力垫圈 2162-4-211421-01 Thrust Washer 6
19 860126792 滚针轴承 2278-3-175625-01 Needle Bearing 3
20 860125733 传动销 2162-4-211114-01 Carrier Pin 1 3
21 860125734 弹簧销 0256-0060036-80 Spring Pin 3
22 860127235 2162-3-215832-01 Sun Gear 太阳齿轮 1
23 860125736 2162-4-203165-01 Thrust Plate 止推板 1
24 860127236 盖 2162-2-215364-01 Cover 1
25 860126809 螺栓 0002-0110030-51 Bolt 18
26 860125739 堵头 6251-4-172631-06 Plug 2
27 860125740 O 形圈 0401-1000240-10 O-Ring 2
28 860127237 壳体 2162-2-215637-01 Housing 1
29 860127238 堵头 6233-4-136449-01 Plug 1
30 860125743 油封 6254-3-175485-01 Oil Seal 1
31 860125744 定位环 6253-4-153431-39 Retaining Ring 1
32 860126835 堵头 6233-4-136256-01 Plug 1
33 860125745 移动活塞 2162-4-215371-01 Piston 1
34 860125746 活塞密封圈 2274-3-175658-01 Washer 1
35 860125747 钢珠 2162-4-175478-01 Steel Ball 1
36 860126821 轴 2162-3-204887-01 Shaft 1
37 860126828 轴承 6258-3-175487-01 Bearing 1
38 860125750 枢轴 2162-4-204890-01 Pivot 2
39 860125751 旋转斜盘 2162-3-215369-01 Swash Plate 1
40 860125752 缸体 2162-2-212517-01 Cylinder Block 1
41 860125753 缸体弹簧 6257-4-204959-01 Cylinder Spring 9
42 860125754 弹簧座 2162-4-204886-01 Spring Seat 1
43 860125755 滑靴 2162-4-204885-01 Ball Joint 1
44 860126819 滑靴制动 2162-3-204877-01 Shoe Retainer 1
45 860127239 柱塞组件 2162-4-211132-01 Piston Assy 9
46 860125758 挡盘 2162-3-175477-01 SeparatedPlate 7
47 860125759 摩擦盘 2162-3-175476-01 Friction Plate 6
48 860125760 制动活塞 2162-3-204888-01 Brake Piston 1
49 860125761 D 形圈 2274-3-175617-01 D-Ring 1
50 860125762 D 形圈 2274-3-175621-01 D-Ring 1
51 860125763 后端盖 2162-1-215365-01 Cover 1
52 860125764 堵头 6233-4-167163-01 Plug 14
53 860125765 阀芯组件 2249-3-217406-01 Spool Assy 1
54 860125766 弹簧座 2249-4-217416-01 Spring Seat 2
55 860125767 弹簧 6257-4-207837-01 Spring 2
56 860125768 端盖 2249-4-217417-01 2
Cover
57 860125769 O 形圈 0401-2000400-10 O-Ring 2
58 860125770 阀芯 2539-4-215373-01 Spool 1
59 860125771 销 2539-4-168788-01 Pin 1
60 860125772 弹簧座 2539-4-168787-01 Spring Seat 1
61 860125773 弹簧 6257-4-168789-01 Spring 1
62 860125774 堵头 2539-4-215375-01 Plug 1
63 860125775 O 形圈 0401-1000140-10 O-Ring 2
64 860125776 连接器 2539-4-168785-01 Connector 1
65 860125777 堵头 2355-4-166188-01 Plug 2
66 860125778 O 形圈 0401-1000110-10 O-Ring 2
67 860125779 节流阀 2249-4-214104-01 Orifice Valve 2
68 860125780 弹簧 2277-4-214105-01 Spring 2
69 860125799 堵头 6251-4-172631-01 Plug 5
70 860125782 O 形圈 0401-1000080-10 O-Ring 5
71 860125783 单向阀 2162-4-207827-01 Check Valve 3
72 860125784 单向阀弹簧 6257-4-207828-01 Check Valve Spring 3
73 860125785 节流阀 0.6 2270-4-214047-06 Orifice Valve 2
74 860125786 O 形圈 0401-1000125-10 O-Ring 1

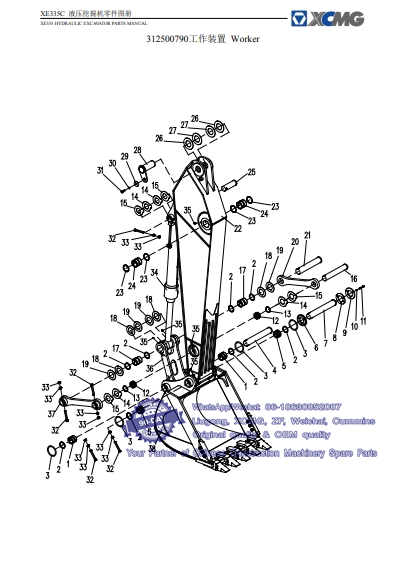

073 312500790工作装置 Worker -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805046589 螺栓 M20×45 Bolt 2
2 805338321 垫圈 20 Washer 2
3 312600224 压板 Plate 2
4 312600225 滑动套 Stopper 2
5 312600216 轴 Shaft 1
6 329900311 调整垫片 Adjust Washer 4
7 329900312 调整垫片 Adjust Washer 4
8 803172590 防尘圈 Dustproof Seal 2
9 800553914 轴承 Bearing 2
10 312701186 动臂 Boom 1
11 329900104 调整垫片 Adjust Washer 4
12 329900140 调整垫片 Adjust Washer 4
13 803007118 右动臂油缸 Boom Cylinder 1
14 312601427 轴 Shaft 2
15 312600226 压板 Plate 2
16 805338364 垫圈 18 Washer 3
17 805046468 螺栓 M18×40 Bolt 2
18 805238506 螺母 M22 Nut 4
19 312600359 止动套 Stopper 2
20 805046682 螺栓 M22×180 Bolt 2
21 329900107 调整垫片 Adjust Washer 2
22 329900142 调整垫片 Adjust Washer 2
23 329900110 调整垫片 Adjust Washer 2
24 329900145 调整垫片 Adjust Washer 2
25 312600223 轴 Shaft 1
26 329900112 调整垫片 Adjust Washer 2
27 329900147 调整垫片 Adjust Washer 2
28 803070953 斗杆油缸 Arm Cylinder 1
29 312602149 轴 Shaft 1
30 805006334 螺栓 M18×45 Bolt 1
31 312600221 压板 Plate 1
32 312600214 轴 Shaft 1
33 803007121 左动臂油缸 Boom Cylinder 1
074 312500790工作装置 Worker -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312600231 轴承 Bearing 2
2 803172463 防尘圈 Dustproof Seal 8
3 803176607 O 形圈 170×14G O-Ring 4
4 312600229 轴 Shaft 1
5 312602253 轴承 Bearing 2
6 312600236 摩擦板 Frictional Board 1
7 312600234 轴 Shaft 1
8 312600230 垫片 Spacer 16
9 312601815 夹板 Plate 1
10 805338262 垫圈 14 Washer 3
11 805140061 螺钉 M14×100 Bolt 3
12 312600219 轴承 Bearing 2
13 803172462 防尘圈 Dustproof Seal 2
14 329900103 调整垫片 Adjust Washer 4
15 329900139 调整垫片 Adjust Washer 4
16 312600237 轴 Shaft 1
17 312601456 轴承 Bearing 2
18 329900109 调整垫片 Adjust Washer 4
19 329900144 调整垫片 Adjust Washer 4
20 312601753 摇杆 Link 1
21 312600232 轴 Shaft 1
22 312602151 短斗杆（2.67m） Arm 1
23 803172590 防尘圈 Dustproof Seal 4
24 312601455 轴承 Bearing 2
25 312600220 轴 Shaft 1
26 329900311 调整垫片 Adjust Washer 2
27 329900312 调整垫片 Adjust Washer 2
28 312600214 轴 Shaft 1
29 312600221 压板 Plate 1
30 805338364 垫圈 18 Washer 1
31 805046587 螺栓 M18×60 Bolt 1
32 805046682 螺栓 M22×180 Bolt 5
33 805238506 螺母 M22 Nut 10
34 803007119 铲斗油缸 Bucket Cylinder 1
35 801102863 油杯 R1/8 Oiler Cup 10
36 312602017 单连杆 Link 1
37 312601751 摇杆 Link 1
38-1 312500007 铲斗（1.4m3） Bucket 1
38-2 312500983 铲斗（1.4m3） Bucket 1

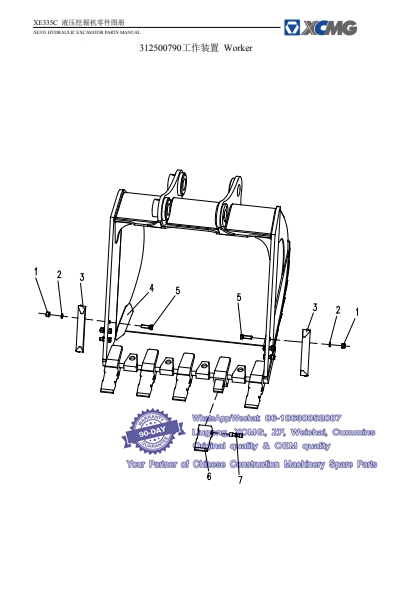

075 312500790工作装置 Worker -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805203192 螺母 M24 Nut 6
2 805338299 垫圈 24 Washer 6
3 819909821 侧齿 Side Cutter 2
4 312500377 铲斗焊接件 Bucket 1
5 805004832 螺栓 M24×80 Bolt 6
6 819909808 齿套 Tooth Point 5
7 819909819 横销&卡簧 Snap Link and Clip 5
