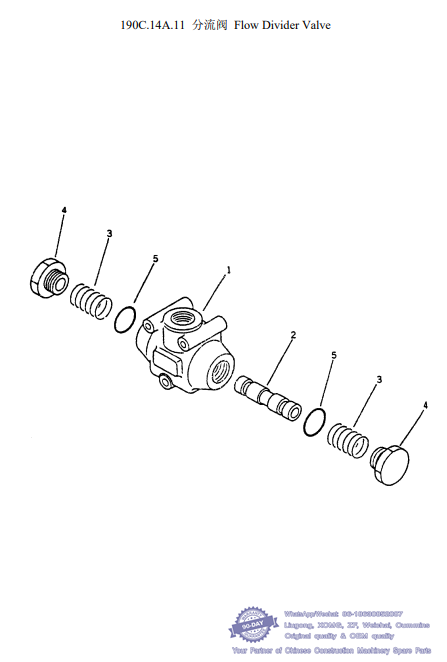

071 190C.14A.11 分流阀 Flow Divider Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-14A-00048 1 分流阀 190C.14A.11 Valve ass’ y 00005-
1 . Z-29C-14A-00049 1 .阀体 190C.14A.11-1 .Body 1 00005- N
2 . Z-29C-14A-00050 1 .阀芯 190C.14A.11-2 .Spool 1 00005- N
3 . Z-29C-14A-00052 1 .弹簧 190C.14A.11-4 .Spring 2 00005- N
4 . Z-29C-14A-00051 1 .盖 190C.14A.11-3 .Plug 2 00005- N
5 .B-G03452A-00009 1 .O 形圈 25×3.55 .O-ring 2 00005- N

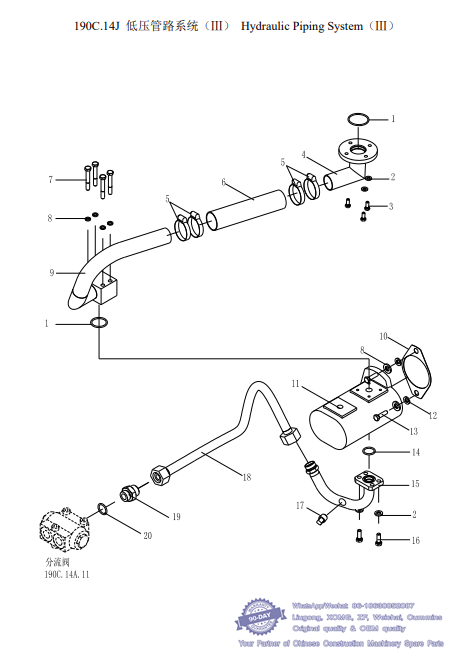

072 190C.14J 低压管路系统（Ⅲ） Hydraulic Piping System（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-Q020710-00082 1 O 形圈 60×3.1 O-ring 2 00005-
2 B-Q020490-00023 1 垫圈 8 Washer 8 00005-
3 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 4 00005-
4 Z-719-140-00001 1 油管 190C.14.1 Tube 1 00005-
5 W-02-00252 1 预紧力弹簧卡箍 60 Clamp 4 00005-
6 Z-29C-140-00005 1 φ45 波纹管 190C.14-1 Tube 1 00005-
7 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005-
8 B-G000930-00003 1 垫圈 12 Washer 8 00005-
9 Z-29C-140-00006 1 油管 190C.14.3 Tube 1 00005-
10 Z-29C-140-00009 1 纸垫 190C.14-2 Paper plate 1 00005-
11 W-01-00034 1 油泵|CBGj2045/1025 Pump 1 00005-
12 B-G00097B-00004 1 垫圈 12ZnD Washer 4 00005-
13 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 4 00005-
14 B-Q020710-00057 1 O 形圈 36×3.5 O-ring 2 00005-
15 Z-29C-14J-00022 1 油管 190C.14J.2 Tube 1 00005-
16 B-G057830-00142 1 螺栓 M8×25-10.9ZnD Bolt 4 00005-
17 B-Q020360-00002 1 锥形螺塞 AR1/8 Plug 1 00005-
18 Z-29C-14J-00025 1 软管总成 190C.14J.3 Hose 1 00005-
19 Z-29C-14J-00002 1 接头体 190C.14J.10 Joint 1 00005-
20 B-Q020710-00054 1 O 形圈 35×3.5 O-ring 1 00005-

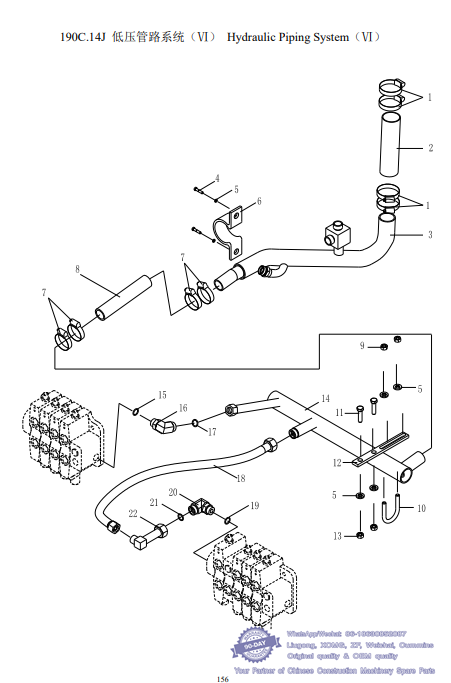

073 190C.14J 低压管路系统（Ⅵ） Hydraulic Piping System（Ⅵ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-02-00509 1 预紧力弹簧卡箍 55 Clamp 4 00005-
2 Z-29C-14A-00041 1 低压胶管 190C.14A-6 Hose 1 00005-
3 Z-29C-14J-00001 1 油管 190C.14J.1 Tube 1 00005-
4 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 2 00005-
5 B-Q020490-00001 1 垫圈 10 Washer 6 00005-
6 Z-29C-140-00013 1 管夹 190C.14-3 Clip 1 00005-
7 B-J088700-00016 1 喉箍 d50 Clamp 4 00005-
8 Z-29C-14A-00034 2 φ32低压胶管(L=160) 190C.14A-5 Hose 1 00005-
9 B-G061760-00001 1 螺母 M10×1.25ZnD Nut 2 00005-
10 B-Q020120-00005 1 U 形管夹 A42 Clamp 1 00005-
11 B-G057830-00015 1 螺栓 M10×40ZnD Bolt 2 00005-
12 Z-29C-14A-00032 1 板 190C.14A-4 Plate 1 00005-
13 B-G061700-00003 1 螺母 M10ZnD Nut 2 00005-
14 Z-719-140-00006 1 油管 719.14.4 Tube 1 00067-
Z-29C-14J-00033 1 油管 190C.14J.7 Tube 1 00005-00066
15 W-15-00003 1 O 形圈 19.18×2.46 O-ring 1 00005-
16 Z-29C-14J-00004 1 接头体 190C.14J.11 Joint 1 00005-
17 W-15-00245 1 O 形圈 12×2 O-ring 1 00005-
18 Z-719-140-00007 1 软管总成 719.14.5 Hose 1 00067-
Z-29C-14A-00016 1 φ25低压胶管(L=220) 190C.14A-2 Hose 1 00005-00066
19 W-15-00004 1 O 形圈 23.47×2.95 O-ring 1 00005-
20 Z-29C-14J-00010 1 接头体 190C.14J.13 Joint 1 00005-
21 W-15-00246 1 O 形圈 20×2 O-ring 1 00005-
22 Z-719-140-00008 1 油管 719.14.6 Tube 1 00067-
Z-29C-14J-00036 1 油管 190C.14J.8 Tube 1 00005-00066

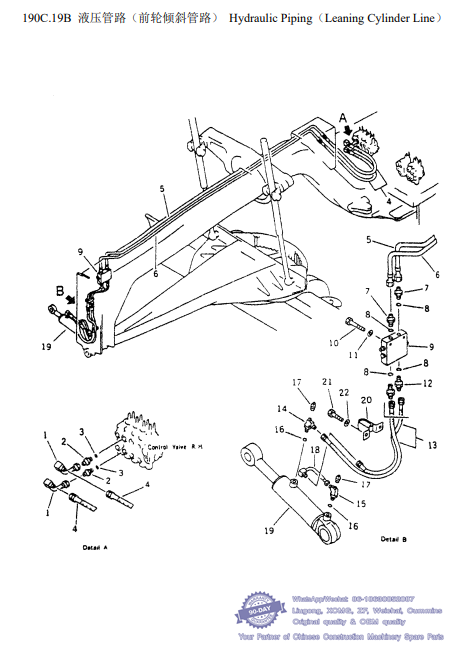

074 190C.19B 液压管路（前轮倾斜管路） Hydraulic Piping（Leaning Cylinder Line） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00036 1 油管(O形圈10×1.5) 190C.19B.24 Tube 2 00005-
2 Z-29C-19B-00013 1 接头体190C.19B.15 Nipple 2 00005-
3 W-15-00003 1 O形圈(19.18×2.46) O-ring 2 00005-
4 Z-29C-19B-00081 1 软管总成(O形圈12×2) Hose 2 00005- 190C.19B.44
5 Z-29C-19B-00001 1 油管(O形圈12×2) 190C.19B.1 Tube 1 00005-
6 Z-29C-19B-00098 1 油管(O形圈12×2) 190C.19B.8 Tube 1 00005-
7 Z-29C-19B-00092 1 接头体190C.19B.52 Union 2 00005-
8 B-Q020510-00003 1 O形圈16.7×3.4 O-ring 4 00005-
9 Z-29C-19A-00143 1 双单向阀组190C.19A.26 Pilot check valve 1 00005-
10 B-G057820-00165 1 螺栓M8×60ZnD Bolt 2 00005-
11 B-Q020490-00023 1 垫圈8 Washer 2 00005-
12 Z-29C-19B-00043 1 接头体190C.19B.27 Elbow 2 00005-
13 Z-29C-19B-00085 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.48
14 Z-29C-10F-00025 1 接头190C.10F.18 Elbow 1 00005-
15 Z-29C-19B-00075 1 接头190C.19B.40 Elbow 1 00005-
16 B-Q020510-00003 1 O形圈16.7×3.4 O-ring 2 00005-
17 B-Q020360-00002 1 螺塞A R1/8 Plug 2 00005-
18 Z-29C-19B-00046 1 油管190C.19B.28 Tube 1 00005-
19 Z-29C-19A-00206 1 前轮倾斜油缸190C.19A.25A Leaning cylinder 1 00087-
Z-29C-19A-00121 1 □前轮倾斜油缸190C.19A.25 □Leaning cylinder 1 00005-00086
20 Z-29C-19A-00024 1 管夹190C.19A.19 Clip 1 00005-
21 B-G057830-00028 1 螺栓M12×20ZnD Bolt 2 00005-
22 B-Q020490-00003 1 垫圈 12 Washer 2 00005-

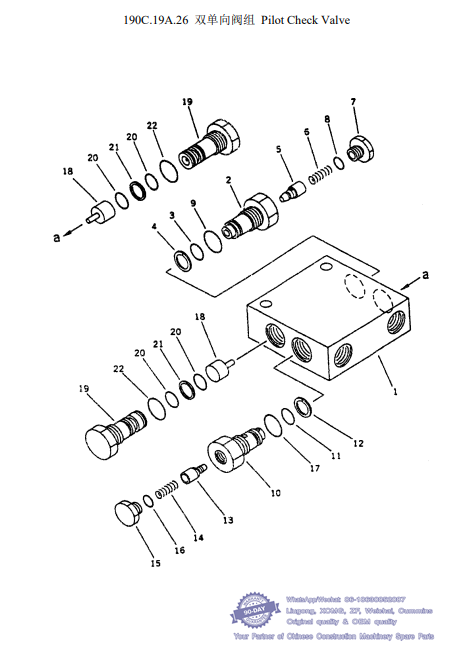

075 190C.19A.26 双单向阀组 Pilot Check Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-19A-00143 1 双单向阀组 190C.19A.26 Valve ass’y, Pilot check
1 . Z-29C-19A-00025 1 .阀体 190C.19A.21-1 .Body 1 00005- N
. Z-29C-19A-00144 1 .单向阀 190C.19A.21.1 .Valve ass’y 1 00005- N
2 .. Z-29C-19A-00026 1 ..阀套 190C.19A.21.1-2 ..Sleeve 1 00005- N
3 ..B-Q020710-00026 1 ..O 形圈 18×2.4 ..O-ring 1 00005- N
4 ..B-Q020780-00003 1 ..挡圈 A18×14 ..Ring, Back-Up 1 00005- N
5 .. Z-29C-19A-00078 1 ..阀芯 190C.19A.21.1-4 ..Valve 1 00005- N
6 .. Z-29C-19A-00016 1 ..弹簧 190C.19A.21.1-1 ..Spring 1 00005- N
7 .. Z-29C-19A-00077 1 ..螺堵 190C.19A.21.1-3 ..Plug 1 00005- N
8 ..B-Q020510-00001 1 ..专用 O 形圈 10.9×2.3 ..O-ring 1 00005- N
9 ..B-Q020510-00005 1 ..专用 O 形圈 20.7×34 ..O-ring 1 00005- N
. Z-29C-19A-00076 1 .单向阀 190C.19A.26.1 .Valve ass’ y 1 00005- N
10 .. Z-29C-19A-00026 1 ..阀套 190C.19A.21.1-2 ..Sleeve 1 00005- N
11 ..B-Q020710-00026 1 ..O 形圈 18×2.4 ..O-ring 1 00005- N
12 ..B-Q020780-00003 1 ..挡圈 A18×14 ..Ring, Back-Up 1 00005- N
13 .. Z-29C-19A-00145 1 ..阀芯 190C.19A.26.1-1 ..Valve 1 00005- N
14 .. Z-29C-19A-00016 1 ..弹簧 190C.19A.21.1-1 ..Spring 1 00005- N
15 .. Z-29C-19A-00077 1 ..螺堵 190C.19A.21.1-3 ..Plug 1 00005- N
16 ..B-Q020510-00001 1 ..专用 O 形圈 10.9×2.3 ..O-ring 1 00005- N
17 ..B-Q020510-00005 1 ..专用 O 形圈 20.7×3.4 ..O-ring 1 00005- N
18 . Z-29C-19A-00020 1 .活塞 190C.19A.21-3 .Piston 2 00005- N
19 . Z-29C-19A-00027 1 .螺堵 190C.19A.21-2 .Plug 2 00005- N
20 .B-Q020710-00026 1 .O 形圈 18×2.4 .O-ring 4 00005- N
21 .B-Q020780-00002 1 .挡圈 A20×16 .Ring, Back-Up 2 00005- N
22 .B-Q020510-00005 1 .专用 O 形圈 20.7×3.4 .O-ring 2 00005- N
