071 3381101289 PULL PIN HYDRAULIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
2 803095755 1 SOLENOID VALVE OF HYDRAULIC PULL PIN whatsapp 86-18630852087
3 329900301 2 THICKENED FLAT WASHER
4 805046515 2 SCREW M8×45 GB/T5783-2000
5 803105411 3 JOINT
6 803107238 1 JOINT whatsapp 86-18630852087
8 803105415 1 JOINT
11 803162089 1 JOINT
14 803451820 1 HOSE ASSEMBLY
15 803445040 1 HOSE ASSEMBLY whatsapp 86-18630852087

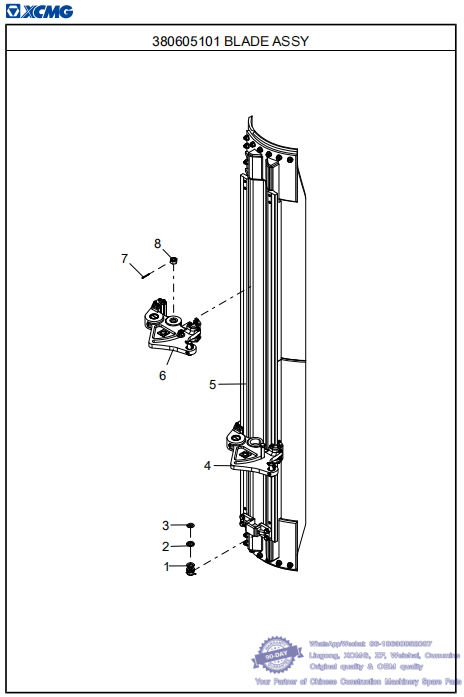

072 380605101 BLADE ASSY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 805338390 4 WASHER 30 (DACROMET) GB/T97.1-2002 whatsapp 86-18630852087
2 805338735 2 WASHER 30 (DACROMET) GB/T850-1988
3 805338739 2 WASHER 30 (DACROMET) GB/T849-1988
4 380400855 1 ANGULAR POSITION DEVICE(RIGHT) 152
5 380605097 1 BLADE 154 whatsapp 86-18630852087
6 380400869 1 ANGULAR POSITION DEVICE(LEFT) 156
7 805600061 2 PIN 6.3×60 GB/T91-2000 whatsapp 86-18630852087
8 805238876 2 NUT M30 (DACROMET) GB/T6181-1986

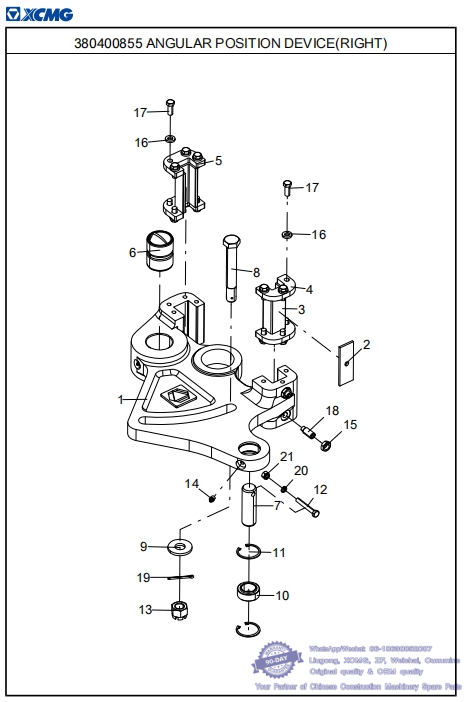

073 380400855 ANGULAR POSITION DEVICE((RIGHT))-- XCMG Motor Grader GR2205T Spare Parts Catalog
380605101 BLADE ASSY
No. PART NUMBER QTY NAME NOTE PAGE
1 380400866 1 ANGULAR POSITION DEVICE(RIGHT) whatsapp 86-18630852087
2 381600374 1 BASE PLATE
3 381200824 2 COPPER GUIDE SLOT
4 380400453 2 BAFFLE
5 380906284 2 RETAINER
6 380402326 1 COPPER SLEEVE whatsapp 86-18630852087
7 381600105 1 HINGE PIN
8 381600373 1 LOCK LEVER
9 381600375 1 WASHER
10 800515284 1 KNUCKLE BEARING GE35ES GB/T9163-2001
11 805401237 2 RETAINER RING 55 GB/T893.2-1986
12 805046621 1 BOLT M10×70 (DACROMET) GB/T5782-2000
13 805238875 1 NUT M24×2 (DACROMET) GB/T6178-1986
14 801103215 2 OIL CUP M10×1 JB/T7940.1-1995
15 805238777 2 NUT M16 (DACROMET) GB/T6172.1-2000
16 329900303 14 THICKENED FLAT WASHER
17 805006412 14 BOLT M12×30 (DACROMET) GB/T5783-2000
18 805140967 2 SCREW M16×40 GB/T79-2007
19 805600222 1 PIN 5×50 GB/T91-2000
20 805338260 1 WASHER 10 (DACROMET) GB/T93-1987
21 805203197 1 NUT M10 GB/T889.1-2000 whatsapp 86-18630852087

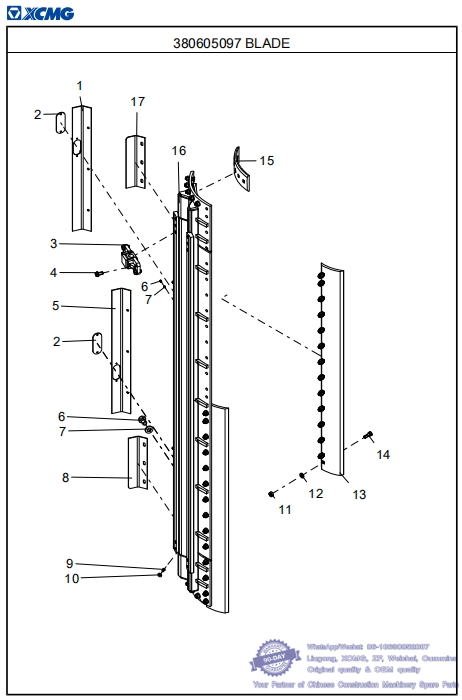

074 380605097 BLADE-- XCMG Motor Grader GR2205T Spare Parts Catalog
380605101 BLADE ASSY
No. PART NUMBER QTY NAME NOTE PAGE
1 380401159 1 RIGHT MIDDLE GUARD PLATE whatsapp 86-18630852087
2 382300392 2 COVER PLATE
3 380400857 1 OIL CYLINDER SEAT PLATE
4 805046589 4 BOLT M20×45 (DACROMET) GB/T5783-2000
5 380401166 1 LEFT MIDDLE GUARD PLATE
6 805046502 4 BOLT M8×12 GB/T5783-2000
7 329900301 4 THICKENED FLAT WASHER
8 380401157 1 LEFT GUARD PLATE whatsapp 86-18630852087
9 805046545 12 BOLT M12×20 (DACROMET) GB/T5783-2000
10 329900298 12 THICKENED LARGE WASHER
11 381301531 40 NUT (DACROMET)
12 805338297 44 WASHER 20 (DACROMET) GB/T1230-2006
13 380905122 2 BLADE
14 380602507 40 BOLT
15 380401169 2 SIDE BLADE
16 380605100 1 SHOVEL BODY
17 380401167 1 RIGHT GUARD PLATE whatsapp 86-18630852087

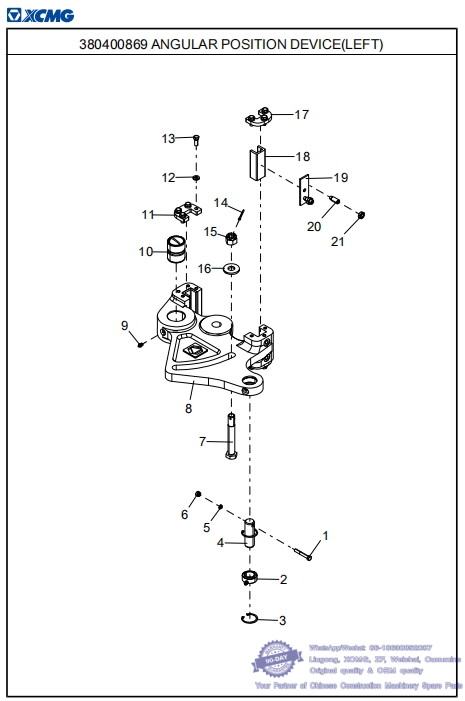

075 380400869 ANGULAR POSITION DEVICE((LEFT))-- XCMG Motor Grader GR2205T Spare Parts Catalog
380605101 BLADE ASSY
No. PART NUMBER QTY NAME NOTE PAGE
1 805046621 1 BOLT M10×70 (DACROMET) GB/T5782-2000 whatsapp 86-18630852087
2 800515284 1 KNUCKLE BEARING GE35ES GB/T9163-2001
3 805401237 2 RETAINER RING 55 GB/T893.2-1986
4 381600105 1 HINGE PIN
5 805338260 1 WASHER 10 (DACROMET) GB/T93-1987
6 805203197 1 NUT M10 GB/T889.1-2000
7 381600373 1 LOCK LEVER
8 380400858 1 ANGULAR POSITION DEVICE(LEFT) whatsapp 86-18630852087
9 801103215 2 OIL CUP M10×1 JB/T7940.1-1995
10 380402326 1 COPPER SLEEVE
11 380906284 2 RETAINER
12 329900303 14 THICKENED FLAT WASHER
13 805006412 14 BOLT M12×30 (DACROMET) GB/T5783-2000
14 805600222 1 PIN 5×50 GB/T91-2000
15 805238875 1 NUT M24×2 (DACROMET) GB/T6178-1986
16 381600375 1 WASHER
17 380400453 2 BAFFLE
18 381601244 2 COPPER GUIDE SLOT whatsapp 86-18630852087
19 381600374 1 BASE PLATE
20 805140967 2 SCREW M16×40 GB/T79-2007
21 805238777 2 NUT M16 (DACROMET) GB/T6172.1-2000 whatsapp 86-18630852087
