Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

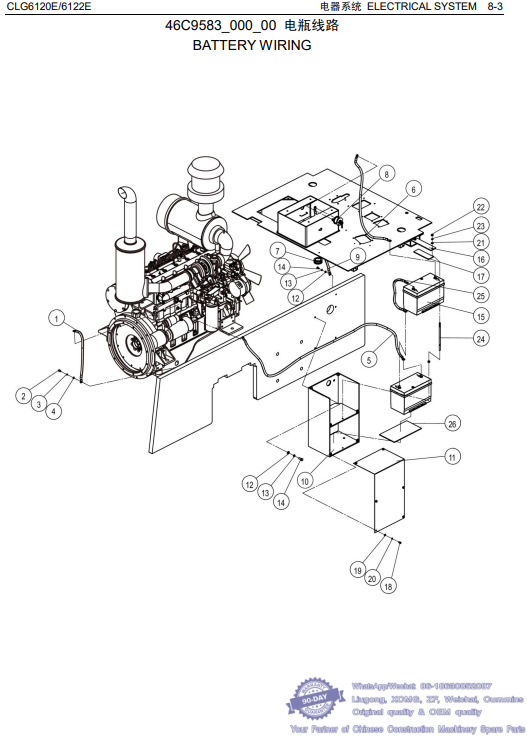

071 46C9583_000_00 电瓶线路 BATTERY WIRING - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 08W0029 柴油机接地电缆 CABLE 1
2 67U0022 螺栓 BOLT 2 M8×16
3 06V0245 弹垫圈 SPRING WASHER 2 8
4 06V0244 垫圈 WASHER 2 8
5 08W0052 电缆 CABLE 1
6 08W0030 总电源继电器至起动电机电缆 CABLE 1
7 83U0006 护孔圈 GROMMET 2
8 34V0018 负极开关 DISCONNECT SWITCH 1
9 08C9178 电缆 CABLE N 1 CLG6122E EC0000128691_1 替换后
10 04D2212 电瓶箱 BATTERY BOX 1
11 19A9876 盖板 COVER 1
12 06B0007 垫圈 WASHER 4 12-140HV
13 06B0008 垫圈 WASHER 4 12
14 00B0017 螺栓 BOLT 4 M12×30-8.8-ZN.D
15 37V0016 电瓶 BATTERY 2
16 11A6078 压板 PLATE 2
17 84A0993 胶垫 PAD 2
18 00B0007 螺栓 BOLT 6 M8×16-8.8-ZN.D
19 06B0005 垫圈 WASHER 6 8-200HV-ZN.D
20 06B0006 垫圈 WASHER 6 8
21 06B0001 垫圈 WASHER 4 10-140HV-ZN.D
22 03B0053 螺母 NUT 8 M10-8-ZN.D
23 06B0002 垫圈 WASHER 4 10
24 64U0023 螺杆 SCREW ROD 4
25 08W0082 电缆 CABLE 1
26 84A0992 胶垫 PAD 2

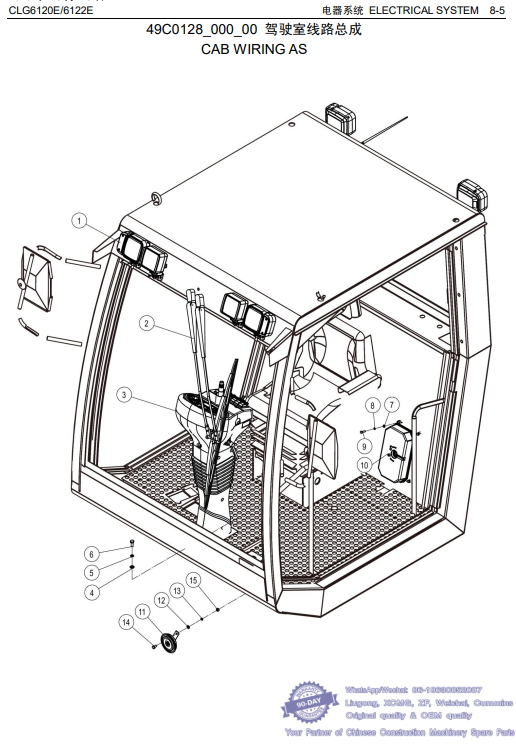

072 49C0128_000_00 驾驶室线路总成 CAB WIRING AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 46C9592 灯组件 LIGHT GROUP C 1
2 46C9593 驾驶室线路 CAB WIRING C 1
3 49C0129 方向机线路 STEERING WIRING C 1
4 06B0001 垫圈 WASHER 4 10-140HV-ZN.D
5 06B0002 垫圈 WASHER 4 10
6 00B0012 螺栓 BOLT 1 M10×25-8.8-ZN.D
7 06B0003 垫圈 WASHER 4 6
8 06B0024 垫圈 WASHER 4 6-140HV-ZN.D
9 00B0023 螺栓 BOLT 4 M6×25-8.8-ZN.D
10 49C0127 电器集中控制盒 CONTROL BOX 1
11 38V0001 喇叭 HORN 1
12 06B0005 垫圈 WASHER 1 8-200HV-ZN.D
13 06B0006 垫圈 WASHER 1 8
14 00B0007 螺栓 BOLT 1 M8×16-8.8-ZN.D
15 03B0021 螺母 NUT 1 M8-8-ZN.D

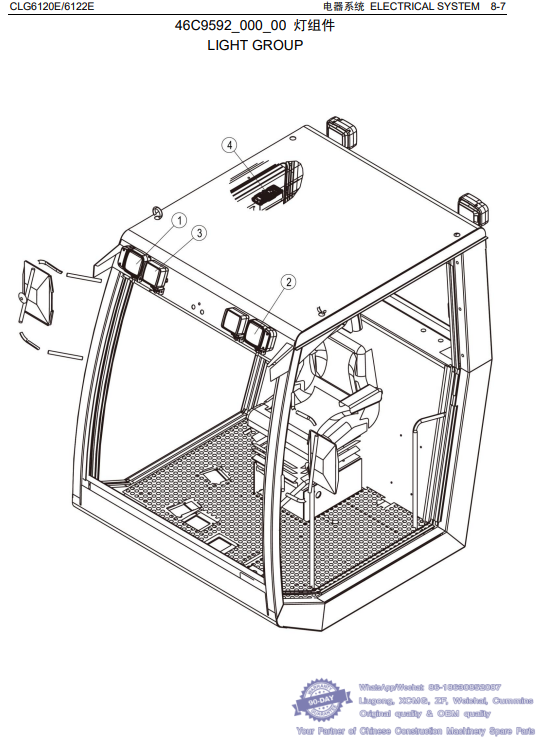

073 46C9592_000_00 灯组件 LIGHT GROUP - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 32B0536 工作灯 WORK LIGHT 2
2 32B0483 大灯 FLOODLIGHT 2
3 32B0359 驾驶室顶灯 DOME LIGHT 2
4 32B0066 壁灯 DOME LIGHT 1
074 32B0066_000_00 壁灯 DOME LIGHT - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP115400 灯泡 BULB 1

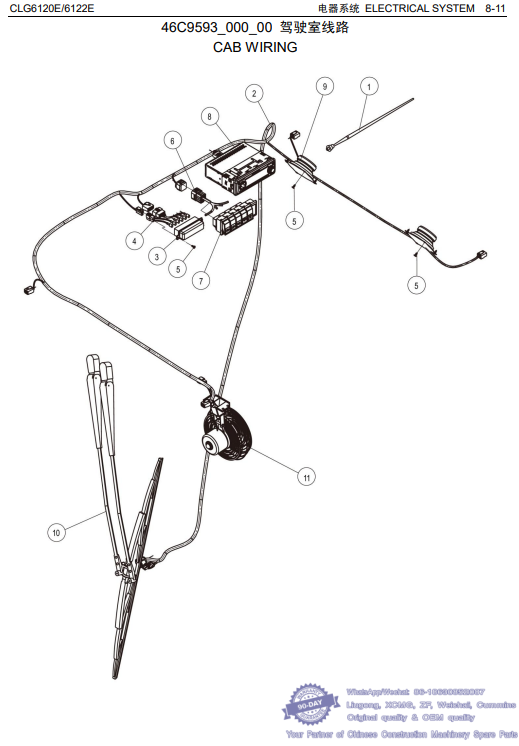

075 46C9593_000_00 驾驶室线路 CAB WIRING - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 38B0258 天线 ANTENNA I 1 QT1390F407 EC0000125058_34 替换后 1 37B1156 天线 ANTENNA I 1 EC0000125058_34 替换前
2 08C7169 驾驶室线束 CAB HARNESS 1
3 37B1047 保险盒 FUSE BOX 1 BX206
4 08C7164 电源线束 POWER HARNESS 1
5 04B0249 螺钉 SCREW 10 ST4.2×13-C-H-ZN.D
6 08C7165 开关线束 SWITCH HARNESS 1
7 46C9596 翘板组合开关 SWITCH AS 1
8 37B2056 收音机 RADIO I 1 TK-018H EC0000125058_35 替换后
8 37B1668 收音机 RADIO I 1 EC0000125058_35 替换前
9 38B0181 扬声器 SPEAKER I 2 EC0000125058_36 替换前
9 38B0256 扬声器 SPEAKER I 2 TX1032AR17+TH103X0307 EC0000125058_36 替换后
10 46C5339 前雨刮 FRONT WIPER 1 ZD2530
11 37V0007 电风扇(带开关) FAN 1
