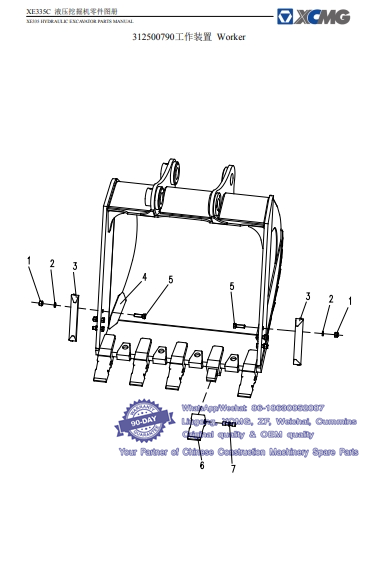

076 312500790工作装置 Worker -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805203192 螺母 M24 Nut 6
2 805338299 垫圈 24 Washer 6
3 819909821 侧齿 Side Cutter 2
4 312500984 铲斗焊接件 Bucket 1
5 805004832 螺栓 M24×80 Bolt 6
6 819947787 齿套 Tooth Point 5
7 819947788 横销&卡簧 Snap Link and Clip 5

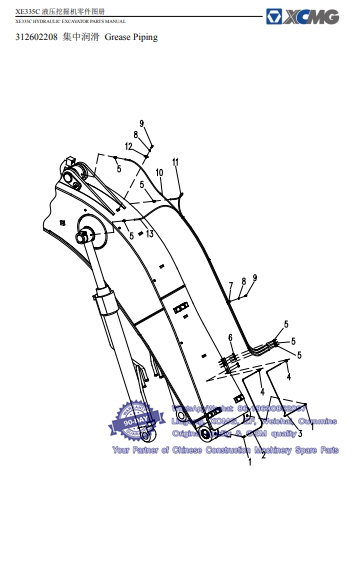

077 312602208 集中润滑 Grease Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 801139064 直角接头组件 Adapter 2
2 312600338 润滑管 Pipe 1
3 312600337 润滑管 Pipe 1
4 801139063 直通接头组件 Adapter 2
5 801139062 直通接头 Adapter 6
6 801102863 油杯 R1/8 Grease Fitting 5
7 310600621 胶套卡箍 Nozzle Block 4
8 805338259 垫圈 8 Washer 5
9 805046503 螺栓 M8×16 Bolt 5
10 821100109 高压树脂软管 Hose 1
11 822138191 高压树脂软管 Hose 1
12 310600622 胶套卡箍 Nozzle Block 1
13 822138194 高压树脂软管 Hose 1

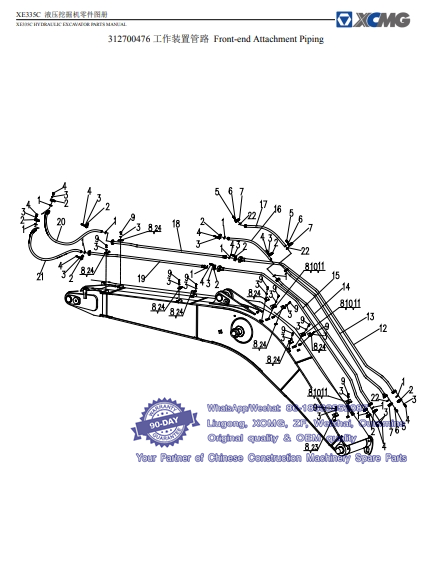

078 312700476工作装置管路Front-end Attachment Piping -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 860107844 O 形圈 32.92×3.53O-Ring 11
2 803164234 法兰 Flange 11
3 805338279 垫圈 10(300HV)Washer 44
4 805046416 螺栓 M10×30 Bolt 44
5 805046568 螺栓 M14×50 Bolt 12
6 805338262 垫圈 14Washer 12
7 803164323 法兰 Flange 3
8 312600283 橡胶套 Rubber Bush 13
9 805139860 螺钉 M10×35Screw 24
10 312700480 橡胶套 Rubber Bush 3
11 312700481 双管夹 Clamp 3
12 312700054 钢管总成 Pipe 1
13 312700235 钢管总成 Pipe 1
14 312700234 钢管总成 Pipe 1
15 312700045 钢管总成 Pipe 1
16 803173412 钢管总成 Pipe 1
17 803303076 钢管总成 Pipe 1
18 312700056 钢管总成 Pipe 1
19 312700056 钢管总成 Pipe 1
20 803196148 钢管总成 Pipe 1
21 803196148 钢管总成 Pipe 1
22 803302988 O 形圈 37.7×3.53O-Ring 3
23 312600206 双管夹 Clamp 1
24 312600285 单管夹 Clamp 8

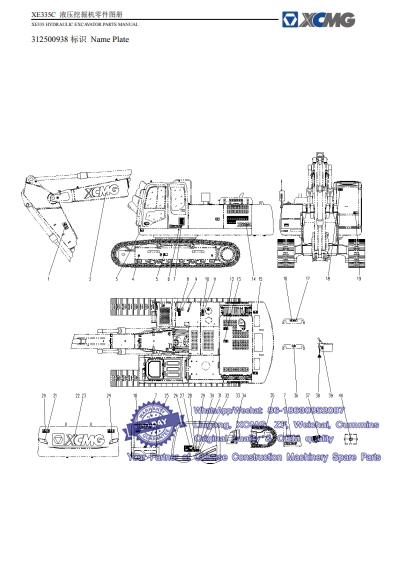

079 312500938标识 Name Plate -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 329900188 斗杆安全标志 Safety Sign 2
2 329900245 公司标志 Name of Company 2
3 310702070 起吊标志 Chain 1
4 329900225 起吊标志 Sling Sign 4
5 329900194 履带调整安全标志 Safety Sign 2
6 329900224 重心标志 Barycenter Sign 2
7 329900236 公司标志 Name of Company 3
8 329900226 柴油标志 Diesel Oil Sign 1
9 329900205 防爆安全标志 Safety Sign 1
10 329900228 液压油标志 Hydraulic Oil Sign 1
11 329900204 高压喷射安全标志 Safety Sign 1
12 329900190 防止烫伤安全标志 Safety Sign 1
13 329900189 禁踏安全标志 Safety Sign 1
14 312500937 型号标志 Name of Machine 2
15 329900191 防止跌落安全标志 Safety Sign 2
16 329900289 防护罩安全标志 Safety Sign 1
17 329900291 皮带传动安全标志 Safety Sign 1
18 329900209 紧急出口安全标志 Safety Sign 2
19 329900202 前窗锁紧安全标志 Safety Sign 1
20 329900200 配重挤压安全标志 Safety Sign 2
21 329900282 反射器标识 Reflecting Sign 1
22 329900249 公司标志 Name of Company 1
23 329900279 公司标志 Name of Company 1
24 329900214 反射器标识 Reflecting Sign 1
25 329900184 禁止存放安全标志 Safety Sign 1
26 310702071 润滑保养标牌 Lubricating Sign 1
27 329900211 离开操作安全标志 Safety Sign 1
28 329900233 操作标志 Operate Sign 1
29 329900207 阅读手册安全标志 Safety Sign 1
30 329900208 防止触电安全标志 Safety Sign 1
31 329900203 安全带安全标志 Safety Sign 1
32 329900183 启动安全标志 Safety Sign 1
33 329900229 产品标牌 Machine Scutcheon 4
34 805502139 铆钉 3.2×9-11 Rivet 4
35 329900222 整机行进标志 Forward Sign 2
36 329900290 高压灼伤安全标志 Safety Sign 1
37 329900223 蓄能器安全标志 Safety Sign 1
38 329900220 禁止标志 Prohibition Sign 1
39 329900212 锁定杆安全标志 Safety Sign 1
40 329900185 电瓶安全标志 Safety Sign 1
