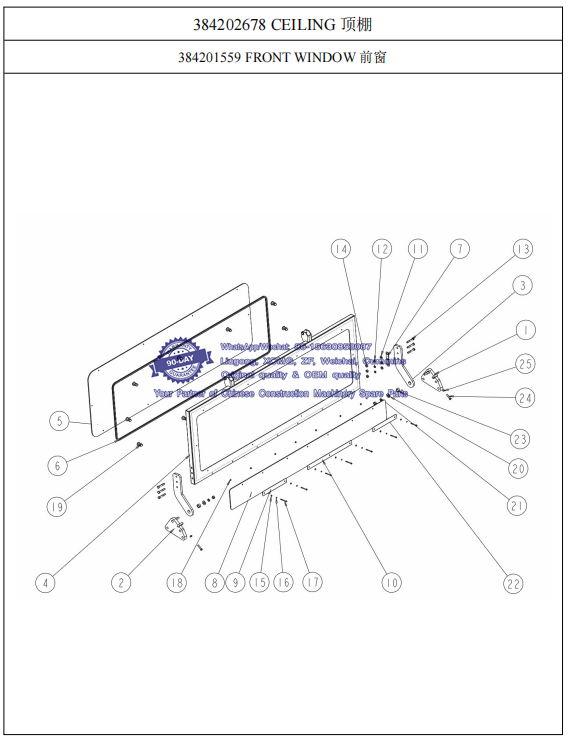

080 384202678 CEILING 顶棚-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384201559 FRONT WINDOW 前窗
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 800552272 自润滑轴承 SELF LUBRICATING BEARING 2 Whatsapp: 86-18630852087
24 805046892 螺栓 M10×45(达克罗) BOLT M10×45 2 GB/T5783-2000
25 805238366 螺母 M10(达克罗) NUT M10 2 GB/T6170-2000

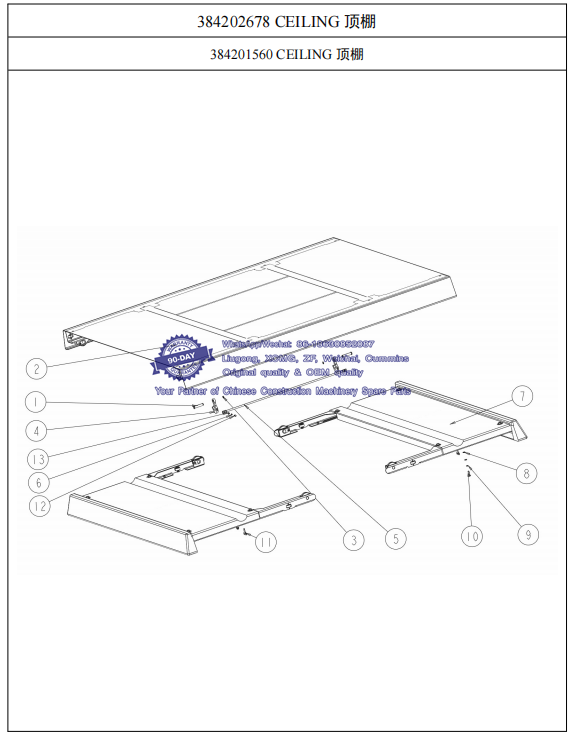

081 384202678 CEILING 顶棚-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384201560 CEILING 顶棚
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384201370 销 PIN 2
2 384202318 中顶棚总成 CANOPY 1
3 805400096 挡圈 14 HOLD WASHER 14 2 GB/T894.1-1986
4 384201320 挂钩 POTHOOK 2
5 384201670 同步杆SYNCHRONIZATION BAR 1 Whatsapp: 86-18630852087
6 805338258 垫圈 6(达克罗) WASHER 2 GB/T93-1987
7 384201668 侧翼 FLANK 2
8 805338276 垫圈 8(达克罗) WASHER 8 8 GB/T97.1-2002
9 805338259 垫圈 8(达克罗) WASHER 8 4 GB/T93-1987
10 805046510 螺栓 M8×30(达克罗) BOLT M8×30 4 GB/T5783-2000 Whatsapp: 86-18630852087
11 805046790 蝶形螺栓 M8×25 BOLT M8×25 4
12 805046494 螺栓 M6×12(达克罗) BOLT M6×12 2 GB/T5783-2000
13 805338275 垫圈 6(达克罗) WASHER 2 GB/T97.1-2002

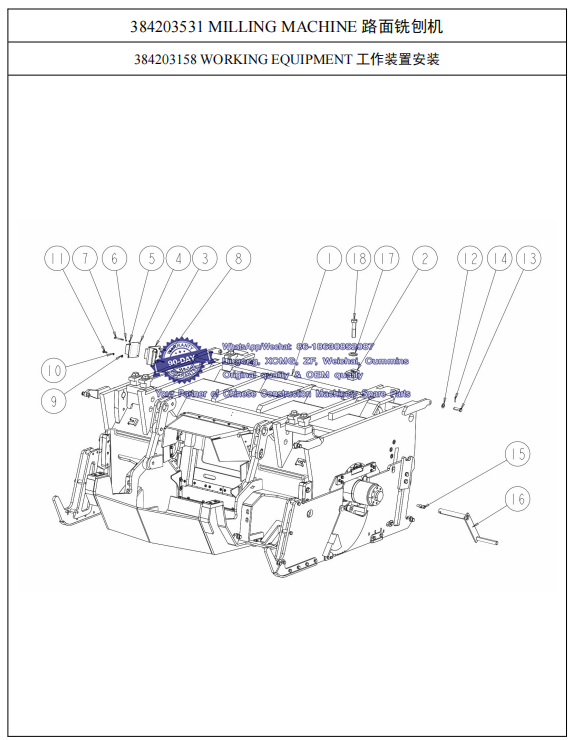

082 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203158 WORKING EQUIPMENT 工作装置安装
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203152 工作装置 WORKING SET 1
2 384200409 T 型螺母 NUT 6
3 384200389 Z 型板 Z PLATE 1
4 803545536 拉绳传感器 PULL SENSOR 2
5 805338276 垫圈 8(达克罗) WASHER 8 8 GB/T97.1-2002 Whatsapp: 86-18630852087
6 805338259 垫圈 8(达克罗) WASHER 8 8 GB/T93-1987
7 805046609 螺栓 M8×80(达克罗) BOLT M8×80 8 GB/T5782-2000
8 805046477 螺母 M8(达克罗) NUT M8 8 GB/T6170-2000
9 805338278 垫圈 10(达克罗) WASHER 10 2 GB/T97.1-2002
10 805338260 垫圈 10(达克罗) WASHER 10 2 GB/T93-1987
11 805046473 螺栓 M10×30(达克罗) BOLT 2 GB/T5783-2000
12 805338288 垫圈 20(达克罗) WASHER 20 16 GB/T97.1-2002
13 805601646 销 20×65 PIN 20×65 12 GB/T882-2008
14 805601711 销 5×32 PIN 5×32 12 GB/T91-2000 Whatsapp: 86-18630852087
15 384200412 过渡杆 TRANSITION STAFF 1
16 384203150 摇杆 ROCKER 1
17 805301381 垫圈 30(达克罗) WASHER 30 6 DIN6796
18 805046394 螺栓 M30×130(达克罗) BOLT M30×130 6 GB/T5782-2000

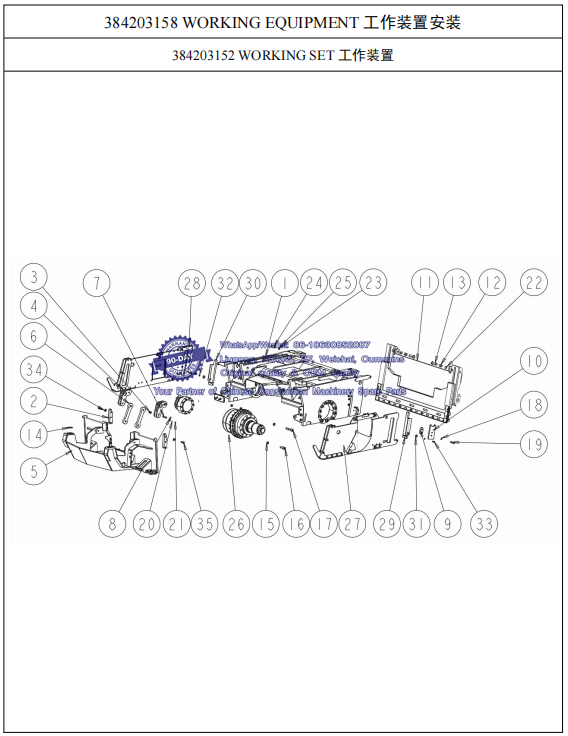

083 384203158 WORKING EQUIPMENT 工作装置安装
384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384200164 铣刨室框架 MILLING HOUSE 1
2 384200390 料门限位板 LIMITTED BOLCK 2
3 800515253 自润滑轴承 SELF LUBRICATING BEARING 6
4 384200172 级配梁 BEAM 1
5 384202526 前料门 FRONT FEEDER GATE 1
6 384200200 连杆 LINK ROD 2
7 384200399 销 PIN 6
8 384200199 销板 PIN 6 Whatsapp: 86-18630852087
9 384203590 滑块 SLIDER 2
10 384200198 压板 CLAMP 2
11 384203249 后刮板 SLIDER 1
12 800515254 自润滑轴承 SELF LUBRICATING BEARING 2
13 384200406 销 PIN 2
14 384501262 垫板 BASEPLATE 2 Whatsapp: 86-18630852087
15 805338445 垫圈 30(达克罗) WASHER 30 12 GB/T93-1987
16 805140807 螺钉 M30×80(达克罗) SCREW M30×80 2 GB/T70.1-2008
17 805140806 螺钉 M30×140(达克罗) SCREW M30×140 10 GB/T70.1-2008
18 805338321 垫圈 20(达克罗) WASHER 20 4 GB/T93-1987
19 805048239 螺栓 M20×80(达克罗) BOLT 4 GB/T5782-2000
20 805338258 垫圈 6(达克罗) WASHER 12 GB/T93-1987
21 805003908 螺栓 M6×20 BOLT M6×20 12 GB/T5782-2000
22 805407863 挡圈 40(达克罗) HOLD WASHER 40 2 GB/T894.1-1986
23 805334195 垫圈 25 WASHER 25 4 GB/T97.3-2000
24 805601754 销 25×85 PIN 25×85 4 GB/T882-2008
25 805600051 销 6.3×40 PIN 6.3×40 4 GB/T91-2000
26 384203177 铣刨鼓总成 MILLING DRUM 1
27 384203607 左提升板 EDGE PROTECTOR 1
28 384203610 右提升板 EDGE PROTECTOR 1
29 384200400 左侧挡料板 GUARDER LH. 1
30 384200543 右侧挡料板 BAFFLE 1 Whatsapp: 86-18630852087
31 384202691 垫圈 WASHER 2
32 805338263 垫圈 16(达克罗) WASHER 16 2 GB/T93-1987
33 805046571 螺栓 M16×30(达克罗) BOLT M16×30 2 GB/T5783-2000
34 805301379 垫圈 20(达克罗) WASHER 20 6 DIN6796
35 805047544 螺栓 M20×60(达克罗) BOLT M20×60 6 GB/T5782-2000
36 384203522 铣刨鼓总成 MILLING DRUM 1

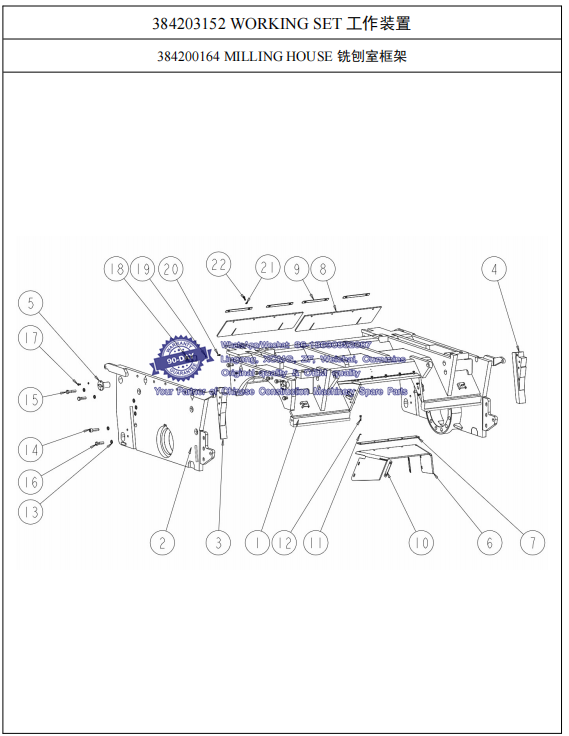

084 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384200164 MILLING HOUSE 铣刨室框架
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384202547 框架左侧 MILLING CHAMBER FRAME 1
2 384202549 右侧板总成 RIGHT SIDE PLATE 1
3 384200544 右侧挡料版 GUARDER RH. 1 Whatsapp: 86-18630852087
4 384200545 左侧挡料板 GUARDER LH. 1
5 384200546 销 50×80 PIN 50×80 2
6 384202865 橡胶板 BOARD 1
7 384200401 压条 PLATE 1
8 384202698 橡胶板 BOARD 2
9 384202699 压条 PLATE 4 Whatsapp: 86-18630852087
10 384202866 压条 PLATE 2
11 805338260 垫圈 10(达克罗) WASHER 10 13 GB/T93-1987
12 805046529 螺栓 M10×40(达克罗) BOLT M10×40 9 GB/T5783-2000
13 805338321 垫圈 20(达克罗) WASHER 20 16 GB/T93-1987
14 805141130 螺钉 M20×70(达克罗) SCREW M20×70 8 GB/T70.1-2008
15 805004836 螺栓 M20×80(达克罗) BOLT 5 GB/T5782-2000
16 805048250 螺栓 M20×65(达克罗) BOLT M20×65 3 GB/T5782-2000
17 805046472 螺栓 M10×20(达克罗) BOLT 4 GB/T5783-2000
18 384203390 行程开关安装板 TRAVEL SWITCH BRACKET 1 Whatsapp: 86-18630852087
19 805338259 垫圈 8(达克罗) WASHER 8 2 GB/T93-1987
20 805046507 螺栓 M8×20(达克罗) BOLT M8×20 2 GB/T5783-2000
21 805338278 垫圈 10(达克罗) WASHER 10 8 GB/T97.1-2002
22 805046473 螺栓 M10×30(达克罗) BOLT 8 GB/T5783-2000

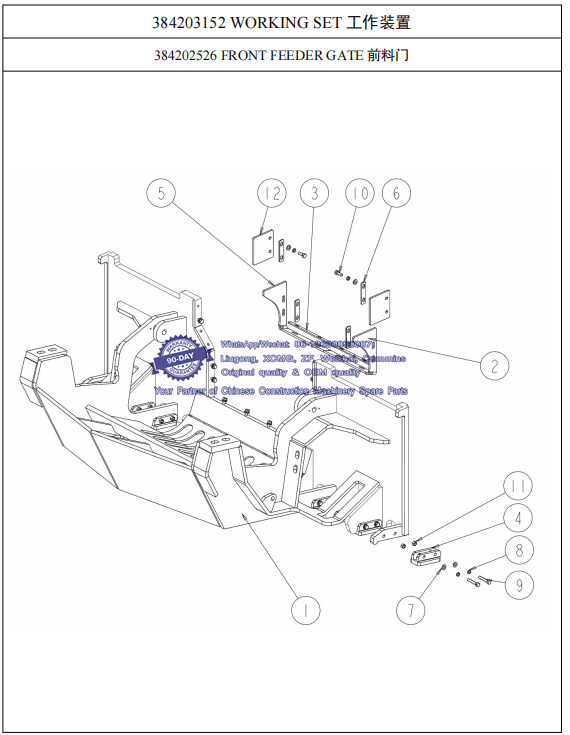

085 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384202526 FRONT FEEDER GATE 前料门
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384202851 前料门焊接 SLIDE BOOT 1
2 384203572 橡胶板 BOARD 1
3 384202529 压条 PLATE 1
4 384203657 耐磨板 WEAR STRIP 8 Whatsapp: 86-18630852087
5 384203572 橡胶板 BOARD 1
6 384202528 压条 PLATE 4
7 805338280 垫圈 12(达克罗) WASHER 12 28 GB/T97.1-2002
8 805338261 垫圈 12(达克罗) WASHER 12 28 GB/T93-1987
9 805046554 螺栓 M12×60(达克罗) BOLT 16 GB/T5783-2000 Whatsapp: 86-18630852087
10 805046482 螺栓 M12×30(达克罗) BOLT 12 GB/T5783-2000
11 805238367 螺母 M12(达克罗) NUT M12 16 GB/T6170-2000
12 384203591 橡胶板 BOARD 2
086 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203249 SLIDER 后刮板
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203597 铰接板 SLEWING PLATE 1
2 384202568 栓 BOLT 2
3 384202565 把手 HANDLE 2
4 384204209 滑板 PLATE 1
5 384200407 滑块 SLIDER 2 Whatsapp: 86-18630852087
6 384200195 滑块压板 COVER 2
7 805338364 垫圈 18(达克罗) WASHER 18 8 GB/T93-1987
8 805041893 螺栓 M18×80(达克罗) BOLT M18×80 8 GB/T5782-2000
9 805601735 销 6×50 PIN 6×50 2 GB/T879.1-2000
10 384203670 右侧刮刀总成 SCRAPER BLADE RH. 1
11 384203661 刮刀总成 SCRAPER BLADE 6 Whatsapp: 86-18630852087
12 384203665 左侧刮刀总成 SCRAPER BLADE LH. 1
13 805338260 垫圈 10(达克罗) WASHER 10 32 GB/T93-1987
14 805140926 螺钉 M10×35(达克罗) SCREW M10×35 32 GB/T70.1-2008
15 805238366 螺母 M10(达克罗) NUT M10 32 GB/T6170-2000

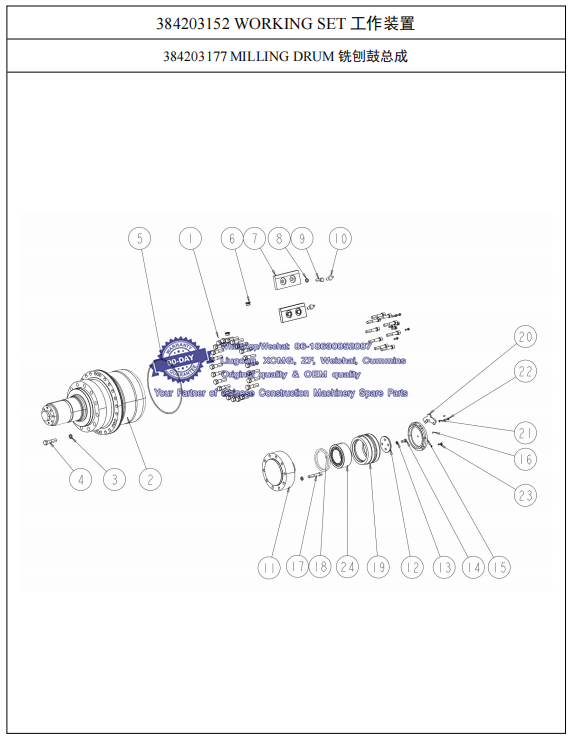

087 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203177 MILLING DRUM 铣刨鼓总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384200395 铣刨轮 MILLING DRUM 1
2 800307348 减速机 REDUCER 1
3 805300034 垫圈 24 WASHER 24 24 GB/T93-1987
4 805005958 螺栓 M24×100(达克罗) BOLT 24 GB/T5782-2000
5 803198556 O 形圈 450×7 O-RING 450×7 1 GB/T3452.1-2005
6 803176291 螺塞 G1A SCREW PLUG G1A 2 JB/ZQ4444-2006
7 384202033 抛料板 PLATE 6
8 805338321 垫圈 20(达克罗) WASHER 20 28 GB/T93-1987
9 805047819 螺栓 M20×65(达克罗) BOLT M20×65 11 GB/T5783-2000
10 384300364 刀头 RAZOR 162
11 384200396 联结轴 SHAFT 1 Whatsapp: 86-18630852087
12 384200137 挡盖 COVER 1
13 805338263 垫圈 16(达克罗) WASHER 16 4 GB/T93-1987
14 805046478 螺栓 M16×35(达克罗) BOLT M16×35 4 GB/T5783-2000
15 384200398 端盖 COVER 1
16 801100336 油杯 M10×1 GREASE CUP 2 JB/T7940.1-1995
17 805140521 螺钉 M20×110 SCREW M20×110 10 GB/T70.1-2008
18 803164087 唇 形 密 封 圈B160×190×15 LIP-TYPE PACKING SEAL B160×190×15 1 GB/T9877-2008
19 384200397 轴承座 BEARING HOUSE 1
20 384200138 止动板 BACKING-UP PLATE 1 Whatsapp: 86-18630852087
21 805338260 垫圈 10(达克罗) WASHER 10 7 GB/T93-1987
22 805046529 螺栓 M10×40(达克罗) BOLT M10×40 3 GB/T5783-2000
23 805046473 螺栓 M10×30(达克罗) BOLT 4 GB/T5783-2000
24 800515088 轴承 BEARING 1

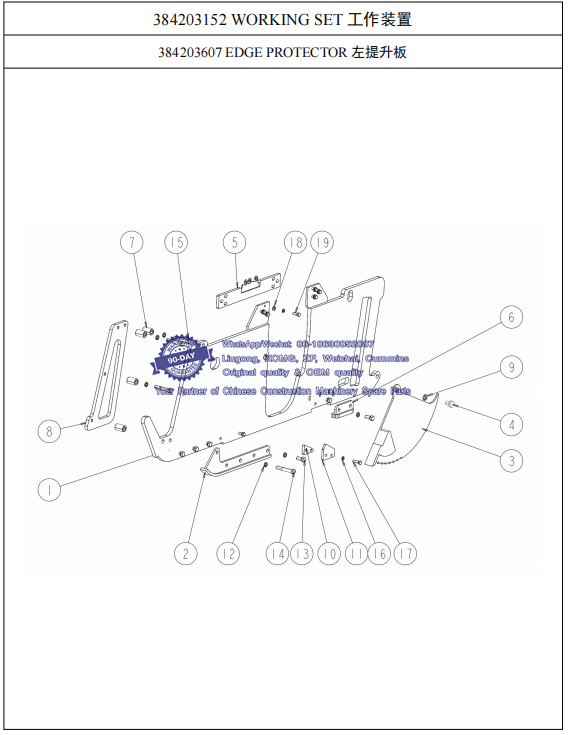

088 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203607 EDGE PROTECTOR 左提升板
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203600 左侧板 LEFT SIDE PLATE 1
2 384203673 左前耐磨板WEAR STRIP LH FRONT 1
3 384203602 圆门 ROUNDED DOOR 1
4 384202583 门钉 BOLT 1
5 384203749 左挂钩 LEFT HOOK 1
6 384203662 小耐磨板 WEAR STRIP 1
7 384203599 螺栓筒 BOLT SLEEVE 4 Whatsapp: 86-18630852087
8 384203609 前挡板 BEFORE THE BAFFLE 1
9 805338321 垫圈 20(达克罗) WASHER 20 1 GB/T93-1987
10 384203606 圆门限位块 BLOCK 1
11 384203598 圆门压板 COVER 1
12 805338263 垫圈 16(达克罗) WASHER 16 10 GB/T93-1987 Whatsapp: 86-18630852087
13 805046478 螺栓 M16×35(达克罗) BOLT M16×35 6 GB/T5783-2000
14 805046479 螺栓 M16×100(达克罗) BOLT M16×100 1 GB/T5782-2000
15 805048200 螺栓 M16×90(达克罗) BOLT M16×90 3 GB/T5782-2000
16 805338261 垫圈 12(达克罗) WASHER 12 8 GB/T93-1987
17 805006287 螺栓 M12×40(达克罗) BOLT 2 GB/T5783-2000
18 805338280 垫圈 12(达克罗) WASHER 12 6 GB/T97.1-2002
19 805006412 螺栓 M12×30 10.9(达克罗)BOLT M12×30 10.9 6 GB/T5783-2000

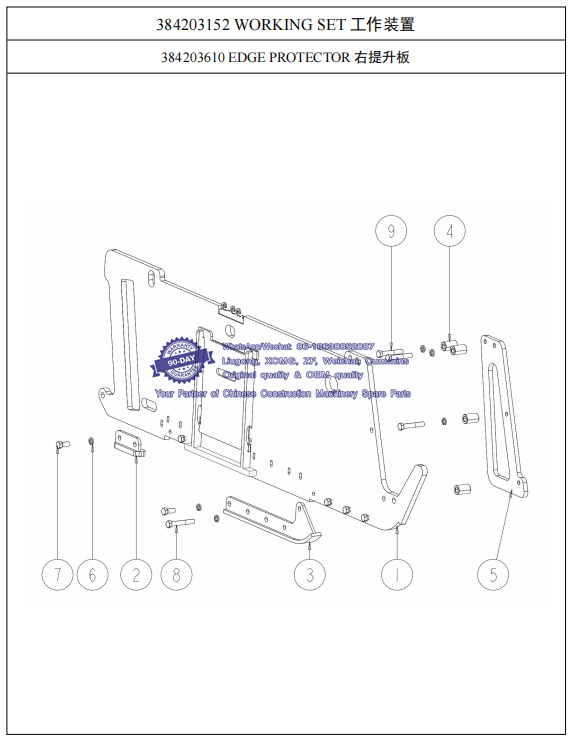

089 384203152 WORKING SET 工作装置-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203610 EDGE PROTECTOR 右提升板
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203594 右侧板 RIGHT SIDE PLATE 1
2 384203662 小耐磨板 WEAR STRIP 1 Whatsapp: 86-18630852087
3 384203667 右前耐磨板WEAR STRIP RH FRONT 1
4 384203599 螺栓筒 BOLT SLEEVE 4
5 384203609 前挡板 BEFORE THE BAFFLE 1
6 805338263 垫圈 16(达克罗) WASHER 16 10 GB/T93-1987 Whatsapp: 86-18630852087
7 805046478 螺栓 M16×35(达克罗) BOLT M16×35 6 GB/T5783-2000
8 805046479 螺栓 M16×100(达克罗) BOLT M16×100 1 GB/T5782-2000
9 805048200 螺栓 M16×90(达克罗) BOLT M16×90 3 GB/T5782-2000 Whatsapp: 86-18630852087
