Changlin Wheel Loader 957 Parts Catalog

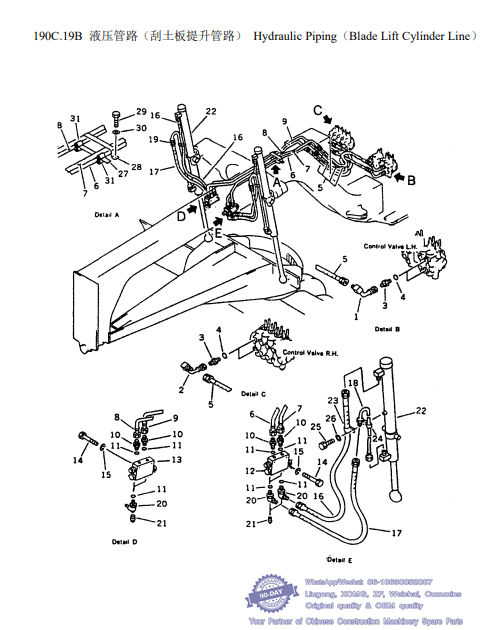

081 190C.19B 液压管路（刮土板提升管路） Hydraulic Piping（Blade Lift Cylinder Line） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00032 1 油管(O形圈10×1.5) 190C.19B.22 Tube 2 00005-
2 Z-29C-19B-00027 1 油管(O形圈10×1.5) 190C.19B.20 Tube 2 00005-
3 Z-29C-19B-00013 1 接头体190C.19B.15 Nipple 4 00005-
4 W-15-00003 1 O形圈(19.18×2.46) O-ring 4 00005-
5 Z-29C-19B-00080 1 软管总成(O形圈10×1.5) Hose 4 00005- 190C.19B.43
6 Z-29C-19B-00004 1 油管(O形圈12×2) 190C.19B.11 Tube 1 00005-
7 Z-29C-19B-00007 1 油管(O形圈12×2) 190C.19B.12 Tube 1 00005-
8 Z-29C-19B-00009 1 油管(O形圈12×2) 190C.19B.13 Tube 1 00005-
9 Z-29C-19B-00011 1 油管(O形圈12×2) 190C.19B.14 Tube 1 00005-
10 Z-29C-19B-00102 1 接头体190C.19B-3 Union 4 00005-
11 B-Q020510-00002 1 专用O形圈16.7×3.4 Washer 8 00005-
12 W-07-00154 1 双向平衡阀WBCDELU Valve ass’y 1 00005-
13 W-07-00154 1 双向平衡阀WBCDELU Valve ass’y 1 00005-
14 B-G057820-00165 1 螺栓M8×60ZnD Bolt 4 00005-
15 B-Q020490-00023 1 垫圈8 Washer 4 00005-
16 Z-29C-19B-00077 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.41
17 Z-29C-19B-00079 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.42
18 Z-29C-19B-00002 1 油管(O形圈10×1.5) 190C.19B.10 Tube 1 00005-
19 Z-29C-19B-00100 1 油管(O形圈10×1.5) 190C.19B.9 Tube 1 00005-
20 1 接头190C.19A.34 Union 4 00005-
21 B-Q020360-00002 1 锥形螺塞A R1/8 Plug 4 00005-
22 Z-29C-19B-00107 1 提升油缸190C.19B.29A Blade lift cylinder 2 00087-
Z-29C-19B-00048 1 □提升油缸190C.19B.29 □Blade lift cylinder 2 00005-00086
23 B-Q020050-00011 1 线夹C18×37 Clip 2 00017-
24 Z-29C-19A-00033 1 管夹190C.19A-4 Clip 2 00005-
25 B-G057830-00001 1 螺栓M10×16ZnD Bolt 2 00005-
26 B-Q020490-00001 1 垫圈10 Washer 2 00005-
27 Z-29C-19A-00071 1 板190C.19A.15 Plate 1 00005-
28 Z-29C-19A-00008 1 板190C.19A.16 Plate 1 00005-
29 B-G057830-00003 1 螺栓M10×20ZnD Bolt 4 00005-
30 B-Q020490-00001 1 垫圈10 Washer 4 00005-
31 Z-29C-19A-00053 1 管190C.19A-6 Tube 4 00005-
082 190C.19B.29A 提升油缸 Blade Lift Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog

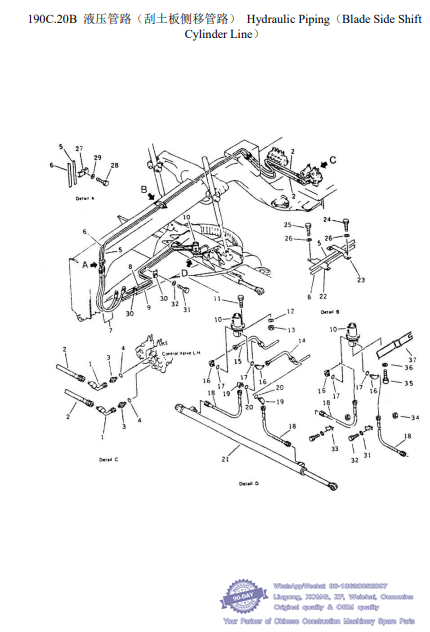

083 190C.20B 液压管路（刮土板侧移管路） Hydraulic Piping（Blade Side Shift Cylinder Line） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00034 1 油管190C.19B.23 Tube 2 00005-
2 Z-29C-19B-00080 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.43
3 Z-29C-19B-00013 1 接头体190C.19B.15 Nipple 2 00005-
4 W-15-00003 1 O形圈(19.18×2.46) O-ring 2 00005-
5 Z-29C-19B-00087 1 油管190C.19B.5 Tube 1 00005-
6 Z-29C-19B-00074 1 油管190C.19B.4 Tube 1 00005-
7 Z-29C-20B-00011 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.20B.15
8 Z-29C-20B-00001 1 油管(O形圈12×2) 190C.20B.1 Tube 1 00005-
9 Z-29C-20B-00016 1 油管(O形圈12×2) 190C.20B.2 Tube 1 00005-
10 Z-29C-19B-00068 1 旋转接头190C.19B.37 Swivel joint 1 00005-00086
Z-29C-19B-00105 2 旋转接头ZH0401A200-0000 Swivel joint 1 00087- 190C.19B.37B
11 B-G057820-00038 1 螺栓M12×45ZnD Bolt 3 00005-
12 B-Q020490-00003 1 垫圈12 Washer 3 00005-
13 B-G061700-00007 1 螺母M12 Nut 3 00005-
14 Z-29C-20B-00007 1 油管(O形圈12×2) 190C.20B.12 Tube 1 00005-00086
15 Z-29C-20B-00004 1 油管(O形圈12×2) 190C.20B.11 Tune 1 00005-00086
16 Z-29C-19B-00075 1 接头体190C.19B.40 Elbow 2 00005-00086
Z-29C-10F-00025 1 接头体190C.10F.18 Elbow 2 00087-
17 B-Q020510-00003 1 专用O形圈16.7×3.4 O-ring 2 00005-
18 Z-29C-20B-00014 1 软管总成(O形圈10×1.5) Hose 2 00005-00086 190C.20B.18
Z-719-20A-00005 2 软管总成(O形圈10×1.5) Hose 2 00087- 719.20A.5
19 Z-29C-10F-00025 1 接头体190C.10F.18 Elbow 2 00005-
20 B-Q02051-00003 1 专用O形圈16.7×3.4 O-ring 2 00005-
21 Z-29C-20A-00066 1 刀板侧移油缸190C.20A.13A Blade Side Shift Cylinder 00087-
Z-29C-20B-00009 1 □刀板侧移油缸190C.20B.13 □Blade Side Shift Cylinder 1 00005-00086
22 Z-29C-19A-00001 1 板190C.19A.2 Plate 1 00005-
23 Z-29C-19A-00054 1 板190C.19A-3 Plate 1 00005-
24 B-G057830-00001 1 螺栓M10×16ZnD Bolt 2 00005-
25 B-G057830-00003 1 螺栓M10×20ZnD Bolt 2 00005-
26 B-Q020490-00003 1 垫圈12 Washer 4 00005-
27 Z-29C-19A-00072 1 管夹190C.19A-7 Clip 1 00005-
28 B-G057820-00038 1 螺栓M10×45ZnD Bolt 1 00005-
29 B-Q020490-00001 1 垫圈10 Washer 1 00005-
30 Z-29C-19A-00158 1 管夹190C.19A-8 Clip 2 00005-
31 B-G057830-00003 1 螺栓M10×20ZnD Bolt 4 00005-
32 B-Q020490-00001 1 垫圈 10 Washer 3 00005-
33 B-Q020050-00012 1 线夹 C25×41 Clamp 2 00087-
34 B-G061700-00003 1 螺母 M10ZnD Nut 2 00087-
35 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 3 00087-
36 B-Q020490-00023 1 垫圈 8 Washer 3 00087-
37 Z-719-20A-00008 1 板 719.20A-3 Plate 1 00087-

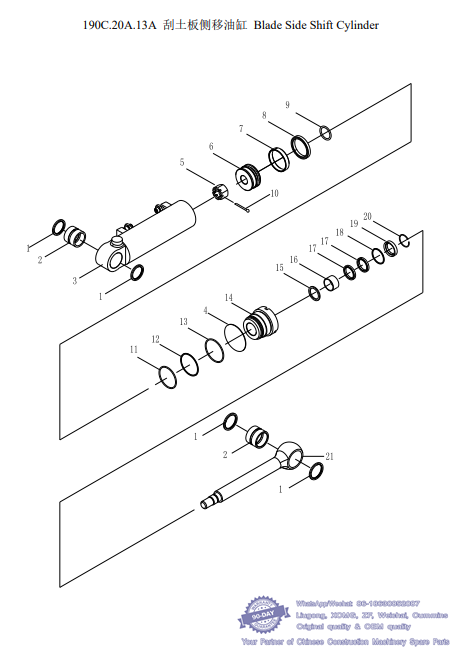

084 190C.20A.13A 刮土板侧移油缸 Blade Side Shift Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-20A-00066 1 刮土板侧移油缸190C.20A.13A Cylinder ass’y 00087-
1 Z-29C-20A-00030 1 内防尘圈 190C.20A.23.3 Inner dustproof ring 4 00087-
2 Z-29C-20A-00029 1 轴套 190C.20A.13-2 Shaft bush 2 00087-
3 Z-29C-20B-00010 1 缸体 190C.20B.13.1 Cylinder body 1 00087-
4 Z-29C-20A-00035 1 锁紧垫圈 190C.20A.13-3 Lock washer 1 00087-
5 B-G094570-00009 1 螺母 M27×2ZnD Nut 1 00087-
6 Z-29C-19A-00200 1 活塞 190C.19A.25A-1 Piston 1 00087-
7 Z-29C-19A-00199 1 支撑圈 190C.19A.25-7A Support ring 1 00087- N
8 W-15-00672 1 格莱圈 80×65×7.3(SPG-80) Seal ring 1 00087- N
9 B-Q020710-00046 1 O 形圈 30×3.1 O-ring 1 00087- N
10 B-G000910-00049 1 销 5×45ZnD Pin 1 00087-
11 B-Q020710-00099 1 O 形圈 80×3.1 O-ring 1 00087- N
12 Z-29C-19A-00140 1 O 形圈挡圈 190C.19A.25-8 Snap ring 1 00087-
13 B-Q020710-00101 1 O 形圈 85×3.1 O-ring 1 00087- N
14 Z-29C-20A-00065 1 导向套 190C.20A.13A-1 Guide sleeve 1 00087-
15 B-G00895A-00004 1 挡圈 55 Snap ring 1 00087-
16 W-15-00948 1 轴承 50×55×20（SF-1） Bearing 1 00087-
17 W-15-00372 1 轴用 Yx 圈 ISI-50(50×60×6) Yx Snap ring 2 00087- N
18 W-15-00369 1 轴用 Yx 挡圈 50×60×3(BRT2-50) Snap ring 1 00087-
19 W-15-00916 1 防尘圈 50×62×7×10(DKBI-50) Snap ring 1 00087- N
20 Z-29C-19A-00097 1 防尘圈挡圈 190C.19A.22-11 Snap ring 1 00087-
21 Z-29C-20A-00063 1 活塞杆 190C.20A.13A.1 Piton shaft 1 00087-

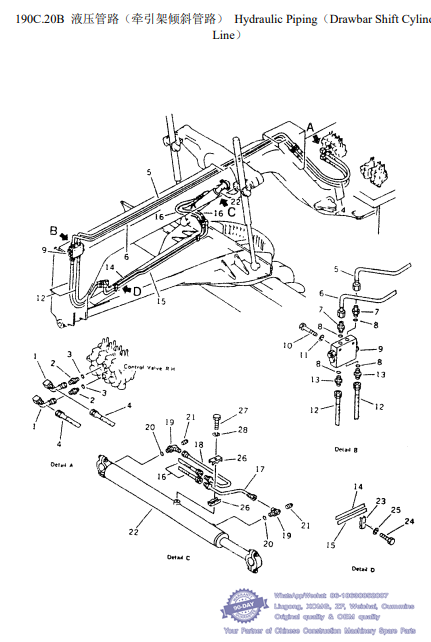

085 190C.20B 液压管路（牵引架倾斜管路） Hydraulic Piping（Drawbar Shift Cylinder Line） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00029 1 油管(O形圈10×1.5) 190C.19B.21 Tube 2 00005-
2 Z-29C-19B-00013 1 接头体 190C.19B.15 Nipple 2 00005-
3 W-15-00003 1 O 形圈(19.18×2.46) O-ring 2 00005-
4 Z-29C-19B-00080 1 软管总成(O 形圈 10×1.5) Hose 2 00005- 190C.19B.43
5 Z-29C-19B-00026 1 油管(O形圈12×2) 190C.19B.2 Tube 1 00005-
6 Z-29C-19B-00096 1 油管(O形圈12×2) 190C.19B.7 Tube 1 00005-
7 Z-29C-19B-00092 1 接头体 190C.19B.52 Union 2 00005-
8 B-Q020510-00002 1 专用 O 形圈 16.7×3.4 O-ring 4 00005-
9 Z-29C-19A-00143 1 双单向阀组 190C.19A.26 Pilot check valve 1 00005-
10 B-G057820-00165 1 螺栓 M8×60ZnD Bolt 2 00005-
11 B-Q020490-00023 1 垫圈 8 Washer 2 00005-
12 Z-29C-20B-00015 1 软管总成(O 形圈 10×1.5) Hose 2 00005- 190C.20B.19
13 Z-29C-19B-00089 1 接头体 190C.19B.51 Union 2 00005-
14 Z-29C-20B-00018 1 油管 190C.20B.3 Tube 1 00005-
15 Z-29C-20B-00020 1 油管 190C.20B.4 Tube 1 00005-
16 Z-29C-20B-00013 1 软管总成(O 形圈 10×1.5) Hose 2 00005- 190C.20B.17
17 Z-29C-20B-00002 1 油管(O形圈12×2) 190C.20B.10 Tube 1 00005-
18 Z-29C-20B-00029 1 油管(O形圈12×2) 190C.20B.9 Tube 1 00005-
19 Z-29C-19B-00075 1 接头体 190C.19B.40 Elbow 2 00005-
20 B-Q020510-00003 1 专用 O 形圈 16.7×3.4 O-ring 2 00005-
21 B-Q020360-00002 1 锥形螺塞 A R1/8 Plug 2 00005-
22 Z-29C-20A-00067 1 牵引架倾斜油缸190C.20A.14A Drawbar shift cylinder 1 00087-
Z-29C-20A-00046 1 □牵引架倾斜油缸190C.20A.14 □Drawbar shift cylinder 1 00005-00086
23 Z-29C-19A-00158 1 座 190C.19A-8 Clip 2 00005-
24 B-G057830-00003 1 螺栓M10×20ZnD Bolt 2 00005-
25 B-Q020490-00001 1 垫圈10 Washer 2 00005-
26 Z-29C-19A-00072 1 管夹190C.19A-7 Clip 2 00005-
27 B-G057820-00015 1 螺栓M10×50ZnD Bolt 1 00005-
28 B-Q020490-00001 1 垫圈 10 Washer 1 00005-
