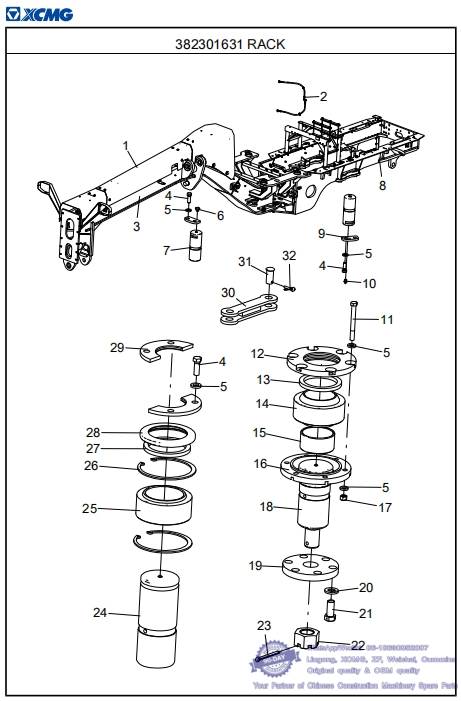

081 382301631 RACK-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 380402729 1 OVERLAY 170
2 382301874 1 GREASE FILLING 172 whatsapp 86-18630852087
3 382301628 1 FRONT RACK 174
4 805006413 12 BOLT M12×35 (DACROMET) GB/T5783-2000
5 329900303 24 THICKENED FLAT WASHER
6 803107816 2 PLUG SCREW M10×1 JB/T1000-1977
7 380401445 4 HINGE PIN
8 382301625 1 REAR RACK 178
9 380401447 4 PRESSING PLATE
10 801100343 2 OIL CUP M10×1 JB/T7940.1-1995
11 805046651 6 BOLT M12×110 (DACROMET) GB/T5782-2000
12 380901044 1 LOWER GLAND
13 380900915 1 FELT COLLAR
14 800515288 1 KNUCKLE BEARING GEG90ES GB/T9163-2001
15 380905149 1 SHAFT SLEEVE
16 380900925 1 FLANGE PLATE whatsapp 86-18630852087
17 805238372 6 NUT M12 (DACROMET) GB/T6170-2000
18 381200414 1 LOWER HINGED SHAFT
19 380905148 1 COVER PLATE
20 805338297 6 WASHER 20 (DACROMET) GB/T1230-2006
21 805048257 6 BOLT M20×1.5×45 GB/T32.1-1988
22 380905147 1 NUT
23 805603426 1 PIN 8×80 GB/T91-2000
24 380402814 1 AXLE
25 800500280 1 KNUCKLE BEARING GE90ES GB/T9163-2001
26 805407839 2 RETAINER RING 130 GB/T893.1-1986
27 380900921 1 FELT COLLAR
28 380900920 1 GLAND
29 380900922 2 PRESSING PLATE
30 380300663 1 PULL ROD
31 805604534 2 HINGE PIN whatsapp 86-18630852087
32 380901157 2 SPRING PIN
082 380402729 OVERLAY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301631 RACK
No. PART NUMBER QTY NAME NOTE PAGE
1 380402799 1 OVERLAY II
2 381202212 1 OVERLAY III whatsapp 86-18630852087
3 329900343 18 THICKENED LARGE WASHER
4 805046416 20 BOLT M10×30 (DACROMET) GB/T5783-2000
5 380905666 4 NO.27 DECORATIVE BAR -1100
6 380402794 1 OVERLAY I whatsapp 86-18630852087
7 329900302 2 THICKENED FLAT WASHER

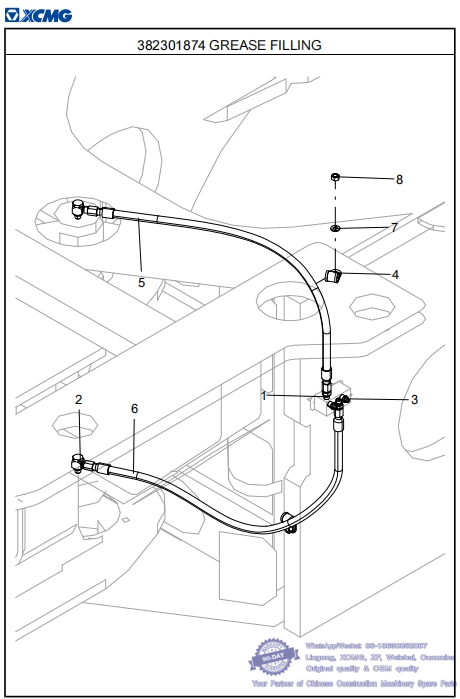

083 382301874 GREASE FILING-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301631 RACK
No. PART NUMBER QTY NAME NOTE PAGE
1 803103319 2 JOINT whatsapp 86-18630852087
2 803111004 2 JOINT
3 801103215 2 OIL CUP M10×1 JB/T7940.1-1995
4 803199325 2 CUTTING SLEEVE Φ16 TJBC
5 803483009 1 HOSE ASSEMBLY
6 803498680 1 HOSE ASSEMBLY whatsapp 86-18630852087
7 329900301 2 THICKENED FLAT WASHER
8 805238378 2 NUT M8 (DACROMET) GB/T6170-2000

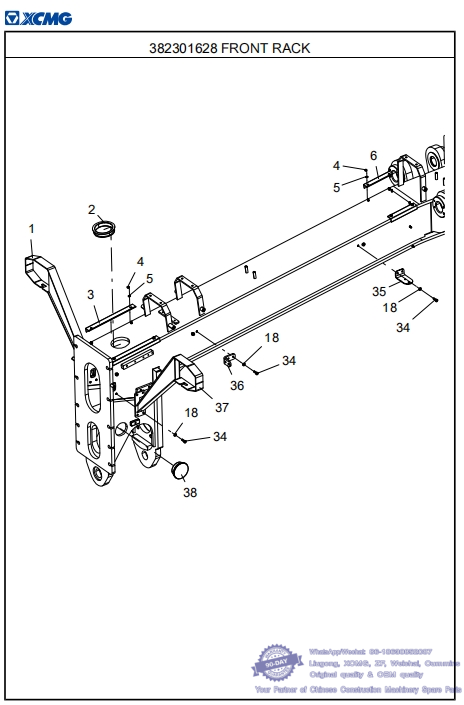

084 382301628 FRONT RACK-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301631 RACK
No. PART NUMBER QTY NAME NOTE PAGE
1 380402738 1 RIGHT LAMP BRACKET whatsapp 86-18630852087
2 380401464 1 RUBBER RING
3 380401462 2 RUBBER BELT
4 805238378 8 NUT M8 (DACROMET) GB/T6170-2000
5 329900301 8 THICKENED FLAT WASHER
6 380401461 2 RUBBER BELT
18 329900302 28 THICKENED FLAT WASHER whatsapp 86-18630852087
34 805046416 20 BOLT M10×30 (DACROMET) GB/T5783-2000
35 380402284 2 LAMP BRACKET
36 380402285 2 HORN MOUNTING PLATE
37 380402736 1 LEFT LAMP BRACKET
38 382301880 2 RUBBER CAP whatsapp 86-18630852087

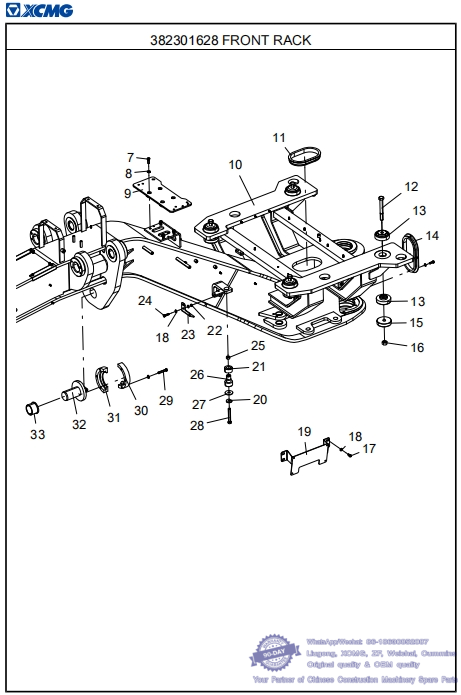

085 382301628 FROT RACK-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301631 RACK
No. PART NUMBER QTY NAME NOTE PAGE
7 805006413 4 BOLT M12×35 (DACROMET) GB/T5783-2000
8 329900303 10 THICKENED FLAT WASHER whatsapp 86-18630852087
9 382301648 1 MOUNTING PLATE
10 382301629 1 FRONT RACK
11 380402803 1 RUBBER RING
12 805046682 4 BOLT M22×180 (DACROMET) GB/T5782-2000
13 801973214 8 SHOCK ABSORBER
14 380401465 1 RUBBER SLEEVE
15 380401467 4 BASE PLATE
16 805238506 4 NUT M22 (DACROMET) GB/T6170-2000
17 805046525 4 BOLT M10×20 (DACROMET) GB/T5783-2000
18 329900302 28 THICKENED FLAT WASHER
19 380402542 1 SUPPORT PLATE OF WATER TANK
20 329900300 2 THICKENED LARGE WASHER
21 380501088 2 SHOCK PAD whatsapp 86-18630852087
22 805238371 2 NUT M10 (DACROMET) GB/T6170-2000
23 380402823 1 PLATE
24 805046238 2 BOLT M10×40 (DACROMET) GB/T5783-2000
25 805046476 2 NUT M16 (DACROMET) GB/T6170-2000
26 380501086 2 SHOCK PAD
27 380501087 2 FLAT WASHER
28 805048319 2 BOLT M16×115 (DACROMET) GB/T5783-2000
29 805046556 6 BOLT M12×70 (DACROMET) GB/T5783-2000
30 380401459 1 PULL PIN GLAND I
31 380401456 1 PULL PIN GLAND II
32 380403245 1 SWING FRAME PULL PIN
33 380401458 1 SHAFT SLEEVE OF PULL PIN whatsapp 86-18630852087
