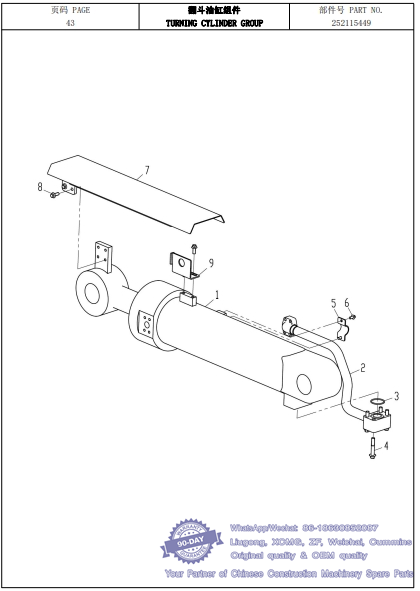

091 翻斗缸组件TURNING CYLINDER GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803004341 翻斗油缸 TURNING CYLINDER 1
2 252909532 翻斗缸后腔钢管 TUBE 1
3 803401133 O 形圈 47.22×3.53 O-RING 1
4 805048023 螺栓 M12×70(达克罗) BOLT 4 GB/T16674.1-2004
5 252909611 翻斗缸大腔钢管压板 SHEET 1
6 805004755 螺栓 M8×16(达克罗) BOLT 2 GB/T16674.1-2004
7 253000349 护罩 COVER SHEET 1
8 805004763 螺栓 M10×25(达克罗) BOLT 6 GB/T16674.1-2004
9 253500981 传感器支架 PLATE 1

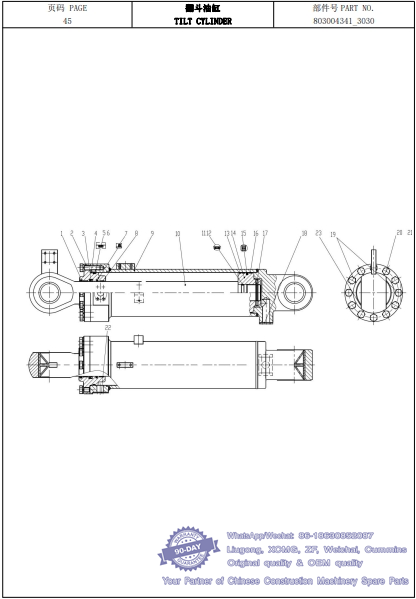

092 翻斗油缸TILT CYLINDER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803197188 防尘圈 100×115×8.5 DUST PROOF RING 1
2 910601134 导向套 BUSHING 1 XGYG01_137E-01
3 803197189 轴密封 100×120×14.5 SHAFT SEAL 1
4 803196145 0 形圈 180×3.1 O-RING 1
5 803195734 0 形圈 180×5.7 O-RING 1
6 803195733 挡圈 171×180×2 FENDER 1
7 803197191 缓冲环 100×115.1×6.3 CUSHION 2
8 803197192 支承环 106×100×20 SUPPORT 1
9 910601135 缸筒 CYLINDER 1 XGYG01_137E_02
10 910601139 活塞杆组件 PISTON ROD 1 XGYG01_137E_03
11 803196407 0 形圈 75×5.7 O-RING 1
12 803196408 挡圈 66×75×2 FENDER RING 1
13 803301279 防污环 172×180×6.2 POLLUTANT RING 1
14 910601142 活塞 PISTON 1 XGYG01_137E-04
15 803197195 格莱圈 180×8.1 GLYD RING 2
16 803197194 支承环 180×174×15 SUPPORT RING 1
17 805104474 螺钉 M10×25 BOLT 2
18 910600546 防护塞 PROTECTING PLUG 1 Z5G_7_1_1B-08
19 805005669 螺栓 M20×2×30 BOLT 1
20 805047401 螺栓 M20×2×70 BOLT 1
21 805302900 垫圈 20 WASHER
22 910601143 防护塞 PROTECTING PLUG XGYG01_137E-05
23 910600541 衬套 BUSH 1
★ 803069930 XGYG01-137.3 密封包(5T 翻斗缸 100/180)SEAL PACKAGE 1 包括以上 1、3、4、5、6、7、8、11、12、13、15、16 等部件 /INCLUDE1、3、4、5、6、7、8、11、12、13、15、16 ETC.

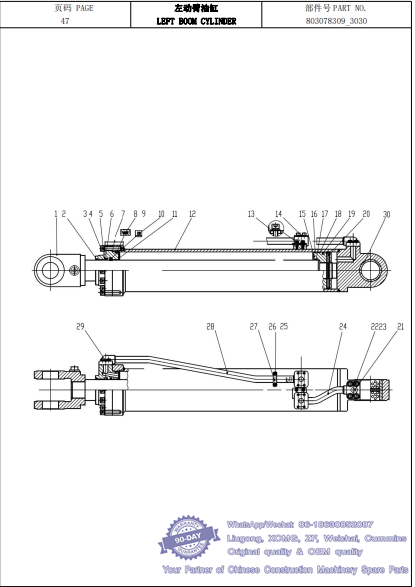

093 左动臂油缸LEFT BOOM CYLINDER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 860139997 活塞杆组件 PISTON ROD 1
2 803197180 防尘圈 90×100×6 DUST PROOF RING 1
3 805104461 螺钉 M16×60 BOLT 16
4 805302899 垫圈 16 WASHER 16
5 860139998 导向套 BUSHING 1
6 803197183 轴密封 90×105×11.4 SHAFT SEAL 1
7 803196328 0 形圈 160×3.1 O-RING 1
8 803195721 0 形圈 160×5.7 O-RING 1
9 803197202 挡圈 153×162×2 FENDER RING 1
10 803197184 缓冲环 90×105.1×6.3 SUPPORT 1
11 803197796 支承环 95×90×20 CUSHION 2
12 860139999 缸筒 CYLINDER 1
13 805302881 垫圈 8 WASHER 2
14 910602056 防护塞 PROTECTING PLUG 2
15 860140001 活塞 PISTON 1
16 803197205 防污环 152×160×6.2 POLLUTANT RING 1
17 803307612 0 形圈 100×5.7 O-RING 1
18 803197186 支承环 160×154×15 SUPPORT RING 2
19 803197702 格莱圈 160×8.1 GLYD RING 1
20 805104483 螺钉 M12×45 BOLT 2
21 803383415 0 形圈 35×3.1 O-RING 1
22 805302888 垫圈 10 WASHER 8
23 805104592 螺钉 M10×35 BOLT 8
24 910601261 油管组件 2 TUBE GROUP 1
25 805302894 垫圈 8 WASHER 4
26 805100064 螺钉 M8×20 BOLT 4
27 910601235 支板盖 PLANK 1
28 910601173 油管组件 1 TUBE GROUP 1
29 803195335 0 形圈 35×3.1 O-RING 1
30 803044628 衬套 BUSH 1
★ 860134961 油缸密封件(液压件)(备件)BOOM CYLINDER SEALKIT 1

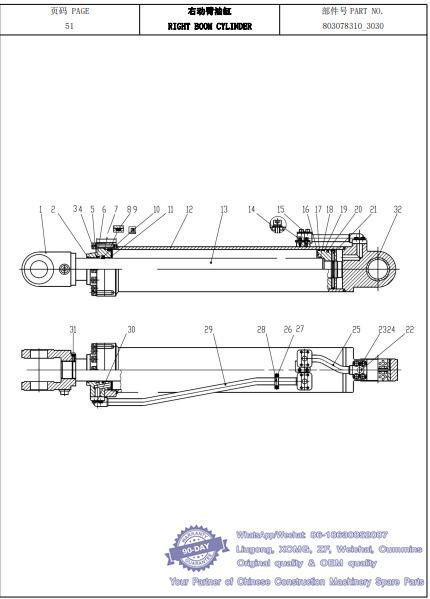

094 右动臂油缸RIGHT BOOM CYLINDER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 860139997 杆头组件 ROD GROUP 1
2 803197180 防尘圈 90×100×6 DUST PROOF RING 1
3 805140341 螺钉 M16×60 BOLT 16
4 805338597 垫圈 16 WASHER 16
5 860139998 导向套 BUSHING 1
6 803197183 轴密封 90×105×11.4 SHAFT SEAL 1
7 803196328 0 形圈 160×3.1 O-RING 1
8 803195721 0 形圈 160×5.7 O-RING 1
9 803197202 挡圈 153×162×2 FENDER RING 1
10 803197184 缓冲环 90×105.1×6.3 SUPPORT 1
11 803197796 支承环 95×90×20 CUSHION 2
12 860140003 缸筒 CYLINDER 1
13 860140004 活塞杆 PISTON ROD 1
14 805338593 垫圈 8 WASHER 2
15 910602056 防护塞 PROTECTING PLUG 2
16 910601162 活塞 PISTON 1
17 803197205 防污环 152×160×6.2 POLLUTANT RING 1
18 803307612 0 形圈 100×5.7 O-RING 1
19 803197186 支承环 160×154×15 SUPPORT RING 2
20 803197702 格莱圈 160×8.1 GLYD RING 1
21 805140344 螺钉 M12×45 BOLT 2
22 803383415 0 形圈 35×3.1 O-RING 1
23 805338594 垫圈 10 WASHER 8
24 805140348 螺钉 M10×35 BOLT 8
25 860140005 油管组件 2 TUBE GROUP 1 Z5G_7_1_3D_05
26 805338595 垫圈 8 WASHER 4
27 805140338 螺钉 M8×20 BOLT 4
28 910600646 支板盖 PLANK 1 XGYG01_138C-07
29 860140006 油管组件 1 TUBE GROUP 1 Z5G_7_1_3D_04
30 803195335 0 形圈 35×3.1 O-RING 1
31 805140343 螺钉 M10×30 BOLT 1
32 803044628 衬套 BUSH 1
★ 860134961 油缸密封件(液压件)(备件)BOOM CYLINDER SEALKIT 1

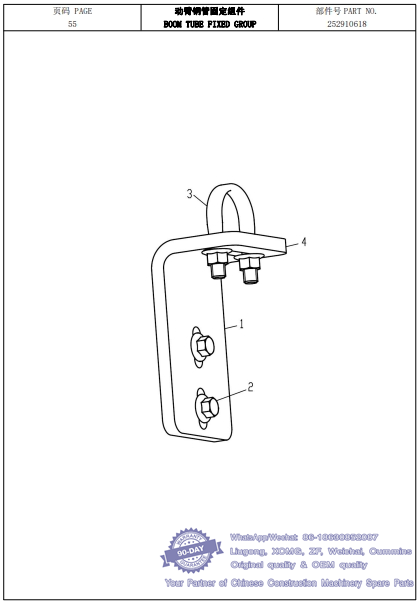

095 动臂钢管固定组件BOOM TUBE FIXED GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252910676 支板 PLATE 1
2 805004763 螺栓 M10×25(达克罗) BOLT 2 GB/T16674.1-2004
3 252908091 U 型螺栓 U-BOLT 1
4 805238533 螺母 M10(达克罗) NUT 2 GB/T6177.1-2000

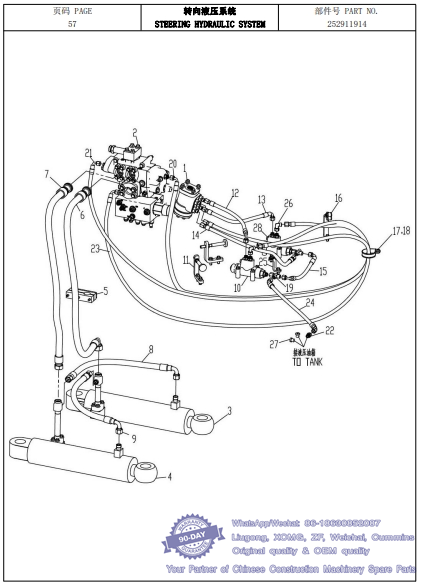

096 转向液压系统STEERING HYDRAULIC SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 251808045 转向器组件 STEERING GROUP 1
2 252911913 流量放大阀组件 VALVE GROUP 1
3 252911078 右转向缸组件RIGHT STEERING CYLINDER GROUP 1
4 252911081 左转向缸组件LEFT STEERING CYLINDER GROUP 1
5 252909533 管夹总成 HOSE CLAMP ASSE＇Y 1
6 803410775 软管总成 HOSE ASSE＇Y 1
7 803410777 软管总成 HOSE ASSE＇Y 1
8 252900268 软管总成 HOSE ASSE＇Y 1
9 252900268 软管总成 HOSE ASSE＇Y 1
10 252909537 限位阀组件 LIMIT VALVE GROUP 1
11 252909536 转向限位杆组件 LIMIT LEVER GROUP 2
12 252900274 软管总成 HOSE ASSE＇Y 1
13 252900274 软管总成 HOSE ASSE＇Y 1
14 803309067 软管总成 HOSE ASSE＇Y 1
15 252908376 软管总成 HOSE ASSE＇Y 1
16 252909539 流量放大软管固定组件 HOSE ASSE＇Y 1
17 803199332 TJBC Φ60 HOSE CLAMP 1
18 805004755 螺栓 M8×16(达克罗) BOLT 1
19 803162089 接头 JOINT 1
20 400402779 软管总成 HOSE ASSE＇Y 1
21 252910000 软管总成 HOSE ASSE＇Y 1
22 805002295 接头 JOINT 1
23 803183827 软管总成 HOSE ASSE＇Y 1
24 803306412 软管总成 HOSE ASSE＇Y 1
25 252909538 转向器软管固定组件 HOSE FIXED GROUP 1
26 803103351 接头 JOINT 1
27 803103961 堵头 PLUG 1
28 253007928 右限位阀组件 LIMIT VALVE GROUP 1
097 流量放大阀组件VALVE GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252300148 流量放大阀 VALVE 1
2 805048028 螺栓 M12×110(达克罗) BOLT 3 GB/T16674.1-2004
3 805004699 螺栓 M12×30(达克罗) JOINT 1
4 805002295 接头 JOINT 2
5 253006362 流量放大阀回油块 BLOCK 1
6 803401130 O 形圈 37.69×3.53 O-RING 2
7 805048021 螺栓 M12×55(达克罗) BOLT 8 GB/T16674.1-2004
8 803198806 法兰组件 FLANGE GROUP 1
9 252911069 法兰组件 FLANGE GROUP 2
098 流量放大阀VALVE GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 860140091 阀体 VALVE BODY 1
2 860140092 螺堵 PLUG 11
3 860140092 放大阀芯 SPOOL 1
4 860140094 调整垫片 1 WASHER 1
5 860140095 转向阀弹簧 SPRING 1
6 860140096 导套 COVER 1
7 860140097 座圈 SEAT 1
8 860140098 导座 SEAT 1
9 805300014 垫圈 10 WASHER 1 GB/T93-1987
10 805141159 螺钉 M10X60 BOLT 1
11 860140099 分流阀芯 SPOOL 1
12 860140100 调整垫片 WASHER 1
13 860140101 分流阀弹簧 SPRING 1
14 860140101 后盖 PORT END COVER 1
15 801102832 0 形圈 8.5X1.8 O—RING 8 GB/T3452.1-1992
16 801100179 0 形圈 45X2.65 O—RING 3 GB/T3452.1-1992
17 860140103 先导阀座 PILOT VALVE SEAT 1
18 801100022 0 形圈 35X3.55 O—RING 1 GB/T3452.1-1992
19 805300104 垫圈 36 WASHER 1
20 860140104 螺塞 PLUG 1
21 860140105 前盖 SHAFT END COVER 1
22 805338205 弹垫 12 WASHER 6 GB/T93-1987
23 805000681 螺栓 M12X65 BOLT 2 GB/T5782-2000
24 805000489 螺栓 M12X75 BOLT 2 GB/T5782-2000
25 860140106 导阀 TRANSMIT VALVE 1
26 860140107 导阀弹簧 SPRING 1
27 860140108 弹簧座 SPRING SEAT 1
28 860140109 密封锁紧螺帽 M10X1 SCREW CAP 1
29 860140110 螺母 NUT 1
30 860140111 调压丝杆 MIX PRESS STAFF 1
31 860140112 梭阀组件 SHUTTLE VALVE 1
32 805000404 螺栓 M12X45 BOLT 2 GB/T5782-2000
33 803107807 螺塞 M14X1.5 PLUG 1
34 805300024 垫圈 14 WASHER 1
35 860128638 弹垫 10 WASHER 1
36 801100072 O 形圈 22X2.4 O-RING 1 GB/T3452.1-1992
099 右转向缸组件RIGHT TURNING CYLINDER GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803082926 右转向缸RIGHT TURNINGCYLINDER 1
2 253006367 三通接头 JOINT 1
3 803401122 O 形圈 24.99×3.53 O-RING 1
4 805048007 螺栓 M10×35(达克罗) BOLT 4 GB/T16674.1-2004
100 右转向缸RIGHT TURNING CYLINDER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 805407877 挡圈 75 FENDER RING 2 GB/T893.1-1986
2 800554627 关节轴承 GE50ES BEAR 1 GB/T9163-2001
3 910601527 防尘环 DUST PROOF RING 2 XGYG01.124B-16
4 910601278 活塞杆 PISTON ROD 1 XGYG01_118E-01
5 803402608 防尘圈 55×65×6 DUST PROOF RING 1 HWT
6 803195336 O 形圈 105×3.1 O-RING 1 GB/T1235-1976
7 803402609 支承环 60×55×9.7 SUPPORT RING 2
8 803402610 轴密封 55×70×10 SHAFT SEAL 1 HRD
9 803195293 O 形圈 100×3.1 O-RING 1 GB/T1235-1976
10 803411869 挡圈 95.7×100.5×1.5 FENDER RING 1
11 803402611 轴密封 55×70.1×6 SHAFT SEAL 1 HRB
12 910602026 导向套 BUSHING 1 XGYG01_118F-04
13 910602027 缸筒 CYLINDER 1 XGYG01_118F_03
14 910601280 活塞 PISTON 1 XGYG01_118E-04
15 803402612 O 形圈 60×3.1 O-RING 1 GB/T1235-1976
16 803402613 孔密封 84.5×100×6.3 BORE SEAL 1 HPK
17 805141200 螺钉 M8×25 BOLT 2 GB/T78-2007
18 803402614 支承环 100×95×9.7 SUPPORT RING 2
19 801969724 防护塞 M22×1.5 PLUG 1 HDPE467041
20 910600761 DTM14×1.5ED 螺塞 FENDER RING 1
