Changlin Wheel Loader 957 Parts Catalog

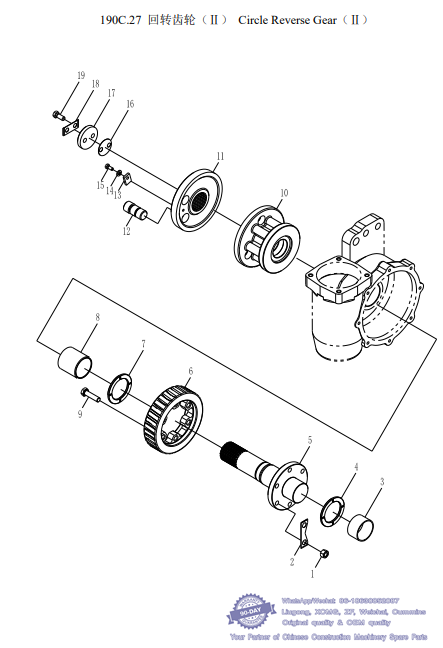

091 190C.27 回转齿轮（Ⅱ） Circle Reverse Gear（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G061710-00007 1 螺母 M14×1.5ZnD Nut 6 00005-
2 Z-29C-270-00003 2 锁片 190C.27-7 Lock 3 00005-
3 W-12-00046 1 衬套 SF-1;6540 Bushing 1 00005-
4 Z-29C-270-00005 1 垫片 190C.27-9 Washer 1 00005-
5 Z-29C-270-00007 1 轴 190C.27-11 Shaft 1 00005- N
6 Z-29C-270-00010 1 蜗轮 190C.27-14 Wheel, Worm 1 00005- N
7 Z-29C-270-00004 1 垫片 190C.27-8 Washer 1 00005-
8 Z-29C-270-00011 1 衬套 190C.27-15 Bushing 1 00005-
9 B-Q020400-00001 1 螺栓 M14×1.5×55ZnD Bolt 6 00005-
10 Z-29C-270-00012 1 齿轮 190C.27-16 Gear 1 00005-
11 Z-29C-270-00013 1 接头 190C.27-17 Joint 1 00005-
12 Z-29C-270-00015 1 销 190C.27-19 Pin, Shear 1 00005-
13 Z-29C-270-00017 1 板 190C.27-21 Plate 1 00005-
14 B-Q020490-00023 1 垫圈 8 Washer 1 00005-
15 B-G057810-00053 1 螺栓 M8×20 Bolt 1 00005-
16 Z-29C-270-00014 1 调整垫片 190C.27-18 Shim 8 00005-
17 Z-29C-270-00019 1 轴端挡圈 190C.27-23 Holder 1 00005-
18 Z-29C-270-00018 1 轴端止垫 190C.27-22 Lock 1 00005-
19 B-G057810-00020 1 螺栓 M12×35ZnD Bolt 2 00005-

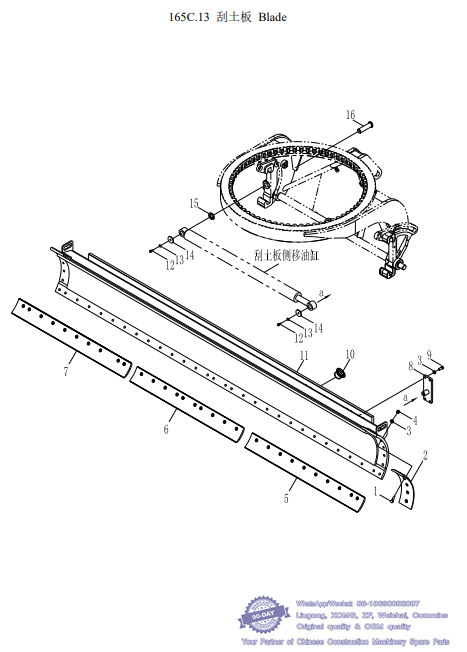

092 165C.13 刮土板 Blade -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-130-00089 1 螺栓 190C.13-26 Bolt 36 00005-
2 Z-29C-130-00023 2 边刃板 190C.13-33 Edge, Side 2 00005-
3 B-Q020490-00007 1 垫圈 16 Washer 40 00005-
4 Z-29C-130-00067 1 螺母 190C.13-27 Nut 36 00005-
5 Z-26C-130-00009 2 铲刃板 165C.13-1 Edge 1 00005- N
6 Z-29C-130-00040 2 铲刃板 190C.13-32 Edge 1 00005- N
7 Z-26C-130-00010 2 铲刃板 165C.13-2 Edge 1 00005- N
8 Z-29C-130-00017 1 支架 190C.13.4 Bracket 1 00005-
9 B-G057830-00073 1 螺栓 M16×40ZnD Bolt 4 00005-
10 Z-29C-130-00122 1 闷盖 190C.13-36 Plug 4 00005-
11 Z-26C-130-00002 3 刮土板 165C.13.1 Blade 1 00005-
12 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 2 00005-
13 B-Q020490-00003 1 垫圈 12 Washer 2 00005-
14 Z-29C-130-00007 1 垫 190C.13-22 Washer 2 00005-
15 Z-29C-130-00033 1 轴环 190C.13-23 Collapsible 1 00005-
16 Z-29C-130-00088 1 轴 190C.13-24 Shaft 1 00005-
80 动力倾斜 Power Tilt

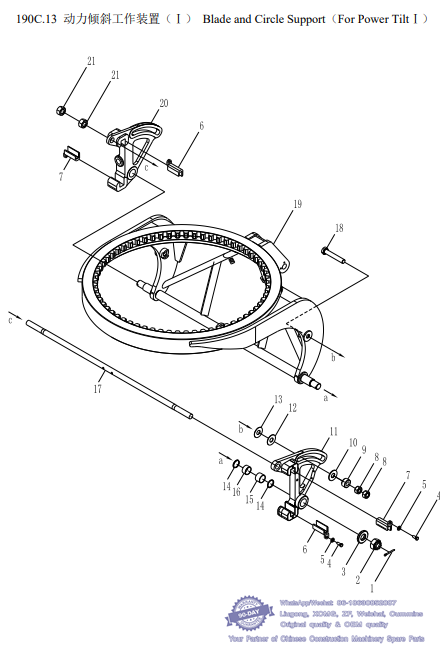

093 190C.13 动力倾斜工作装置（Ⅰ） Blade and Circle Support（For Power TiltⅠ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G000910-00067 1 开口销 8×80ZnD Pin, Cotter 2 00005-
2 Z-29C-130-00029 1 螺母 190C.13-29 Nut 2 00005-
3 Z-29C-130-00043 1 垫片 190C.13-50 Washer 2 00005-
4 B-G057830-00056 1 螺栓 M14×35-10.9ZnD Bolt 4 00005-
5 B-Q020490-00005 1 垫圈 14 Washer 4 00005-
6 Z-29C-130-00074 1 滑动架 190C.13.2 Guide 2 00005-
7 Z-29C-130-00016 1 滑动架 190C.13.5 Guide 2 00005-
8 B-G061710-00022 1 螺母 M30×3ZnD Nut 4 00005-
9 Z-29C-130-00117 1 轴环 190C.13-28 Collar 2 00005-
10 Z-29C-130-00131 1 垫片 190C.13-51 Washer 2 00005-
11 Z-29C-130-00056 2 左调节架 190C.13-21 Adjuster, L.H 1 00005-
12 Z-29C-130-00096 1 垫片 190C.13-52 Washer 2 00005-
13 Z-29C-130-00120 1 垫片 190C.13-34 Washer 6 00005-
14 Z-29C-130-00128 1 密封 190C.13.13 Seal, Dust 4 00005-
15 W-12-00050 1 轴套 SF-1 5540 Bushing 2 00005-
16 W-12-00049 1 轴套 SF-1 5530 Bushing 2 00005-
17 Z-29C-130-00127 1 杆 190C.13-49 Rod 1 00005-
18 Z-29C-130-00022 1 螺栓 190C.13-31 Bolt 2 00005-
19 Z-29C-130-00069 4 回转支承 190C.13.6 Support 1 00005-
20 Z-29C-130-00021 2 右调节架 190C.13-25 Adjuster, R.H 1 00005-
21 B-G061710-00024 1 螺母 M36×3ZnD Nut 4 00005-

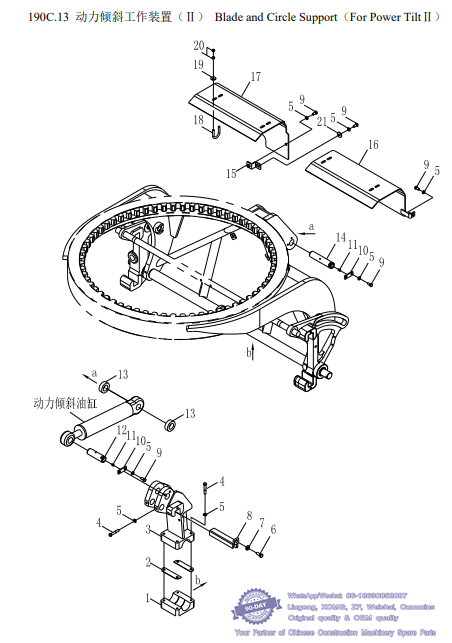

094 190C.13 动力倾斜工作装置（Ⅱ） Blade and Circle Support（For Power TiltⅡ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-130-00126 1 支架 190C.13-45 Bracket 1 00005-
2 Z-29C-130-00064 1 垫片 190C.13-44 Shim, 0.5mm 10 00005-
3 Z-29C-130-00125 2 支架 190C.13-43 Bracket 1 00005-
4 B-G057820-00049 1 螺栓 M12×70-10.9ZnD Bolt 6 00005-
5 B-Q020490-00003 1 垫圈 12 Washer 16 00005-
6 B-G057830-00056 1 螺栓 M14×35-10.9ZnD Bolt 1 00005-
7 B-Q020490-00005 1 垫圈 14 Washer 1 00005-
8 Z-29C-130-00051 1 滑动架 190C.13.11 Guide 1 00005-
9 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 10 00005-
10 Z-29C-130-00094 1 锁片 190C.13-46 Lock 2 00005-
11 B-J07940A-00001 1 油杯 M10×1 Grease Cup 2 00005-
12 Z-29C-130-00108 1 销 190C.13-41 Pin 1 00005-
13 Z-29C-130-00052 1 轴环 190C.13-48 Collar 2 00005-
14 Z-29C-130-00095 1 销 190C.13-47 Pin 1 00005-
15 Z-29C-130-00110 1 板 190C.13.12 Plate 2 00005-
16 Z-29C-130-00065 1 盖板（左）190C.13.9 Cover, L.H 1 00005-
17 Z-29C-130-00124 1 盖板（右）190C.13.10 Cover, R.H 1 00005-
18 B-Q020120-00005 1 U 形管夹 A 42 Clip 4 00005-
19 Z-29C-130-00107 1 垫片 190C.13-40 Washer 8 00005-
20 B-G061760-00001 1 螺母 M10×1.25ZnD Nut 16 00005-
21 Z-29C-130-00063 1 垫片 190C.13-42 Washer 2 00005-

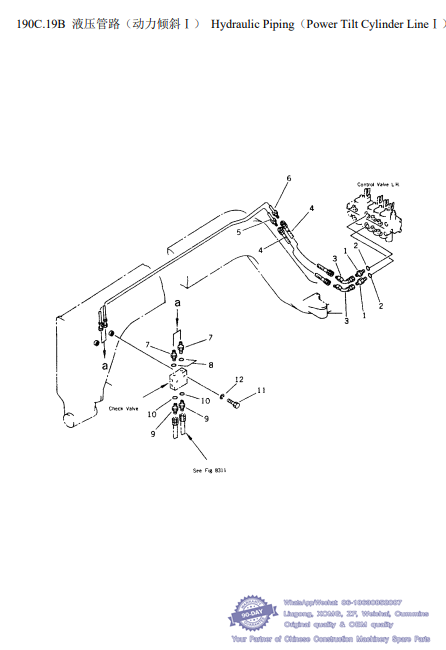

095 190C.19B 液压管路（动力倾斜Ⅰ） Hydraulic Piping（Power Tilt Cylinder LineⅠ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00013 1 接头体190C.19B.15 Tube 2 00005-
2 W-15-00003 1 O形圈(19.18×2.46) O-ring 2 00005-
3 Z-29C-19B-00057 1 油管(O形圈10×1.5) 190C.19B.32 Tube 2 00005-
4 Z-29C-19B-00080 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.43
5 Z-29C-19B-00060 1 油管(O形圈12×2) 190C.19B.33 Tube 1 00005-
6 Z-29C-19B-00062 1 油管(O形圈12×2) 190C.19B.34 Tube 1 00005-
7 Z-29C-19B-00092 1 接头体190C.19B.52 Union 2 00005-
8 B-Q020510-00002 1 专用O形圈16.7×3.4 O-ring 2 00005-
9 Z-29C-19B-00089 1 接头体190C.19B.51 Union 2 00005-
10 B-Q020510-00002 1 专用O形圈16.7×3.4 O-ring 2 00005-
11 B-G057820-00165 1 螺栓M8×60ZnD Bolt 2 00005-
12 B-Q020490-00023 1 垫圈 8 Washer 2 00005-
