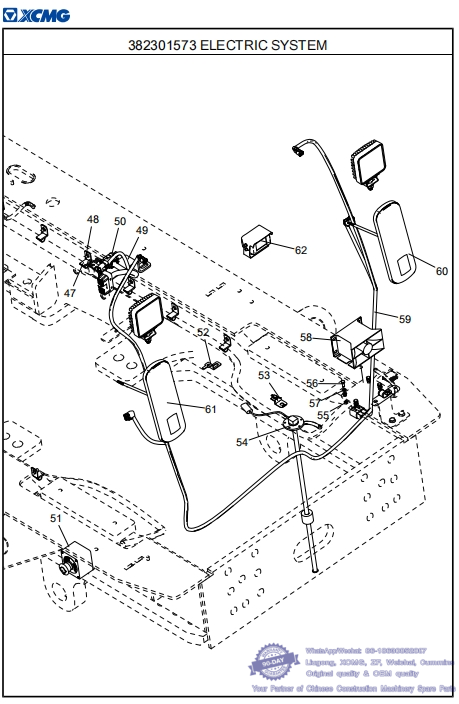

091 382301573 ELECTRIC SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
47 801940900 45 RIBBON(BLACK) whatsapp 86-18630852087
48 801940901 45 THE BEARING OF BUTTON RIBBON
49 381101306 1 BENT PLATE
50 382301576 1 ENGINE HARNESS
51 382300204 1 EMERGENCY STOP SWITCH BOX
52 803800768 3 CONNECTOR BRACKET
53 803699835 10 CONNECTOR BRACKET whatsapp 86-18630852087
54 803587940 1 FUEL SENSOR
55 805238370 4 NUT M6 (DACROMET) GB/T6170-2000
56 805046530 4 BOLT M6×16 (DACROMET) GB/T5783-2000
57 805338827 3 WASHER 6 GB/T97.1-2002
58 803504584 1 BACK-UP WARNER
59 382301581 1 HARNESS OF REAR HOOD
60 803595026 1 LED LEFT REAR COMBINATION LAMPS
61 803595027 1 LED RIGHT REAR COMBINATION LAMPS
62 803750144 1 CAMERA whatsapp 86-18630852087

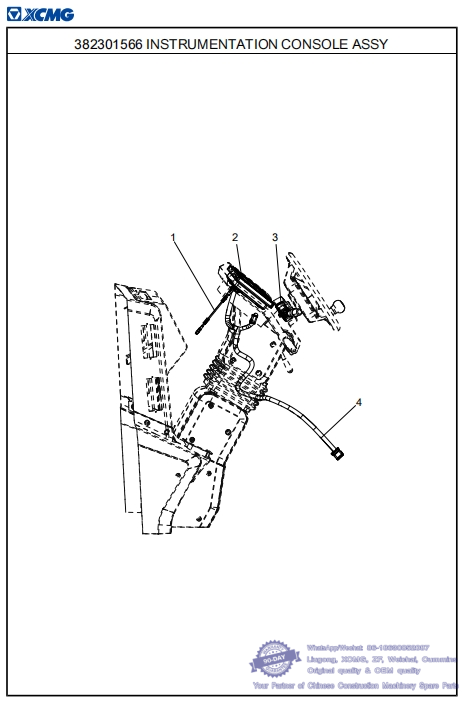

092 382301566 INSTRUMENTATION CONSOLE ASSY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301573 ELECTRIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803751593 1 ADAPTER CABLE OF CAMERA AVIATION METAL HEAD whatsapp 86-18630852087
2 803754804 1 DISPLAYER
3 803699965 1 COMBINATIONAL SWITCH
4 382301584 1 INSTRUMENTATION CONSOLE HARNESS whatsapp 86-18630852087

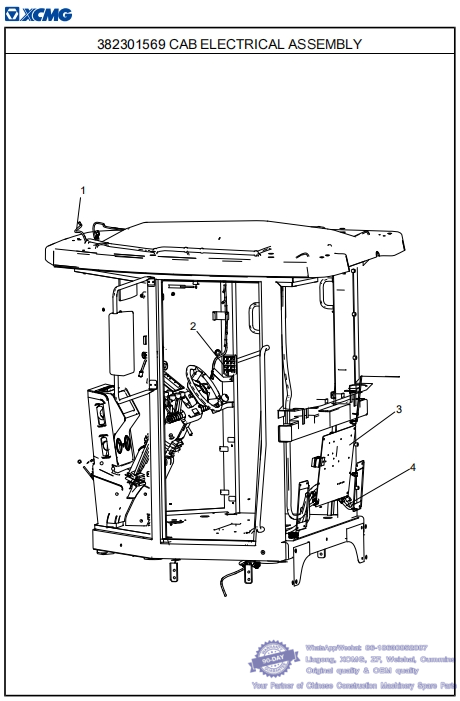

093 382301569 CAB ELECTRICAL ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301573 ELECTRIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 382301570 1 CAB HARNESS whatsapp 86-18630852087
2 803805249 1 KEY PANEL
3 382301572 1 ASSEMBLY OF CAB REAR COMPARTMENT 194 whatsapp 86-18630852087
4 380605045 1 HARNESS OF CAB AIR CONDITIONER

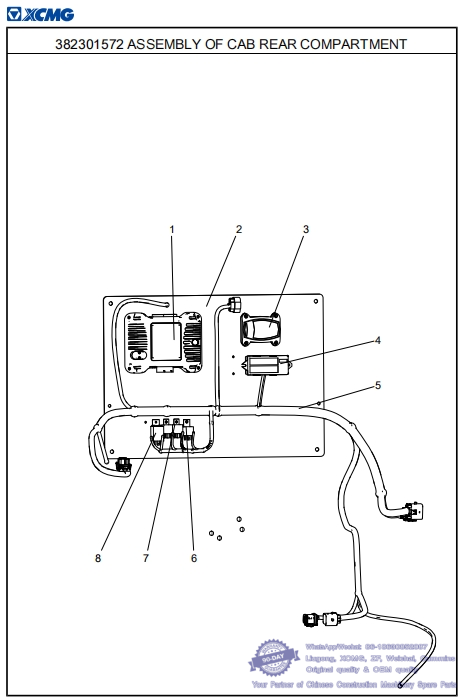

094 382301572 ASSEMBLLY OFF CAB REAR COMPARTMENT-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301569 CAB ELECTRICAL ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 803697628 1 POWER CONTROLLER whatsapp 86-18630852087
2 382301583 1 BACKBOARD OF CAB REAR COMPARTMENT
3 803753108 1 GRADER 4G GPS TERMINALⅠTYPE
4 803742957 1 FUSE BOX whatsapp 86-18630852087
5 382301571 1 HARNESS OF CAB REAR COMPARTMENT
6 803687884 2 RELAY
7 803689000 2 RELAY
8 803601655 1 FLASHER RELAY whatsapp 86-18630852087

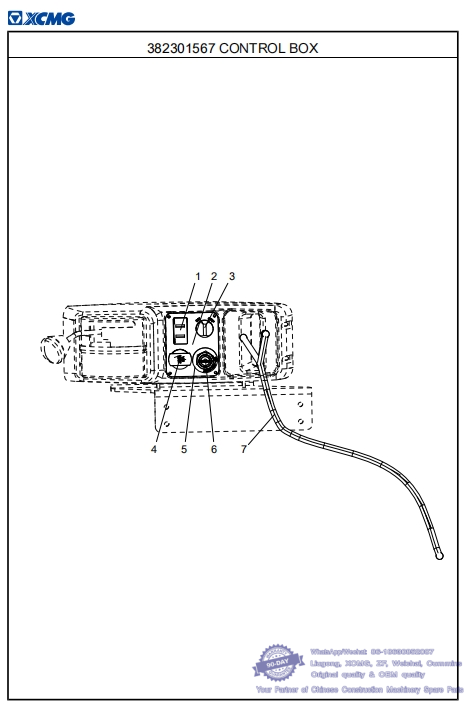

095 382301567 CONTROL BOX-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301573 ELECTRIC SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803695334 1 USB DOUBLE-HOLE CAR CHARGER whatsapp 86-18630852087
2 382301582 1 CONTROL PANEL
3 803805267 1 TWO-WAY SWITCH (METAL)
4 803682675 1 SOCKET
5 381100649 1 NAMEPLATE OF START LOCK whatsapp 86-18630852087
6 803802100 1 START LOCK
7 382301568 1 HARNESS OF CONTROLLABLE INSTRUMENT BOX
