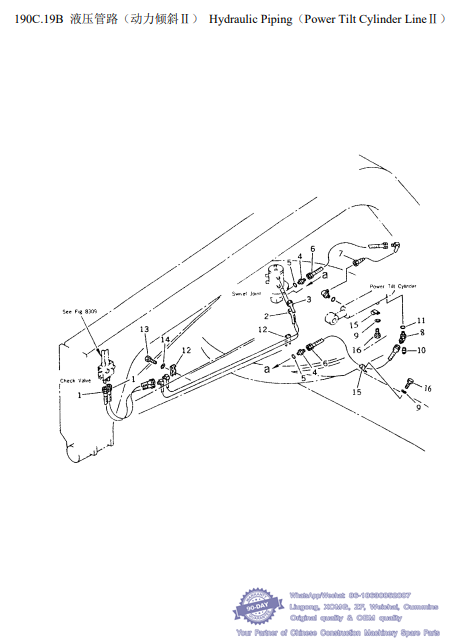

096 190C.19B 液压管路（动力倾斜Ⅱ） Hydraulic Piping（Power Tilt Cylinder LineⅡ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19B-00086 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.49
2 Z-29C-19B-00064 1 油管(O形圈12×2) 190C.19B.35 Tube 1 00005-
3 Z-29C-19B-00066 1 油管(O形圈12×2) 190C.19B.36 Tube 1 00005-
4 Z-29C-19B-00089 1 接头体190C.19B.51 Union 2 00005-
5 B-Q020510-00003 1 专用O形圈16.7×3.4 O-ring 2 00005-
6 Z-29C-19B-00088 1 软管总成(O形圈10×1.5) Hose 2 00005- 190C.19B.50
7 Z-29C-19B-00071 1 油管(O形圈10×1.5) 190C.19B.38 Tube 1 00005-
8 Z-29C-10F-00025 1 接头体190C.10F.18 Elbow 1 00005-
9 B-Q020490-00001 1 垫圈10 Elbow 3 00005-
10 B-Q020360-00002 1 螺塞A R1/8 Plug 1 00005-
11 B-Q020510-00003 1 专用O形圈16.7×3.4 Bolt 1 00005-
12 Z-29C-19A-00158 1 座190C.19A-8 Clip 2 00005-
13 B-G057830-00003 1 螺栓M10×20ZnD Bolt 2 00005-
14 B-Q020490-00001 1 垫圈10 Washer 2 00005-
15 B-Q020050-00012 1 线夹 C25×41 Clip 2 00005-
16 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 2 00005-

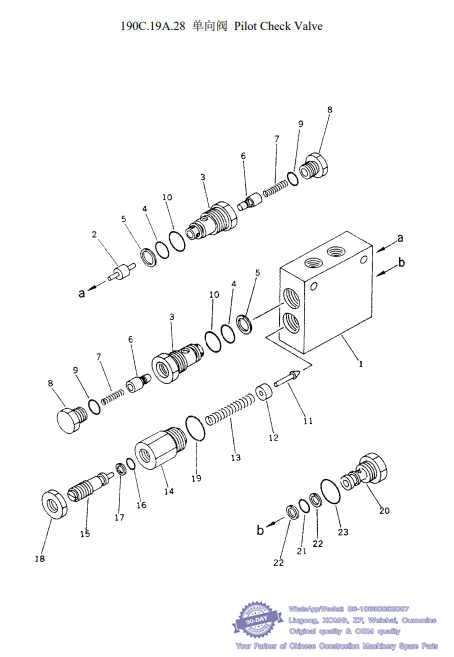

097 190C.19A.28 单向组 Pilot Check Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-19A-00148 1 单向阀 190C.19A.28 Valve ass’y, Pilot check 1 00005-
1 .Z-29C-19A-00151 1 .阀体 190C.19A.28-3 .Body 1 00005- N
2 .Z-29C-19A-00150 1 .活塞 190C.19A.28-2 .Bushing 1 00005- N
.Z-29C-19A-00076 1 .单向阀 190C.19A.21.1 .Valve ass’ y 2 00005- N
3 ..Z-29C-19A-00026 1 ..阀套 190C.19A.21.1-2 ..Sleeve 1 00005- N
4 ..B-Q020710-00026 1 ..O 形圈 18×2.4 ..O-ring 1 00005- N
5 ..B-Q020780-00003 1 ..挡圈 A18×14 ..Ring, Back-Up 1 00005- N
6 ..Z-29C-19A-00078 1 ..阀芯 190C.19A.21.1-4 ..Valve 1 00005- N
7 ..Z-29C-19A-00016 1 ..弹簧 190C.19A.21.1-1 ..Spring 1 00005- N
8 ..Z-29C-19A-00077 1 ..螺塞 190C.19A.21.1-3 ..Plug 1 00005- N
9 ..B-Q020510-00001 1 ..专用 O 形圈 10.9×2.3 ..Ring, Snap 1 00005- N
10 ..B-Q020510-00005 1 ..专用 O 形圈 20.7×3.4 ..O-ring 1 00005- N
11 .Z-29C-19A-00154 1 .锥阀芯 190C.19A.28-6 .Valve 1 00005- N
12 .Z-29C-19A-00153 1 .导向套 190C.19A.28-5 .Collar 1 00005- N
13 .Z-29C-19A-00155 1 .弹簧 190C.19A.28-7 .Spring 1 00005- N
14 .Z-29C-19A-00149 1 .阀套 190C.19A.28-1 .Sleeve 2 00005- N
15 .Z-29C-19A-00156 1 .调节螺钉 190C.19A.28-8 .Bolt 1 00005- N
16 .B-Q020710-00018 1 .O 形圈 14×2.4 .O-ring 1 00005- N
17 .B-Q020780-00004 1 .挡圈 A14×10 .Ring, Back-Up 1 00005- N
18 .Z-29C-19A-00157 1 .螺母 190C.19A.28-9 .Nut 1 00005- N
19 .B-Q020510-00005 1 .专用 O 形圈 20.7×3.4 .O-ring 1 00005- N
20 .Z-29C-19A-00152 1 .螺塞 190C.19A.28-4 .Plug 1 00005- N
21 .B-Q020710-00026 1 .O 形圈 18×2.4 .O-ring 1 00005- N
22 .B-Q020780-00003 1 .挡圈 A18×14 .Ring, Back-Up 2 00005- N
23 .B-Q020510-00005 1 .专用 O 形圈 20.7×3.4 .O-ring 1 00005- N

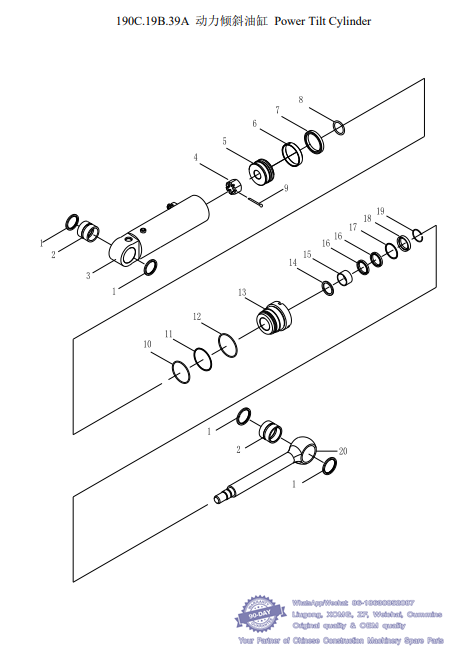

098 190C.19B.39A 动力倾斜油缸 Power Tilt Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-19B-00117 2 动力倾斜油缸 190C.19A.39A Cylinder ass’y 1 00087-
1 B-G00893A-00011 1 挡圈 62ZnD Snap ring 4 00087-
2 B-G091630-00003 1 关节轴承 GE40ES Bearing 2 00087-
3 Z-29C-19B-00121 1 缸体 190C.19B.39A.2 Cylinder body 1 00087-
4 B-G094570-00009 1 螺母 M27×2ZnD Nut 1 00087-
5 Z-29C-19B-00124 1 活塞 190C.19B.39A-1 Piston 1 00087-
6 Z-29C-19A-00201 1 支承圈 190C.19A.22-8A Support ring 1 00087- N
7 W-15-00364 1 格莱圈 65×80×7.3(SPG-80) Seal ring 1 00087- N
8 B-Q020710-00046 1 O 形圈 30×3.1 O-ring 1 00087- N
9 B-G000910-00050 1 销 5×50 Pin 1 00087-
10 B-Q020710-00099 1 O 形圈 80×3.1 O-ring 1 00087- N
11 Z-29C-19A-00095 1 O 形圈挡圈 190C.19A.22-9 Snap ring 1 00087-
12 B-Q020710-00101 1 O 形圈 85×3.1 O-ring 1 00087- N
13 Z-29C-19B-00125 1 导向套 190C.19B.39A-2 Guide sleeve 1 00087-
14 B-G00895A-00004 1 挡圈 55 Snap ring 1 00087-
15 W-15-00945 1 轴承 40×44×20(SF-1) Bearing 1 00087- N
16 W-15-00943 1 轴用 Yx 圈 40×50×6(ISI-40) Y× Snap ring 2 00087- N
17 Z-29C-19A-00210 1 挡圈 190C.19A.25A-3 Snap ring 1 00087-
18 W-15-00941 1 防尘圈 40×52×7×10(DKBI-40) Snap 1 00087- N
19 Z-29C-19A-00142 1 防尘圈档圈 190C.19A.25-10 Snap ring 1 00087-
20 Z-29C-19B-00118 1 活塞杆 190C.19B.39A.1 Piton shaft 1 00087-
90 选装件 Optional Parts

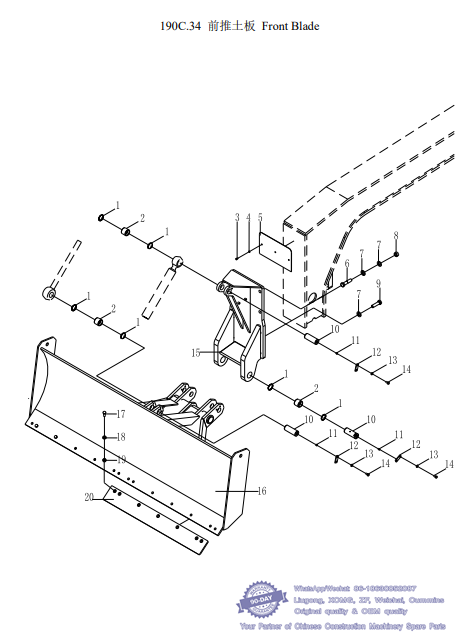

099 190C.34 前推土板 Front Blade -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-19A-00108 1 内防尘圈 190C.19A.23.3 Dust seal 8 00005- Y
2 Z-29C-19A-00112 1 轴套 190C.19A.23-4 Bushing 4 00005- Y
3 B-G057830-00135 1 螺栓 M8×12ZnD Bolt 3 00005- Y
4 B-G000930-00017 1 垫圈 8 Washer 3 00005- Y
5 Z-29C-340-00029 1 端盖板 190C.34-3 Cover plate 1 00005- Y
6 B-G057820-00126 1 螺栓 M24×100-10.9ZnD Bolt 4 00005- Y
7 B-Q020490-00015 1 垫圈 24 Washer 12 00005- Y
8 B-G061700-00021 1 螺母 M24 Nut 4 00005- Y
9 B-G057830-00121 1 螺栓 M24×90ZnD Bolt 4 00005- Y
10 Z-29C-340-00027 1 销轴 190C.34-2 Pin 4 00005- Y
11 B-J07940A-00001 1 油杯 M10×1 Grease fitting 4 00005- Y
12 Z-29C-130-00094 1 锁板 190C.13-46 Lock plate 4 00005- Y
13 B-Q020490-00003 1 垫圈 12 Washer 8 00005- Y
14 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 8 00005- Y
15 Z-29C-340-00028 1 支架 190C.34.1 Bracket 1 00005- Y
16 Z-29C-340-00009 1 推土板 190C.34.2 Blade 1 00005- Y
17 Z-29C-130-00089 1 螺栓 190C.13-26 Bolt 14 00005- Y
18 B-Q020490-00007 1 垫圈 16 Washer 14 00005- Y
19 Z-29C-130-00067 1 螺母 190C.13-27 Nut 14 00005- Y
20 Z-29C-340-00001 1 铲刃板 190C.34-1 Edge 2 00005- Y

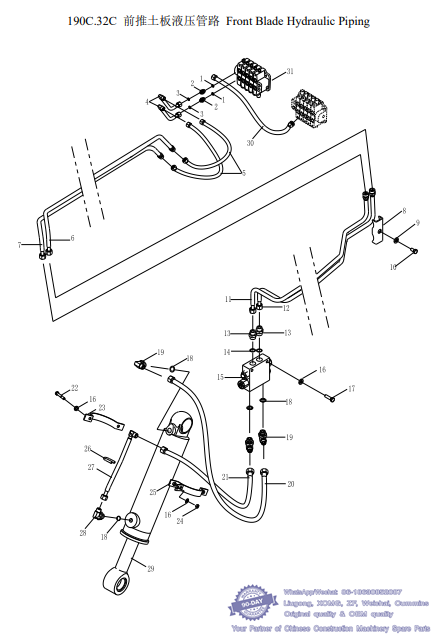

100 190C.32C 前推土板液压管路 Front Blade Hydraulic Piping -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-15-00003 1 O 形圈(19.18×2.46) O-ring 2 00005- Y
2 Z-29C-19B-00013 1 接头体 190C.19B.15 Joint 2 00005- Y
3 W-15-00680 1 O 形圈 10.0×1.5 O-ring 1 00005- Y
4 Z-29C-32C-00001 1 油管 190C.32C.6 Tube 2 00005- Y
5 Z-29C-32C-00013 1 软管总成 190C.32C.9 Hose ass’y 2 00005- Y
6 Z-29C-32C-00009 1 油管 190C.32C.4 Tube 1 00005- Y
7 Z-29C-32C-00010 1 油管 190C.32C.5 Tube 1 00005- Y
8 Z-29C-19A-00072 1 管夹 190C.19A-7 Clip 2 00005- Y
9 B-Q020490-00001 1 垫圈 10 Washer 2 00005- Y
10 B-G057820-00015 1 螺栓 M10×50ZnD Bolt 2 00005- Y
11 Z-29C-32C-00005 1 油管 190C.32C.2 Tube 1 00005- Y
12 Z-29C-32C-00007 1 油管 190C.32C.3 Tube 1 00005- Y
13 Z-29C-19B-00092 1 接头 190C.19B.52 Joint 2 00005- Y
14 B-Q020510-00003 1 专用 O 形圈 16.7×3.4 O-ring 2 00005- Y
15 Z-29C-32A-00027 1 液控单向阀 190C.32A.4 Pilot check valve 1 00005- Y
16 B-Q020490-00023 1 垫圈 8 Washer 6 00005- Y
17 B-G057820-00165 1 螺栓 M8×60ZnD Bolt 2 00005- Y
18 B-Q020510-00002 1 专用 O 形圈 16.7×3.4 O-ring 4 00005- Y
19 Z-29C-10F-00025 1 接头体 190C.10F.18 Joint 3 00005- Y
20 Z-29C-32C-00011 1 软管总成 190C.32C.7 Hose ass’y 1 00005- Y
21 Z-29C-32C-00012 1 软管总成 190C.32C.8 Hose ass’y 1 00005- Y
22 B-G057830-00146 1 螺栓 M8×30ZnD Bolt 6 00005- Y
23 Z-29C-32A-00026 1 板 190C.32A-1 Plate 1 00005- Y
24 B-G061700-00036 1 螺母 M8ZnD Nut 2 00005- Y
25 Z-29C-32A-00022 1 支架 190C.32A.3 Plank 1 00005- Y
26 B-Q020120-00001 1 U 形管夹 A16 U-clip 1 00005- Y
27 Z-29C-32C-00003 1 油管 190C.32C.1 Tube 1 00005- Y
28 Z-29C-19B-00075 1 接头体 190C.19B.40 Joint 1 00005- Y
29 Z-29C-32A-00001 1 前推土板油缸 190C.32A.1 Front blade cylinder 1 00005- Y
30 Z-29C-14K-00001 1 软管总成 190C.14K.1 Hose ass’y 1 00005- Y
31 W-07-00026 1 多路换向阀|5000-E129 Control valve R.H. 1 00005- Y
