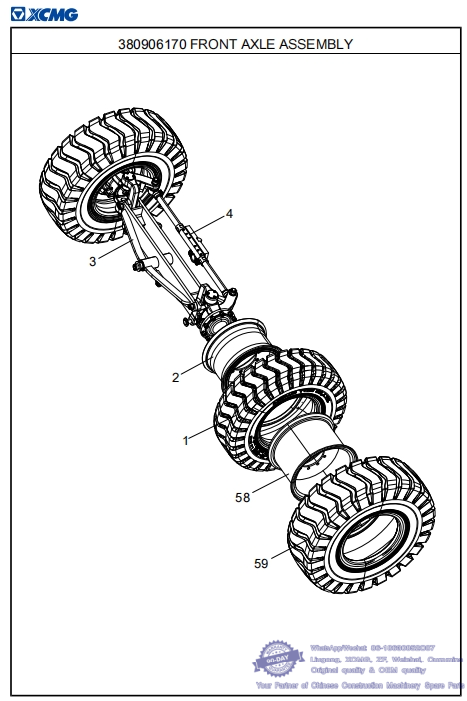

096 380906170 FRONT AXLE ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 800307681 2 TIRE whatsapp 86-18630852087
2 380906159 2 RIM ASSY
3 380906175 1 FRONT AXLE BODY
4 380906184 1 STEERING PULL ROD 206 whatsapp 86-18630852087
58 800361874 2 RIM
59 800361901 2 TIRE whatsapp 86-18630852087

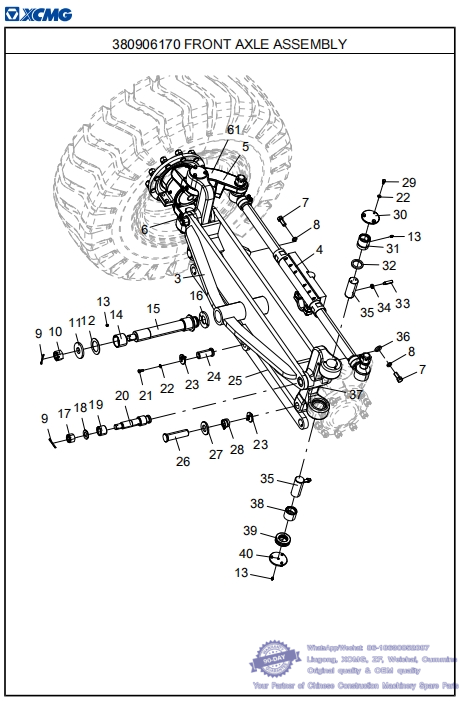

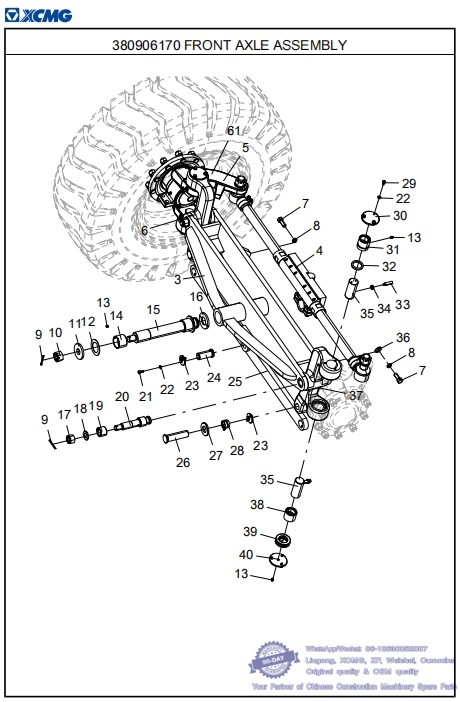

097 380906170 FRONT AXLE ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
3 380906175 1 FRONT AXLE BODY whatsapp 86-18630852087
4 380906184 1 STEERING PULL ROD 206
5 380906168 1 LEFT STEERING KNUCKLE
6 380906189 1 LEFT TILTING JOINT
7 805046591 2 BOLT M20×50 (DACROMET) GB/T5783-2000
8 805338245 2 WASHER 20 NORD-LOCK
9 805640067 3 PIN 6.3×63 GB/T91-2000 whatsapp 86-18630852087
10 805238897 1 NUT M36×2 (DACROMET) GB/T6181-1986
11 380901059 1 GASKET
12 380901058 3 WASHER
13 801103215 9 OIL CUP M10×1 JB/T7940.1-1995
14 380901055 2 SLEEVE
15 805604518 1 HINGE PIN
16 380901056 1 LOCK SHEET
17 805238929 2 NUT M30×2 (DACROMET) GB/T9457-1988
18 805338390 2 WASHER 30 (DACROMET) GB/T97.1-2002
19 380906176 4 TILTING SHAFT SLEEVE
20 380906468 2 HINGE PIN
21 805011330 6 BOLT M10×25 (DACROMET) GB/T5783-2000
22 329900302 18 THICKENED FLAT WASHER
23 380906190 3 COVER PLATE whatsapp 86-18630852087
24 380906185 2 HINGE PIN
25 380906165 1 TILTING PULL ROD
26 380906193 1 HINGE PIN
27 380901051 1 GASKET
28 380900929 2 COPPER SLEEVE whatsapp 86-18630852087
29 805046525 12 BOLT M10×20 (DACROMET) GB/T5783-2000
30 380400962 2 COVER PLATE OF KING PIN
31 380906181 2 LOWER SHAFT SLEEVE
32 803402429 2 LIP-TYPE PACKING SEAL B55×72×8 GB/T13871.1-2007
33 805141287 4 SCREW M16×60 GB/T79-2007
34 805238777 4 NUT M16 (DACROMET) GB/T6172.1-2000
35 380906183 4 KING PIN whatsapp 86-18630852087
098 380906170 FRONT AXLE ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
36 380300694 1 REGULATING PAD whatsapp 86-18630852087
37 380906163 1 RIGHT TILTING JOINT
38 380906164 2 UPPER SHAFT SLEEVE
39 800554577 2 BEARING 81211 GB/T4663-1994 whatsapp 86-18630852087
40 380906191 2 COVER PLATE OF KING PIN
61 380907024 1 LEFT STEERING KNUCKLE whatsapp 86-18630852087

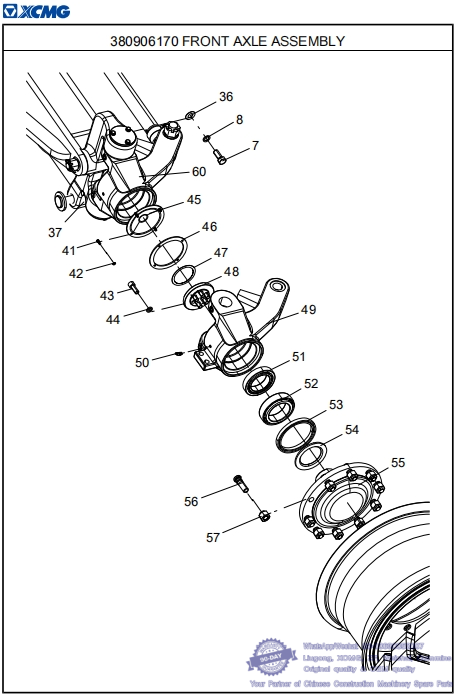

099 380906170 FRONT AXLE ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
7 805046591 2 BOLT M20×50 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087
8 805338245 2 WASHER 20 NORD-LOCK
36 380300694 1 REGULATING PAD
37 380906163 1 RIGHT TILTING JOINT
41 805000120 8 BOLT M6×18 GB/T5783-2000
42 805338827 8 WASHER 6 GB/T97.1-2002 whatsapp 86-18630852087
43 805139895 12 SCREW M16×40 GB/T70.1-2008
44 805338246 12 WASHER 16 NORD-LOCK
45 380902080 2 END COVER
46 380905028 2 SEALING RING
47 380900935 2 ADJUSTING SHIM
48 380906173 2 END COVER
49 380906171 1 RIGHT STEERING KNUCKLE whatsapp 86-18630852087
50 801103672 2 OIL CUP 45°M10×1 JB/T7940.2-1995
51 800554251 2 BEARING
52 800554952 2 CONICAL ROLLER BEARING
53 803400210 2 LIP-TYPE PACKING SEAL FB150×180×15 GB/T13871.1-2007
54 380906733 2 GASKET
55 380906174 2 CONNECTING DISC
56 380902714 20 FRONT RIM BOLT
57 380901054 20 RIM NUT
60 380907027 1 RIGHT STEERING KNUCKLE whatsapp 86-18630852087

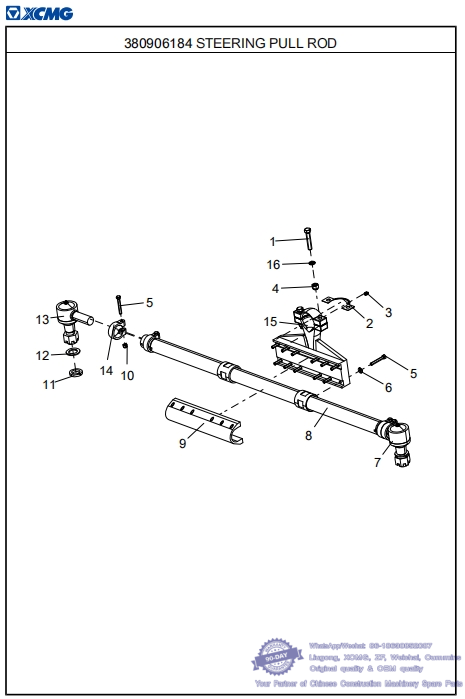

100 380906184 STEERING PULL ROD-- XCMG Motor Grader GR2205T Spare Parts Catalog
380906170 FRONT AXLE ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 805004812 2 BOLT M16×85 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087
2 380300763 8 GASKET
3 801103215 1 OIL CUP M10×1 JB/T7940.1-1995
4 805201500 2 NUT M16 GB/T889.1-2000
5 805048384 16 BOLT M10×75 (DACROMET) GB/T5783-2000
6 805301373 12 WASHER 10 (DACROMET) DIN6796
7 380901068 1 LEFT BALL JOINT
8 380906167 1 PULL ROD whatsapp 86-18630852087
9 380903063 1 COUPLING RING
10 805203197 4 NUT M10 GB/T889.1-2000
11 805338444 2 WASHER 36 (DACROMET) GB/T93-1987
12 380901071 2 GASKET
13 380901101 1 RIGHT BALL JOINT
14 380901069 4 CLAMPING RING
15 380904727 1 CONNECTING BASE
16 805338246 4 WASHER 16 NORD-LOCK whatsapp 86-18630852087
