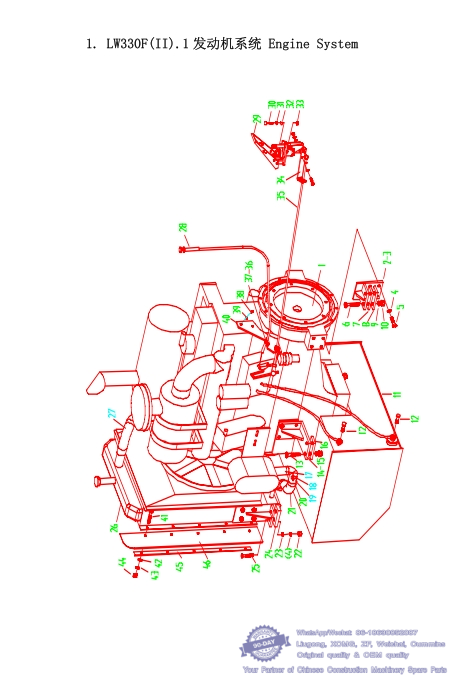

1. LW330F(II).1 发动机系统 Engine System-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 YC6108G 柴油机 Engine 1
2 Z3(YC).1.7 前支架(右) Front Support 1
3 Z3(YC).1.8 前支架(左) Front Support 1
4 GB93-87 垫圈 12 Washer 20
5 GB5783-86 螺栓 M12×30 Bolt 16
6 GB5782-86 螺栓 M16×80 Bolt 4
7 Z3(YC).1-3 垫板 Plate 2
8 Z3(LT).1-2 垫块 Rubber Block 2
9 GB93-87 垫圈 16 Washer 8
10 GB6170-86 螺母 M16 Nut 8
11 330E.1.1 燃油箱 Fuel Tank 1
12 Z3(LT).1-6A 过油螺栓 M14 ×1.5 Bolt 2
13 GB5783-86 螺栓 M16×70 Bolt 4
14 Z3(YC).1.1 右后支架 Supporting Bracket 1
15 Z3(LT).1.2 左后支架 Supporting Bracket 1
16 Z3(LT).1-3 垫块 Rubber Block 2
17 LW330F.1-1 软管 Hose 1
18 ZL40A.12.4-1 放水阀 Draining Valve 1
19 LW330F.1.1 弯管接头 Joint of Bent Pipe 1
20 JB/T8870-1999 喉箍 d70 Clamp Hoop 6
21 LW330F.1-2 软管 Hose 1
22 GB6170-86 螺母 M12 Nut 4
23 GB97.1-85 垫圈 12 Washer 4
24 Z3.1-4 垫片 Washer 2
25 GB5782-86 螺栓 M12×70 Bolt 4
26 XGSX01-07 水油散热器组合 Radiator 1
27 LW330F.1-3 软管 Hose 1
28 吉普车用喝风线 熄火操纵 Fuel Cutoff Control 1
29 XZ1129001 油门操纵阀 Accelerator Control Valve 1
30 GB5781-86 螺栓 M6X25 Bolt 5
31 GB93-87 垫圈 6 Washer 6
32 GB97.1-85 垫圈 6 Washer 8
33 GB6170-86 螺母 M6 Nut 3
34 Z5G.1.1.7A-1 软轴支架 Supporting Bracket 1
35 LW330F.1.4 操纵软轴 Operating Cable 1
36 GB5783-86 螺栓 M6×12 Bolt 1
37 Z3G.1.7-2 弯板 Bent Plate 1
38 GB5783-86 螺栓 M8×20 Bolt 2
39 GB93-87 垫圈 8 Washer 2
40 LW321F(SS).01-2 支架 Supporting Bracket 1
41 GB5783-86 螺栓 M8×25 Bolt 8
42 GB97.1-85 垫圈 8 Washer 8
43 GB93-87 垫圈 8 Washer 10
44 GB6170-86 螺母 M8 Nut 8
45 LW330F(II).1-1 压板 Pressing Plank 2
46 LW330F(II).1-2 胶皮 Rubber Plate 2

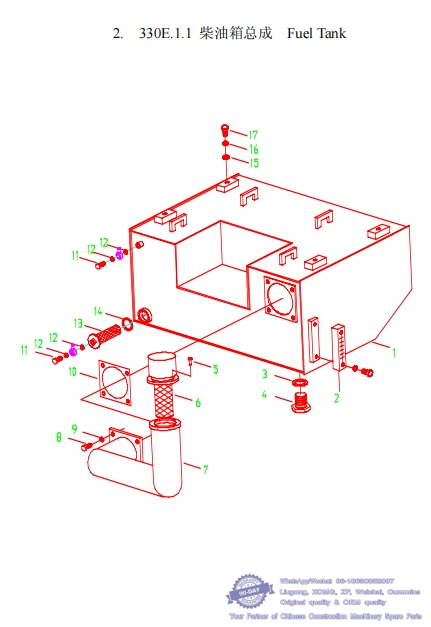

2. 330E.1.1 柴油箱总成 Fuel Tank-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 330E.1.1.1 箱体 Tank Body 1
2 YWZ-127 液位计 Level Gauge 1
3 GB1235-76 O 型密封圈45×3.5 O- Ring 1
4 ZL40.1.3-7 螺塞 Screw Plug 1
5 GB5783-86 螺栓 M8×16 Bolt 4
6 XGXL2-10×0.63 加油滤清器 Oil Filter 1
7 Z3.1A.1.1A 加油口 Oil Injecting Hole 1
8 GB5783-86 螺栓 M8×20 Bolt 4
9 GB93-87 垫圈 8 Washer 4
10 Z3.1A.1-1 密封垫 Seal Washer 1
11 Z3(LT).1-6A 过油螺栓 M14×1.5 Bolt 4
12 JB982-77 垫圈 14 Washer 4
13 XGXL5-10×100 滤油器总成 Oil Filter 1
14 JB982-77 垫圈 45 Washer 1
15 GB97.1-85 垫圈 16 Washer 4
16 GB93-87 垫圈 16 Washer 4
17 GB5783-86 螺栓 M16×35 Bolt 4

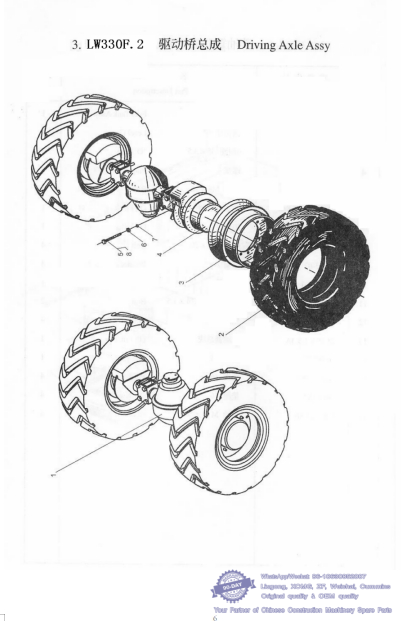

3. LW330F.2 驱动桥总成 Driving Axle-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 PRC111D006A 前驱动桥 Front Driving Axle 1
2 GB2980-1991 轮胎 17.5-25 Tyre 4
3 Z3G.2.1 轮辋体总成 Steel Ring 4
4 PRC111D006B 后驱动桥 Rear Driving Axle 1
5 GB5785-86 螺栓 M24×2×220 Bolt 8
6 GB93-87 垫圈 24 Washer 16
7 GB6176-86 螺母 M24 Nut 16
8 GB5785-86 螺栓 M24×2×240 Bolt 8

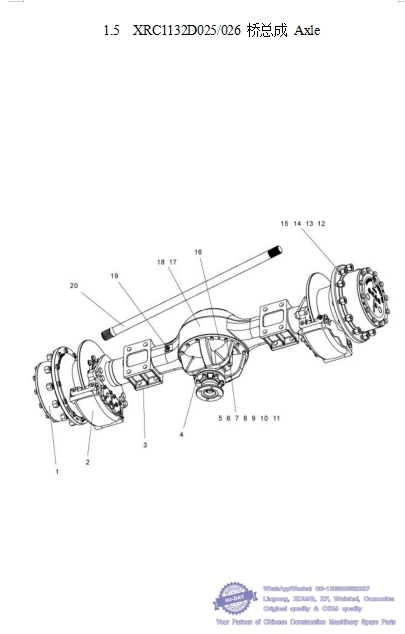

004 XRC1132D025/026 桥总成 Axle-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 83240200 轮边减速器总成 Wheel-end reduction 2
2 72006035 制动器总成 Brake assembly 2
3 80350100 桥壳总成 Ring 1
4 82350200 前桥 82351100 后桥 主减速器总成 Carrier assembly 1
5 75500151 螺栓 M10×30 Bolt 7
6 52020003 垫圈 10 Washer 11
7 75500225 螺柱 M10×50 Bolt 3
8 51014003 螺母 M10 Nut 3
9 52000002 垫圈 10 Washer 3
10 75500681 固定锥套 Cone 3
11 75500681 螺栓 M10×40 Bolt 4
12 51010007 螺母 M20×1.5 Nut 24
13 52020008 垫圈 20 Washer 24
14 79600119 轮辋螺母 Nut 24
15 80240003 轮辋螺栓 Washer 24
16
17 75500197 螺塞 M24×1.5 Plug 2
18 53200005 组合密封垫 Compound seal 8
19 56100001 通气塞 Plug 1
20 80214001 半轴 Axle shaft 2

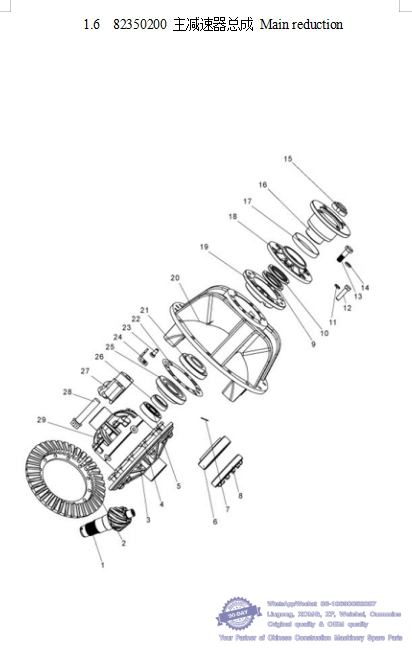

005 1.6 82350200 主减速器总成 Main reduction-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 82214204 前 82215102 后 主传动齿轮 Pinion 1
2 82214210 前 82215103 后 被动齿轮 Gear 1
3 51040002 螺母 M12×1.25 Nut 12
4 75500010 螺栓 M12×1.25 Bolt 12
5 54000001 轴承 Bearing 1
6 54100038 轴承 Bearing 2
7 56000011 锁紧铁丝ф2×800 2
8 75200100 调整螺母 Adjust Nut 2
9 53100018 油封 FB60×80×8 Oil seal 1
10 53100019 油封 B 60×80×8 Oil seal 1
11 52020004 垫圈 12 Washer 1
12 50012014 螺栓 M14×1.5×45 Bolt 1
13 75500005 螺栓 M14×1.5×45 Bolt 5
14 52020005 垫圈 14 Washer 5
15 75500013 锁紧螺母 Lock nut 1
16 82350202 连接法兰 Flange 1
17 75200142 防尘罩 Cover 1
18 75203629 盖 Cover 1
19 82214206 轴承座 Bearing Seat 1
20 75201054 主减速器壳体 Carrier 1
21 54100011 轴承 27309E Bearing 1
22 75200106~2077 垫片 Washer 1 组
23 50004003 螺栓 M10×20 Bolt 2
24 75200054 锁紧片 Lock plate 2
25 54100012 轴承 27310E Bearing 1
26 82214205 调整隔套组 Sleeve assembly 1 组
27 75200035 盖 Cover 1
28 75502601 螺栓 M22×2.5 Bolt 4
29 82214207 差速器总成 Differential 1
