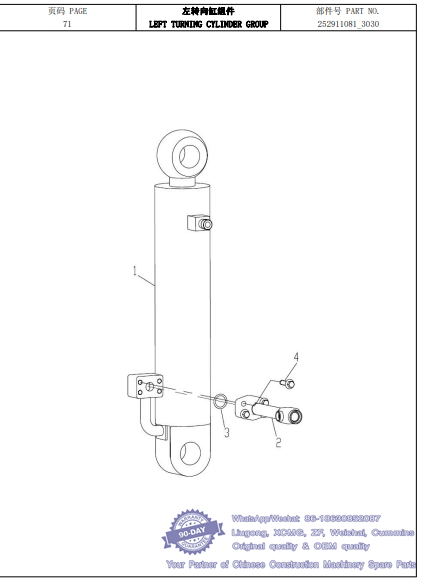

101 左转向缸组件LEFT TURNING CYLINDER GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803082927 左转向缸LEFT TURNING CYLINDER 1
2 253006366 三通接头 JOINT 1
3 803401122 O 形圈 24.99×3.53 O-RING 1
4 805048007 螺栓 M10×35(达克罗) BOLT 4 GB/T16674.1-2004

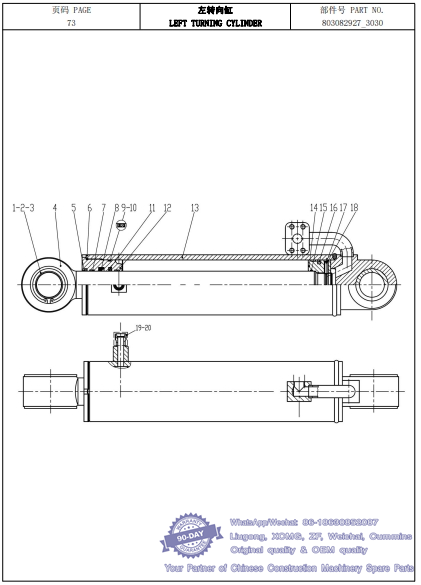

102 左转向缸LEFT TURNING CYLINDER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 805407877 挡圈 75 FENDER RING 2 GB/T893.1-1986
2 800554627 关节轴承 GE50ES BEAR 1 GB/T9163-2001
3 910601527 防尘环 DUST PROOF RING 2 XGYG01.124B-16
4 910601278 活塞杆 PISTON ROD 1 XGYG01_118E-01
5 803402608 防尘圈 55×65×6 DUST PROOF RING 1 HWT
6 803195336 O 形圈 105×3.1 O-RING 1 GB/T1235-1976
7 803402609 支承环 60×55×9.7 SUPPORT RING 2
8 803402610 轴密封 55×70×10 SHAFT SEAL 1 HRD
9 803195293 O 形圈 100×3.1 O-RING 1 GB/T1235-1976
10 803411869 挡圈 95.7×100.5×1.5 FENDER RING 1
11 803402611 轴密封 55×70.1×6 SHAFT SEAL 1 HRB
12 910602026 导向套 BUSHING 1 XGYG01_118F-04
13 910602031 缸筒 CYLINDER 1 XGYG01_119F_01
14 910601280 活塞 PISTON 1 XGYG01_118E-04
15 803402612 O 形圈 60×3.1 O-RING 1 GB/T1235-1976
16 803402613 孔密封 84.5×100×6.3 BORE SEAL 1 HPK
17 805141200 螺钉 M8×25 BOLT 2 GB/T78-2007
18 803402614 支承环 100×95×9.7 SUPPORT RING 2
19 801969724 防护塞 M22×1.5 PLUG 1 HDPE467041
20 910600761 DTM14×1.5ED 螺塞 FENDER RING 1
★ 860138967XGYG01-118E/119E 转向缸密封件(YYJ)(备件)TURNING CYLINDER SEAL KIT 1

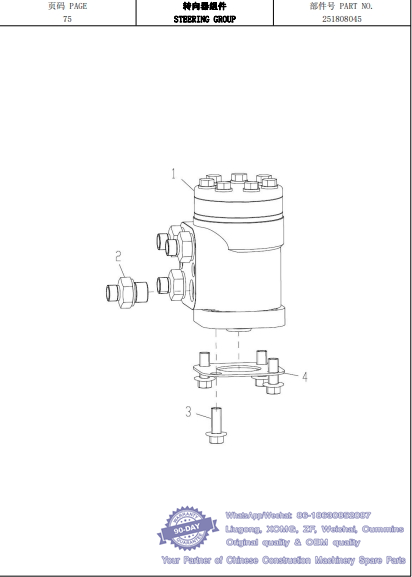

103 转向器组件STEERING GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803086400 转向器(花键) STEERING 1
2 803201514 接头 JOINT 4
3 805004763 螺栓 M10×25(达克罗) BOLT 4 GB/T16674.1-2004
4 252909963 转向器密封垫 STEERING GASKET 1

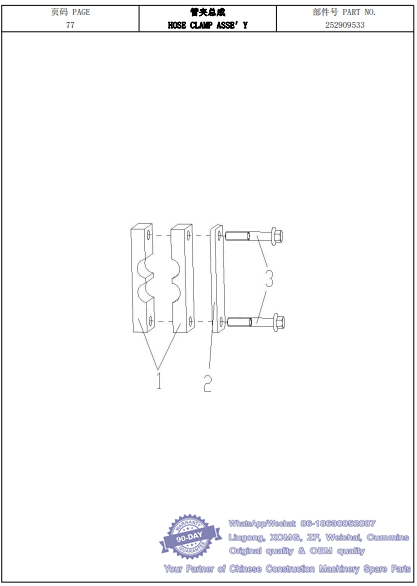

104 管夹总成HOSE CLAMP ASSE＇Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 253100687 橡胶板 RUBBER SHEET 2
2 252909558 压板 PLATE 1
3 805048003 螺栓 M8×70(达克罗) BOLT 2 GB/T16674.1-2004

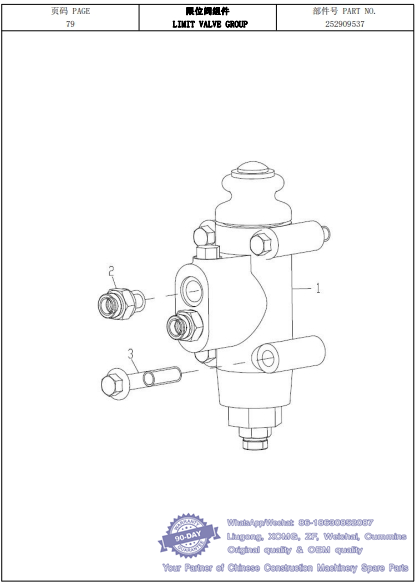

105 限位阀组件LIMIT VALVE GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803004042 限位阀 LIMIT VALVE 1
2 805002295 接头 JOINT 3
3 805004715 螺栓 M10×55(达克罗) BOLT 4

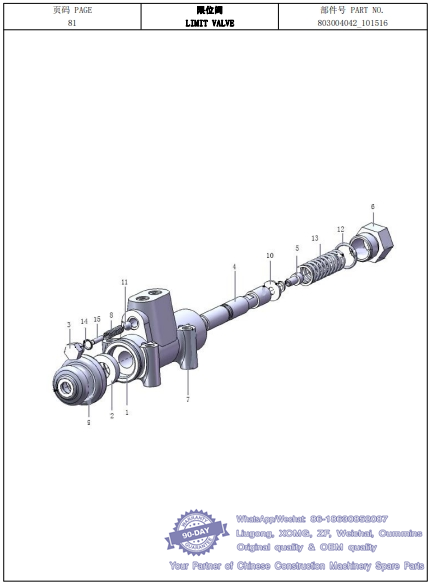

106 限位阀LIMIT VALVE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 860142689 阀体 VALVE BODY 1 XF-B6-04
2 860142690 密封圈 SEAL 1 XF-B6-03
3 860142691 螺塞 PLUG 1 XF-B6-05
4 860142692 垫片 WASHER 1 XF-B6-07
5 860142693 螺栓 BOLT 1 XF-B6-08
6 860142694 螺塞 PLUG 1 XF-B6-09
7 860142695 阀杆 VALVE STAFF 1 XF-B6-01
8 860142696 弹簧 SPRING 1 XF-B6-06
9 860142697 保护套 PROTECTING SHEATH 1 XF-B6-02
10 805300010 垫圈 8 WASHER 1 GB/T93-1987
11 800513624 钢球 9.5 STEEL BALL 1
12 801100136 0 形圈 26.5×2.65 O-RING 1 GB/T3452.1-1992
13 860142698 弹簧 SPRING 1 XF-B6-10
14 803377258 0 形圈 10×1.8 O-RING 1
15 805602807 销 5×20 PIN 1
★ 860145479 XF-B6-100 限位阀易损件包VALVE QUICK WEARPART KIT 1

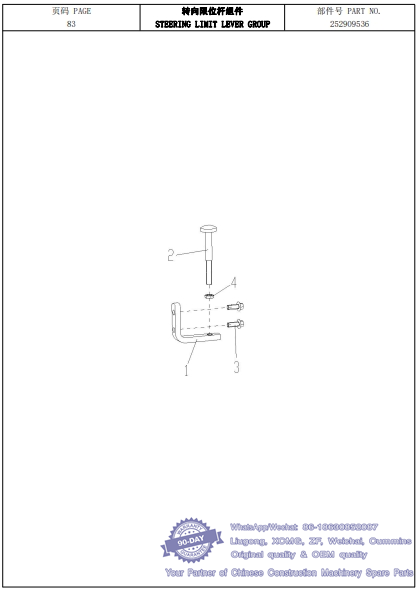

107 转向限位杆组件STEERING LIMIT LEVER GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252900291 限位杆支座 LIMIT LEVER BEARING 1
2 252100501 限位杆 LIMIT LEVER 1
3 805004763 螺栓 M10×25(达克罗) BOLT 2 GB/T16674.1-2004
4 805200069 螺母 M12 NUT 1 GB/T6172.1-2000
108 流量放大软管固定组件HOSE FIXED GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252909561 支板 SUPPORT SHEET 1
2 803199325 卡套 Φ16 HOSE CLAMP 2
3 805004756 螺栓 M8×20(达克罗) BOLT 1 GB/T16674.1-2004
4 805004770 螺栓 M10×20(达克罗) BOLT 1 GB/T16674.1-2004
109 转向器软管固定组件HOSE FIXED GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252909560 支板 SUPPORT SHEET 1
2 803199325 卡套 Φ16 HOSE CLAMP 2
3 805004756 螺栓 M8×20(达克罗) BOLT 1 GB/T16674.1-2004
4 805004770 螺栓 M10×20(达克罗) BOLT 1 GB/T16674.1-2004

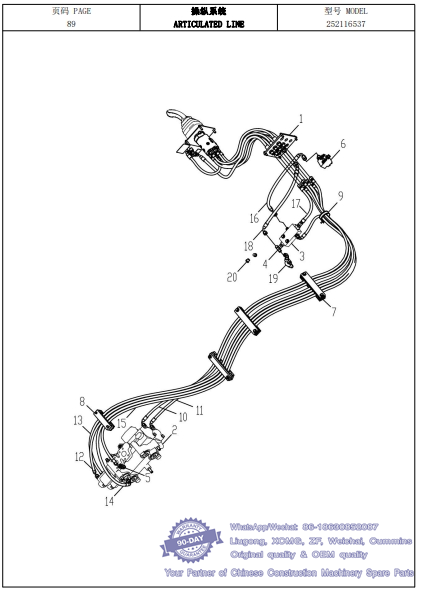

110 操纵系统ARTICULATED LINE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252116730 驾驶室先导管路 PILOT LINE 1
2 252113922 两联液控分配阀组件 VALVE GROUP 1
3 252912140 压力选择阀组件 VALVE GROUP 1
4 803105353 接头 JOINT 1
5 803004100 单向阀 VALVE 1
6 252911943 先导泵出油块组件 BLOCK 1
7 252911367 管夹总成 HOSE CLAMP ASSE’Y 3
8 252113935 管夹总成 HOSE CLAMP ASSE’Y 1
9 252911397 卡套φ60 组件 CLAMP 1
10 803180307 软管总成 HOSE ASSE’Y 1 接 b2/TO b2
11 803104216 软管总成 HOSE ASSE’Y 1 接 b1TO b1
12 803172086 软管总成 HOSE ASSE’Y 1 接 a2/TO a2
13 803172116 软管总成 HOSE ASSE’Y 1 接 a1/TO a1
14 803414247 软管总成 HOSE ASSE’Y 1 接 K/TO K
15 803414245 软管总成 HOSE ASSE’Y 1
16 803413731 软管总成 HOSE ASSE’Y 1 泵至选择阀/PUMP TO CHOOSE VALVE
17 803308595 软管总成 HOSE ASSE’Y 1
18 251807957 软管总成 HOSE ASSE’Y 1
19 803414248 软管总成 HOSE ASSE’Y 1
20 803103961 堵头 PLUG 2
