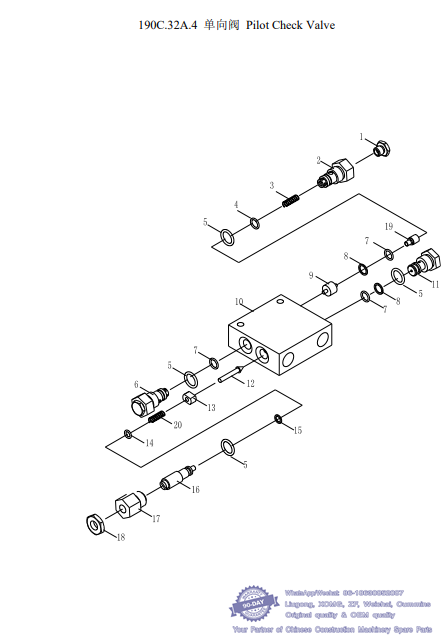

101 190C.32A.4 单向阀 Pilot Check Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-32A-00027 1 单向阀 190C.32A.4 Valve ass’y, Pilot check
1 . Z-29C-19A-00077 1 .螺堵 190C.19A.21.1-3 .Plug 1 00005- N Y
2 . Z-29C-19A-00026 1 .阀套 190C.19A.21.1-2 .Valve cover 1 00005- N Y
3 . Z-29C-19A-00016 1 .弹簧 190C.19A.21.1-1 .Spring 1 00005- N Y
4 .B-Q020510-00001 1 .专用 O 形圈 10.9×2.3 .O-ring 1 00005- N Y
5 .B-Q020510-00005 1 .专用 O 形圈 20.7×3.4 .O-ring 4 00005- N Y
6 . Z-29C-32A-00028 1 .螺塞 190C.32A.4-1 .Plug 1 00005- N Y
7 .B-Q020710-00026 1 .O 形圈 18×2.4 .O-ring 3 00005- N Y
8 .B-Q020780-00003 1 .O 形圈用挡圈 A18×14 .O-ring 2 00005- N Y
9 . Z-29C-19A-00020 1 .活塞 190C.19A.21-3 .Piston 1 00005- N Y
10 . Z-29C-19A-00151 1 .阀体 190C.19A.28-3 .Valve body 1 00005- N Y
11 . Z-29C-19A-00152 1 .螺塞 190C.19A.28-4 .Plug 1 00005- N Y
12 . Z-29C-19A-00154 1 .锥阀芯 190C.19A.28-6 .Valve core 1 00005- N Y
13 . Z-29C-19A-00153 1 .阀套 190C.19A.28-5 .Valve cover 1 00005- N Y
14 .B-Q020710-00018 1 .O 形圈 14×2.4 .O-ring 1 00005- N Y
15 .B-Q020780-00004 1 .O 形圈用挡圈 A14×10 .O-ring 1 00005- N Y
16 . Z-29C-19A-00156 1 .调节螺钉 190C.19A.28-8 .Bolt 1 00005- N Y
17 . Z-29C-19A-00149 1 .阀套 190C.19A.28-1 .Valve cover 1 00005- N Y
18 . Z-29C-19A-00157 1 .螺母 190C.19A.28-9 .Nut 1 00005- N Y
19 . Z-29C-32A-00030 1 .阀芯 190C.32A.4.1-1 .Valve core 1 00005- N Y
20 . Z-29C-19A-00155 1 .弹簧 190C.19A.28-7 .Spring 1 00005- N Y

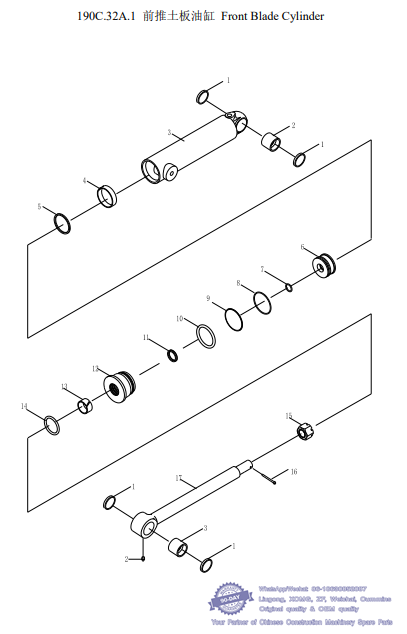

102 190C.32A.1 前推土板油缸 Front Blade Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-32A-00001 1 前推土板油缸 190C.32A.1 Cylinder ass’y Y
1 Z-29C-19A-00108 1 内防尘圈 190C.19A.23.3 Inner dustproof ring 4 00005- Y
2 Z-29C-32A-00011 1 轴套 190C.32A.1-1 Shaft ring 2 00005- Y
3 Z-29C-32A-00014 1 缸体 190C.32A.1.2 Cylinder body 1 00005- Y
4 Z-29C-32A-00019 1 支承圈 190C.32A.1-5 Support ring 1 00005- N Y
5 W-15-00067 1 格莱圈 0900|S-55044 ring 1 00005- N Y
6 Z-29C-32A-00018 1 活塞 190C.32A.1-4 Piston 1 00005- Y
7 B-Q020710-00053 1 O 形圈 35×3.1 O-ring 1 00005- N Y
8 B-Q020710-00103 1 O 形圈 90×3.1 O-ring 1 00005- N Y
9 B-Q020780-00006 1 挡圈 A90×85 Collar 1 00005- Y
10 B-Q020710-00106 1 O 形圈 95×3.1 O-ring 1 00005- N Y
11 B-G10708C-00009 1 防尘圈 FC45×53×5 Dustbad 1 00005- N Y
12 Z-29C-32A-00012 1 缸头 190C.32A.1-2 Cylinder head 1 00005- Y
13 Z-29C-32A-00013 1 支承环 190C.32A.1-3 Support ring 1 00005- Y
14 B-G10708A-00014 1 密封圈 Y45×55×8 Lock ring 2 00005- N Y
15 B-G094570-00008 1 螺母 M30×3ZnD Nut 1 00005- Y
16 B-G000910-00059 1 销 6.3×60ZnD Pin 1 00005- Y
17 Z-29C-32A-00010 1 活塞杆 190C.32A.1.1 Piston rod 1 00005- Y

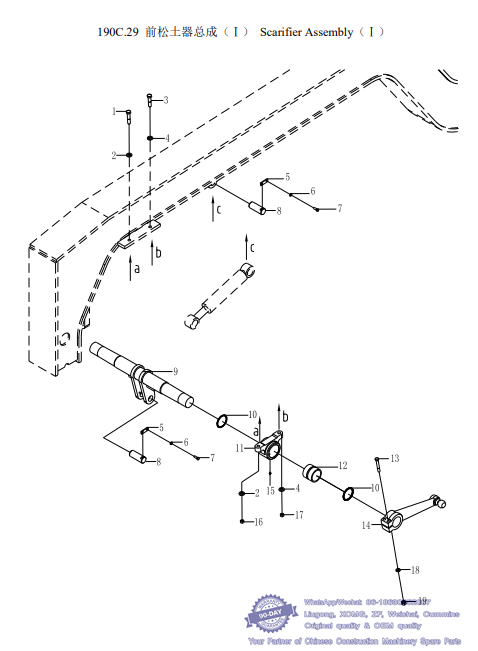

103 190C.29 前松土器总成（Ⅰ） Scarifier Assembly（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057820-00100 1 螺栓 M20×100ZnD Bolt 2 00005- Y
2 B-Q020490-00011 1 垫圈 20 Washer 4 00005- Y
3 B-G057850-00031 1 螺栓 M20×1.5×90ZnD Bolt 2 00005- Y
4 B-Q020490-00011 1 垫圈 20 Washer 4 00005- Y
5 Z-29C-130-00094 1 锁片 190C.13-46 Lock 2 00005- Y
6 B-Q020490-00003 1 垫圈 12 Washer 4 00005- Y
7 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 4 00005- Y
8 Z-29C-290-00049 1 销轴 190C.29-11 Pin 2 00005- Y
9 Z-29C-290-00020 2 主轴 190C.29.4 Shaft 1 00005- Y
10 Z-29C-290-00002 1 内防尘圈 190C.29.5 Dust seal 4 00005- Y
11 Z-29C-290-00029 1 支座 190C.29-3 Support 2 00005- Y
12 Z-29C-290-00028 1 衬套 190C.29-2 Bushing 2 00005- Y
13 B-G057820-00073 1 螺栓 M16×120ZnD Bolt 4 00005- Y
14 Z-29C-290-00030 1 连杆 190C.29.6 Arm 2 00005- Y
15 B-J07940A-00001 1 油杯 M10×1 Grease fitting 2 00005- Y
16 B-G061700-00018 1 螺母 M20ZnD Nut 2 00005- Y
17 B-G061710-00014 1 螺母 M20×1.5ZnD Nut 2 00005- Y
18 B-Q020490-00007 1 垫圈 16 Washer 4 00005- Y
19 B-G061700-00014 1 螺母 M16ZnD Nut 4 00005- Y

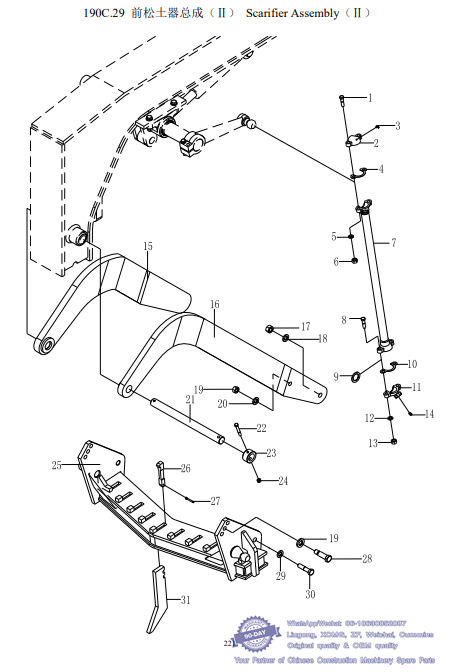

104 190C.29 前松土器总成（Ⅱ） Scarifier Assembly（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057820-00086 1 螺栓 M16×65ZnD Bolt 4 00005- Y
2 Z-29C-290-00045 1 球接 190C.29-8 Cap 2 00005- Y
3 B-J07940B-00004 1 油杯 90°M10×1 Grease fitting 2 00005- Y
4 Z-29C-290-00044 1 垫片 190C.29-7 Shim 10 00005- Y
5 B-Q020490-00007 1 垫圈 16 Washer 4 00005- Y
6 B-G061700-00014 1 螺母 M16ZnD Nut 4 00005- Y
7 Z-29C-290-00038 1 杆 190C.29.9 Rod 2 00005- Y
8 B-G057820-00086 1 螺栓 M16×65ZnD Bolt 4 00005- Y
9 Z-29C-290-00033 1 防尘圈 190C.29.7 Dust seal 2 00005- Y
10 Z-29C-290-00037 1 垫片 190C.29-4 Shim 10 00005- Y
11 Z-29C-290-00034 1 球接 190C.29.8 Cap 2 00005- Y
12 B-Q020490-00007 1 垫圈 16 Washer 4 00005- Y
13 B-G061700-00014 1 螺母 M16ZnD Nut 4 00005- Y
14 B-J07940B-00004 1 油杯 90°M10×1 Grease fitting 2 00005- Y
15 Z-29C-290-00023 2 右拉杆 190C.29.2 Right drawbar 1 00005- Y
16 Z-29C-290-00001 2 左拉杆 190C.29.1 Left drawbar 1 00005- Y
17 B-G061700-00024 1 螺母 M27ZnD Nut 2 00005- Y
18 B-Q020490-00017 1 垫圈 27 Washer 2 00005- Y
19 B-G061700-00023 1 螺母 M24ZnD Nut 2 00005- Y
20 B-Q020490-00015 1 垫圈 24 Washer 4 00005- Y
21 Z-29C-290-00046 1 轴 190C.29-9 Shaft 1 00005- Y
22 B-G057820-00060 1 螺栓 M14×100ZnD Bolt 2 00005- Y
23 Z-29C-290-00047 1 套筒 190C.29-10 Collar 2 00005- Y
24 B-G061700-00010 1 螺母 M14ZnD Nut 2 00005- Y
25 Z-29C-290-00006 1 支架 190C.29.3 Body 1 00005- Y
26 Z-29C-290-00043 1 楔块 190C.29-6 Wedge 11 00005- Y
27 B-G000910-00063 1 销 8×50ZnD Pin 11 00005- Y
28 B-G057820-00127 1 螺栓 M24×100ZnD Bolt 2 00005- Y
29 B-Q020490-00019 1 垫圈 30 Washer 2 00005- Y
30 Z-29C-290-00019 1 螺栓 190C.29-1 Bolt 2 00005- Y
31 Z-29C-290-00042 1 齿 190C.29-5 Tooth 11 00005- Y

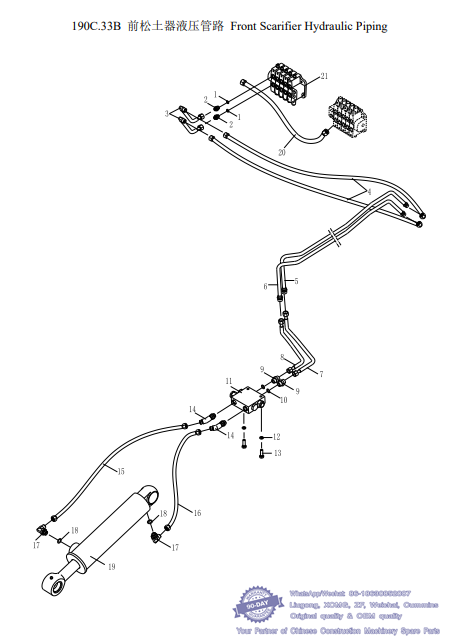

105 190C.33B 前松土器液压管路 Front Scarifier Hydraulic Piping -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-15-00003 1 O 形圈(19.18×2.46) O-ring 2 00005- Y
2 Z-29C-19B-00013 1 接头体 190C.19B.15 Joint 2 00005- Y
3 Z-29C-32C-00001 1 油管 190C.32C.6 Tube 2 00005- Y
4 Z-29C-33B-00006 1 软管总成 190C.33B.6 Hose ass’y 2 00005- Y
5 Z-29C-33B-00014 1 油管 190C.33B.4A Tube 1 00005- Y
6 Z-29C-33B-00012 1 油管 190C.33B.3A Tube 1 00005- Y
7 Z-29C-33B-00010 1 油管 190C.33B.2A Tube 1 00005- Y
8 Z-29C-33B-00008 1 油管 190C.33B.1A Tube 1 00005- Y
9 Z-29C-19B-00092 1 接头体 190C.19B.52 Joint 2 00005- Y
10 B-Q020510-00003 1 专用 O 形圈 16.7×3.4 O-ring 2 00005- Y
11 Z-29C-32A-00027 1 液控单向阀 190C.32A.4 Pilot check valve 1 00005- Y
12 B-Q020490-00023 1 垫圈 8 Washer 2 00005- Y
13 B-G057820-00165 1 螺栓 M8×60ZnD Bolt 2 00005- Y
14 Z-29C-19B-00043 1 接头体 190C.19B.27 Joint 2 00005- Y
15 Z-29C-33B-00007 1 软管总成 190C.33B.7 Hose ass’y 1 00005- Y
16 Z-29C-33B-00005 2 软管总成 190C.33B.5 Hose ass’y 1 00005- Y
17 Z-29C-10F-00025 1 接头体 190C.10F.18 Joint 2 00005- Y
18 B-Q020510-00002 1 专用 O 形圈 16.7×3.4 O-ring 2 00005- Y
19 Z-29C-33A-00014 1 前松土器油缸 190C.33A.5 Front Scarifier Cylinder 1 00005- Y
20 Z-29C-14K-00001 1 软管总成 190C.14K.1 Hose ass’y 1 00005- Y
21 W-07-00026 1 多路换向阀|5000-E129 Control valve R.H. 1 00005- Y
