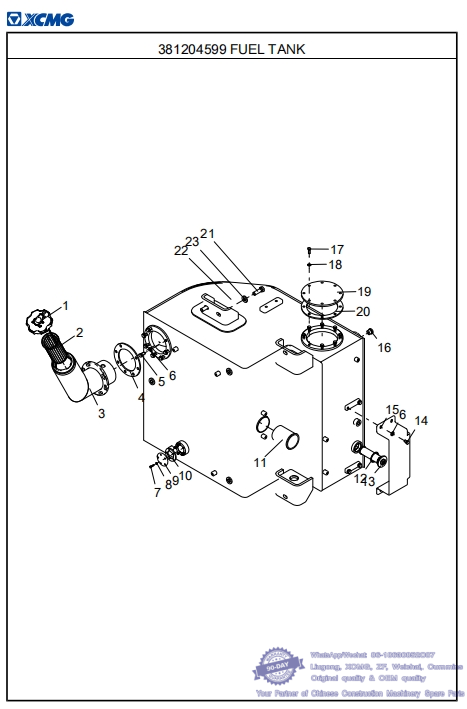

101 381204599 FUEL TANK-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 803419179 1 FUEL TANK COVER whatsapp 86-18630852087
2 803407888 1 DIESEL STRAINER
3 380402042 1 OIL FILLER
4 380401205 1 RUBBER MAT
5 805011330 7 BOLT M10×25 (DACROMET) GB/T5783-2000
6 329900302 11 THICKENED FLAT WASHER
7 805048872 5 BOLT M5×20 GB/T5783-2000
8 805338835 5 WASHER 5 GB/T97.1-2002
9 380401186 1 COVER PLATE
10 380401181 1 RUBBER RING
11 380402044 2 RUBBER RING whatsapp 86-18630852087
12 803164100 1 COMPOUND SEALING HARD GASKET 45#
13 803410729 1 OIL FILTER ASSEMBLY
14 805052302 4 BOLT M10×16 (DACROMET) GB/T5783-2016
15 380401177 1 BAFFLE
16 803174773 2 PLUG
17 805046509 16 BOLT M8×25 (DACROMET) GB/T5783-2000
18 329900301 16 THICKENED FLAT WASHER
19 380401194 2 CLEANING COVER
20 380401175 2 RUBBER MAT
21 805006290 4 BOLT M16×50 (DACROMET) GB/T5783-2000
22 381204598 1 FUEL TANK
23 805338296 4 WASHER 16 GB/T1230-2006 whatsapp 86-18630852087

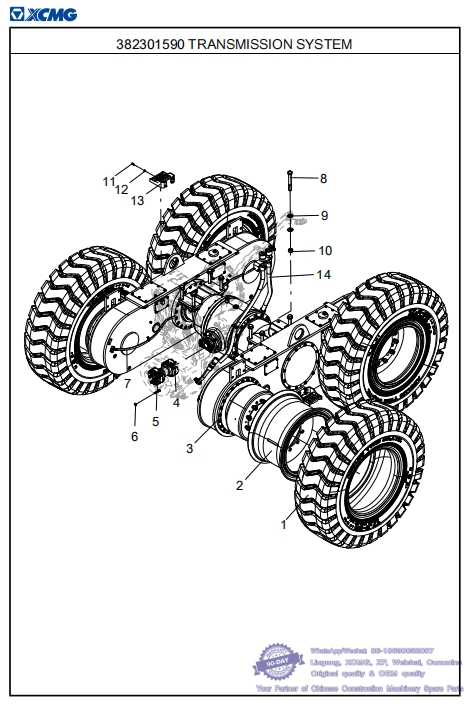

102 382301590 TRANSMISION SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 800307681 4 TIRE whatsapp 86-18630852087
2 380900930 4 RIM ASSY
3 800365950 1 DRY DRIVING AXLE OF GRADER
4 800363179 1 TRANSMISSION SHAFT (L=230)
5 805052707 8 BOLTL=55
6 329900303 8 THICKENED FLAT WASHER whatsapp 86-18630852087
7 380800400 1 GREASE FILLING ON REAR AXLE 214
8 805047454 8 BOLT M24×2×180 GB/T5785-2000
9 805338299 16 WASHER 24 (DACROMET) GB/T1230-2006
10 805238918 8 NUT M24×2 (DACROMET) GB/T6171-2000
11 805046507 8 BOLT M8×20 (DACROMET) GB/T5783-2000
12 329900301 8 THICKENED FLAT WASHER
13 382301536 2 LADDER ASSEMBLY
14 382301197 1 OIL FILLING DEVICE 216 whatsapp 86-18630852087

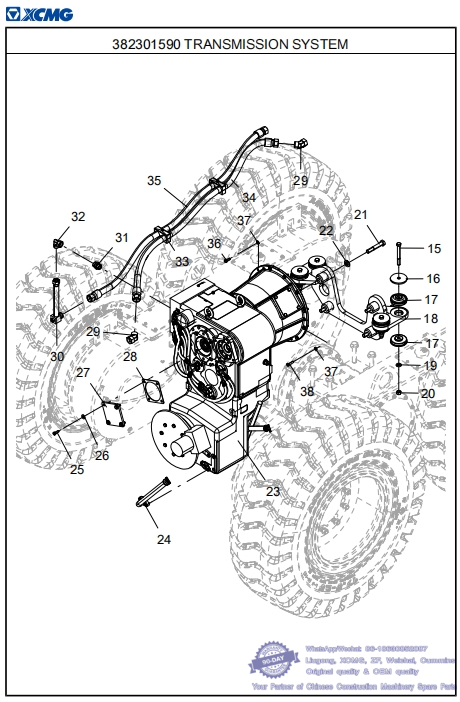

103 382301590 TRANSMISSION SYSTEM-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
15 805046465 4 BOLT M16×140 (DACROMET) GB/T5782-2000 whatsapp 86-18630852087
16 382300255 4 GLAND
17 800160421 8 SHOCK ABSORBER
18 382300254 1 TRANSMISSION MOUNTING BRACKET
19 329900304 4 THICKENED FLAT WASHER
20 805046476 4 NUT M16 (DACROMET) GB/T6170-2000
21 805006421 4 BOLT M20×120 GB/T5782-2000
22 805338297 4 WASHER 20 (DACROMET) GB/T1230-2006
23 800360659 1 FLUID POWER GEAR-BOX 218 whatsapp 86-18630852087
24 382300247 1 ASSEMBLY OF OIL FILLING PIPE 286
25 805046416 4 BOLT M10×30 (DACROMET) GB/T5783-2000
26 329900297 4 THICKENED LARGE WASHER
27 380400971 1 PRESSING PLATE
28 380400970 1 BASE PLATE
29 803402037 2 JOINT
30 381600461 1 METAL PIPE ASSEMBLY whatsapp 86-18630852087
31 803164755 1 JOINT
32 803173684 1 JOINT
33 803444485 2 PIPE CLAMP
34 803414212 1 HOSE ASSEMBLY
35 803419681 1 HOSE ASSEMBLY
36 805046473 12 BOLT M10×30 (DACROMET) GB/T5783-2000
37 329900302 20 THICKENED FLAT WASHER
38 805041485 8 BOLT 3/8 L=40 ]3/8-16×40-10.9 whatsapp 86-18630852087

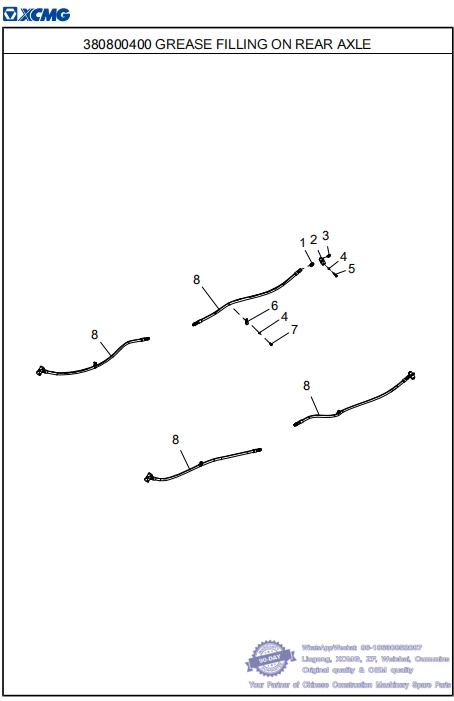

104 380800400 GREASE FILLING ON REAR AXLE-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301590 TRANSMISSION SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803103319 8 JOINT whatsapp 86-18630852087
2 380500426 4 FRONT TRANSITION CONNECTING BLOCK
3 801103215 4 OIL CUP M10×1 JB/T7940.1-1995
4 805338258 12 WASHER 6 (DACROMET) GB/T93-1987 whatsapp 86-18630852087
5 805046497 8 BOLT M6×25 (DACROMET) GB/T5783-2000
6 380500427 4 PIPE CLAMP
7 805046494 4 BOLT M6×12 (DACROMET) GB/T5783-2000
8 803191747 4 HOSE ASSEMBLY whatsapp 86-18630852087

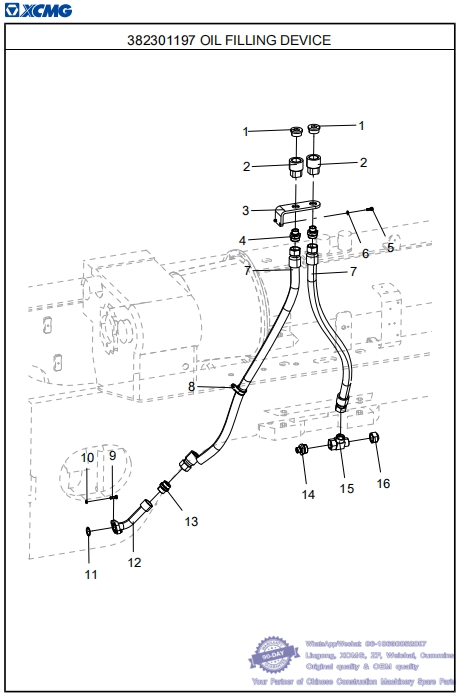

105 382301197 OIL FILLING DEVICE-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301590 TRANSMISSION SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803300238 2 PLUG whatsapp 86-18630852087
2 381201460 2 OIL CUP
3 382301195 1 MOUNTING PLATE
4 803196196 2 JOINT
5 805046508 2 BOLT M8×20 (DACROMET) GB/T5783-2000
6 329900301 2 THICKENED FLAT WASHER
7 803418486 2 HOSE ASSEMBLY
8 803199330 1 CUTTING SLEEVE Φ40 TJBC
9 805046484 2 BOLT M8×25 (DACROMET) GB/T5783-2000
10 805338331 2 WASHER 8 NORD-LOCK whatsapp 86-18630852087
11 801100236 1 O-RING 30×3.55 GB/T3452.1-2005
12 382301577 1 OIL FILLING PIPE
13 803100723 1 JOINT
14 803164764 1 JOINT
15 803103777 1 JOINT
16 803177600 1 PLUG whatsapp 86-18630852087
