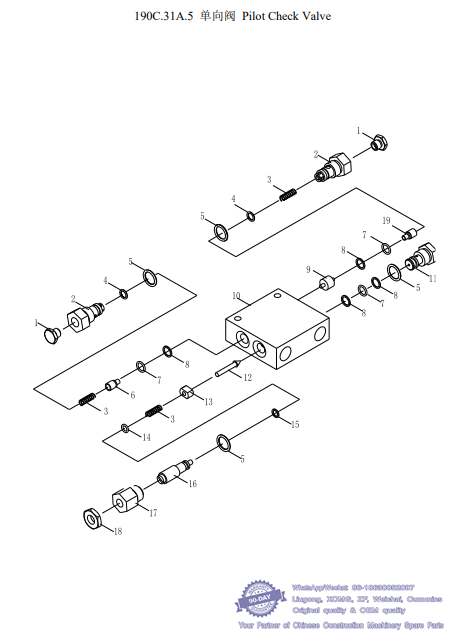

111 190C.31A.5 单向阀 Pilot Check Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-31A-00018 1 单向阀 190C.31A.5 Valve ass’y, Pilot check Y
1 .Z-29C-19A-00077 1 .螺堵 190C.19A.21.1-3 .Plug 2 00005- N Y
2 .Z-29C-19A-00026 1 .阀套 190C.19A.21.1-2 .Valve cover 2 00005- N Y
3 .Z-29C-19A-00016 1 .弹簧 190C.19A.21.1-1 .Spring 3 00005- N Y
4 .B-Q020510-00001 1 .专用 O 形圈 10.9×2.3 .O-ring 2 00005- N Y
5 .B-Q020510-00005 1 .专用 O 形圈 20.7×3.4 .O-ring 4 00005- N Y
6 .Z-29C-19A-00016 1 .阀芯 190C.19A.26.1-1 .Valve core 1 00005- N Y
7 .B-Q020710-00026 1 .O 形圈 18×2.4 .O-ring 3 00005- N Y
8 .B-Q020780-00003 1 .O 形圈用挡圈 A18×14 .O-ring 4 00005- N Y
9 .Z-29C-19A-00150 1 .活塞 190C.19A.28-2 .Piston 1 00005- N Y
10 .Z-29C-19A-00151 1 .阀体 190C.19A.28-3 .Valve body 1 00005- N Y
11 .Z-29C-19A-00152 1 .螺塞 190C.19A.28-4 .Plug 1 00005- N Y
12 .Z-29C-19A-00154 1 .锥阀芯 190C.19A.28-6 .Valve core 1 00005- N Y
13 .Z-29C-19A-00153 1 .阀套 190C.19A.28-5 .Valve cover 1 00005- N Y
14 .B-Q020710-00018 1 .O 形圈 14×2.4 .O-ring 1 00005- N Y
15 .B-Q020780-00004 1 .O 形圈用挡圈 A14×10 .O-ring 1 00005- N Y
16 .Z-29C-19A-00156 1 .调节螺钉 190C.19A.28-8 .Bolt 1 00005- N Y
17 .Z-29C-19A-00149 1 .阀套 190C.19A.28-1 .Valve cover 1 00005- N Y
18 .Z-29C-19A-00157 1 .螺母 190C.19A.28-9 .Nut 1 00005- N Y
19 .Z-29C-19A-00078 1 .阀芯 190C.19A.21.1-4 .Valve core 1 00005- N Y

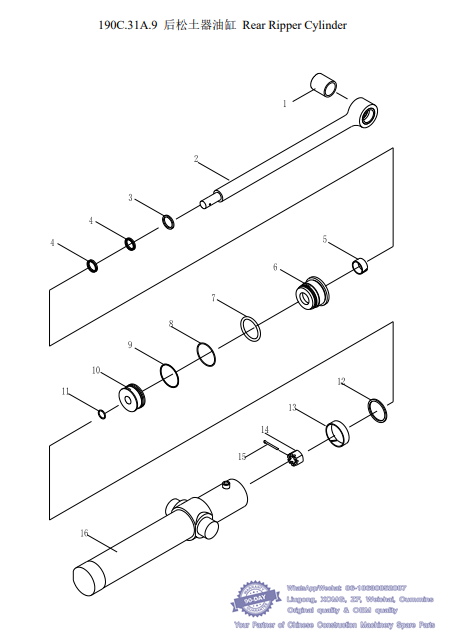

112 190C.31A.9 后松土器油缸 Rear Ripper Cylinder -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
Z-29C-31A-00007 1 后松土器油缸 190C.31A.9 Cylinder ass’y Y
1 Z-29C-31A-00032 1 轴套 190C.31A.9-2 Shaft sleeve 1 00005- Y
2 Z-29C-31A-00023 1 活塞杆 190C.31A.9-1 Piston rod 1 00005- Y
3 B-G10708C-00010 1 防尘圈 FC50×58×5 Dustbad 1 00005- N Y
4 B-G10708A-00006 1 密封圈 Y50×60×8 Sleeve 2 00005- N Y
5 Z-29C-31A-00022 1 支承环 190C.31A.9-4 Support ring 1 00005- N Y
6 Z-29C-31A-00024 1 缸头 190C.31A.9-3 Cylinder head 1 00005- Y
7 B-Q020710-00003 1 O 形圈 105×3.1 O-ring 1 00005- N Y
8 B-Q020710-00001 1 O 形圈 100×3.1 O-ring 1 00005- N Y
9 B-Q020780-00005 1 挡圈 A100×95 Collar 1 00005- Y
10 B-Q020710-00059 1 O 形圈 38×3.1 O-ring 1 00005- N Y
11 Z-29C-31A-00031 1 活塞 190C.31A.9-5 Piston 1 00005- Y
12 W-15-00104 1 斯特封 1000|S-55013 Sleeve 1 00005- N Y
13 Z-29C-31A-00030 1 支承环 190C.31A.9-6 Support ring 1 00005- N Y
14 B-G094570-00007 1 螺母 M33×3ZnD Nut 1 00005- Y
15 B-G000910-00059 1 销 6.3×60ZnD Pin 1 00005- Y
16 Z-29C-31A-00025 1 缸体 190C.31A.9.1 Cylinder body 1 00005- Y

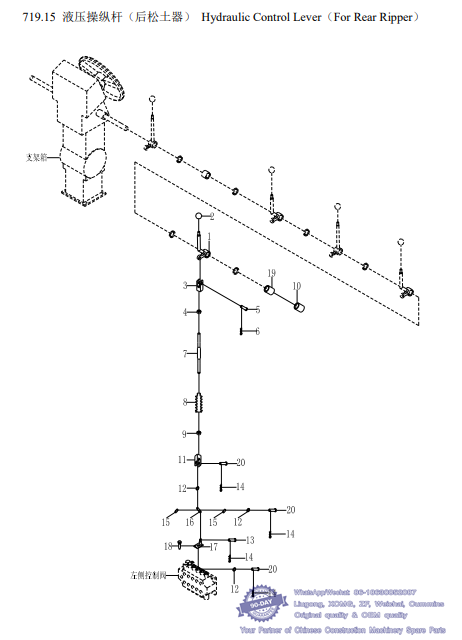

113 719.15 液压操纵杆（后松土器） Hydraulic Control Lever（For Rear Ripper） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-79H-150-00003 1 操纵杆719H.15-3 Lever 1 00005- Y
2 W-12-00233 1 手柄 Knob 1 00005- Y
3 Z-22H-15E-00006 1 横夹220H.15E-5 Yoke,L.H.Thread 1 00005- Y
4 B-G061720-00018 1 螺母M8-L-ZnD Nut,L.H.Thread 1 00005- Y
5 B-G008480-00040 1 销轴B8×22ZnD Pin 1 00005- Y
6 Z-29C-15A-00001 1 开口销190C.15A-17 Pin, Snap 1 00005- Y
7 Z-79H-150-00003 3 连杆722.15-3 Rod 1 00055- Y
8 Z-722-150-00006 1 橡皮套722.15-1 Leather case 1 00005- Y
9 B-G061700-00036 1 螺母M8ZnD Nut 1 00005- Y
10 W-12-00023 1 轴套SF-01 0806 Sheath 2 00005- Y
11 Z-719-150-00007 4 横夹719.15-4 Yoke 1 00055- Y
12 B-G00097B-00019 1 垫圈 5 ZnD Washer 4 00005- Y
13 Z-29C-15A-00019 2 销190C.15A-2 Pin 1 00055- Y
14 Z-29C-15A-00063 1 开口销190C.15A-18 Pin, Snap 4 00005- Y
15 Z-719-150-00005 2 板 719.15-2 Plate 2 00055- Y
16 Z-719-150-00004 2 连接板719.15-1 Plate 1 00055- Y
17 Z-719-150-00001 2 连接块719.15.1 Joint 1 00055- Y
18 Z-719-150-00006 1 螺钉719.15-3 Bolt 2 00055- Y
19 W-12-00175 1 轴套 SF-01 2830 Sheath 1 00005- Y
20 Z-719-150-00008 2 销 719.15-5 Pin 3 00055- Y

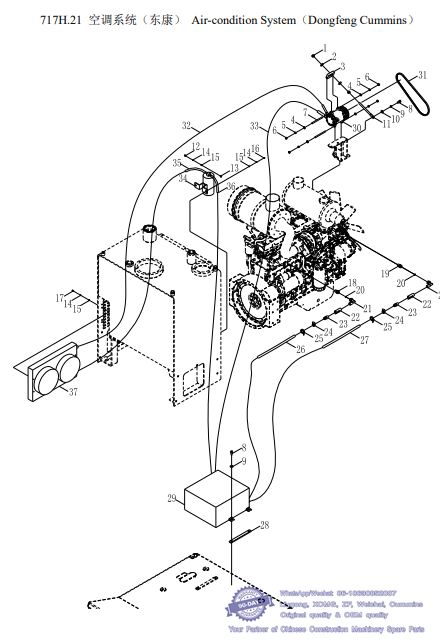

114 717H.21 空调系统（东康） Air-condition System（Dongfeng Cummins） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G061700-00010 1 螺母 M14ZnD Nut 2 00005- Y
2 B-Q020490-00005 1 垫圈 14 Washer 2 00005- Y
3 Z-14H-210-00004 1 支座 Z40H.21-2 Support 1 00005- Y
4 B-G00097B-00002 1 垫圈 10ZnD Washer 4 00005- Y
5 B-G000930-00001 1 垫圈 10 Washer 4 00005- Y
6 B-G061700-00003 1 螺母 M10ZnD Nut 4 00005- Y
7 Z-15E-21G-00001 1 双头螺栓 Z50E.21G-3 Bolt 2 00005- Y
8 B-G057830-00034 1 螺栓 M12X30ZnD Bolt 1 00005- Y
9 B-G000930-00003 1 垫圈 12 Washer 5 00005- Y
10 B-Q020490-00003 1 垫圈 12 Washer 5 00005- Y
11 Z-14H-210-00002 1 调节螺杆 Z40H.21-1 Screw 1 00005- Y
12 B-G057830-00159 1 螺栓 M6×50ZnD Bolt 1 00005- Y
13 B-G061700-00034 1 螺母 M6ZnD Nut 1 00005- Y
14 B-G000930-00015 1 垫圈 6 Washer 7 00005- Y
15 B-G00097B-00021 1 垫圈 6ZnD Washer 7 00005- Y
16 B-G057830-00128 1 螺栓 M6×12ZnD Bolt 2 00005- Y
17 B-G057830-00130 1 螺栓 M6×16ZnD Bolt 4 00005- Y
18 Z-15H-21A-00002 1 接管 Z50H.21A-1 Joint pipe 1 00005- Y
19 Z-130-200-00004 1 接管 Z30.20-4 Joint pipe 1 00005- Y
20 B-Q020710-00023 1 O 型圈 16×2.4 O-ring 2 00005- Y
21 Z-130-200-00001 1 接管 Z30.20.4 Joint pipe 2 00005- Y
22 W-15-00051 1 球阀 1/2 Valve 2 00005- Y
23 Z-15B-210-00002 2 接头 Z50B.21-5 Joint 2 00005- Y
24 B-J088700-00012 1 喉箍 d25 Clamp 4 00005- Y
25 B-Q020020-00004 1 尼龙箍 90 Nylon hoop 8 00005- Y
26 Z-718-210-00001 1 夹布胶管 Φ16 718.21-1 Hose 1 00005- Y
27 Z-718-210-00002 1 夹布胶管 Φ16 718.21-2 Hose 1 00005- Y
28 Z-29C-210-00007 1 蒸发器垫 190C.21-2 Evaporator Washer 2 00005- Y
29 W-08-00258 1 空调器总成 GQT-72F Evaporator 1 00005- Y
30 1 压缩机 6DT10-102 Compressor 1 00005- Y
31 P-C04-3056 1 三角带 A-1195(17-470) Deltoid Strip 1 00005- Y
32 1 管路组件 GQT72F-010 Hose 1 00005- Y
33 1 管路组件 GQT7C/3-013 Hose 1 00005- N Y
34 1 储液器 GQT46E-014 Tank 1 00005- N Y
35 1 管路组件 GQT72F-011 Hose 1 00005- N Y
36 1 管路组件 1-44B-1800 Hose 1 00005- N Y
37 1 冷凝器 GQL-72F Condensation 1 00005- Y

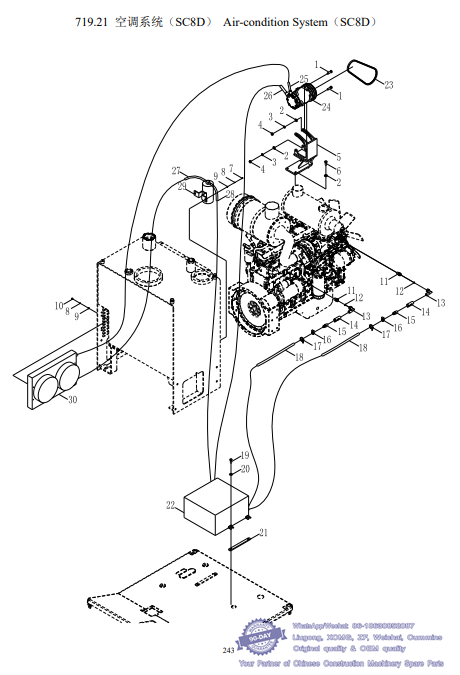

115 719.21 空调系统（SC8D） Air-condition System（SC8D） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00012 1 螺栓 M10×35ZnD Bolt 4 00005- Y
2 B-G00097B-00002 1 垫圈 10ZnD Washer 8 00005- Y
3 B-G000930-00001 1 垫圈 10 Washer 4 00005- Y
4 B-G061700-00003 1 螺母 M10ZnD Nut 4 00005- Y
5 Z-318-210-00002 2 压缩机支架 YZ18J.21.1 Bracket 1 00005- Y
6 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 4 00005- Y
7 B-G057830-00128 1 螺栓 M6×12ZnD Bolt 2 00005- Y
8 B-G000930-00015 1 垫圈 6 Washer 7 00005- Y
9 B-G00097B-00021 1 垫圈 6ZnD Washer 7 00005- Y
10 B-G057830-00130 1 螺栓 M6×16ZnD Bolt 4 00005- Y
11 Z-130-200-00004 2 接头 Z30.20-4 Joint 2 00005- Y
12 B-Q020710-00023 1 O 形圈 16×2.4 O-ring 2 00005- Y
13 Z-130-200-00001 1 接管 Z30.20.4 Joint pipe 2 00005- Y
14 W-15-00051 1 球阀 1/2"Q11F-16T Valve 2 00005- Y
15 Z-13E-190-00001 1 接头 Z30E.19-1 Joint 2 00005- Y
16 B-J088700-00012 1 喉箍 d25 Clamp 4 00005- Y
17 B-Q020020-00004 1 尼龙箍 90 Nylon hoop 8 00005- Y
18 Z-29C-210-00005 1 夹布胶管Φ16×2000 190C.21-4 Hose 2 00005- Y
19 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005- Y
20 B-Q020490-00003 1 垫圈 12 Washer 4 00005- Y
21 Z-29C-210-00007 1 蒸发器垫 190C.21-2 Evaporator washer 2 00005- Y
22 W-08-00258 1 空调器总成 GQT-72F Air-condition 1 00005- Y
23 P-C04-3056 1 三角带 A-1168(17-470) Deltoid strip 1 00005- Y
24 1 压缩机 6DT10-102 Compressor 1 00005- Y
25 1 管路组件 Hose 1 00005- N Y
26 1 管路组件 Hose 1 00005- N Y
27 1 管路组件 Hose 1 00005- N Y
28 1 管路组件 Hose 1 00005- N Y
29 1 储液器 GQT46E-014 Tank 1 00005- Y
30 1 冷凝器 GQL-72F Condensation 1 00005- Y

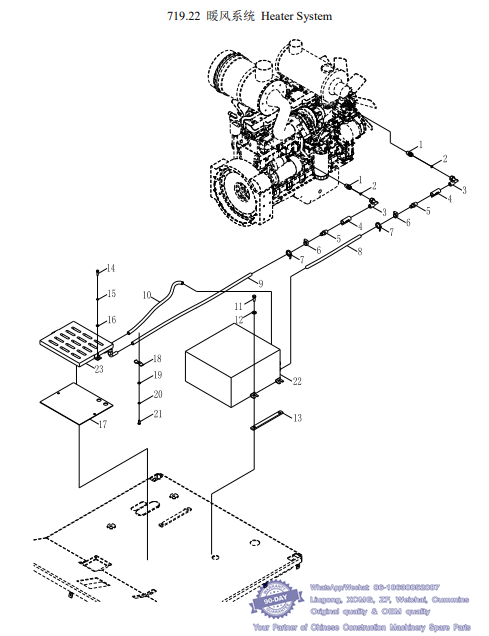

116 719.22 暖风系统 Heater System -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-130-200-00007 2 接头 Z30.20-5（Cummins） Joint 2 00005- Y
Z-130-200-00004 2 接头 Z30.20-4（SC8D） Joint 2 00005- Y
2 B-Q020710-00023 1 O 形圈 16×2.4 O-ring 2 00005- Y
3 Z-130-200-00001 1 接管 Z30.20.4 Joint pipe 2 00005- Y
4 W-15-00051 1 球阀 1/2"Q11F-16T Valve 2 00005- Y
5 Z-15B-210-00002 2 接头 Z50B.21-5 Joint 2 00005- Y
6 B-J088700-00012 1 喉箍 d25 Clamp 4 00005- Y
7 B-Q020020-00004 1 尼龙箍 90 Nylon hoop 6 00005- Y
8 Z-26H-22A-00003 1 连接水管 Φ16×2300 165H.22A-3（Cummins） Hose 1 00005- Y
Z-719-220-00003 1 连接水管Φ16×2000 719.22-3（SC8D） Hose 1 00005- Y
9 Z-26H-22A-00001 1 连接水管 Φ16×2300 165H.22A-1（Cummins） Hose 1 00005- Y
Z-719-220-00001 1 连接水管Φ16×2400 719.22-1（SC8D） Hose 1 00005- Y
10 Z-26H-22A-00002 1 连接水管 Φ16×1200 165H.22A-2（Cummins） Hose 1 00005- Y
Z-719-220-00002 1 连接水管 Φ16×800 719.22-2（SC8D） Hose 1 00005- Y
11 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005- Y
12 B-Q020490-00003 1 垫圈 12 Washer 4 00005- Y
13 Z-29C-210-00007 1 蒸发器垫 190C.21-2 Pad 2 00005- Y
14 B-G057830-00146 1 螺栓 M8×30ZnD Bolt 2 00005- Y
15 B-G000930-00017 1 垫圈 8 Washer 2 00005- Y
16 B-G00097B-00023 1 垫圈 8ZnD Washer 2 00005- Y
17 Z-29H-220-00001 2 踏脚暖气片垫 190H.22-4 Pad 1 00005- Y
18 Z-13E-220-00001 2 管夹 Z30E.22-1 Pipe clamp 2 00005- Y
19 B-G00097B-00002 1 垫圈 10ZnD Washer 1 00005- Y
20 B-G000930-00001 1 垫圈 10 Washer 1 00005- Y
21 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 1 00005- Y
22 W-08-00139 1 暖风机总成 GK17-5.0R8 Heater 1 00005- Y
23 1 踏脚暖气片 GK17-5.0R8-10 Radiator 1 00005-
