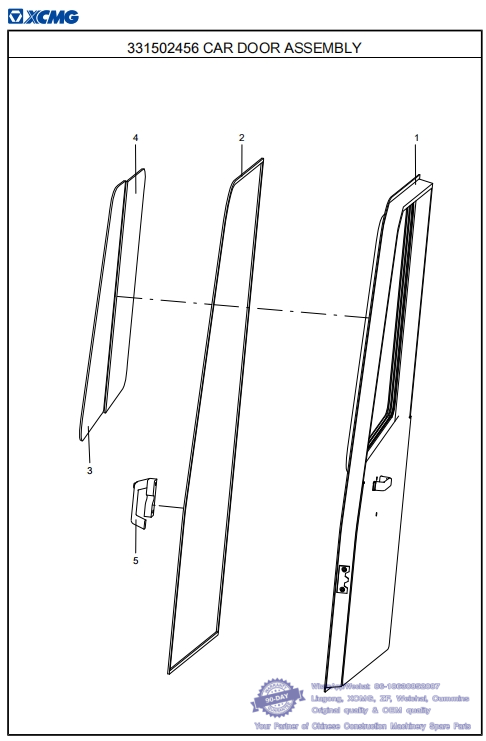

111 331502456 CAR DOOR ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502441 DRIVER’S CAB
No. PART NUMBER QTY NAME NOTE PAGE
1 331505441 1 RIGHT CAR DOOR whatsapp 86-18630852087
2 802154682 1 DOOR SEALING CLIP
3 331504241 1 IN FRONT OF AUTO DOOR GLASS
4 331504242 1 IN REAR OF AUTO DOOR GLASS
5 802152166 1 whatsapp 86-18630852087
RIGHT DOOR LOCK ASSEMBLY (INCLUDING INNER AND OUTER HANDLE
AND STANDARD INSTALLATION PARTS)
112 802139895 DRIVER’S CAB SUPERCHARGER-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502434 CAB
No. PART NUMBER QTY NAME NOTE PAGE
1 802154998 1 SUPERCHARGER FAN whatsapp 86-18630852087
2 803403535 1 TURBOCHARGER FILTER ELEMENT

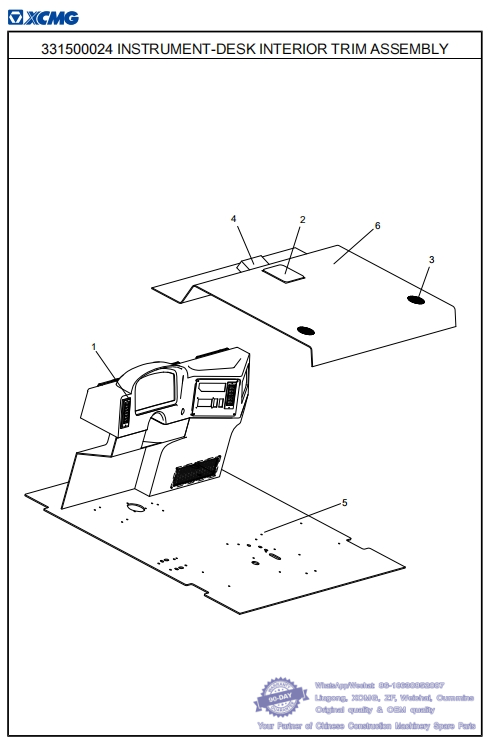

113 331500024 INSTRUMENT-DESK INTERIOR TRIM ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502434 CAB
No. PART NUMBER QTY NAME NOTE PAGE
1 331505222 1 DASHBOARD ASSEMBLY 234 whatsapp 86-18630852087
2 802153532 1 INTERIOR DOME LIGHT
3 802153879 2 SPEAKER whatsapp 86-18630852087
4 802150476 1 RADIO-CASSETTE PLAYER
5 802153882 1 GROUND MAT
6 331505437 1 CEILING

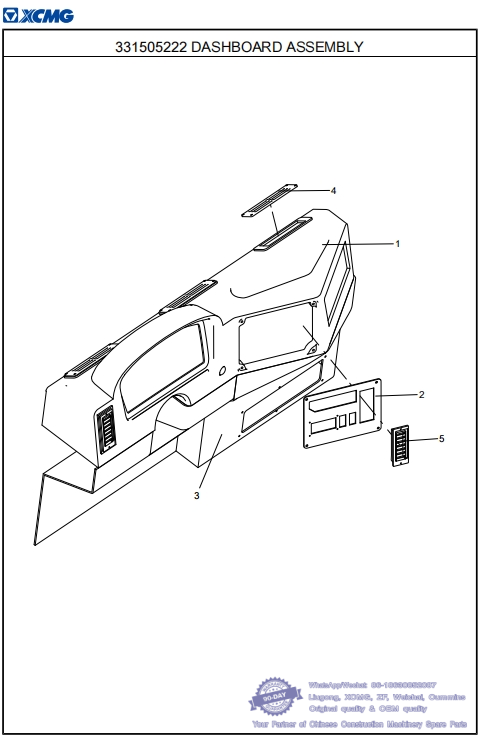

114 331505222 DASHBOARD ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500024 INSTRUMENT-DESK INTERIOR TRIM ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 802153531 1 INSTRUMENT DESK whatsapp 86-18630852087
2 331504091 1 PLATE
3 331505442 1 LOWER COAMING whatsapp 86-18630852087
4 802155555 3 DEFROSTING VENTILATION ORIFICE (INCLUDING STANDARD INSTALLATION PARTS)
5 802152173 2 SQUARE TUYERE (INCLUDING MOUNTING STANDARD PARTS)

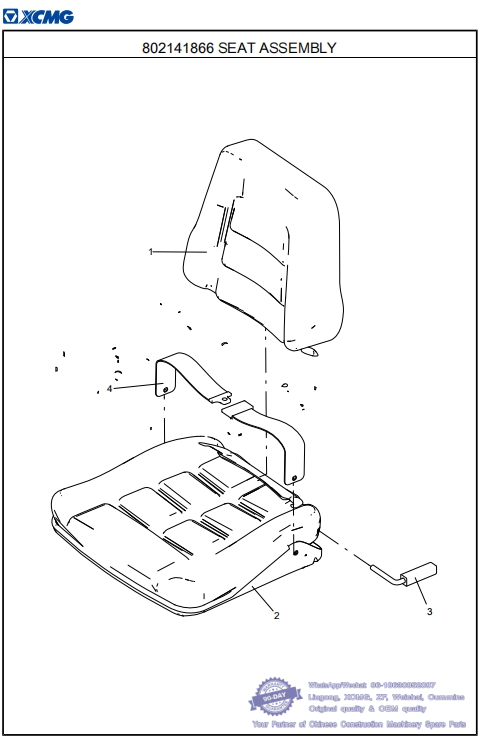

115 802141866 SEAT ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502434 CAB
No. PART NUMBER QTY NAME NOTE PAGE
1 802155860 1 BACKREST whatsapp 86-18630852087
2 802155863 1 SEAT CUSHION
3 802155865 1 ADJUSTMENT LEVER
4 802155862 1 SAFETY BELT whatsapp 86-18630852087
