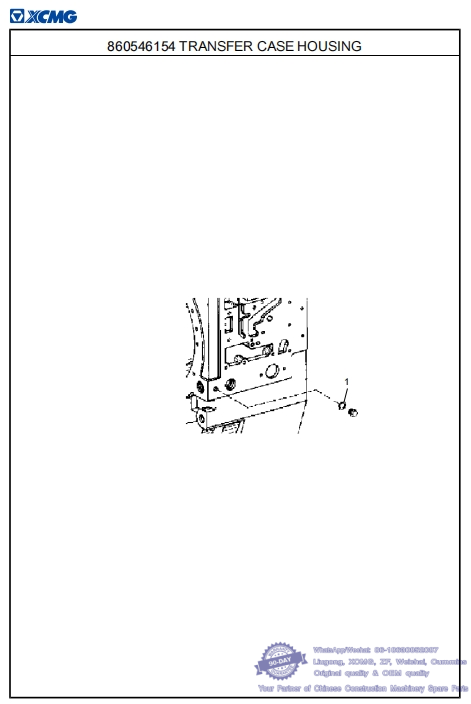

111 860546154 TRANSFER CASE HOUSING-- XCMG Motor Grader GR2205T Spare Parts Catalog
800360659 FLUID POWER GEAR-BOX
No. PART NUMBER QTY NAME NOTE PAGE
1 860151422 1 ORING whatsapp 86-18630852087

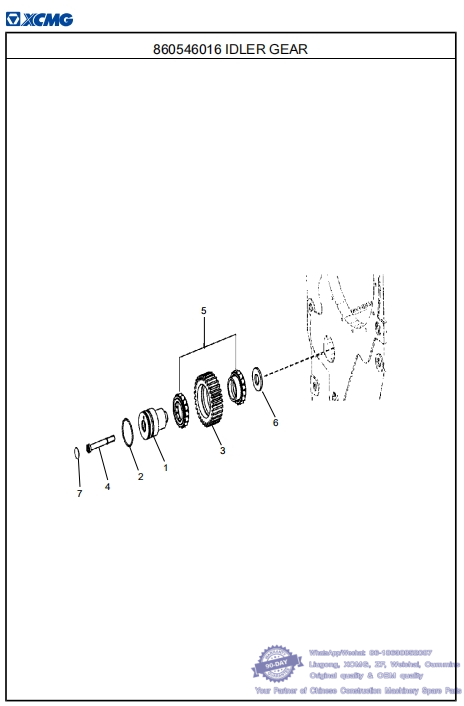

112 860546016 IDLER GEAR-- XCMG Motor Grader GR2205T Spare Parts Catalog
800360659 FLUID POWER GEAR-BOX
No. PART NUMBER QTY NAME NOTE PAGE
1 800106931 1 IDLER SHAFT
2 860124371 1 O-RING whatsapp 86-18630852087
3 860546250 1 IDLER GEAR
4 860116434 1 CAP SCREW
5 800107098 1 BEARING whatsapp 86-18630852087
6 800308381 1 GASKET
7 860116163 1 PACKING DISC whatsapp 86-18630852087

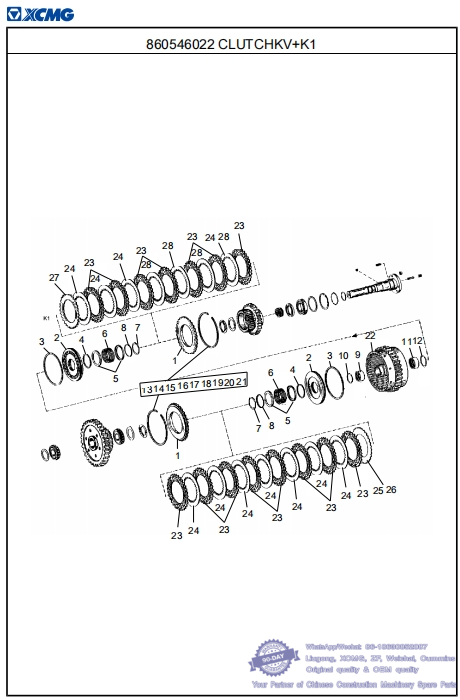

113 860546022 CLUTCHKV+K1-- XCMG Motor Grader GR2205T Spare Parts Catalog
800360659 FLUID POWER GEAR-BOX
No. PART NUMBER QTY NAME NOTE PAGE
1 800106921 2 END SHIM whatsapp 86-18630852087
2 800107027 2 PISTON
3 860139053 2 PROFILE SEALING RING
4 860139054 2 PROFILE SEALING RING
5 860139052 2 COMPRESSION SPRING
6 860139055 4 GUIDE RING
7 860139049 2 V-RING
8 860139056 2 GUIDE RING
9 800107081 1 ROLL NEDDLE BUSHING
10 800308456 1 ELASTICITY RETAINER RING
11 800107082 1 ROLL NEDDLE BUSHING
12 800308457 1 ELASTICITY RETAINER RING
13 800308397 2 SNAP RING whatsapp 86-18630852087
14 860157305 2 SNAP RING
15 860116365 2 SNAP RING
16 860157303 2 SNAP RING
17 860116364 2 SNAP RING
18 860157306 2 SNAP RING
19 860116366 2 SNAP RING
20 860157304 2 SNAP RING
21 860116367 2 SNAP RING
22 860546268 1 PLATE RAIL
23 860139046 15 CLUTCH OUTPUT DISC
24 860139061 11 CLUTCH PLATE
25 860143070 1 EXTERNAL FRICTION DISCZF
26 860546269 1 CLUTCH OUTPUT DISC
27 860139048 1 CLUTCH OUTPUT DISC
28 860139060 4 CLUTCH PLATE whatsapp 86-18630852087

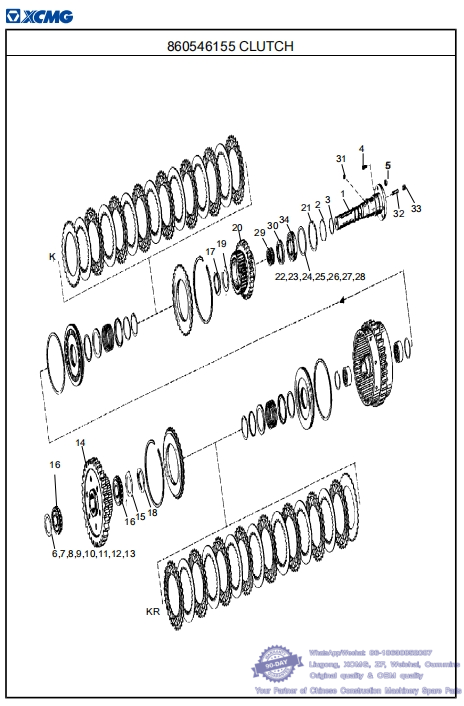

114 860546155 CLUTCH-- XCMG Motor Grader GR2205T Spare Parts Catalog
800360659 FLUID POWER GEAR-BOX
No. PART NUMBER QTY NAME NOTE PAGE
1 800107026 1 AXLE whatsapp 86-18630852087
2 860119603 1 O-RING
3 860517066 3 BUCKLE SEALING RING
4 860116248 2 STUD
5 860116184 2 NUT
6 860116355 1 GASKET
7 860116356 1 GASKET
8 860116357 1 GASKET
9 860116358 1 GASKET
10 860116359 1 GASKET
11 860116360 1 GASKET whatsapp 86-18630852087
12 860116361 1 GASKET
13 860116362 1 GASKET
14 860546040 1 GEAR
15 800107065 1 THRUST WASHER
16 800107097 1 CYL. ROLLER BEARING
17 860139063 1 THRUST WASHER
18 860517076 1 LOCK PLATE
19 860139051 1 WASHER
20 860546815 1 GEAR
21 860517089 1 HOLE CIRCLIP
22 860545970 1 REGULATING PAD
23 800107257 1 REGULATING PAD whatsapp 86-18630852087
24 800107259 1 REGULATING PAD
25 800107240 1 REGULATING PAD
26 800107266 1 REGULATING PAD
27 800107241 1 REGULATING PAD
28 800107255 1 REGULATING PAD
29 860155420 1 NEEDLE SUBASSEMBLY
30 805403624 1 RETAINER RING
31 860545973 2 BALL VALVE
32 805604814 2 PIN
33 860545971 2 SET SCREW whatsapp 86-18630852087

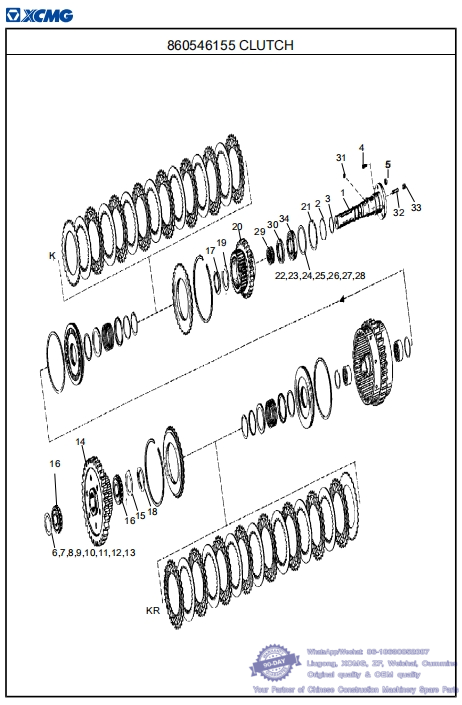

115 860546155 CLUTCH-- XCMG Motor Grader GR2205T Spare Parts Catalog
800360659 FLUID POWER GEAR-BOX
No. PART NUMBER QTY NAME NOTE PAGE
34 800107092 1 BALL BEARING6009 whatsapp 86-18630852087
