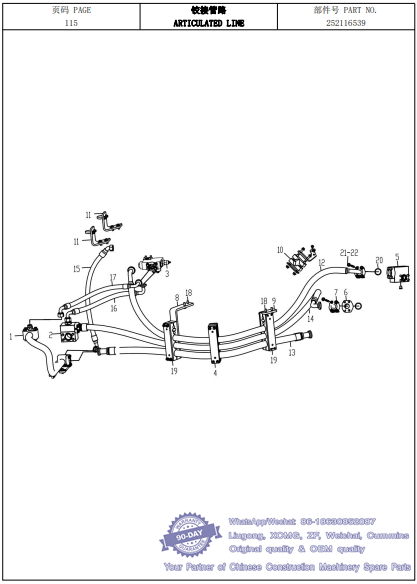

121 铰接管路ARTICULATED LINE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 253007886 分配阀回油钢管组件 TUBE GROUP 1
2 253008147 分配阀进油块安装组件 BLOCK GROUP 1
3 252911984 卸荷阀组件UNLOADING VALVEGROUP 1
4 252909967 管夹组件 CLAMP GROUP 1
5 252911981 转向泵出油块组件 BLOCK GROUP 1
6 269901946 测压法兰 FLANGE 1
7 803164234 法兰组件 FLANGE GROUP 1
8 252909520 支板 PLANK 1
9 252909521 支板 PLANK 1
10 252909514 管夹总成 CLAMP ASSE＇Y 1
11 252909530 翻斗钢管固定组件 TUBE FIXED GROUP 2
12 803414205 软管总成 HOSE ASSE＇Y 1
13 252908337 软管总成 HOSE ASSE＇Y 1
14 252114647 软管总成 HOSE ASSE＇Y 1
15 803414350 软管总成 HOSE ASSE＇Y 1
16 803416438 软管总成 HOSE ASSE＇Y 1
17 803414192 软管总成 HOSE ASSE＇Y 1
18 805048006 螺栓 M10×30(达克罗) BOLT 4 GB/T16674.1-2004
19 252909515 管夹组件 CLAMP GROUP 2
20 803401127 O 形圈 32.92×3.53 O-RING 2
21 805002240 螺柱 M10×80 BOLT 4 GB/T901-1988
22 805238533 螺母 M10(达克罗) NUT 4 GB/T6177.1-2000

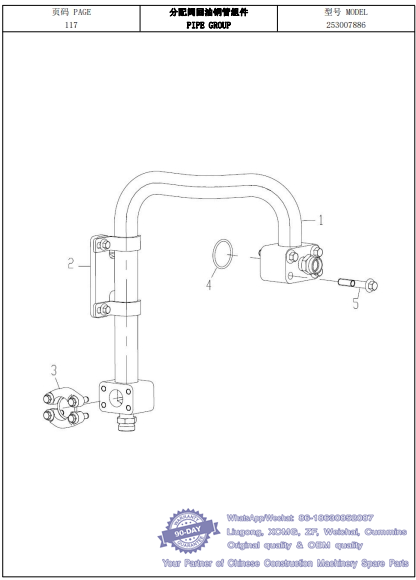

122 分配阀回油钢管组件PIPE GROUP -- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252113923 分配阀回油钢管 TUBE 1
2 252909509 分配阀回油钢管固定组件 FIXED GROUP 1
3 252911080 法兰组件 FLANGE GROUP 1
4 803401133 O 形圈 47.22×3.53 O-RING 1
5 805048023 螺栓 M12×70(达克罗) BOLT 4 GB/T16674.1-2004

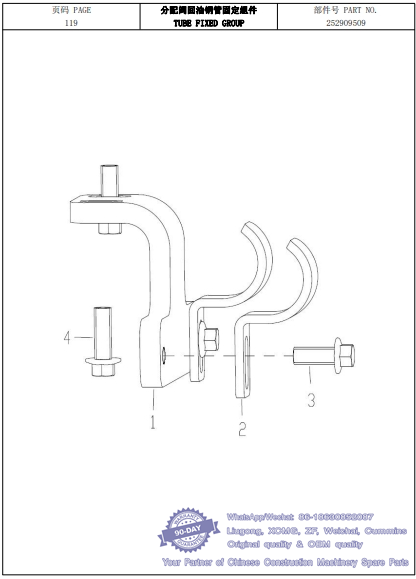

123 分配阀回油钢管固定组件HOSE CLAMP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 253006343 分配阀回油管支板 SUPPORT PLATE 1
2 252111220 压板 COVER PLATE 2
3 805004763 螺栓 M10×25(达克罗) BOLT 2 GB/T16674.1-2004
4 805048006 螺栓 M10×30(达克罗) BOLT 2 GB/T16674.1-2004
124 分配阀进油块组件MAIN VALVE BLOCK GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252115395 分配阀进油块组件 BLOCK GROUP 1
2 803401133 O 形圈 47.22×3.53 O-RING 1
3 805048027 螺栓 M12×100(达克罗) BOLT 4 GB/T16674.1-2004
4 252911080 法兰组件 FLANGE 1
125 转向泵出油块组件PUMP BLOCK GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252910043 转向泵出油块 PUMP BLOCK 1
2 803401130 O 形圈 37.69×3.53 O-RING 1
3 805048012 螺栓 M10×70(达克罗) BOLT 4 GB/T16674.1-2004
4 252911080 法兰组件 FLANGE 1

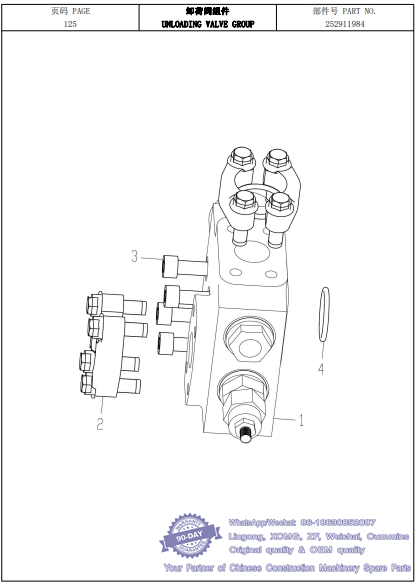

126 卸荷阀组件UNLOADING VALVE GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803070597 卸荷阀 UNLOADING VALVE 1
2 252911069 法兰组件 FLANGE 2
3 805004659 螺钉 M10×70 BOLT 4 GB/T70.1-2008
4 803401127 O 形圈 32.92×3.53 O-RING 1

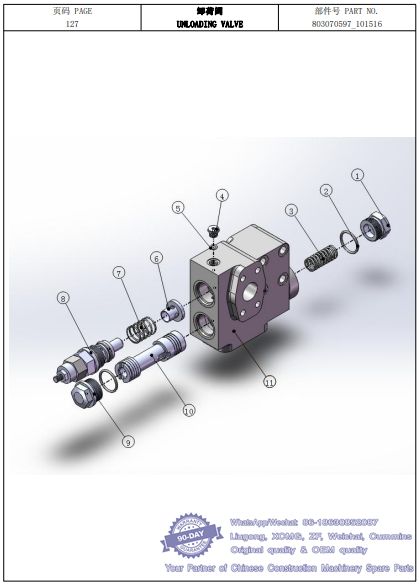

127 卸荷阀UNLOADING VALVE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 860146616 螺塞 PLUG 1 SXH25-14
2 803198451 O 形圈 26.5X2.65 O-RING 2 GB3452.1-2005
3 860146617 弹簧?18 X?2.5 X52 SPRING 1 SXH25-13
4 860140581 螺塞 PLUG 1 ZLF25A-10
5 803392821 O 形圈 8X1.8 O-RING 1 GB3452.1-2005
6 860146618 单向阀 CHECK VALVE 1 SXH25-12A
7 860146619 弹簧?23.5 X?1.5 X36 SPRING 1 PDV25-10
8 860146620 安全阀 RELIEF VALVE 1 YF15-04
9 860146621 螺塞 PLUG 1 PDV25-07
10 860146622 卸载阀芯 VALVE STEM 1 SXH25-05A
11 860146623 阀体 BODY-VALVE 1 SXH25-08A
★ 860146624 卸荷阀易损件包UNLOADING VALVEQUICK-WEAR PARTKIT 1 SXH25-00A-100

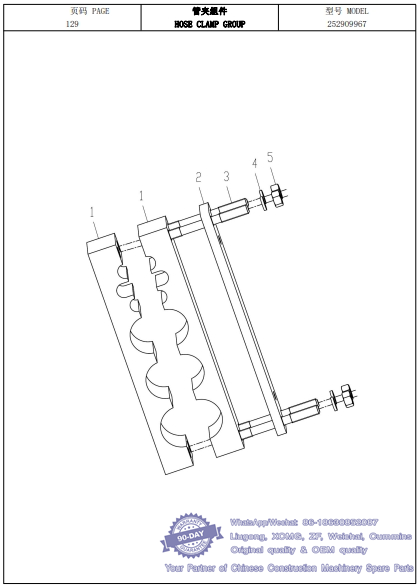

128 管夹组件HOSE CLAMP GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252113739 橡胶压板 PLANK 2
2 252909547 压板 PLANK 1
3 805000674 螺柱 M10×110 BOLT 4 GB/T901-1988
4 805300014 垫圈 10 WASHER 4 GB/T93-1987
5 805200048 螺母 M10 NUT 4 GB/T6170-2000

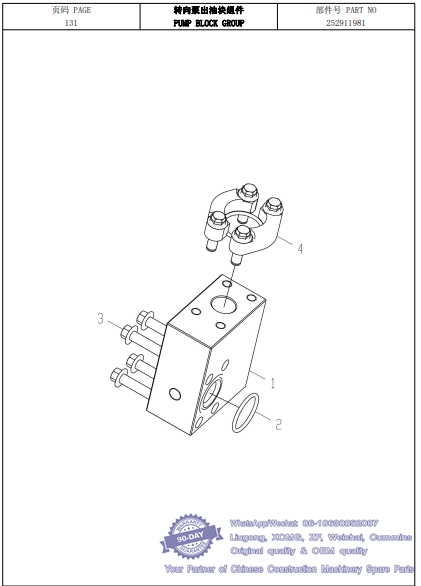

129 转向泵出油块组件PUMP BLOCK GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252910043 转向泵出油块 PUMP BLOCK 1
2 803401130 O 形圈 37.69×3.53 O-RING 1
3 805048012 螺栓 M10×70(达克罗) BOLT 4 GB/T16674.1-2004
4 252911080 法兰组件 FLANGE 1

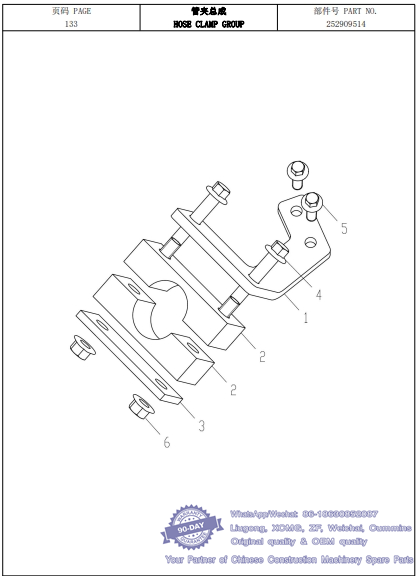

130 管夹总成HOSE CLAMP GROUP-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252908371 支板 PLANK 1
2 250500112 上板 PLANK 2
3 250500111 压板 PLATE 1
4 805048013 螺栓 M10×75(达克罗) BOLT 2 GB/T16674.1-2004
5 805004717 螺栓 M8×25(达克罗) BOLT 2 GB/T16674.1-2004
6 805238533 螺母 M10(达克罗) NUT 2 GB/T6177.1-2000
