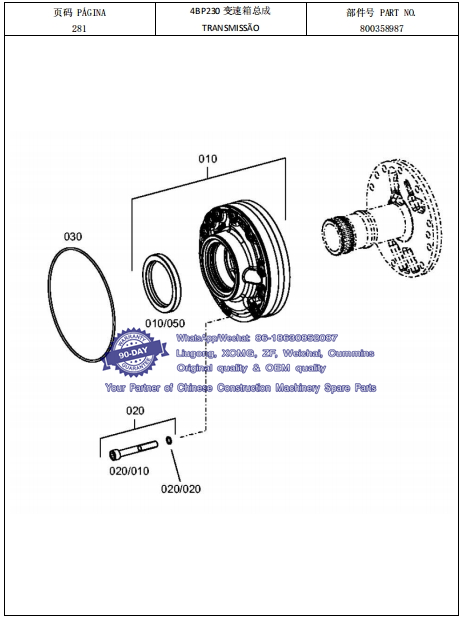

121 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 0501.214.895 齿轮泵 BOMBA DE ENGRENAGEM 1
/050 0634.311.837 齿轮轴 VEDAÇÃO 1
020 4475.280.205 螺栓 CAP 10
/020 0634.313.215 O 型圈 O-RING 1 Whatsapp: 86-18630852087
030 0634.313.999 O 型圈 O-RING 1
122 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4656.337.005 端盖 CAPA 1 Whatsapp: 86-18630852087
020 4656.337.010 密封垫 JUNTA 1
040 0636.015.681 六角螺栓 PARAFUSO 23
123 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 0501.209.719 传感器 SENSOR 3 Whatsapp: 86-18630852087
/010 0734.313.125 O 型圈 O-RING 1
020 0501.317.949 速度传感器 SENSOR DE VELOCIDADE 1
/010 0634.313.728 O 型圈 O-RING 1
030 0636.115.293 螺栓 CAP 1 Whatsapp: 86-18630852087

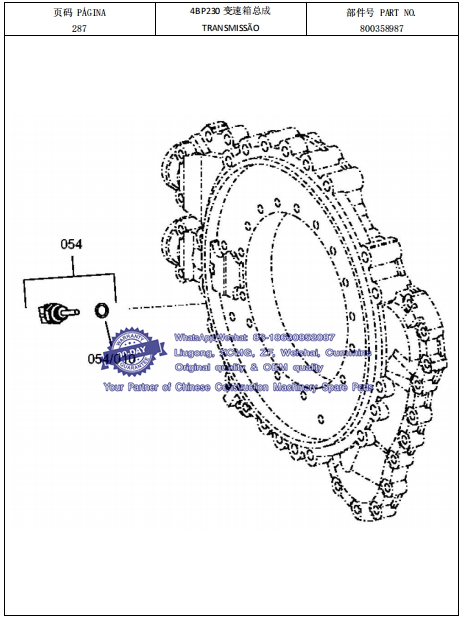

124 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
054 0501.322.532 温度传感器 SENSOR DE TEMPERATURA 1
/010 0634.313.366 O 型圈 O-RING 1 Whatsapp: 86-18630852087

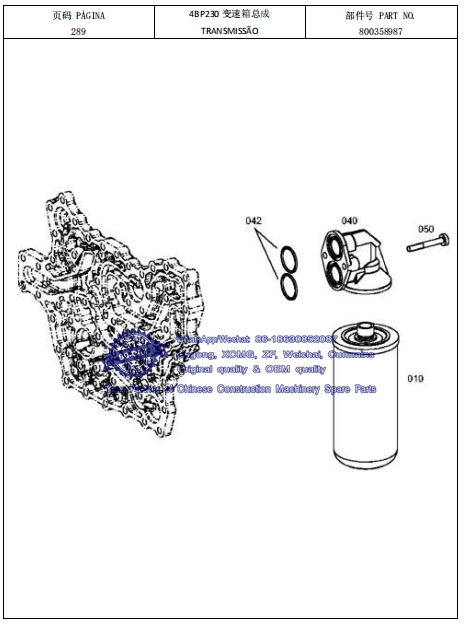

125 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 0501.333.764 机油滤芯 FILTRO 1
040 0501.210.925 滤芯上盖 CABEÇOTE 1 Whatsapp: 86-18630852087
042 0634.306.053 O 型圈 O-RING 2
050 0736.300.183 螺栓 PARAFUSO 2

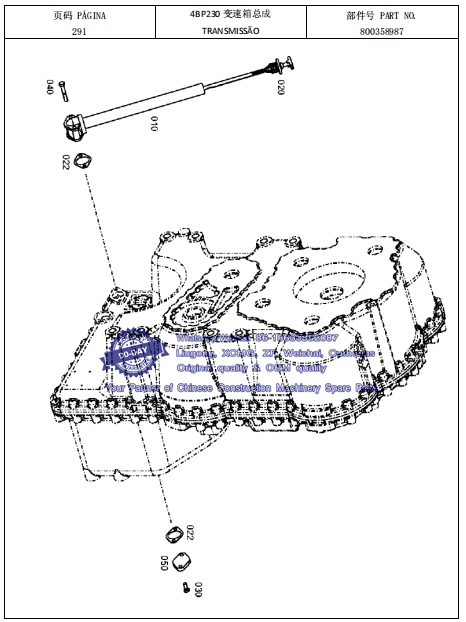

126 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4642.231.127 机油位钢管 TUBO DE NÍVEL 1
020 4657.231.003 液位计 VARETA DE NÍVEL 1
022 4642.331.216 密封垫 JUNTA 2 Whatsapp: 86-18630852087
030 0636.015.681 六角螺栓 PARAFUSO 2
040 0636.100.722 六角螺栓 PARAFUSO 2
50 4644.301.014 端盖 PLACA 1 Whatsapp: 86-18630852087
127 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 6073.015.008 电子元件 COMPONENTE ELETRONICO 1 EST 37 A
020 0501.216.209 转换开关 SELETOR 1
030 6029.017.060 电缆管线 CHICOTE 1 Whatsapp: 86-18630852087
040 6029.199.043 插塞 KIT DE PLUG 1
050 6029.199.008 插塞 KIT DE PLUG 1
060 6007.203.236 显示器 MOSTRADOR 1 Whatsapp: 86-18630852087
驱动桥系统 SISTEMA DE EIXOS

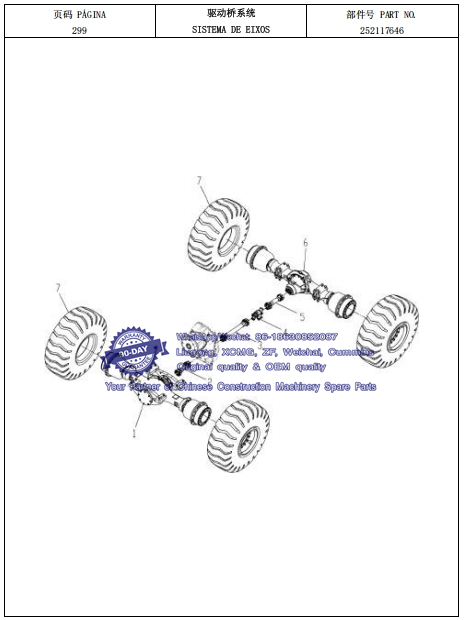

128 驱动桥系统SISTEMA DE EIXOS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117644 后桥组件 EIXO TRASEIRO 1
2 252117645 后传动轴组件 EIXO DA TRANSMISSÃO 1 Whatsapp: 86-18630852087
3 252117655 中间传动轴组件 EIXO INTERMEDIÁRO DA TRANSMISSÃO 1
4 252115313 支撑座总成安装 CONJUNTO SUPORTE TRANSMISSÃO 1
5 252117648 前传动轴组件 EIXO INTERMEDIÁRO DA TRANSMISSÃO 1
6 252117647 前桥组件 EIXO DIANTEIRO 1 Whatsapp: 86-18630852087
7 252117656 固定无内胎轮胎组件 PNEU 4
129 后桥总成CONJUNTO EIXO TRASEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 805048471螺栓 M16×60(达克罗)PARAFUSO 8 GB/T16674.1-2004
2 252100473 压盖 FLANGE 1 Z5G.1.6-1
3 252100474 衬垫（尼龙） JUNTA 1 Z5G.1.6-2
4 252300523 联结轴 EIXO 1 Z6G(II).1.4-1
5 252100475 衬套 BUCHA 1 Z5G.1.6-3
6 252110411 后安装架 SUPORTE TRASEIRO 1 Z5GA(VII).3.1.1
7 803164073 油封 VEDAÇÃO 3 FB240×270×15D
8 275301264 后桥总成 EIXO TRASEIRO 1 WA2181
9 253000682 压板 PLATE 2 600KVII.3.1-1
10 252300526 套 BUCHA 1 Z6G(II).1.4-4 Whatsapp: 86-18630852087
11 252300525 衬套 BUCHA 1 Z6G(II).1.4-3
12 252110414 前安装架 SUPORTE DIANTEIRO 1 Z5GA(VII).3.1.2
13 805004763螺栓 M10×25(达克罗)PARAFUSO 16 GB/T16674.1-2004
14 805239072螺母 M24×2(镀白锌)PORCA 8 GB/T889.2-2000
15 805300021 垫圈 24 ARRUELA 16 GB/T97.1-2002
16 805048139 螺栓 M24×2×130 PARAFUSO 8 GB/T5785-2000
17 252107993 后桥管路 EIXO TRASEIRO PIPE 1 W5G.3.1
18 251808372 透气接头组件 CONECTOR 1 500FV.3.1.1
19 801902705 喉箍 C13-19 ABRAÇADEIRA 2 QC-T619-1999 Whatsapp: 86-18630852087
20 226800180 胶管 B10×950 MANGUEIRA 1 JB/T8406-2008
21 252604999 接头 II CONECTOR 1 300KDCV.3-2
22 805338265 垫圈 8(达克罗) ARRUELA 1 GB/T96.1-2002
23 805004755 螺栓 M8×16(达克罗)PARAFUSO 1 GB/T16674.1-2004
24 252101272 销轴 PINO 2 Z5G(CEII).6-1
25 805300013 垫圈 16 ARRUELA 8 GB/T97.1-2002
26 805300011 垫圈 16 ARRUELA 8 GB/T93-1987
27 805002104螺栓 M16×1.5×150 PARAFUSO 8 GB/T5785-2000

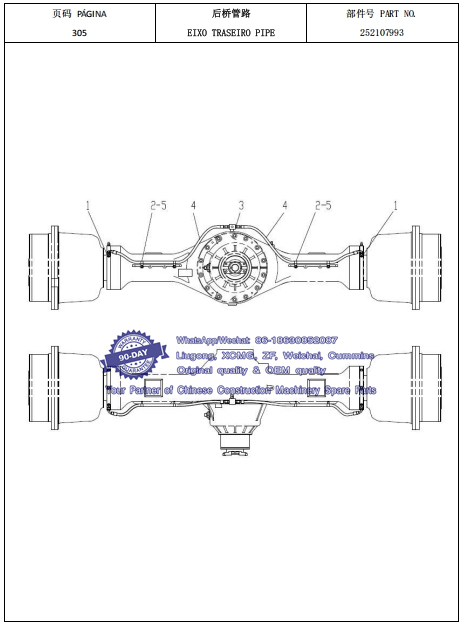

130 后桥管路EIXO TRASEIRO PIPE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803164305 接头 CONECTOR 2 GEO10LM16×1.5OMDCF
2 803604566 线卡φ16 ABRAÇADEIRA 4 3700912E0 Whatsapp: 86-18630852087
3 805002295 接头 CONECTOR 2 GE10LM14×1.5EDOMD
4 803371165 软管总成 MANGUEIRA 2 F481CACF101005-950
5 805004756螺栓 M8×20(达克罗)PARAFUSO 4 GB/T16674.1-2004
