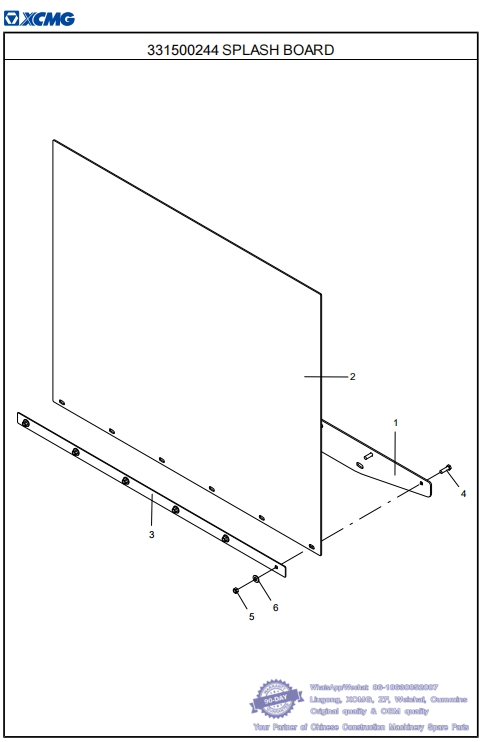

146 331500244 SPLASH BOARD-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502661 CARGO COMPARTMENT ASSEMBLY
No. PART NUMBER QTY NAME NOTE PAGE
1 331500416 1 PLATE whatsapp 86-18630852087
2 331500415 1 RUBBER SEAT
3 331500414 1 MOULDING whatsapp 86-18630852087
4 805006287 6 BOLT M12×40 GB/T5783-2000
5 805238372 6 NUT M12 GB/T6170-2000 whatsapp 86-18630852087
6 805301374 6 WASHER 12 DIN6796

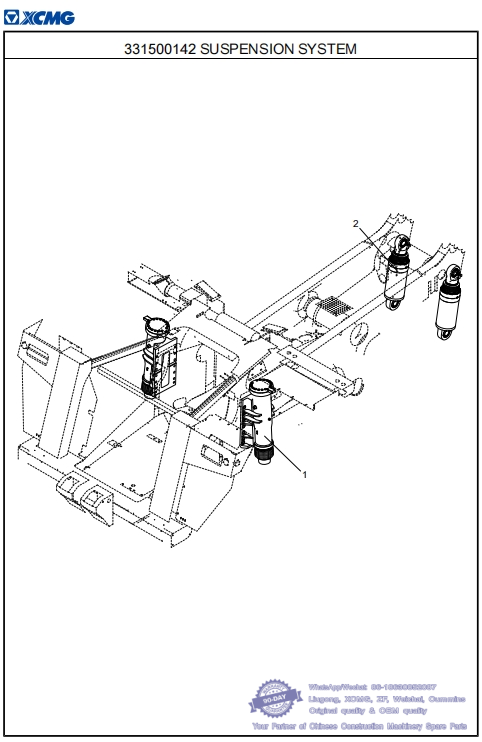

147 331500142 SUSPENSION SYSTEM- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 331502433 1 FRONT SUSPENSION CYLINDER 302 whatsapp 86-18630852087
2 331500036 1 REAR SUSPENSION CYLINDER 304

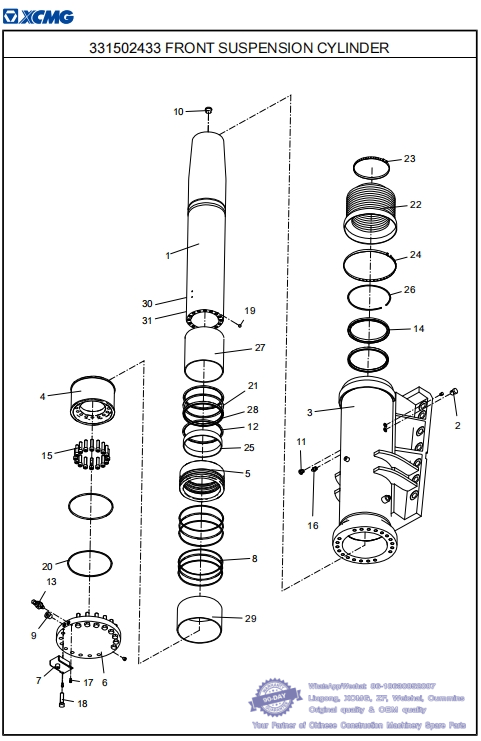

148 331502433 FRONT SUSPENSION CYLINDER-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500142 SUSPENSION SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 804200174 1 PISTON ROD whatsapp 86-18630852087
2 804200188 2 PRESSURE RELIEF OIL CUP M10×1
3 804200175 1 CYLINDER BODY
4 804200177 1 PISTON
5 804200176 1 SLEEVE GUIDE
6 804200178 1 CYLINDER BASE
7 804200179 1 PROTECTIVE COVER whatsapp 86-18630852087
8 803432378 3 ORING253.37×6.99
9 804008597 2 INNER HEXAGONAL SCREW PLUG
10 804014510 1 INNER HEXAGONAL SCREW PLUG
11 803270644 1 OIL PORT BLOCKAGE M10X1
12 804200180 2 BUFFER RING
13 804014511 1 INFLATION VALVE whatsapp 86-18630852087
14 804200181 1 DUSTPROOF WASHER230×255×12/17
15 805139898 16 SCREW M16×60 GB/T70.1-2008
16 801103157 1 GB/T1152-2000OIL CUPM10×1
17 805139814 2 SCREW M8×16 GB/T70.1-2008
18 805004836 16 BOLT M20×80 GB/T5782-2000
19 860138529 1 STEEL BALLΦ16
20 804200182 5 HOLD WASHERΦ275×Φ263.4×2.5
21 804200183 1 SPLIT DAMPING RINGΦ250×Φ230×4
22 804200186 1 DUST CAP whatsapp 86-18630852087
23 804200184 1 HOSE CLAMP210-230
24 804200185 1 HOSE CLAMP270-290
25 804200189 1 GUIDE RING238×230×40
26 804200187 1 STEEL CABLE BAFFLE RING FOR HOLED255 whatsapp 86-18630852087
27 804200190 1 GUIDE RING240×230×250
28 803499180 2 SEALING RING FOR RODΦ230×Φ250×13
29 804200191 1 GUIDE RING275×265×160
30 331505598 1 FRONT SUSPENSION CYLINDER SEALED PACKET
31 822538163 1 CAT HYDRAULIC OIL ADDICTIVE

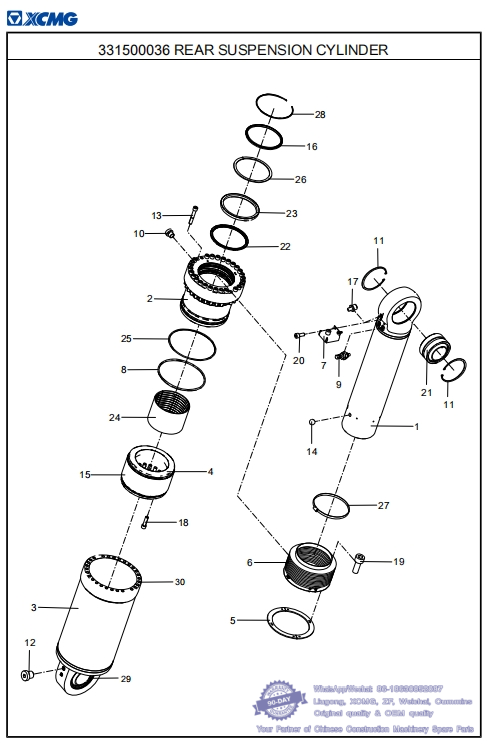

149 331500036 REAR SUSPENSION CYLINDER-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500142 SUSPENSION SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 804200192 1 PISTON ROD
2 804200193 1 SLEEVE GUIDE whatsapp 86-18630852087
3 804200194 1 CYLINDER BODY
4 804200195 1 PISTON
5 804200196 1 DUST COVER PRESSURE PLATE
6 804200197 1 DUST CAP
7 804200198 1 PROTECTION COVER WELDING PART
8 803499181 2 ORINGΦ266.07×6.99
9 804014511 1 INFLATION VALVE whatsapp 86-18630852087
10 804008582 1 INNER HEXAGONAL SCREW PLUG
11 805403128 4 HOLD WASHER1
12 804008597 2 INNER HEXAGONAL SCREW PLUG
13 805140032 28 SCREW M16×100 GB/T70.1-2008
14 860138529 2 STEEL BALLΦ16
15 804200199 1 GUIDE RINGΦ280×Φ270×125
16 804200200 1 DUSTPROOF WASHER
17 801103157 2 GB/T1152-2000OIL CUPM10×1
18 805139898 16 SCREW M16×60 GB/T70.1-2008
19 805047603 8 SCREW M6×16 GB/T70.1-2008
20 805104824 2 SCREW M8×20 GB/T70.1-2008
21 800557160 2 OSCILLATING BEARING whatsapp 86-18630852087
22 860138533 1 BUFFER RING HBY Φ200×Φ221×8
23 860138534 1 SEALING RING FOR ROD IDI 200×225×16
24 804200201 1 GUIDE RINGΦ208×Φ200×150
25 804200202 2 HOLD WASHERΦ280×Φ268.4×2.5
26 804200203 1 SPLIT DAMPING RINGΦ225×Φ200×4 whatsapp 86-18630852087
27 804200204 1 HOSE CLAMP190-210
28 804200205 1 STEEL CABLE BAFFLE RING FOR HOLED215
29 331505597 1 REAR SUSPENSION CYLINDER SEALED PACKET
30 822538163 1 CAT HYDRAULIC OIL ADDICTIV

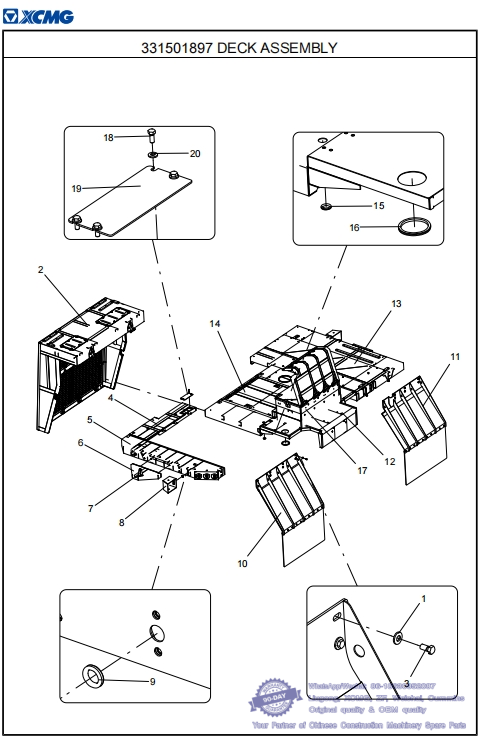

150 331501897 DECK ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 805301374 78 WASHER 12 DIN6796 whatsapp 86-18630852087
2 331501901 1 RADIATOR GRILLE 312
3 805046469 20 BOLT M12×25 GB/T5783-2000
4 331505453 1 FRONT PLATFORM
5 331505452 1 LEFT PLATFORM
6 331500477 1 SMALL PLATFORM
7 331502427 1 BALL CATCH BRACKET ASSEMBLY 314
8 331501898 2 LAMP SHADE
9 330101767 4 OVERLINE RUBBER RING whatsapp 86-18630852087
10 331500480 1 SPLASH BOARD 316
11 331501906 1 SPLASH BOARD 318
12 331503149 1 REAR PLATFORM
13 331501899 1 RIGHT PLATFORM
14 331501900 1 MIDDLE PLATFORM 320 whatsapp 86-18630852087
15 331400290 1 RUBBER SHEATH
16 801906550 1 SEAL L=450
17 331501904 1 BATTERY BOX 322
18 805046508 6 BOLT M8×20 GB/T5783-2000
19 331500475 1 COVER PLATE
20 805301384 6 WASHER 8 DIN6796
