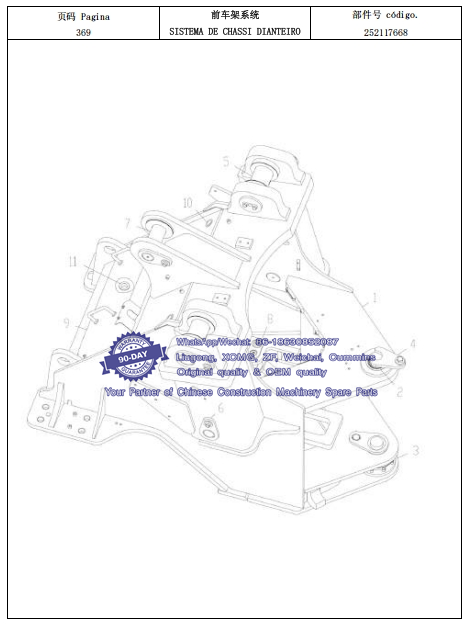

前车架系统SISTEMA CHASSI DIANTEIRO
150 前车架系统 部件号 SISTEMA DE CHASSI DIANTEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117702 前车架 CHASSI DIANTEIRO 1
2 252910985 前车架上铰接孔组件 CONJUNTO ORIFICIO DE DOBRADIÇAS CHASSI DIANTEIRO 1
3 252910981 下铰接孔组件 DOBRADIÇA ORIFICIO INFERIOR 1 Whatsapp: 86-18630852087
4 252910984 前后车架对接组件 CONJUTO DE ACOPLAMENTO CHASSI DIANTEIRO E TRASEIRO 1
5 252910983 固定动臂组件 CONJUNTO DE FIXAÇÃO DO BRAÇO 1
6 252116193 固定动臂缸组件 CONJUNTO DE FIXAÇÃO DO CILINDRO NO BRAÇO 1
7 252910974 固定翻斗缸组件 CONJUNTO DE FIXAÇÃO DO CILINDO DE ROTAÇÃO DA CAÇAMBA 1
8 252910976 固定转向缸组件 CONJUNTO DE FIXAÇÃO DO CILINDO DE GIRO 1
9 252910979 固定前罩组件 CONJUNTO DE FIXAÇÃO CAPO FRONTAL 1
10 252909892 橡胶护套 REVESTIMENTO DE BORRACHA 2
11 252110953 橡胶护套 REVESTIMENTO DE BORRACHA 1

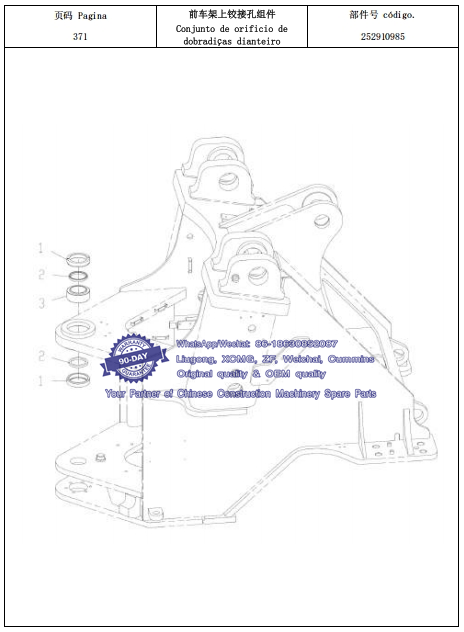

151 前车架上铰接孔组件UPPER HITCH GROUP
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900754 轴承保护架 ESPAÇADOR 2 Whatsapp: 86-18630852087
2 803164070唇形密封圈 B80×100×10 VEDAÇÃO 2 GB/T9877-2008
3 800513999 关节轴承 GE80ES ROLAMENTO DE ARTICULAÇÃO 1 GB/T9163-2001

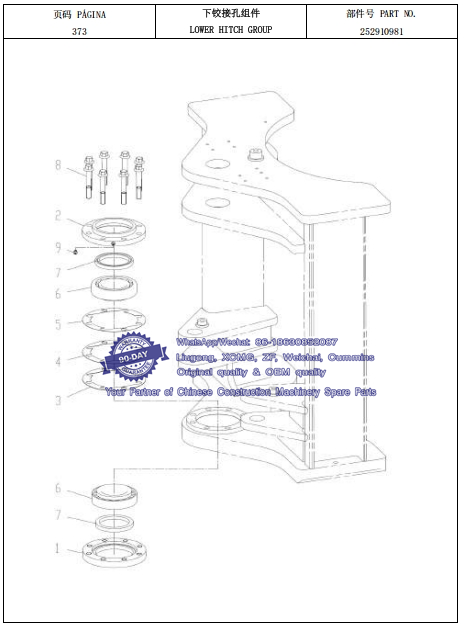

152 下铰接孔组件LOWER HITCH GROUP
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900353 下轴承盖 TAMPA DE ROLAMENTO EIXO INFERIOR 1
2 252900354 上轴承盖 TAMPA DE ROLAMENTO EIXO SUPERIOR 1
3 251400267 调整垫片 CALÇO 2
4 251400313 调整垫片 CALÇO 2 Whatsapp: 86-18630852087
5 251400314 调整垫片 CALÇO 2
6 800500278 轴承 32217 ROLAMENTO 2 GB/T297-1994
7 803164083 唇形密封圈 B100×125×12 VEDAÇÃO 2 GB/T9877-2008
8 805048040 螺栓 M16×100(达克罗) PARAFUSO 8 GB/T16674.1-2004
9 801103215 油杯 M10×1 (不锈钢) COPO DE OLEO 1 JB/T7940.1-1995

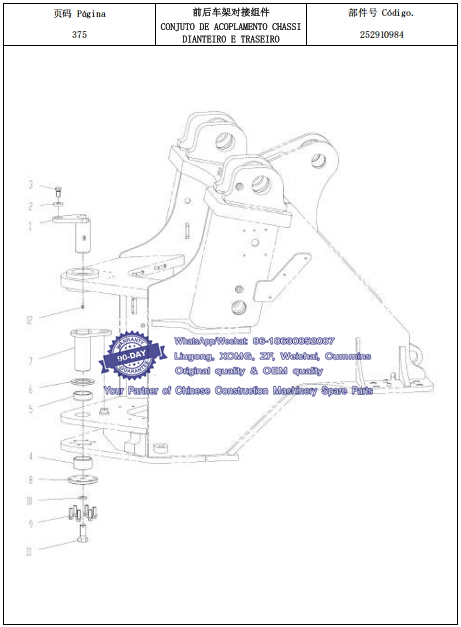

153 前后车架对接组件CONJUTO DE ACOPLAMENTO CHASSI DIANTEIRO E TRASEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900390 上铰接销 PINO DA DOBRADIÇA INFERIOR 1
2 250400150 垫圈 ARRUELA 1 Whatsapp: 86-18630852087
3 805047660 螺栓 M20×35(达克罗) PARAFUSO 1 GB/T5783-2000
4 252900352 下衬套 BUCHA INFERIOR 1
5 252900355 上衬套 BUCHA SUPERIOR 1
6 251400422 垫圈 ARRUELA 1 Whatsapp: 86-18630852087
7 252903797 下铰接销 PINO DA DOBRADIÇA INFERIOR 1
8 252903800 安装板 PLACA DE INSTALAÇÃO 1
9 805047263 螺栓 M16×45(达克罗) PARAFUSO 6 GB/T16674.1-2004
10 805300048 垫圈 30 ARRUELA 1 GB/T93-1987
11 252903801 螺栓 PARAFUSO 1
12 801103215 油杯 M10×1 COPO DE OLEO 1 JB/T7940.1-1995
154 固定动臂组件CONJUNTO DE FIXAÇÃO BRAÇO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252909402 动臂-车架销 PINO 2
2 252909761 挡板 PLACA 2
3 805047708 螺栓 M16×30(达克罗) PARAFUSO 4 GB/T16674.1-2004
4 269900194 调整垫片 CALÇO 8 Whatsapp: 86-18630852087
5 253102301 垫片 AEEUELA 2
6 805048032 螺栓 M16×25(达克罗) PARAFUSO 2 GB/T16674.1-2004

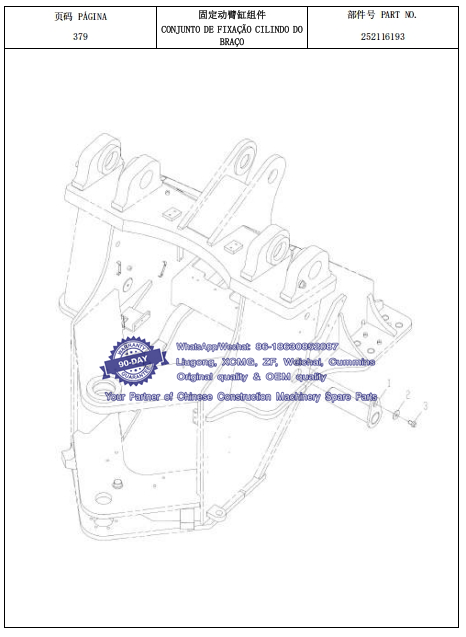

155 固定动臂缸组件CONJUNTO DE FIXAÇÃO CILINDO DO BRAÇO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252102685 动臂缸-前车架销 PINO 2
2 253102301 垫片 ARRUELA 2 Whatsapp: 86-18630852087
3 805048032 螺栓 M16×25(达克罗) PARAFUSO 2 GB/T16674.1-2004

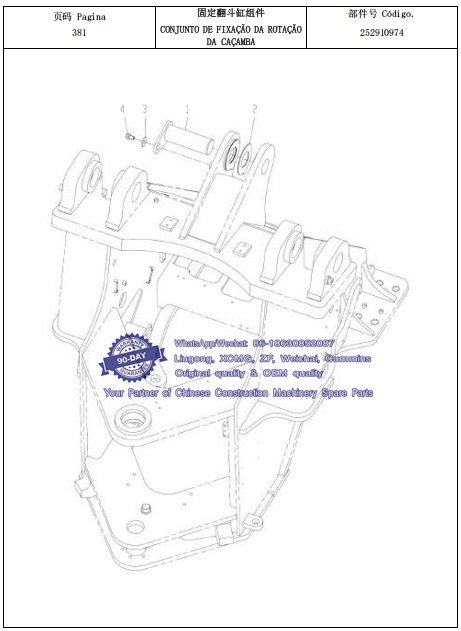

156 固定翻斗缸组件GRUPO DE PIN (CILINDRO INCLINADO)
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900387 翻斗缸-前车架销 PINO 1
2 253102301 调整垫片 ARRUELA 6
3 269900193 垫片 CALÇO 1 Whatsapp: 86-18630852087
4 805048032 螺栓 M16×25(达克罗) PARAFUSO 1 GB/T16674.1-2004

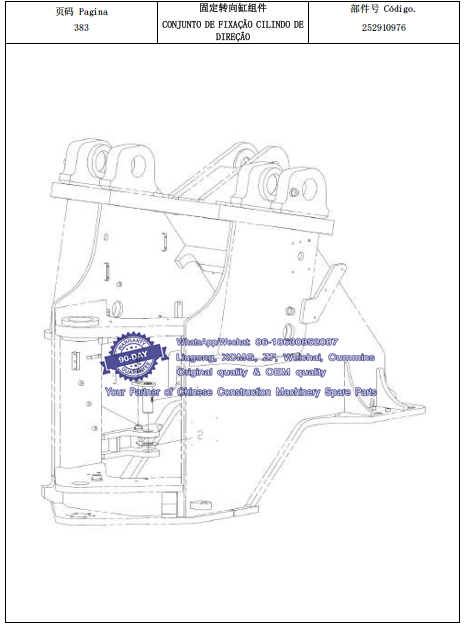

157 固定转向缸组件CONJUNTO DE FIXAÇÃO CILINDO DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252112982 转向销 PINO DE DIREÇÃO 2
2 269900185 调整垫片 CALÇO 6 Whatsapp: 86-18630852087
3 253102301 垫片 ARRUELA 2
4 805048032 螺栓 M16×25(达克罗) PARAFUSO 2 GB/T16674.1-2002

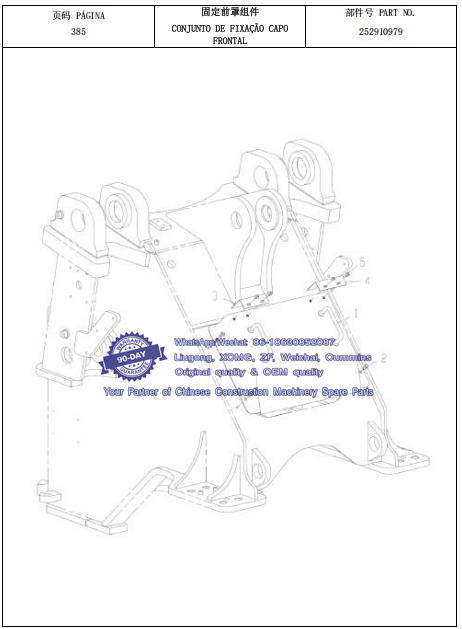

158 固定前罩组件CONJUNTO DE FIXAÇÃO CAPO FRONTAL
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252910978 罩板 PLACA 1 ZZTZ0310-2017
2 805004770 螺栓 M10×20(达克罗) PARAFUSO 4 GB/T16674.1-2002
3 252913909 挡板一 SUPORTE 1 Whatsapp: 86-18630852087
4 252913910 挡板二 SUPORTE 1
5 805047997螺栓 M8×12 10.9(达克罗)PARAFUSO 4 GB/T16674.1-2004

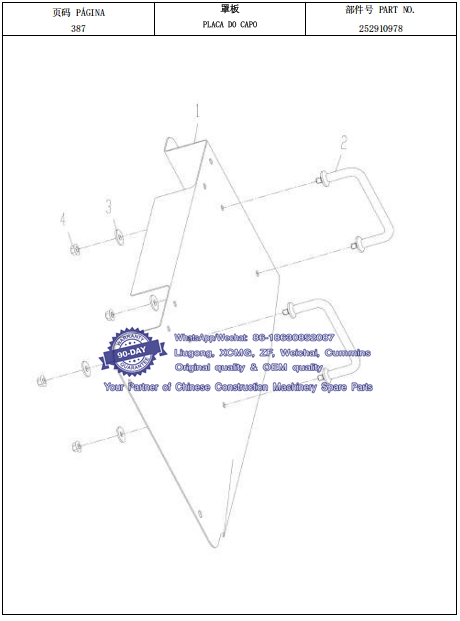

159 罩板PLACA DO CAPO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252910977 罩板 PLACA 1
2 252904970 把手 CORRIMÃO 2 Whatsapp: 86-18630852087
3 805338267 垫圈 10(达克罗) ARRUELA 4 GB/T96.1-2002
4 805238533 螺母 M10(达克罗) PORCA 4 GB/T6177.1-2000
