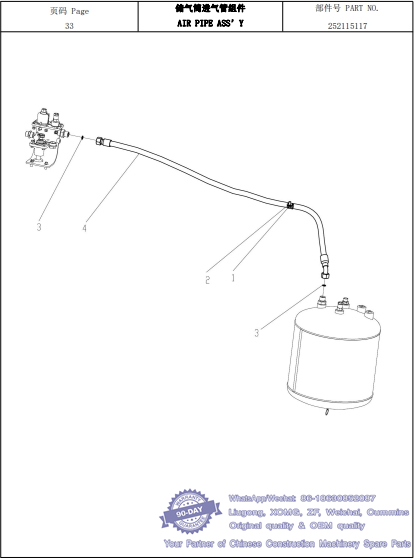

151 储气筒进气管组件AIR PIPE ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803199327 卡套 Φ20 CLAMP 1
2 805004755 螺栓 M8×16 10.9(达克罗)BOLT 1 GB/T16674.1-2004
3 803164131 O 型密封圈 10.6×1.8 O-RING 2 GB3452.1-1992
4 252908234 软管总成 HOSE 1

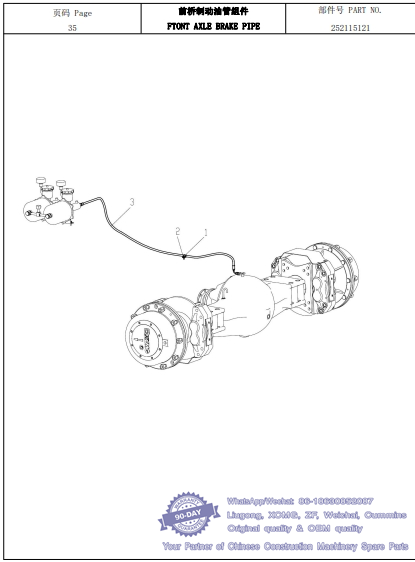

152 前桥制动油管组件FTONT AXLE BRAKE PIPE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803199324 卡套 Φ14 CLAMP 1
2 805004755 螺栓 M8×16 10.9(达克罗)BOLT 1 GB/T16674.1-2004
3 252101856 软管总成 HOSE 1

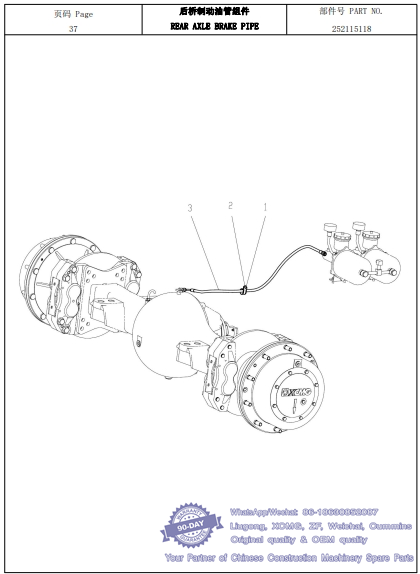

153 后桥制动油管组件REAR AXLE BRAKE PIPE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803300172 TJBC 卡套 Φ30 CLAMP 1
2 805004755 螺栓 M8×16 10.9(达克罗)BOLT 1 GB/T16674.1-2004
3 252101931 软管总成 HOSE 1
驾驶室系统CAB SYSTEM

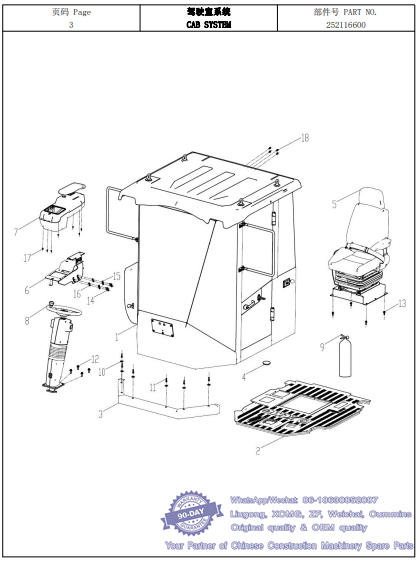

154 驾驶室系统CAB SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252116598 驾驶室总成 CAB COVER 1
2 252911103 橡胶地板 RUBBER FLOOR 1
3 252911132 前围裙板 FRONT APRON 1
4 252900304 孔盖 COVER 3
5 801971904 座椅 SEAT 1 XGZY03-TX
6 252116601 操纵箱支架总成 CONTROL BOX SUPPORT 1
7 252911920 操纵箱总成(注塑) CONTROL BOX ASSEMBLY 1
8 252910839 转向柱总成 STEERING COLUMN ASSEMBLY 1
9 802103548 灭火器 FIRE EXTINGUISHER 1
10 805338267 垫圈 10(达克罗) WASHER 6 GB/T96.1-2002
11 805004760 螺栓 M8×30(达克罗) BOLT 6 GB/T16674.1-2004
12 805004699 螺栓 M12×30(达克罗) BOLT 4 GB/T16674.1-2004
13 805004763 螺栓 M10×25(达克罗) BOLT 4 GB/T16674.1-2004
14 805004717 螺栓 M8×25(达克罗) BOLT 4 GB/T16674.1-2004
15 805338265 垫圈 8(达克罗) WASHER 4 GB/T96.1-2002
16 805238400 螺母 M8(达克罗) NUT 4 GB/T6177.1-2000
17 805100273 螺钉 M5×12 SCREW 7 GB/T818-2000
18 805004756 螺栓 M8×20(达克罗) BOLT 4 GB/T16674.1-2004

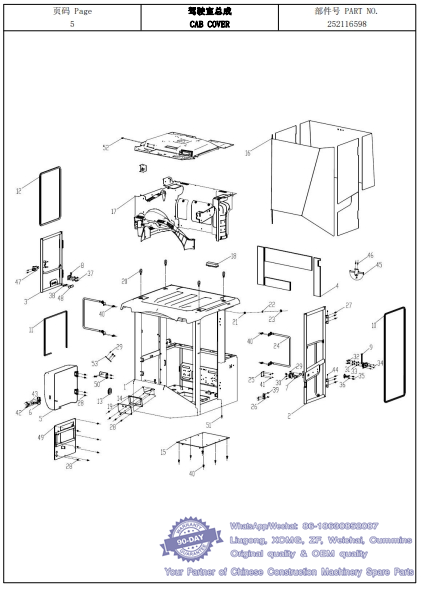

155 驾驶室总成CAB COVER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252116603 驾驶室焊接总成 CAB COVER 1
2 252911820 左门总成 LEFT DOOR 1
3 252911905 右窗总成 RIGHT WINDOW ASSEMBLY 1
4 252911130 隔音降噪总成SOUND INSULATION ANDNOISE REDUCTION 1
5 252911811 空调罩总成AIR CONDITIONER COVERASSEMBLY 1
6 252910838 平面锁 PLANE LOCK 1 DS520-6
7 252910833 左门锁总成 LEFT DOOR LOCK ASSEMBLY 1 DS502A-7
8 252910836 右定位锁 RIGHT POSITIONING LOCK 1 DS510B
9 252910835 左碰锁总成 LEFT LATCH ASSEMBLY 1 DS510C
10 252910828 JT-03D 车 门 密 封 条(4.1m)SEAL 1
11 252910829 JT-08 空 调 罩 密 封 条(2.33m)SEAL 1
12 252910831 JT-03D 右 窗 密 封 条(2.8m)SEAL 1
13 252911139 JT-07-02 电 器 装 饰 条(0.3m)SEAL 1
14 252910832 密封垫 SEALING PLATE 1
15 252911027 座椅盖板总成 SEAT COVER PLATE ASSEMBLY 1
16 252910805 玻璃总成 GLASS ASSEMBLY 1
17 252911317 内饰总成(空调注塑) TRIM ASSEMBLY 1
18 253401276 顶灯 DOME LIGHT 1
19 252911131 雨刮器面板总成 WIPER PANEL ASSEMBLY 1
20 805100348 螺钉 M16 GB/T825-1988 4
21 251807000 线束护套 SHEATH 2
22 801938303 橡胶盖 HOOP 5
23 251805701 线束护套 SHEATH 1
24 252912248 支架总成 BRACKET ASSEMBLY 2
25 269901790 灭火器标志 MARKING 1 F1026
26 252608606 限位块总成 LIMIT BLOCK ASSEMBLY 1
27 805004717 螺栓 M8×25(达克罗) BOLT 12 GB/T16674.1-2004
28 805004755 螺栓 M8×16(达克罗) BOLT 16 GB/T16674.1-2004
29 805100061 螺钉 M6×16 SCREW 7 GB/T819.1-2000
30 805100054 螺钉 M6×20 SCREW 4 GB/T819.1-2000
31 805300083 垫圈 6 WASHER 8 GB/T96.1-2002
32 805004709 螺栓 M6×16(达克罗) BOLT 12 GB/T16674.1-2004
33 805135720 螺母 M6(达克罗) NUT 4 GB/T6177.1-2000
34 227100142 螺钉 ST4.2×16-C-H SCREW 4 GB/T845-1985
35 805004756 螺栓 M8×20(达克罗) BOLT 2 GB/T16674.1-2004
36 805203166 螺母 M8 NUT 4 GB/T6177.1-2000
37 805004834 螺栓 M6×12(达克罗) BOLT 4 GB/T16674.1-2004
38 805238533 螺母 M10(达克罗) NUT 1 GB/T6177.1-2000
39 805101929 螺钉 M4×12 SCREW 7 GB/T819.1-2000
40 805004763 螺栓 M10×25(达克罗) BOLT 14 GB/T16674.1-2004
41 805101907 螺钉 ST4.2×10-C-H SCREW 4 GB/T845-1985
42 805100206 螺钉 M6×30 SCREW 4 GB/T819.1-2000
43 805204006 螺母 M12(达克罗) NUT 1 GB/T6177.1-2000
44 801134088 油杯 M6 BOLT 4 JB/T7940.1-1995
45 252608605 球面内视镜总成SPHERICAL ENDOSCOPEASSEMBLY 1
46 805100276 螺钉 M5×20 SCREW 2 GB/T818-2000
47 252911669 右窗锁总成RIGHT WINDOW LOCKASSEMBLY1 DS502B-7
48 252911708 橡胶塞 RUBBER STOPPER 3
49 252911988 空调固定板总成 FIXED PLATE 1
50 252911136 喷淋壶支架 SPRAY POT RACK 1
51 805100107 螺钉 M8×25 SCREW 1 GB/T819.1-2000
52 805141172螺钉 ST4.2×19-C-H(达克罗)SCREW 2 GB/T845-1985
53 252116706 盖板 COVER PLATE 1

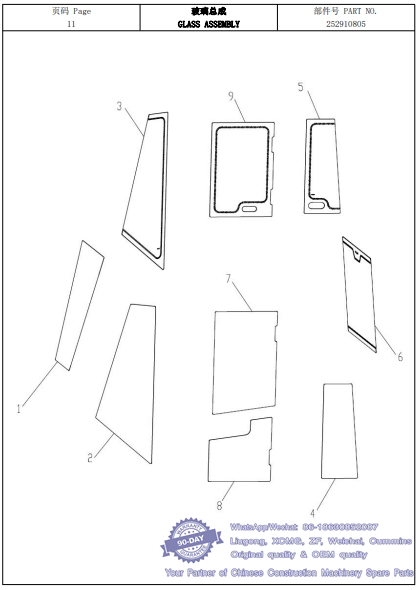

156 玻璃总成GLASS ASSEMBLY-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252910804 前挡风玻璃 FRONT WINDSHIELD 1
2 252910806 左前玻璃 FRONT WINDSHIELD (L) 1
3 252910812 右前玻璃 FRONT WINDSHIELD (R) 1
4 252910813 左后玻璃 REAR WINDSHIELD (L) 1
5 252910810 右后玻璃 REAR WINDSHIELD (R) 1
6 252910811 后挡风玻璃 REAR WINDSHIELD 1
7 252910809 左门上玻璃LEFT HIGHERWINDSHIELD (L) 1
8 252910808 左门下玻璃LEFT LOWERWINDSHIELD (L) 1
9 252910807 右窗玻璃 WINDSHIELD (R) 1

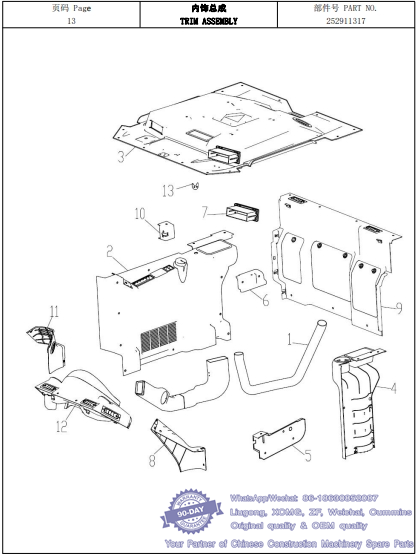

157 内饰总成TRIM ASSEMBLY-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252911350 吹塑风道总成(空调) BLOWING AIRPASSAGE ASSEMBLY 1
2 252911921 右侧围总成 RIGHT SIDE ENCLOSURE 1
3 252911922 顶棚总成 CEILING ASSEMBLY 1
4 252911923 左侧围总成 LEFT SIDE ENCLOSURE 1
5 252911924 左门锁盒 LEFT DOOR LOCK BOX 1
6 252911925 右后锁盒 RIGHT LOCK BOX 1
7 252911926 收放机面板 RADIO PLATE 1
8 252911927 左侧护板 LEFT BACKPLATE 1
9 252911930 后围总成REAR ENCLOSUREASSEMBLY 1
10 252911928 右窗锁盒 RIGHT WINDOW LOCK BOX 1
11 252911929 右侧护板 RIGHT BACKPLATE 1
12 252911931 前围总成FRONT ENCLOSUREASSEMBLY 1
13 253401200 衣帽钩 COAT HOOK 1

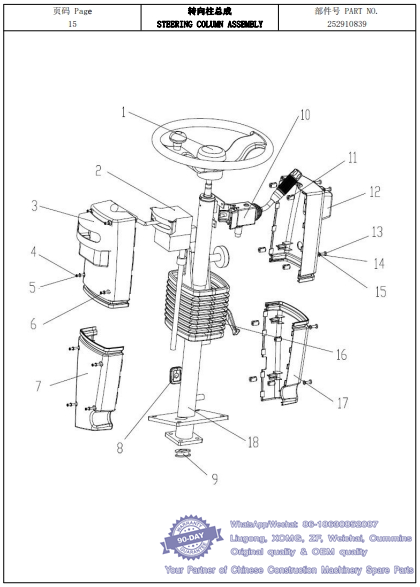

158 转向柱总成STEERING COLUMN ASSEMBLY-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 010606010 ?380 方向盘(软) STEERING WHEEL 1
2 0106020089 平推单软轴 SINGLE SHAFT PLUG 1
3 030401215 左上壳体 LEFT UPPER SHELL 1
4 010401134 十字槽小盘头螺钉 SCREW 8 GB/T 823 M5-60-A4L
5 0104010142 平垫圈 FLAT WASHER 8 GB/T 97.1 5-A4L
6 0104010132 标准型弹簧垫圈STANDARD SPRING WASHER 8 GB/T 93 5-A4L
7 030401169 左下壳体 LEFT LOWER SHELL 1
8 010202050 开关出线孔方套皮 SWITCH OUTLET HOLESQUARE COVER 1
9 010202069 底板塞皮 FLOOR LEATHER 1
10 011602013 JK369T-4 转向灯开关 STEERING LAMP SWITCH 1
11 030101648 小接头 JOINT 8
12 030401168 右上壳体 RIGHT UPPER SHELL 1
13 0104011461 十字槽盘头螺钉 SCREW 5 GB/T 818 M6-16-A4L
14 0104010165 平垫圈 FLAT WASHER 5 GB/T848 6-A4L
15 0104010172 标准型弹簧垫圈STANDARD SPRINGWASHER5 GB/T 93 6-A4L
16 010202049 升降可倾套皮LIFTING TILTINGCOVER 1
17 030401170 右下壳体 RIGHT LOWER SHELL 1
18 010604388 升降可倾式方向机 LIFTING TILTINGSTEERING 1
电气系统ELECTRICAL

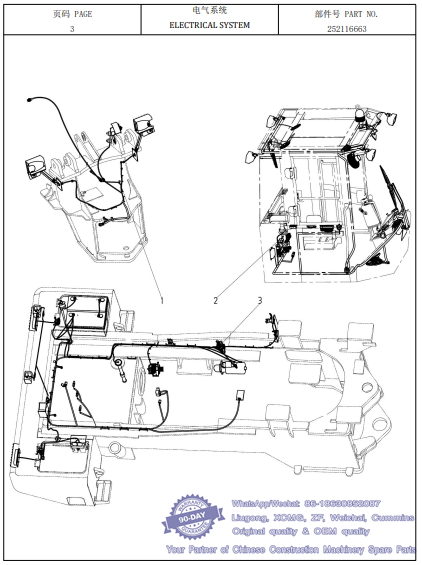

159 电气系统ELECTRICAL SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252115067 前车架电气FRONT CHASSISELECTRICAL SYSTEM 1 50GV.11.1
2 252116666 驾驶室电气CAB ELECTRICALSYSTEM 1 Z5GNV.11.2
3 252116661 后车架电气REAR CHASSISELECTRICAL SYSTEM 1 Z5GNV.11.3

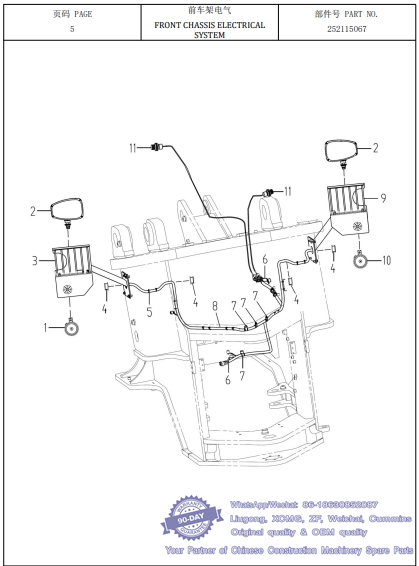

160 前车架电气FRONT CHASSIS ELECTRICAL SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 803688413 高音盆形电喇叭 HORN 1 DL125-100CG-H
2 803587851 前大灯 FRONT FLOOD LAMP 2 QSDJ066-6P
3 252911346 左灯架总成RIGHT FRONT LAMPPROTECTORASSEMBLY 1 500KV.11A.5
4 252110953 橡胶护套 RUBBER SHEATH 4 HT-35
5 801970978 插樵扎带 4.8X190 RIBBON 14 GNP-190STB
6 803683146 德尔福定位支架 PLANK 1 RC-DELPHI-15
7 803199325 卡套 Φ16 CUTTING FERRULE 4 TJBC Φ16
8 252115064 前车架线束FRONT CHASSISHARNESS 1 50GV.11.1.1
9 252911347 右灯架总成LEFT FRONT LAMPPROTECTORASSEMBLY 1 500KV.11A.6
10 803688412 低音盆形电喇叭 HORN 1 DL125-100CG-L
11 803611142 接近开关 SWITCH 1 J7-D10B1/DF23
