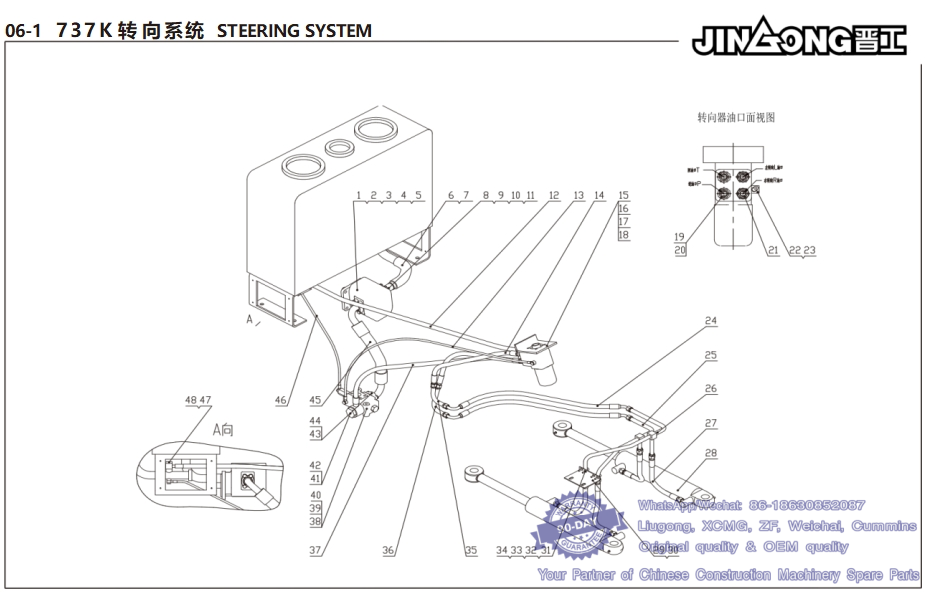

16 06-1 737 K 转 向 系 统 STEERING SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 JHP2100 2030500009 工作泵 Gear pump
2 403058 2020800014 齿轮泵密封垫片 seal
3 GB/T897 2010200137 4 双头螺柱AM12*35 Bolt whatsapp 86-18630852087
4 B/T6170 2010300017 4 1型螺母M2 Nut
5 B/T93 2010400005 8 弹垫12 washer
6 3f8-6 2030300709 转向泵吸油胶管 Hose
7 QB251 2019900028 2 喉箍46-64大美式 clip
8 380201A 2030400119 转向泵吸油钢管 Tube
9 FL-38-01 2020400640 对开法兰 clamp plate
10 BT3452 . 1 2010500037 型圈43. 7*3. 55 0 Ring
11 GB/T5783 2010200079 4 全螺纹螺栓M12*35 Bolt
12 30804C 2030300217 胶管总成Q16/16-l.17 Hose
13 3G806 2030300031 胶管总成Q6-l160 Hose whatsapp 86-18630852087
14 35G0814A 2030300148 2 胶管总成13/14-L650 Hose
15 B5-E630 2030500038 全液压转向器 steering Gear
16 B/T5783 2010200071 14 全螺纹螺栓M1*30 Bolt
17 B/T93 2010400004 弹垫10 washer
18 G2-800 2030500152 转向柱总成 (新型) steering pole
19 5D08- 11 2020600441 2 过渡接头M20-M22616 connector whatsapp 86-18630852087
20 507002F 2020700070 4 铜垫Φ20. 8 copper packing
21 5D08 -4 2020600137 2 过渡接头M20-M20G14 connector
22 3f8-4 2020700001 4 铰接螺栓M12*1 . 5-L28 Bolt
23 408102 2020700068 8 铜垫Φ12. 2 copper packing
24 35f0815A 2030300149 2 胶管总成13/14-L950 Hose
25 3560807A 2030400802 转向缸进油钢管B Tube
26 35f0806A 2030400801 转向缸进油钢管A Tube
27 360814A 2030300866 4 胶管总成13/14-138 Hose whatsapp 86-18630852087
28 Y336A 2030500424 2 转向油缸 steering cylinder
29 3508-4 2020101487 固定板 plate
30 CB,/T97 . 1 2010400023 2 平垫圈10 washer
31 35G08- 1 2020700039 2 U型螺栓6 Bolt
32 GB,/T41 2010300041 4 C级螺母M6 Nut
33 B,/T97 . 1 2010400021 4 平垫圈6 washer
34 CB,/T93 2010400002 4 弹垫6 washer
35 35G0812A 2030400238 转向器出油钢管A Tube
36 35f0813A 2030400239 转向器出油钢管B Tube
37 3G0805B 2030300218 胶管总成Q16/16-l1250 Hose
38 YXL-F250F-0011 2030500325 优先阀 valve
39 GB,/T5782 2010200017 2 螺栓M10x9o Bolt
40 CB,/T41 2010300043 2 C级螺母M10 Nut
41 308- 5 2020700002 铰接螺栓M33*2-l52 Bolt
42 502020F 2020700072 2 铜垫33 copper packing
43 Fl-32-01 2020400639 2 对开法兰 clamp plate
44 GB,/T3452. 1 2010500042 2 。型圈37. 5*3. 55 0 Ring
45 36081301 2030300291 胶管总成F25-L550 Hose
46 3G0803 2030300030 胶管总成Q6-L8 Hose
47 360204- 1B 2020700007 接螺栓M22*1 . 5-L48 Bolt whatsapp 86-18630852087
48 402112 2020700063 2 铜垫o23 copper packing

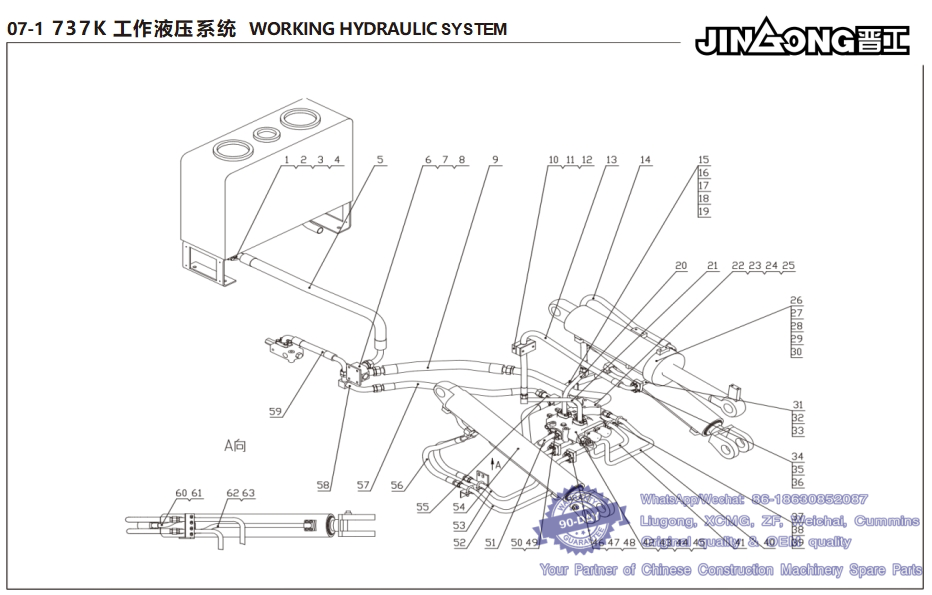

17 07-1 737K 工 作 液 压 系 统 WORKING HYDRAULIC SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 FL- 38 - 01 2020400640 对开法兰 claMP Plate
2 GB,/T3452 1 2010500040 。型圈47 5*3 55 0 Ring
3 GB,/T5783 2010200079 4 全螺纹螺栓M12*35 Bolt
4 GB,/T93 2010400005 弹垫12 washer
5 3G0636 2030300377 胶管总成F32/34-L1250 Hose
6 35G06R14 2030400246 回油过渡块 connector whatsapp 86-18630852087
7 GB,/T5783 2010200069 15 全螺纹螺栓M10*20 Bolt
8 GB/T93 2010400004 62 弹垫10 washer
9 35G0634A 2030300319 胶管总成32/34-L770 Hose
10 35G0603- 1 2020102860 2 压板 plate
11 35G0603 - 2 2020800113 4 橡胶板 Rubber spacer
12 GB/T5782 2010200037 4 螺栓M10*85 Bolt whatsapp 86-18630852087
13 35G06R01 2030300137 胶管总成F19/18 -L1400 Hose
14 35G06R02 2030300150 胶管总成F19/18-L1325 Hose
15 35G06 - 2 2020101725 分配阀回油钢管固定板 plate
16 35G06 - 3 2020700114 U型螺栓12 Bolt
17 GB/T6170 2010300017 1型螺母M12 Nut
18 GB/T97 1 2010400024 平垫圈12 washer
19 GB,/T97 . 1 2010400023 20 平垫圈10 washer
20 35G06R21 2030400253 分配阀至转斗缸大腔钢管 Tube
21 35G06R22 2030400254 分配阀至转斗缸小腔钢管 Tube
22 35G06R24A 2030400318 分配阀回油钢管 Tube
23 GB/T5782 2010200026 2 螺栓M12*120 Bolt
24 GB/T5782 2010200030 2 螺栓M12*180 Bolt
25 GB/T5782 2010200015 螺栓M10*75 Bolt
26 YG338D 2030500097 转斗油缸 Tilt cylinder
27 5G06 - 1 2020104564 防护板L950 plate
28 507032 2020400265 耐磨板 Rubber spacer
29 507030 2020104565 指示杆 plate
30 GB/T5783 2010200063 2 全螺纹螺栓M8*20 Bolt
31 35G0604 2030400176 转斗油缸大腔钢管 Tube
32 GB,/T5782 2010200205 20 螺栓M8*40 Bolt
33 GB/T93 2010400003 28 弹垫8 washer whatsapp 86-18630852087
34 FL- 19 - 01 2010400003 28 对开法兰 clamp plate
35 GB/T3452 1 2010500101 7 。型圈25*3 55 0 Ring
36 GB/T5783 2010200065 8 全螺纹螺栓M8*30 Bolt
37 3G110110 2030100555 2 油管固定座 plate
38 5F08 -4 2020700040 4 U型螺栓25 Bolt
39 GB/T6170 2010300016 8 1型螺母M10 Nut
40 35G06R2002 2030400252 至动臂油缸小腔钢管 (右) Tube
41 35G06R1902 2030400250 至动臂油缸大腔钢管 (右) Tube
42 DFS-25E 2030500272 多路阀 valve
43 35G06R07 2030700007 操作机构总成 Lever
44 35G06R08 2030700025 2 推拉软抽总成L1890 cable
45 407609B 2020200049 固定支板 plate
46 FL- 25 - 01 2020400638 对开法兰 clamp plate
47 GB/T3452 . 1 2010500027 。型圈32 . 5*3 . 55 0 Ring
48 GB,/T5783 2010200071 32 全螺纹螺栓M10*30 Bolt
49 FL- 32 - 01 2020400639 2 对开法兰 clamp plate
50 GB/T3452 1 2010500042 2 。型圈37 5*3 55 0 Ring
51 3G0638 2030300391 胶管总成F25/28-L810 Hose whatsapp 86-18630852087
52 35G06R2001 2030400251 至动臂油缸小腔钢管 (左) Tube
53 35G06R1901 2030400249 至动臂油缸大腔钢管 (左) Tube
54 YG840 2030500271 2 动臂油缸 Lift cylinder
55 35G06R16 2030400247 过渡接头 connector
56 35G0617 2030300136 4 胶管总成19,/18-L1100 Hose
57 35G0633A 2030300317 胶管总成25/28-L910 Hose
58 3G0635 2030400390 优先阀出油钢管 Tube
59 3G0637 2030300390 胶管总成F25/28-L450 Hose
3G063201A 2030400231 左动臂大腔钢管 Tube whatsapp 86-18630852087
3G061401A 2030400229 右动臂大腔钢管 Tube
62 3G3063101A 2030400230 左动臂小腔钢管 Tube
63 3G061301A 2030400228 右动臂小腔钢管 Tube

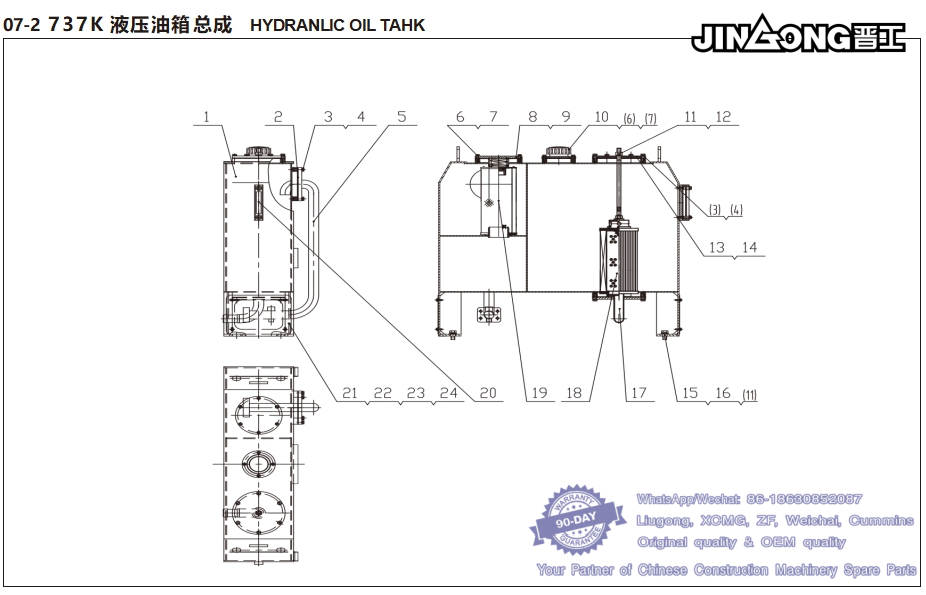

18 07-2 737 K 液 压 油 箱 总 成 HYDRANLIC OIL TAHK
-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
3G0601C01 2030100925 液压油箱体 ydraulic tank
2 MFD150 - 1 2020800372 橡胶垫 Rubber mat
3 GB,/'T5783 2010200071 18 螺栓M10x30 Bolt
4 GB,/T93 2010400004 18 垫圈10 washer
5 3G0601B02 2030100847 回油法兰 Flange
6 GB,/T5783 2010200064 螺栓M8x25 Bolt
7 GB,/T93 2010400003 垫圈8 washer
8 MFD175 - 1 2020800094 2 密封垫 Rubber mat
9 5G062703B 2030100544 2 法兰盖 Flange whatsapp 86-18630852087
10 QL- 10C- 00 2030500130 加油滤清器总成 oil Filter
11 GB,/T93 2010400007 5 垫圈16 washer
12 GB,/T6170 2010300019 螺母M16 Nut
13 3G0601B- 1 2020400096 法兰盖 Flange
14 MFD200 - 1 2020800108 密封垫 Rubber mat
15 GB,/'T5783 2010200085 4 螺栓M16x35 Bolt
16 JGM- 1632 2020700149 4 垫圈16 washer whatsapp 86-18630852087
17 3G0601C03 2030100926 吸油法兰 Flange
18 XNJ1 -630X100 2030500286 吸油过滤器 oil Filter
19 YLX- 691 -H 2030500287 回油滤芯总成 oil Filter
20 YWZ- 150 2030500158 液位计 Liquidometer
21 3G0601C-2 2020104891 板 cover whatsapp 86-18630852087
22 GB,/'T5783 2010200058 8 螺栓M6x20 Bolt
23 GB,/T93 2010400002 8 垫圈6 washer
24 GB,/T97 . 1 2010400021 8 垫圈6 washer

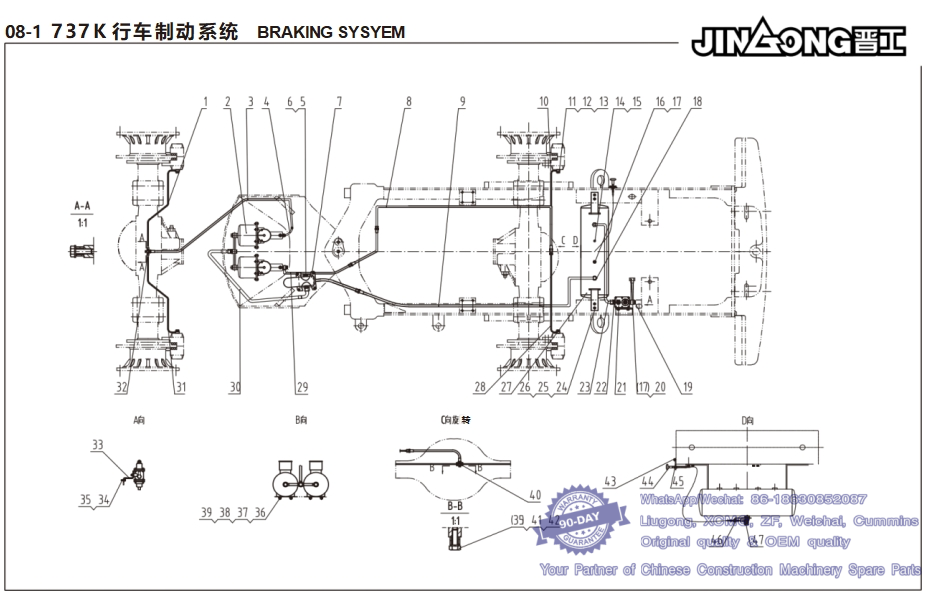

19 08-1 737 K 行 车 制 动 系 统 BRAKING SYSYEM
-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
3GP10902 2030400947 前桥油管右 Tube
2 JG509ZC 2030600195 2 空气加力总成组件 Boosters
3 408006-007Y 2030400627 加力泵至前桥油管 Tube
4 NJ130 2030300005 2 制动软管 Tube
5 408211 2020700084 螺塞M22*1 . 5 connector whatsapp 86-18630852087
6 408206 2020800150 紫铜垫片φ22 washer
7 XM60C 2030600328 脚制动阀 valve
8 408018- 18A 2030400629 加力泵至后桥油管仁) Tube
9 3G0903 2030400003 储气罐出气管 Tube
10 3GP10909 2030400959 后桥油管右 Tube
11 408102 2020700068 5 铜垫 12 2 washer
12 408101 2020600071 5 管接头M12*1 . 25 connector
13 408115 2020700067 5 铜垫 15 washer
14 6GP109- 1 2020600572 传感器接头 connector
15 JB982 2010500057 组合密封垫圈12 washer
16 JN150-35011030 2030600199 安全阀(LYAQ- 11) valve
17 508015 2020800451 3 垫圈 paper washer
18 408210B 2020600072 2 气管接头M22*1 . 5 connector
408207 2020700024 通油螺栓 Bolt
20 51K0902 2030300024 气管总成 Hose
21 SH380A 2030600203 油水分离器组合阀 valve
22 61FogA- 1 2020600112 4 管接头 connector
23 508014 2030300018 气管总成700m Hose
24 B/T5783 2010200078 4 全螺纹螺栓M12*30 Bolt
25 GB/T93 2010400005 4 弹垫12 washer whatsapp 86-18630852087
26 GB/T97. 1 2010400024 4 平垫圈12 washer
27 36090201 2030600215 储气罐 Air reservior
28 3GP10908 2030400955 后桥油管左 Tube
29 3G0904 2030400004 加力泵至后桥油管 Tube
30 3GP10901 2030301291 制动阀至加力泵气管 Hose
31 3GP10903 2030400949 前桥油管左 Tube
32 408001 2020600169 前桥油路三通接头 connector
33 3G09- 1W1 2020101483 组合阀固定座 plate
34 GB/T5783 2010200225 2 全螺纹螺栓M8*20 Bolt whatsapp 86-18630852087
35 GB/T93 2010400003 弹垫8 washer
36 GB/T5783 2010200071 4 全螺纹螺栓M1*30 Bolt
37 GB/T97. 1 2010400023 4 平垫圈10 washer
38 GB/T93 2010400004 4 弹垫10 washer
39 GB/T6170 2010300016 4 1型螺母M0 Nut
40 408020 2020600170 后桥三通接头 connector
41 GB/T5783 2010200064 2 全螺纹螺栓M8*25 Bolt
42 GB/T97. 1 2010400022 平垫圈8 washer
43 GB/T5783 2010200063 2 全螺纹螺栓M8*20 Bolt
44 508024 2030600478 放水阀拉线 cable assem
45 508023 2020105812 放水阀拉线支架 Bracket whatsapp 86-18630852087
46 508022 2020105811 放水阀支架 Bracket
47 LYG- 1305002 2030600499 手动放水阀 valve

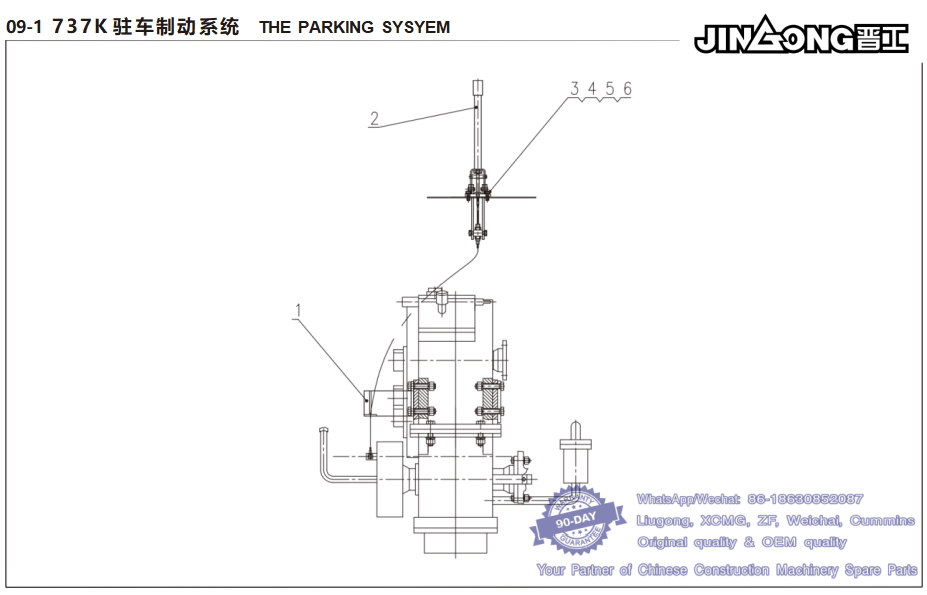

20 09-1 737 K 驻 车 制 动 系 统 THE PARKING SYSYEM
-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G1001A 2030101369 支架 Bracket
2 3G1002D 2030700058 手制动软轴 cable whatsapp 86-18630852087
3 GB/T93 2010400003 4 弹垫8 washer
4 GB,/T97 1 2010400022 4 平垫圈8 washer
5 GB,/T5783 2010200064 4 全螺纹螺栓M8*25 Bolt
6 GB,/T6170 2010300015 4 1型螺母M8 Nut whatsapp 86-18630852087
