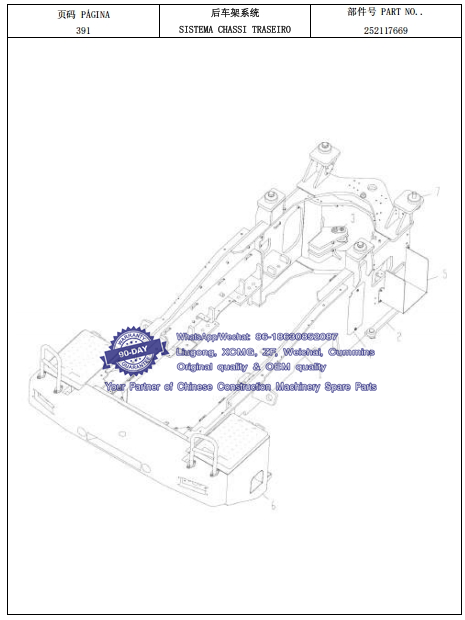

后车架系统SISTEMA DE CHASSI TRASEIRO
160 后车架系统SISTEMA DE CHASSI TRASEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117696 后车架 CHASSI TRASEIRO 1 Whatsapp: 86-18630852087
2 252910962 固定杆组件 CONJUNTO FIXAÇÃO DA HASTE 1
3 252910960 固定转向销组件 CONJUNTO FIXAÇÃO PINO DE DIREÇÃO 1
4 252117699 固定挡板组件 CONJUNTO DE FIXAÇÃO DA PLACA 1
5 252116249 集中润滑油泵组件CONJUNTO DA BOMBA DE ÓLEO LUBRIFICANTE CENTRALIZADO 1
6 252116232 配重组件 CONJUNTO CONTRA PESO 1 Whatsapp: 86-18630852087
7 252910961 驾驶室固定组件 CONJUNTO FIXAÇÃO CABINE 1
8 803545700 橡胶护套 CAPA DE BORRACHA 2

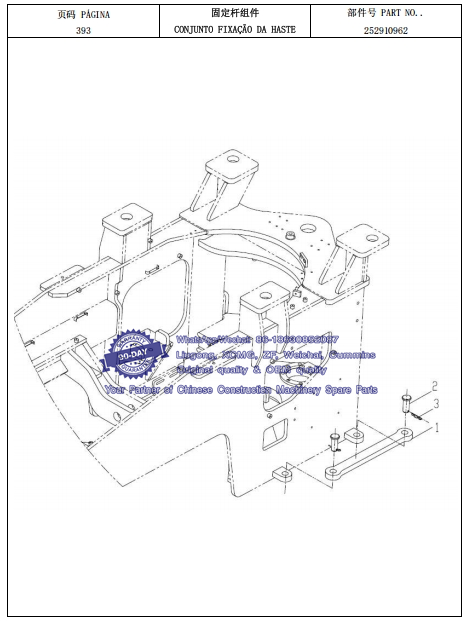

161 固定杆组件CONJUNTO FIXAÇÃO DA HASTE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252101576 固定杆 HASTE DE FIXAÇÃO 1
2 805601608 销 32×80 PINO 2 GB/T882-2008
3 251500108 弹性挡簧 MOLA 2 Whatsapp: 86-18630852087

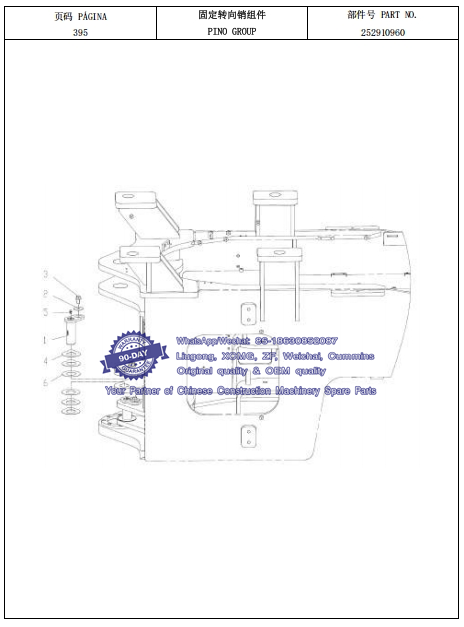

162 固定转向销组件CONJUNTO FIXAÇÃO DOS PINOS DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252112982 转向销 PINO DE DIREÇÃO 2
2 253102301 垫片 ARRUELA 2 Whatsapp: 86-18630852087
3 805048032 螺栓 M16×25 PARAFUSO 2 GB/T166741.2004
4 269900185 调整垫片 ARRUELA 8
5 801103215 油杯 M10×1 COPO DE OLEO 2 JB/T7940.1-1995
6 252910533 垫片 CALÇO 4

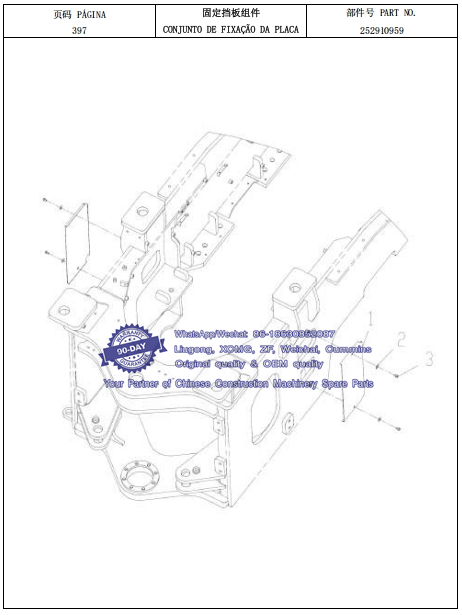

163 固定挡板组件CONJUNTO DE FIXAÇÃO DA PLACA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252910964 左侧挡板 PLACA LATERAL ESQUERDA 2
2 805338265 垫圈 8 ARRUELA 4 GB/T96.1-2002 Whatsapp: 86-18630852087
3 805047997 螺栓 M8×12 PARAFUSO 4 GB/T16674.1-2004

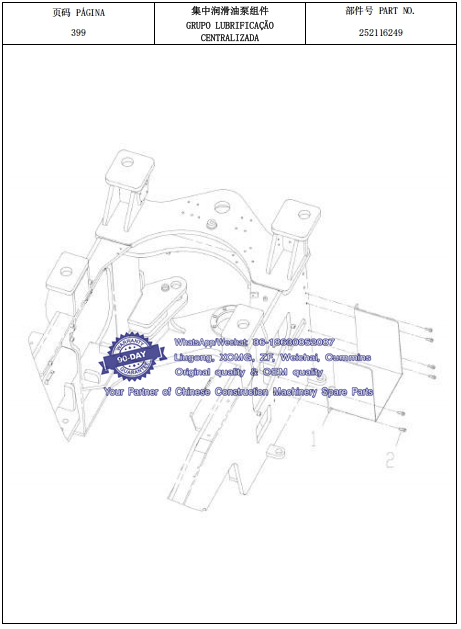

164 集中润滑油泵组件GRUPO LUBRIFICAÇÃO CENTRALIZADA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116256 油泵护板 SUPORTE 1 Whatsapp: 86-18630852087
2 805004763 螺栓 M10×25(达克罗) PARAFUSO 6 GB/T16674.1-2004

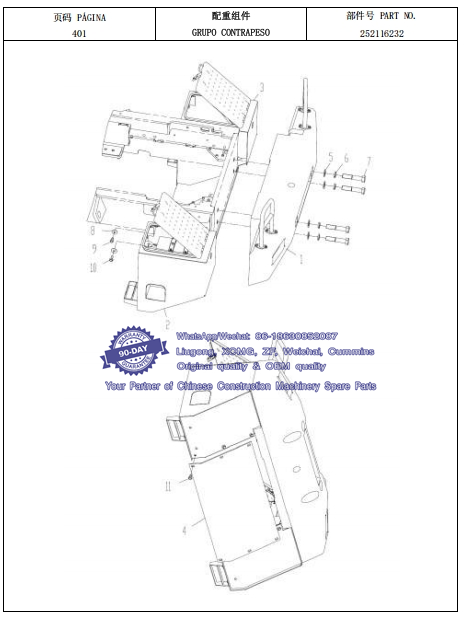

165 固定配重组件GRUPO CONTRAPESO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116240 配重装配 MONTAGEM CONTRAPESO 1
2 252116255 电瓶箱 SUPORTE BATERIA 1 Whatsapp: 86-18630852087
3 252116244 工具箱SUPORTE CAIXA DE FERRAMENTA 1
4 252116235 护板 PLACA 1
5 805300047 垫圈 36 ARRUELA 4 GB/T97.1-2002
6 805300077 垫圈 36 ARRUELA 4 GB/T93-1987
7 805048276 螺栓 M36×180(达克罗) PARAFUSO 4 GB/T5782-2000
8 805338273 垫圈 16 ARRUELA 8 GB/T96.1-2002 Whatsapp: 86-18630852087
9 805048033 螺栓 M16×35(达克罗) PARAFUSO 4 GB/T16674.1-2004
10 805047263 螺栓 M16×45(达克罗) PARAFUSO 4 GB/T16674.1-2004
11 805047708 螺栓 M16×30(达克罗) PARAFUSO 6 GB/T16674.1-2004

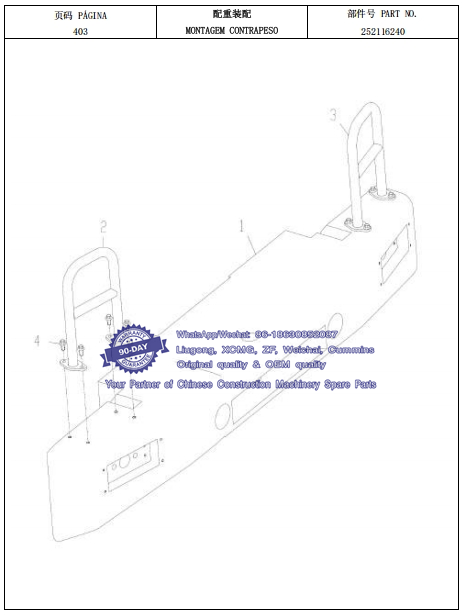

166 配重装配MONTAGEM CONTRAPESO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252114111 配重 CONTRAPESO 1
2 252114159 左扶手 PROTEÇÃO 1 Whatsapp: 86-18630852087
3 252114162 右扶手 PROTEÇÃO 1
4 805004764 螺栓 M12×25(达克罗) PARAFUSO 8 GB/T16674.1-2004

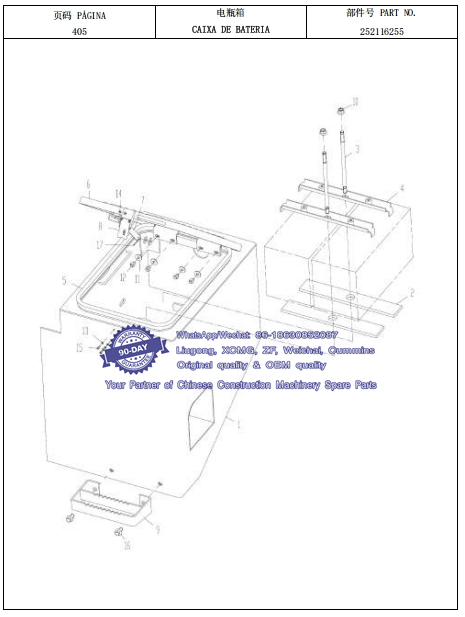

167 电瓶箱CAIXA DE BATERIA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116261 电瓶箱焊接件CONJUNTO SOLDADO SUPORTE 1
2 252910903 橡胶垫 BORRACHA 2
3 252910891 拉丝 HASTE 2 Whatsapp: 86-18630852087
4 252910892 压板 PLACA 2
5 252904020 JT-05B 密封条 L=1950 VEDAÇÃO 1
6 252904973 左箱盖 COBERTURA 1
7 252117326 撑杆 HASTE 1
8 251804394 NBS1013 锁 TRAVA 1
9 251801075 脚蹬 SUPORTE 1
10 805204006 螺母 M12(达克罗) PORCA 2 GB/T6177.1-2000
11 805338265 垫圈 8(达克罗) ARRUELA 6 GB/T96.1-2002
12 805047997 螺栓 M8×12(达克罗) PARAFUSO 4 GB/T16674.1-2004
13 805300027 垫圈 4 ARRUELA 5 GB/T93-1987 Whatsapp: 86-18630852087
14 805104436 螺钉 M4×8 PARAFUSO 2 GB/T818-2000
15 805100266 螺钉 M4×12 PARAFUSO 3 GB/T818-2000
16 805048016 螺栓 M12×20(达克罗) PARAFUSO 2 GB/T16674.1-2004
17 805600029 销 2×25 PINO 1 GB/T91-2000

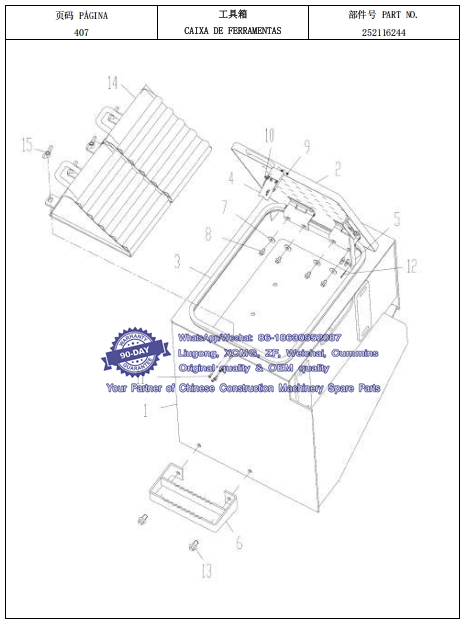

168 工具箱CAIXA DE FERRAMENTAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116263 工具箱焊接件CONJUNTO SOLDADO CAIXA DE FERRAMENTA 1 ZZTZ0310-2017
2 252904972 右箱盖 COBERTURA 1
3 252904020 JT-05B 密封条 L=1950 VEDAÇÃO 1
4 251804394 NBS1013 锁 TRAVA 1
5 252117326 撑杆 HASTE 1 Whatsapp: 86-18630852087
6 251801075 脚蹬 SUPORTE 1
7 805338265 垫圈 8(达克罗) ARRUELA 6 GB/T96.1-2002
8 805047997 螺栓 M8×12(达克罗) PARAFUSO 4 GB/T16674.1-2004
9 805300027 垫圈 4 ARRUELA 5 GB/T93-1987
10 805104436 螺钉 M4×8 PARAFUSO 2 GB/T818-2000
11 805100266 螺钉 M4×12 PARAFUSO 3 GB/T818-2000
12 805600029 销 2×25 PINO 1 GB/T91-2000
13 805048016 螺栓 M12×20(达克罗) PARAFUSO 2 GB/T16674.1-2004
14 252117631 防滑块 ANTI-DERRAPANTE 2 Whatsapp: 86-18630852087
15 805203190 螺母 M10 PORCA 4 GB/T62.1-2004

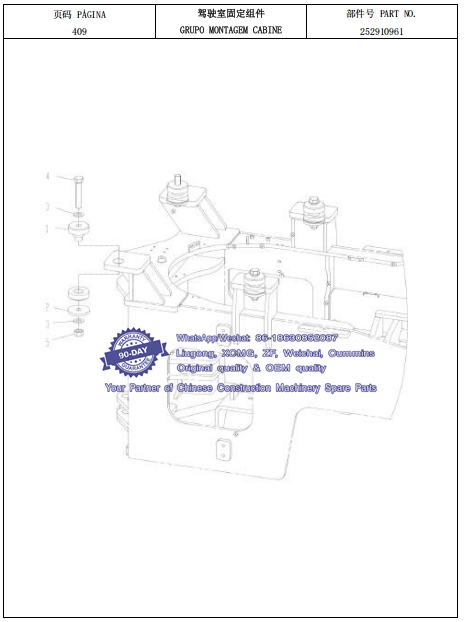

169 驾驶室固定组件GRUPO MONTAGEM CABINE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900306 减震器组件 AMORTECEDOR 4
2 252900305 隔板 PLACA 4 Whatsapp: 86-18630852087
3 805338293 垫圈 30(达克罗) ARRUELA 7 GB/T97.1-2002
4 805048813螺栓 M30×2×160(达克罗)PARAFUSO 4 GB/T5786-2000
5 805200242 螺母 M30×2 PORCA 3 GB/T6171-2000
液压系统SISTEMA HIDRÁULICO

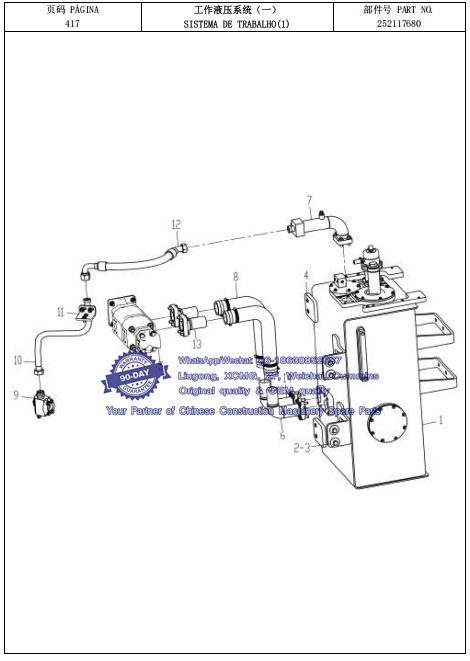

170 工作液压系统（一）SISTEMA DE TRABALHO(1)
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 253008072 液压油箱 TANQUE 1 Whatsapp: 86-18630852087
2 805338273 垫圈 16(达克罗) ARRUELA16 8 GB/T96.1-2002
3 805048033 螺栓 M16×35(达克罗) PARAFUSO M16×35 4 GB/T16674.1-2004
4 805048034 螺栓 M16×40(达克罗) PARAFUSO M16×40 4 GB/T16674.1-2004
5 252117681HPT3-112/80/P124-16R泵组件 BOMBA 1
6 252116127 油箱吸油钢管组件 BOMBA 2
7 252911950 油箱回油钢管组件 TUBO 1
8 252117682 转向泵吸油胶管组件 TUBO 2 Whatsapp: 86-18630852087
9 252116127 回油接头块组件 MANGUEIRA 1
10 252909517 回油钢管 TUBO 1
11 252911838 回油钢管固定组件 SUPORTE 1
12 803413832 软管总成 TUBO 1
13 251808331 转向泵吸油钢管组件 CONJUNTO DE TUBOS 2
14 252116126 液压油箱吸油钢管组件 TUBO
