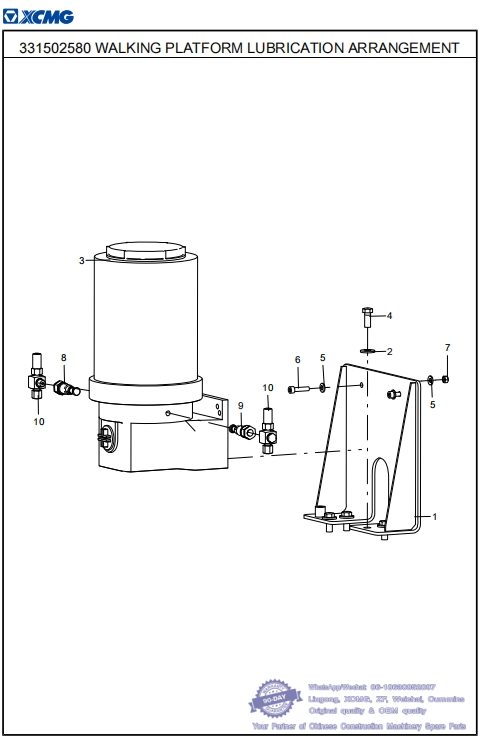

161 331502580 WALKING PLATFORM LUBRICATION ARRANGEMENT-- XCMG Mining Dump Truck XDR100 Parts Catalog
331502574 CENTRALIZED LUBRICATING SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331503557 1 PUMP SUPPORT
2 805301374 4 WASHER 12 DIN6796 whatsapp 86-18630852087
3 801141178 1 P203PUMP
4 805046482 4 BOLT M12×30 GB/T5783-2000
5 805301384 4 WASHER 8 DIN6796
6 805139977 2 SCREW M8×35 GB/T70.1-2008 whatsapp 86-18630852087
7 805046477 2 NUT M8 GB/T6170-2000
8 801141179 1 PUMP CORE K5
9 801141180 1 PUMP CORE K6
10 801141181 2 SAFETY VALVE whatsapp 86-18630852087

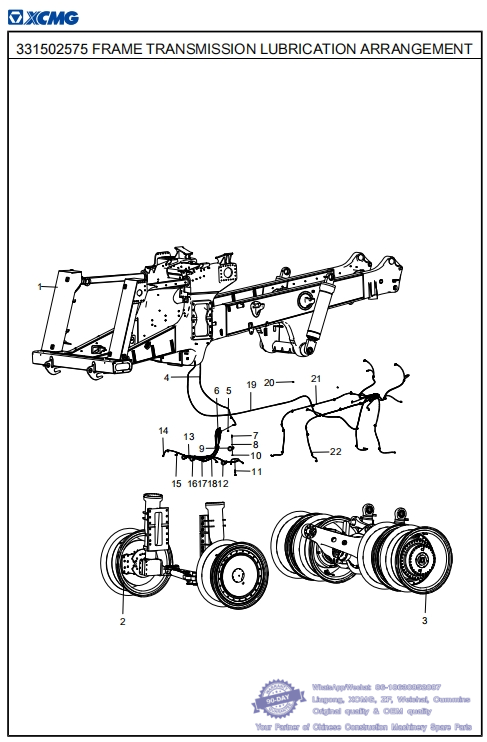

162 331502575 FRAME TRANSMISSION LUBRICATION-- XCMG Mining Dump Truck XDR100 Parts Catalog
AARRRAANGEEMEENTT
331502574 CENTRALIZED LUBRICATING SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331502576 1 FRAME LUBRICATION ACCESSORY whatsapp 86-18630852087
2 331502578 1 FRONT AXLE LUBRICATION ACCESSORY
3 331502579 1 REAR AXLE LUBRICATION ACCESSORY
4 801142422 1 RG8.8 LUBRICATION PIPE ASSEMBLY
5 801141185 2 INLET JOINT
6 801141182 1 SSV10DISTRIBUTOR
7 805046528 4 BOLT M10×35 GB/T5783-2000
8 805301373 33 WASHER 10 DIN6796
9 330101688 4 IRON RING
10 805238371 4 NUT M10 GB/T6170-2000
11 805046525 29 BOLT M10×20 GB/T5783-2000
12 801142413 1 RG8.8 LUBRICATION PIPE ASSEMBLY whatsapp 86-18630852087
13 801142425 1 RG8.8 LUBRICATION PIPE ASSEMBLY
14 801142431 1 RG8.8 LUBRICATION PIPE ASSEMBLY
15 801142417 1 RG8.8 LUBRICATION PIPE ASSEMBLY
16 801142427 1 RG8.8 LUBRICATION PIPE ASSEMBLY
17 801142418 1 RG8.8 LUBRICATION PIPE ASSEMBLY
18 801142411 1 RG8.8 LUBRICATION PIPE ASSEMBLY
19 801142432 1 RG8.8 LUBRICATION PIPE ASSEMBLY whatsapp 86-18630852087
20 801141187 22 LUBRICATING POINT JOINT
21 801142419 1 RG8.8 LUBRICATION PIPE ASSEMBLY
22 801142426 1 RG8.8 LUBRICATION PIPE ASSEMBLY

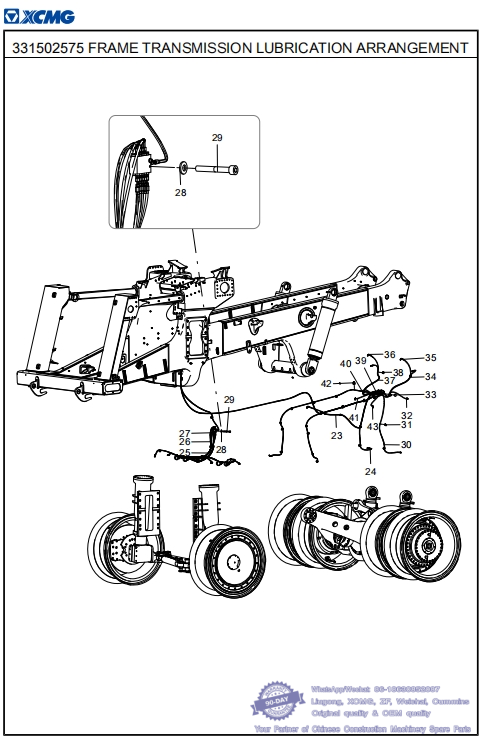

163 331502575 FRAME TRANSMISSION LUBRICATION -- XCMG Mining Dump Truck XDR100 Parts Catalog
331502574 CENTRALIZED LUBRICATING SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
23 801142421 1 RG8.8 LUBRICATION PIPE ASSEMBLY
24 801142415 1 RG8.8 LUBRICATION PIPE ASSEMBLY
25 801142414 1 RG8.8 LUBRICATION PIPE ASSEMBLY whatsapp 86-18630852087
26 801142429 1 RG8.8 LUBRICATION PIPE ASSEMBLY
27 801141184 22 OUTLET CONNECTOR
28 805301383 4 WASHER 6 DIN6796
29 805139859 4 SCREW M6×45 GB/T70.1-2008
30 801142434 1 RG8.8 LUBRICATION PIPE ASSEMBLY whatsapp 86-18630852087
31 819908676 18 RUBBER SLEEVE HOOP
32 801142424 1 RG8.8 LUBRICATION PIPE ASSEMBLY
33 801141186 2 PLUG
34 801142412 1 RG8.8 LUBRICATION PIPE ASSEMBLY
35 801142428 1 RG8.8 LUBRICATION PIPE ASSEMBLY
36 801142420 1 RG8.8 LUBRICATION PIPE ASSEMBLY
37 801142416 1 RG8.8 LUBRICATION PIPE ASSEMBLY
38 801905490 10 RUBBER SLEEVE HOOP
39 801141183 1 SSV14DISTRIBUTOR
40 801142430 1 RG8.8 LUBRICATION PIPE ASSEMBLY whatsapp 86-18630852087
41 801142433 1 RG8.8 LUBRICATION PIPE ASSEMBLY
42 801905725 11 RUBBER SLEEVE HOOP
43 801142423 1 RG8.8 LUBRICATION PIPE ASSEMBLY

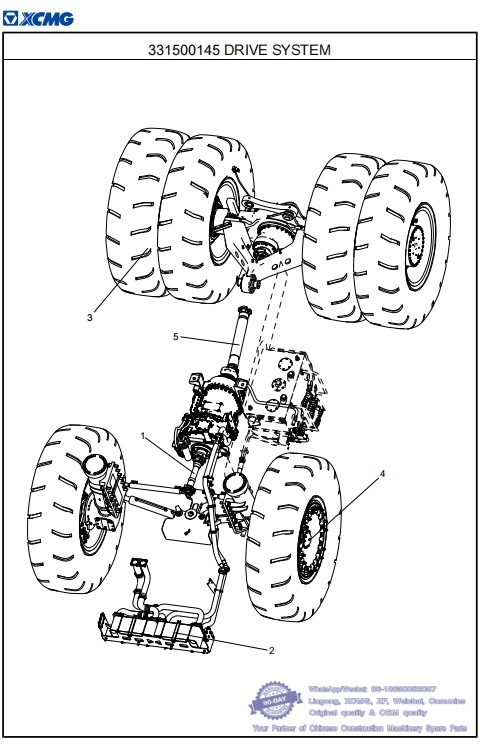

164 331500145 DRIVE SYSTEM- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 800357673 1 FRONT DRIVE SHAFT ASSEMBLY 336 whatsapp 86-18630852087
2 331501085 1 TRANSMISSION AND ACCESSORIES 338
3 331503178 1 REAR AXLE ASSEMBLY 354
4 331501086 1 FRONT AXLE ASSEMBLY 394 whatsapp 86-18630852087
5 800357672 1 REAR DRIVE SHAFT ASSEMBLY 416

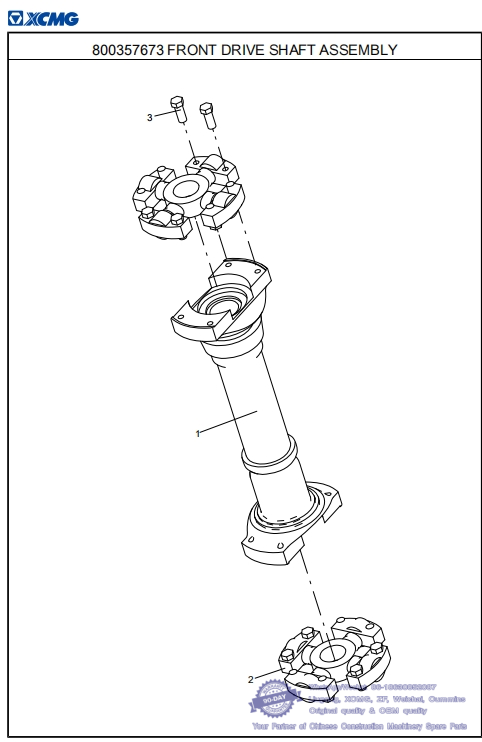

165 800357673 FRONT DRIVE SHAFT ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500145 DRIVE SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 800369503 1 DM91 FRONT TRANSMISSION MAIN SHAFT whatsapp 86-18630852087
2 800369502 2 DM91 FRONT TRANSMISSION CROSS SHAFT
3 805051862 16 5/8-18UNF DM91 FRONT TRANSMISSION SHAFT BOLT whatsapp 86-18630852087
