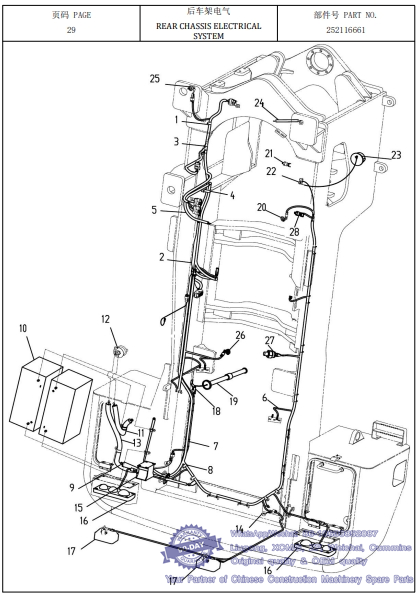

171 后车架电气REAR CHASSIS ELECTRICAL SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 803199325 卡套 Φ16 CUTTING FERRULE 2 TJBC Φ16
2 252116660 后车架线束 REAR CHASSIS HARNESS 1 Z5GNV.11.3.1
3 801970978 插樵扎带 4.8X190 RIBBON 50 GNP-190STB
4 803300794 卡套 Φ35 CUTTING FERRULE 1 TJBC Φ35
5 803688630 电瓶线 BATTERY WIRE 1 XGXD2100C-10/13
6 803690696 电瓶线 BATTERY WIRE 1 XGXD3500C-8R/10
7 803688632 电瓶线 BATTERY WIRE 1 XGXD2800-10RZ1/13R
8 803199329 卡套 Φ26 CUTTING FERRULE 8 TJBC Φ26
9 803614143 电瓶线 BATTERY WIRE 1 XGXD270-10RZ/10BZ
10 803502471 蓄电池(国产) BATTERY 2 6-QW-120BS
11 803611388 电瓶线 BATTERY WIRE 1 XGXD400-10BZ/10
12 803604579 蓄电池负极开关 BATTERY ISOLATORSWITCH1 34B0087
13 803604539 电瓶线 BATTERY WIRE 1 XGXD1200-10
14 803683146 德尔福定位支架 PLANK 2 RC-DELPHI-15
15 803504584 倒车报警器 REVERSING BEEPER 1 PRECO-380
16 803587849 后尾组合灯 REAR DIM LAMP 2 JYDJ006-6P
17 803545523 工作灯 WORKING LAMP 2 JYDJ008
18 803744087 德驰小支架 PLANK 2 DEUTSCH-DT
19 803547375 燃油传感器(德弛插件)OIL LEVEL SENSOR 1 XG460-1
20 803547478VDO 温度传感器(德弛插件)TEMPERATURE SENSOR 1 323801004002-1(M14×1.5)
21 803678439 压力开关 PRESSURE SWITCH 1 X207778(Z1/8-4BARR)
22 803199323 卡 套Φ10CUTTING FERRULE 1 TJBC Φ10
23 803587871 气压 传感器PRESSURE SENSOR 1 360 081 032 014
24 803604718 电瓶线 BATTERY WIRE 1 XGXD400C-10
25 803678437 刹车 灯开关BREAK LAMP SWITCH 1 X207774(Z1/8-0.7BARR-FLM18)
26 803547477 VDO 温 度传 感 器（德 弛插件）） VWATER TEMPERATURE SENSOR 1 323801004002(R1/2)-1
27 803678440 压力开关 PRESSURE SWITCH 1 X207811(R1/8-0.8BARR)
28 803546617 压力开关 PRESSURE SWITCH 1 X208908(PS67-2MRZ-9BAR)

机罩系统ENGINE HOOD SYSTEM

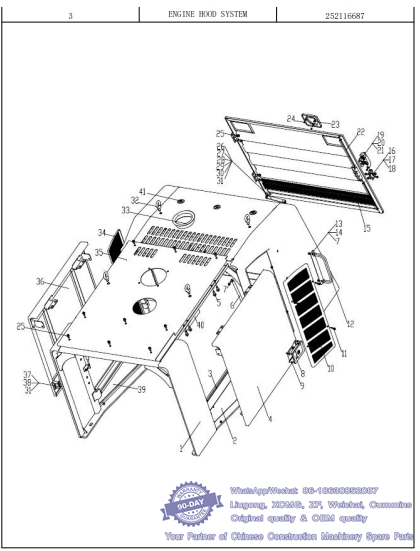

172 机罩系统ENGINE HOOD SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 252116683 机罩焊接总成 HOODWELDASSY 1
2 252912511 左下门 LOWER LEFT DOOR 1
3 252909902 JT-03D 装饰条 1 米 WEATHER STRIP 2 JT-03D
4 252910704 左门 LEFT DOOR 1
5 805004699 螺栓 M12X30(达克罗) BOLT 8 GB/T16674.1-2004
6 801701502 气弹簧 AIR SPRING 4 QD19-510X165X400N-AA
7 805203166 螺母 M8 NUT 12 GB/T6177.1-2000
8 803074424 门锁 LOCK 2 NBS504-1
9 805135720 螺母 M6(达克罗) NUT 8 GB/T6177.1-2000
10 252911576 左小门 LEFT DOOR 1
11 805047998 螺栓 M8×35(达克罗) BOLT 8 GB/T16674.1-2004
12 251806127 后扶手 HANDRAIL 2
13 251806139 扶手座 SOPPORT 4
14 251806269 加强板 REINFORCEMENT 2
15 252911567 后挡罩 REARHOOD 1
16 802141509 定位器 LOCATOR 1 DSI52
17 805004756 螺栓 M8×20(达克罗) BOLT 2 GB/T16674.1-2004
18 805100441 螺钉 M8×20 BOLT 2 GB/T818-2000
19 400403667 左门锁组件 LOCK 1 DS502BL
20 805047993 螺栓 M6×25(达克罗) BOLT 2 GB/T16674.1-2004
21 805100061 螺钉 M6×16 BOLT 3 GB/T819.1-2000
22 251707841 JT-03D 防震胶条 0.35m WEATHER STRIP 2 JT-03D
23 250900479 徐工标徽 BRAND 1
24 805200046 螺母 M5 NUT 3 GB/T6170-2000
25 805004770 螺栓 M10×20(达克罗) BOLT 13 GB/T16674.1-2004
26 252609832 拉杆 BAR 1
27 805601612 销 8×22 PIN 1 GB/T882-2008
28 805600022 销 1.6×20 PIN 1 GB/T91-2000
29 805600159 销 3.2×16 PIN 1 GB/T91-2002
30 805338267 垫圈 10(达克罗) WASHER 1 GB/T96.1-2002
31 805338265 垫圈 8(达克罗) WASHER 5 GB/T96.1-2002
32 805100348 螺钉 M16 BOLT 4 GB/T825-1988
33 251806323 橡胶套 RUBBER SLEEVE 1
34 252911570 右小门 RIGHT DOOR 1
35 252116679 顶盖板 PLATE 1
36 252910751 右门 RIGHT DOOR 1
37 803074410 拉杆 BAR 2 NBS504-2
38 805600085 销 2×20 PIN 4 GB/T91-2000
39 252912514 右下门 LOWER RIGHT DOOR 1
40 252116681 降噪材料SOUND-ABSORBINGMATERIAL 1
41 252609564 盖帽 NUT CAP 3

173 机罩系统易损件清单 0~2000 小时ENGINE HOOD SYSTEM QUICK-WEAR PART 0~2000h-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 801701502 气弹簧 AIR SPRING 4 QD19-510X165X400N-AA
2 803074424 门锁 LOCK 2 NBS504-1
3 400403667 左门锁组件 LOCK 1 DS502BL
4 802141509 定位器 LOCATOR 1 DSI52

工作连杆系统WORKING LINKAGE SYSTEM

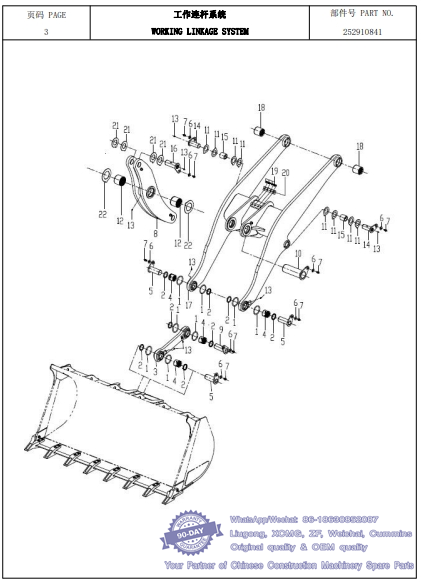

174 工作连杆系统WORKING LINKAGE SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 252100394 O 形圈 O-RING 8
2 803164070 唇形密封圈LIP TYPE SEALB80×100×10 8 GB/T9877-2008
3 252910600 拉杆 LINK 1
4 252112094 轴套 BUSHING 4
5 252112100 铲斗销 PIN 3
6 253102301 垫片 SHIM 8
7 805048032 螺栓 M16×25 BOLT M16×25 8 GB/T16674.1-2004
8 252910524 摇臂 ROCKER 1
9 251806004 摇臂拉杆销 PIN 1
10 251806002 摇臂梁销 PIN 1
11 252101316 调整垫片 ADJUSTING SHIM 8
12 252112095 摇臂梁轴套 BUSHING 2
13 801103215 油杯 M10×1 GREASE CUP M10×1 8 JB/T7940.1-1995
14 250400158 动臂油缸销 PIN 2
15 252100390 轴套 BUSHING 2
16 252100419 摇臂油缸销 PIN 1
17 252910517 动臂 BOOM 1
18 252112051 轴套 BUSHING 2
19 805100202 螺钉 M16×30 SCREW M16×30 4 GB/T70.1-2008
20 252112904 动臂卸载限位块 I LIMIT BLOCK 1
21 269900193 调整垫片 ADJUSTING SHIM 4
22 269900195 调整垫片 ADJUSTING SHIM 2

175 易损件清单-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

序号 部件号 名称 部件号 零件名称 每台数量 储备率 备注

1 252116663 电气系统 860134405 工作灯灯泡 8 5%
2 803682280 保险 13 5% ATS-10A
3 803682283 保险 1 5% ATS-25A
4 803682281 保险 4 5% ATS-15A
5 803682282 保险 1 5% ATS-20A
6 803682279 保险 2 5% ATS-5A

1 252116663 电气系统 803587849 后尾组合灯 2 5% JYDJ006-6P
2 252115064 前车架线束 1 5% 50GV.11.1.1
3 252116660 后车架线束 1 5% Z5GNV.11.3.1
4 803688413 高音盆喇叭 1 10% DL125-100CG-H
5 803688412 低音盆喇叭 1 10% DL125-100CG-L
6 803608667 点火开关 1 5% JK428XG
7 803645894 电源总开关 1 5% MZJ- 400A/006X
8 803682286 继电器 7 5% HFV4/024-1Z1GR
9 803611282 继电器 2 5% HFV4/024-1Z6SG
10 803504584 倒车报警器 1 5% PRECO-380
11 802138058 雨刮器 1 5% XGYG-2230P-K
12 802138059 雨刮器 1 5% XGYG-2231P-K
13 803611142 接近开关 2 5% J7-D10B1/DF23
14 803608668 起动继电器 2 5% JWL-DK242/24

1 252116663 电气系统 803546207 洗涤器总成 1 5% XGQS66X
2 803587848 动力插座 1 5% DY202
3 803589273 CAN 组合仪表 1 5% A2C84438000-SH
4 803682373 CAN 组合表线束 1 5% ZHBXS-ZZJ(DELPHI)
5 803688630 电瓶线 1 5% XGXD2100C-10/13
6 803690696 电瓶线 1 5% XGXD3500C-8R/10
7 803688632 电瓶线 1 5% XGXD2800-10RZ1/13R
8 803614143 电瓶线 1 5% XGXD270-10RZ/10BZ
9 803611388 电瓶线 1 5% XGXD400-10BZ/10
10 803604539 电瓶线 1 5% XGXD1200-10
11 803547375 燃 油 传 感 器(德弛插件) 1 5% XG460-1
12 803547477 VDO 温 度传 感器(德弛插件) 1 5% 323801004002(R1/2)-1
13 803587871 气压传感器 1 5% 360 081 032 014
14 803604718 电瓶线 1 5% XGXD400C-10
15 803502471 蓄电池(国产) 1 5% 6-QW-120BS
16 803604579 蓄电池负极开关 1 5% 34B0087
17 803546617 压力开关 1 5% X208908(PS67-2MRZ-9BAR)
18 803678437 刹车灯开关 1 5% X207774(Z1/8-0.7BARR-FLM18)
19 803544526 电风扇 1 5% BFG05E
20 803589283 翘板开关 1 5% JK939-Z5GNV（I）
21 803678440 压力开关 1 5% X207811(R1/8-0.8BARR)
22 803678439 压力开关 1 5% X207778(Z1/8-4BARR)
23 803589284 翘板开关 1 5% JK939-Z5GNV
24 803545383 收放机总成 1 5% SL130B
25 803547478 VDO 水 温传 感 器（德弛插件） 1 5% 323801004002-1(M14×1. 5)
26 803690782 集中 控制盒 1 5% ECB0721—DP
27 252116664 驾驶室线束 1 5% Z5GNV.11.2.2
28 252116662 仪表盘线束 1 5% Z5GNV.11.2.1
29 803589270 LED 旋 转报 警 灯 1 5% JS-90015

空调系统AIR CONDITIONER SYSTEM

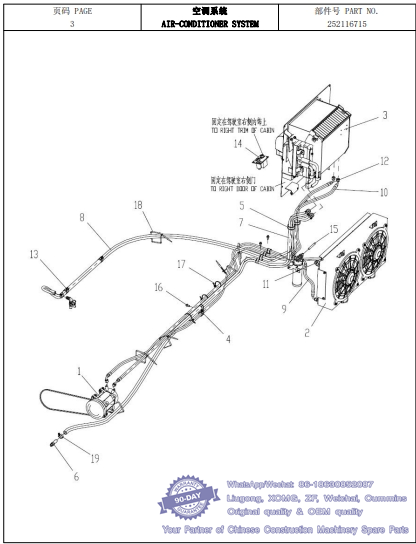

176 空调系统AIR-CONDITIONER SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 252116714 压缩机及接头组件 COMPRESSOR AND JOINT ASS’Y 1
2 252116713 冷凝器组件 CONDENSER ASS’Y 1
3 252912157 蒸发器组件 EVAPORATE ASS’Y 1
4 803199329 卡套Φ26 CUTTING RINGΦ26 9
5 803300795 卡套Φ45 CUTTING RINGΦ45 2
6 250200223 接头 JOINT 1
7 252911143 保温水管 WATERPIPE 1 L=3300
8 252911143 保温水管 WATERPIPE 1 L=3300
9 803587877 高压软管 HIGH PRESSURE HOSE 1 T0310449
10 803587952 低压软管 LOW PRESSURE HOSE 1 1001219172
11 803587903 高压软管 HIGH PRESSURE HOSE 1 T0310733
12 803587948 高压软管 HIGH PRESSURE HOSE 1 1001219148
13 805004834 螺栓 M6×12 BOLT 2 GB/T16674.1-2004
14 803587881 控制面板 CONTROL PANEL 1 T0400002X
15 803587951 车架线束 LINE PENCIL 1 1001219582
16 805004755 螺栓 M8×16 BOLT 5 GB/T16674.1-2004
17 801970974 8 型 尼龙扎带 TIES 3 GNB-200STB
18 801902724 尼龙扎带 TIES 6
19 801968904 喉箍 B14-27 CLAMP 4 QC/T619-1999

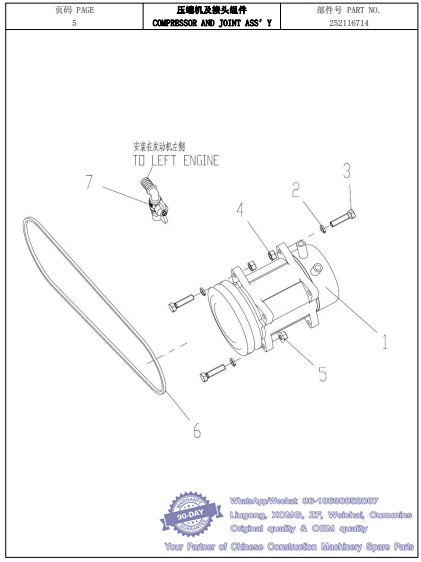

177 压缩机及接头组件COMPRESSOR AND JOINT ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 803587880 压缩机组件 COMPRESSOR 1
2 805300014 垫圈 10 WASHER 3 GB/T93-1987
3 805000029 螺栓 M10×40 BOLT 3 GB/T5783-2000
4 805200048 螺母 M10 NUT 2 GB/T6170-2000
5 805238533 螺母 M10(达克罗) NUT 1 GB/T6177.1-2000
6 803587950 皮带 BELT 1 T0.86.0113
7 800787655 水阀开关 SWITCH 1

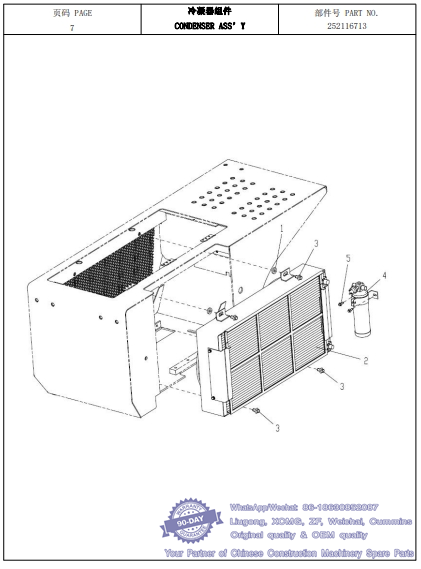

178 冷凝器组件CONDENSER ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 252000103 垫块 BLOCK 4
2 803589070 冷凝器总成 CONDENSER 1 1001411042
3 805048005 螺栓 M10×16(达克罗) BOLT 4 GB/T6674.1-2004
4 803548396 贮液器总成 LIQUID-TANK 1 1000795692
5 805004709 螺栓 M6×16(达克罗) BOLT 2 GB/T6674.1-2004

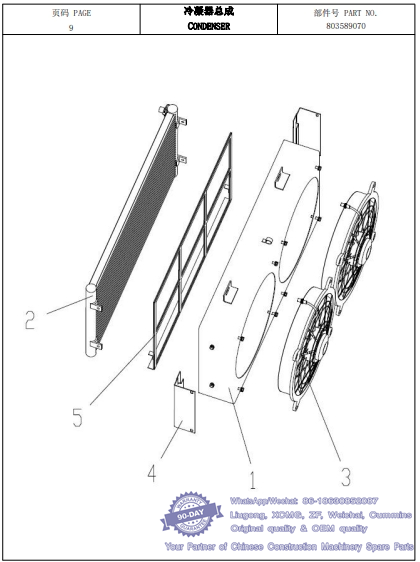

179 冷凝器组件CONDENSER ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 803589352 冷凝器壳体 CONDENSER SHELL 1 1001411044
2 803589080 冷凝器芯体 CONDENSER SHELL 1 T0210089
3 803589081 冷凝风机 CONDENSER FAN 2 T0230030
4 803589082 冷凝器滤网插槽 SLOT 2 T0220181
5 803589078 冷凝器滤网 FILTER 1 T0220180

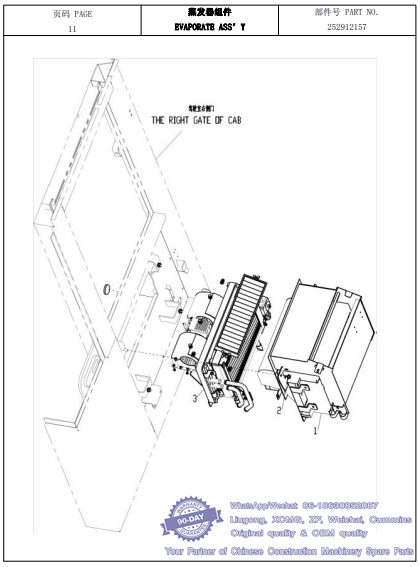

180 蒸发器组件EVAPORATE ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog

件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY

1 252911268 空调壳体 AIR CONDITIONING SHELL 1
2 805203166 螺母 M8 NUT 4 GB/T6177.1-2000
3 803588460 蒸发器总成 EVAPORATE 1 1001333086
