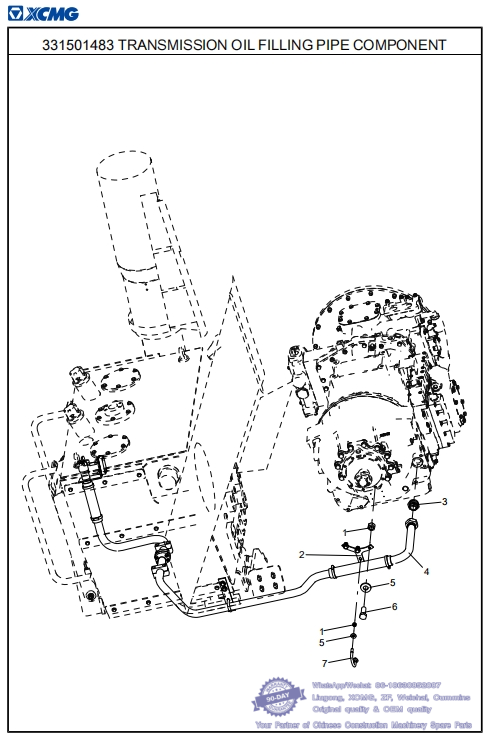

171 331501483 TRANSMISSION OIL FILLING PIPE COMPONENT-- XCMG Mining Dump Truck XDR100 Parts Catalog
331501085 TRANSMISSION AND ACCESSORIES
No. PART NUMBER QTY NAME NOTE PAGE
1 805238367 5 NUT M12 GB/T6170-2000 whatsapp 86-18630852087
2 331501484 1 PLATE
3 803415153 1 END STRAIGHT COUPLING
4 331501485 1 STEEL PIPE ASSEMBLY 350
5 805301374 5 WASHER 12 DIN6796
6 805006413 3 BOLT M12×35 GB/T5783-2000 whatsapp 86-18630852087
7 803272826 1 BOLT 51 JB/ZQ4321-2006

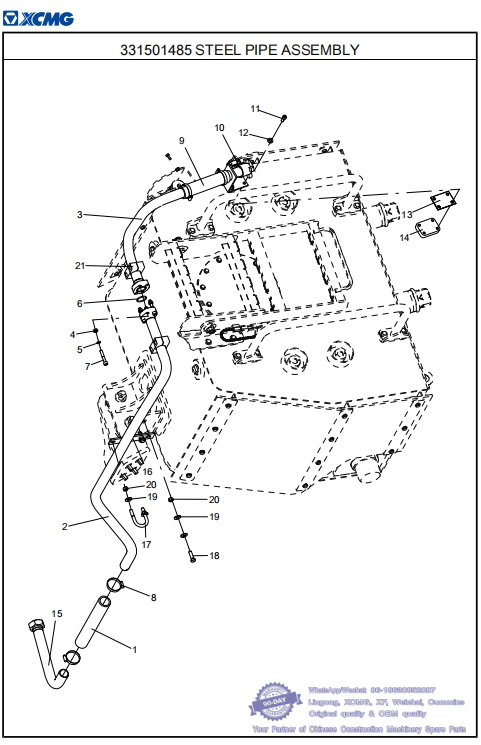

172 331501485 STEEL PIPE ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331501483 TRANSMISSION OIL FILLING PIPE COMPONENT
No. PART NUMBER QTY NAME NOTE PAGE
1 331505218 1 HOSE
2 331504526 1 STEEL PIPE ASSEMBLY whatsapp 86-18630852087
3 331504524 1 STEEL PIPE ASSEMBLY
4 805200048 4 NUT M10 GB/T6170-2000
5 805338260 4 WASHER 10 GB/T93-1987
6 803130023 1 ORING 37.69×3.53 AS568
7 805139864 4 SCREW M10×60 GB/T70.1-2008
8 800105536 4 HOSE CLAMP
9 331505216 1 HOSE
10 800366330 1 TRANSMISSION OIL FILLER whatsapp 86-18630852087
11 805139858 4 SCREW M10×25 GB/T70.1-2008
12 805301373 4 WASHER 10 DIN6796
13 331505215 2 MAT
14 331505213 1 PAD
15 331504522 1 STEEL PIPE ASSEMBLY
16 331505217 1 MOUNTING PLATE
17 805044549 1 BOLT 42 JB/ZQ4321-2006
18 805006287 2 BOLT M12×40 GB/T5783-2000 whatsapp 86-18630852087
19 805301374 6 WASHER 12 DIN6796
20 805238367 4 NUT M12 GB/T6170-2000
21 803403219 2 PIPE CLIP

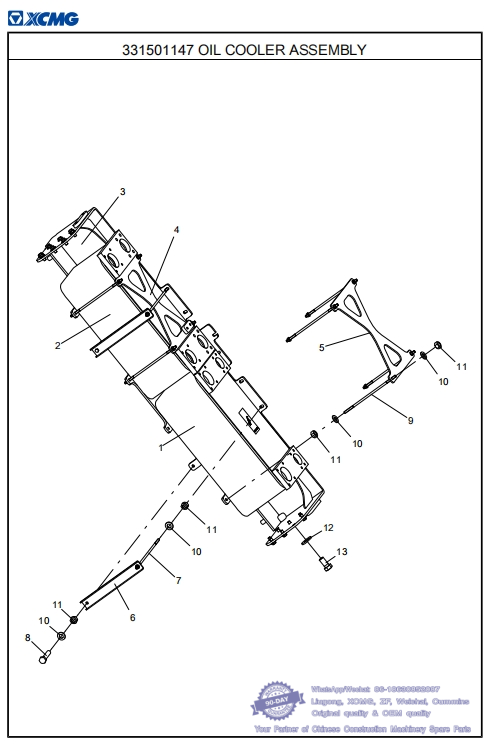

173 331501147 OIL COOLER ASSEMBLY- XCMG Mining Dump Truck XDR100 Parts Catalog
331501085 TRANSMISSION AND ACCESSORIES
No. PART NUMBER QTY NAME NOTE PAGE
1 803407039 1 OIL COOLER whatsapp 86-18630852087
2 803407038 1 OIL COOLER
3 331501181 1 CARRIER
4 331501180 1 RETAINER WELDING PART
5 331501179 1 RETAINER
6 331501178 2 PRESSURE PLATE
7 331501177 2 THREAD ROD whatsapp 86-18630852087
8 805046533 2 BOLT M10×50 GB/T5783-2000
9 331501418 8 THREAD ROD
10 805338279 22 WASHER 10 GB/T97.1-2002
11 805238371 22 NUT M10 GB/T6170-2000
12 805301374 16 WASHER 12 DIN6796
13 805046469 16 BOLT M12×25 GB/T5783-2000 whatsapp 86-18630852087

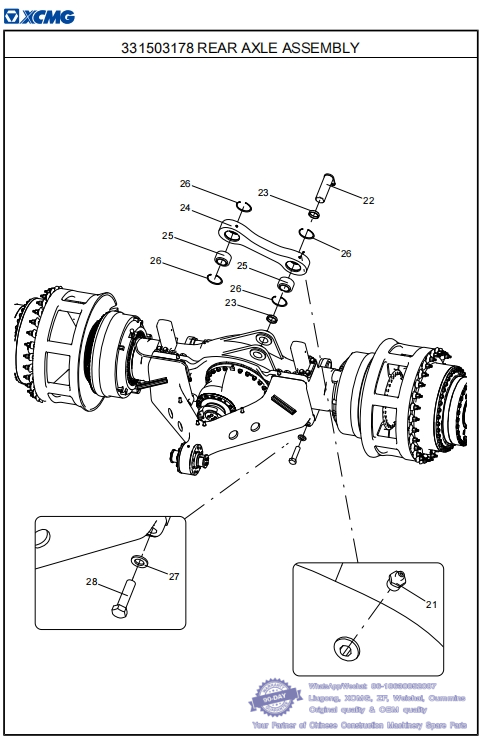

174 331503178 REAR AXLE ASSEMBLY- XCMG Mining Dump Truck XDR100 Parts Catalog
331500145 DRIVE SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331500431 2 TIRE ASSEMBLY 360 whatsapp 86-18630852087
2 331500427 2 TIRE ASSEMBLY 364
3 331500438 2 WEDGE RING
4 331500428 2 SPACER RING COMPONENT
5 331503177 1 DRIVE AXLE ASSEMBLY 368
6 331504381 1 REAR AXLE RESPIRATOR ASSEMBLY 392
7 331503256 2 VIBRATION ABATEMENT PLATFORM
8 805004840 8 BOLT M24×65 GB/T5783-2000 whatsapp 86-18630852087
9 805338768 8 WASHER 27 GB/T97.1-2002
10 805048974 8 BOLT M16×45 GB/T5782-2000
11 331503260 1 A TRAVELING FRAME ASSEMBLY
12 331503262 1 THREAD SPACER
13 331500433 2 SPACER RING
14 800554840 1 OSCILLATING BEARING whatsapp 86-18630852087
15 821533037 1 STEEL WIRE Φ2.3
16 331500432 1 TAPER PIN SHAFT
17 331500434 2 SECTIONING SLEEVE
18 331503261 1 MAT
19 805047639 10 BOLT M24×160 GB/T32.1-1988
20 331500435 2 PRESSURE PLATE whatsapp 86-18630852087

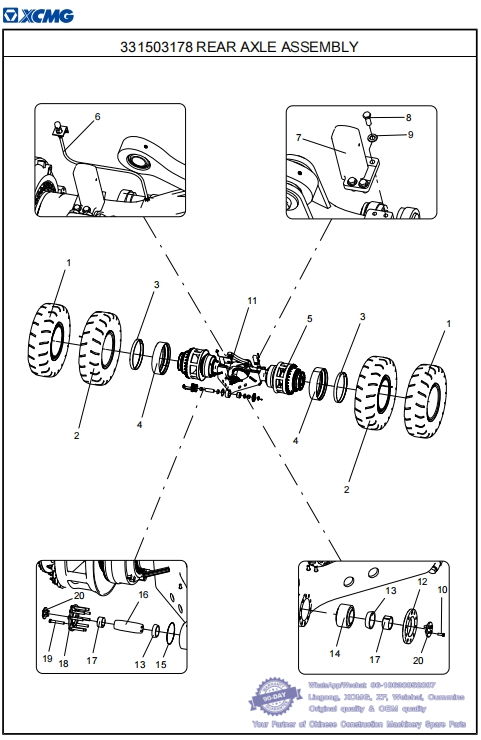

175 331503178 REAR AXLE ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500145 DRIVE SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
21 801100336 4 OIL CUP M10×1 JB/T7940.1-1995 whatsapp 86-18630852087
22 331503257 1 ARTICULATED SHAFT
23 331503263 2 SPACER RING
24 331503264 1 LATERAL STABLE PULL ROD
25 800554841 2 OSCILLATING BEARING whatsapp 86-18630852087
26 803271237 4 SNAP RING
27 805338881 14 WASHER 42 GB/T97.1-2002 whatsapp 86-18630852087
28 805041950 14 BOLT M42×160 GB/T5782-2000
