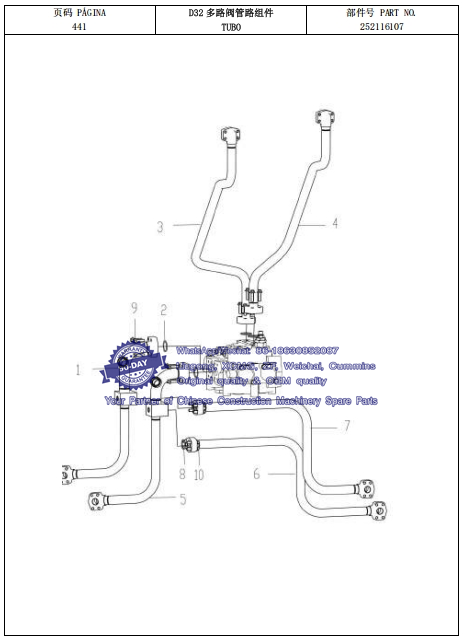

181 D32 多路阀管路组件TUBO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116111 左动臂联小腔钢管 TUBO 1
2 803401130 O 形圈 37.69×3.53 O-RING 4
3 252113925 翻斗联小腔钢管 TUBO 1
4 252113926 翻斗缸大腔钢管 TUBO 1 Whatsapp: 86-18630852087
5 252116110 左动臂联大腔钢管 TUBO 1
6 252113929 右动臂联小腔钢管 TUBO 1
7 252113930 右动臂联大腔钢管 TUBO 1 Whatsapp: 86-18630852087
8 803401127 O 形圈 32.92×3.53 ANEL 2
9 805048007 螺栓 M10×35(达克罗) PARAFUSO 16 GB/T16674.1-2004
10 805048008 螺栓 M10×40(达克罗) PARAFUSO 8 GB/T16674.1-2004

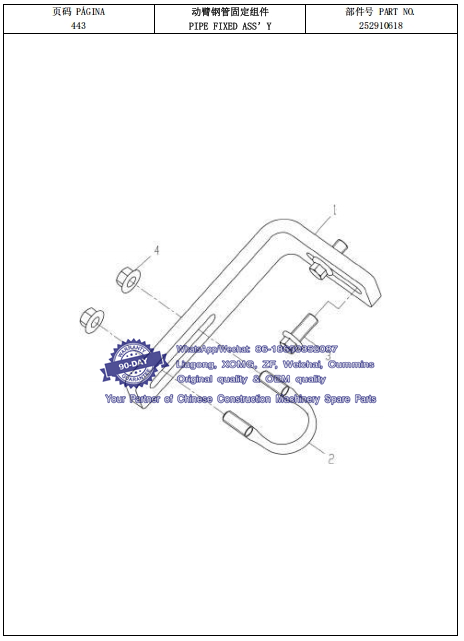

182 动臂钢管固定组件PIPE FIXED ASS’Y
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252910676 支板 PLACA 1 Whatsapp: 86-18630852087
2 252908091 U 型螺栓 PARAFUSO 1
3 805004763 螺栓 M10×25(达克罗) PARAFUSO 2 GB/T16674.1-2004
4 805238533 螺母 M10(达克罗) PORCA 2 GB/T6177.1-2000

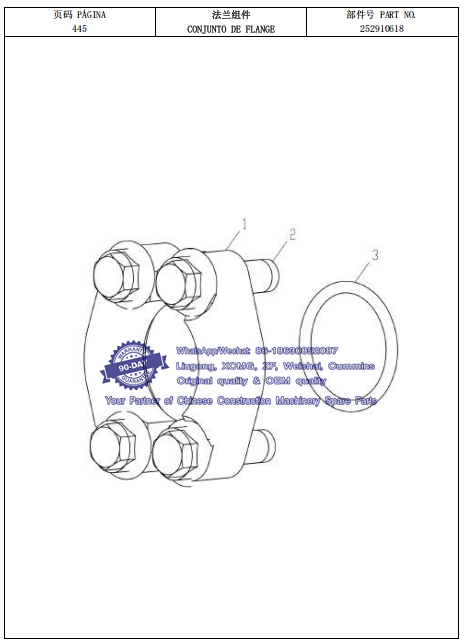

183 法兰组件CONJUNTO DE FLANGE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803164234 法兰 CONJUNTO DE FLANGE 1
2 805048006 螺栓 M12×30(达克罗) PARAFUSO 4 GB/T16674.1-2004
3 803401127 O 形圈 32.92×3.53 ANEL 1 Whatsapp: 86-18630852087

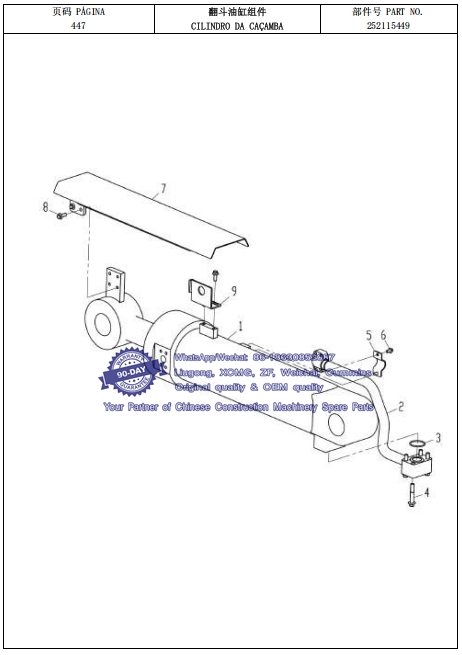

184 翻斗缸组件CILINDRO DA CAÇAMBA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004341 翻斗油缸 CILINDRO DA CAÇAMBA 1
2 252909532 翻斗缸后腔钢管 TUBO 1
3 803401133 O 形圈 47.22×3.53 ANEL 1 Whatsapp: 86-18630852087
4 805048023 螺栓 M12×70(达克罗) PARAFUSO 4 GB/T16674.1-2004
5 252909611 翻斗缸大腔钢管压板 SUPORTE 1
6 805004755 螺栓 M8×16(达克罗) PARAFUSO 2 GB/T16674.1-2004
7 253000349 护罩 COBERTURA 1 Whatsapp: 86-18630852087
8 805004763 螺栓 M10×25(达克罗) PARAFUSO 6 GB/T16674.1-2004
9 253500981 传感器支架 PLACA 1

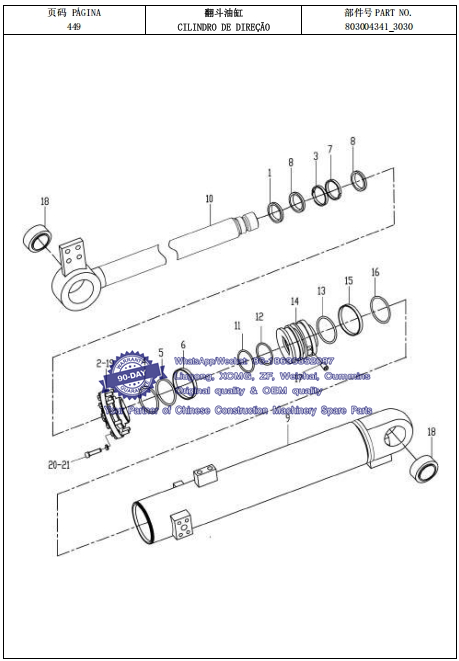

185 翻斗油缸CILINDRO DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803197188 防尘圈 100×115×8.5 DUST PROOF RING 1
2 910601134 导向套 BUCHA 1 XGYG01_137E-01
3 803197189 轴密封 100×120×14.5 VEDAÇÃO 1
4 803196145 0 形圈 180×3.1 ANEL 1
5 803195734 0 形圈 180×5.7 ANEL 1 Whatsapp: 86-18630852087
6 803195733 挡圈 171×180×2 FENDER 1
7 803197191 缓冲环 100×115.1×6.3 ANEL 2
8 803197192 支承环 106×100×20 SUPORTE 1
9 910601135 缸筒 CILINDRO 1 XGYG01_137E_02
10 910601139 活塞杆组件 HASTE DO PISTÃO 1 XGYG01_137E_03
11 803196407 0 形圈 75×5.7 ANEL 75×5.7 1
12 803196408 挡圈 66×75×2 ANEL 66×75×2 1
13 803301279 防污环 172×180×6.2 ANEL DE POLUENTES 1
14 910601142 活塞 PISTÃO 1 XGYG01_137E-04
15 803197195 格莱圈 180×8.1 GLYD ANEL 2
16 803197194 支承环 180×174×15 ANEL DO SUPORTE 1
17 805104474 螺钉 M10×25 PARAFUSO 2
18 910600541 衬套 BUCHA 1 Whatsapp: 86-18630852087
19 805005669 螺栓 M20×2×30 PARAFUSO 2
20 805047401 螺栓 M20×2×70 PARAFUSO 10
21 805302900 垫圈 20 ARRUELA 10
★ 803069930 XGYG01-137.3 密封包(5T 翻斗缸 100/180)
KIT SELADOR 1 包括以上 1、3、4、5、6、7、8、11、12、13、15、16等部件 /INCLUDE1、3、4、
5、6、7、8、11、12、13、15、16 ETC.

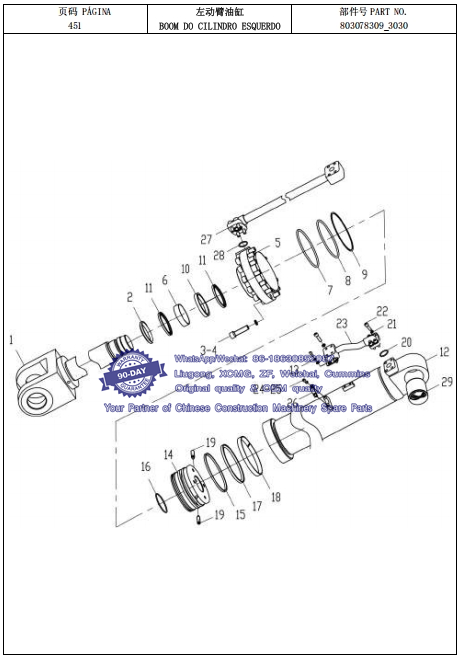

186 左动臂油缸BOOM CILINDRO ESQUERDO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860139997 活塞杆组件 HASTE DO PISTÃO 1 Whatsapp: 86-18630852087
2 803197180 防尘圈 90×100×6 ANEL DE VEDAÇÃO 1
3 805104461 螺钉 M16×60 PARAFUSO M16×60 16
4 805302899 垫圈 16 ARRUELA 16 16
5 860139998 导向套 BUCHA 1
6 803197183 轴密封 90×105×11.4 VEDAÇÃO 90×105×11.4 1
7 803196328 0 形圈 160×3.1 ANEL160×3.1 1
8 803195721 0 形圈 160×5.7 ANEL 160×5.7 1
9 803197202 挡圈 153×162×2 ANEL 153×162×2 1
10 803197184 缓冲环 90×105.1×6.3SUPORTE 90×105.1×6.3 1
11 803197796 支承环 95×90×20 ANEL DE APOIO 2
12 860139999 缸筒 CILINDRO 1
13 805302881 垫圈 8 ARRUELA 2 Whatsapp: 86-18630852087
14 860140001 活塞 PISTÃO 1
15 803197205 防污环 152×160×6.2 ANEL 152×160×6.2 1
16 803307612 0 形圈 100×5.7 ANEL 100×5.7 1
17 803197186 支承环 160×154×15ANEL SUPORTE 160×154×15 2
18 803197702 格莱圈 160×8.1 ANEL 160X8.1 1
19 805104483 螺钉 M12×45 PARAFUSO 2
20 803383415 0 形圈 35×3.1 ANEL 35×3.1 1
21 805302888 垫圈 10 ARRUELA 10 8
22 805104592 螺钉 M10×35 PARAFUSO M10×35 8
23 910601261 油管组件 2 TUBO 2 1
24 805302894 垫圈 8 ARRUELA 8 4
25 805100064 螺钉 M8×20 PARAFUSO 4
26 910601235 支板盖 SUPORTE DA PLACA Whatsapp: 86-18630852087
DE SUSTENTAÇÃO 1
27 910601173 油管组件 1 TUBO 1
28 803195335 0 形圈 35×3.1 ANEL 35×3.1 1
29 910601167 衬套 BUCHA 1
★ 860134961油缸密封件(液压件)(备件)KIT DO CILINDRO 1包括以上 1、6、7、
8、9、10、11、15、16、17、18、20、20、28 等部件/INCLUIDO DE1、6、7、8、9、10、11、15、16、17、18、20、20、28ETC

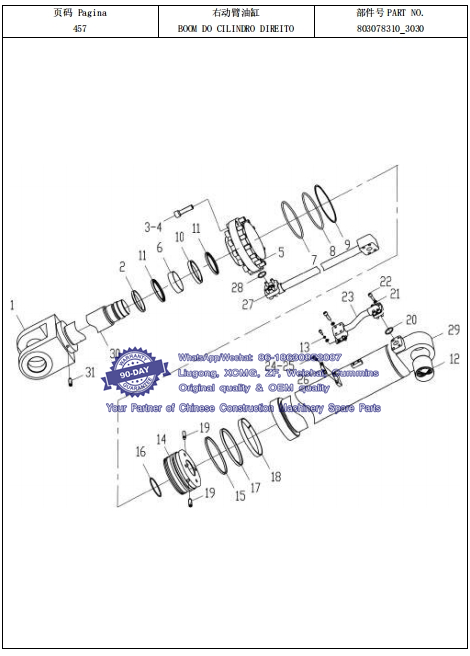

187 右动臂油缸RIGHT BOOM CYLINDER
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860139997 杆头组件 HASTE DO PISTÃO 1
2 803197180 防尘圈 90×100×6 ANEL DE VEDAÇÃO DE POEIRA 1
3 805140341 螺钉 M16×60 PARAFUSO 16
4 805338597 垫圈 16 ARRUELA 16
5 860139998 导向套 BUCHA 1
6 803197183 轴密封 90×105×11.4 VEDAÇÃO 1
7 803196328 0 形圈 160×3.1 ANEL 1
8 803195721 0 形圈 160×5.7 ANEL 1 Whatsapp: 86-18630852087
9 803197202 挡圈 153×162×2 ANEL 153×162×2 1
10 803197184 缓冲环 90×105.1×6.3 SUPORTE 1
11 803197796 支承环 95×90×20 ANEL 95×90×20 2
12 860140003 缸筒 CILINDRO 1
13 805338593 垫圈 8 ARRUELA 2
14 910601162 活塞 PISTÃO 1
15 803197205 防污环 152×160×6.2 ANEL 152×160×6.2 1
16 803307612 0 形圈 100×5.7 ANEL 100×5.7 1
17 803197186 支承环 160×154×15 ANEL 160×154×15 2
18 803197702 格莱圈 160×8.1 ANEL 160×8.1 1
19 805140344 螺钉 M12×45 PARAFUSO M12×45 2
20 803383415 0 形圈 35×3.1 ANEL 35×3.1 1
21 805338594 垫圈 10 ARRUELA 10 8
22 805140348 螺钉 M10×35 PARAFUSO M10×35 8
23 860140005 油管组件 2 TUBO 1 Z5G_7_1_3D_05
24 805338595 垫圈 8 ARRUELA 4 Whatsapp: 86-18630852087
25 805140338 螺钉 M8×20 PARAFUSO 4
26 910600646 支板盖 SUPORTE DA PLACA DE
SUSTENTAÇÃO 1 XGYG01_138C-07
27 860140006 油管组件 1 TUBO 1 Z5G_7_1_3D_04
28 803195335 0 形圈 35×3.1 ANEL 35×3.1 1
29 910601167 衬套 BUCHA 1
30 860140004 活塞杆 PPISTÃO 1 Whatsapp: 86-18630852087
31 805140343 螺钉 M10×30 PARAFUSO 1
★ 860134961 油缸密封件(液压件)(备件)KIT DO CONJUNTO DO CILINDRO 1
包括以上 2、5、6、7、8、9、10、11、15、16、17、18、20、28 等部件/INCLUIDO 2、5、6、7、8、9、10、11、15、16、17、18、20、28ETC.

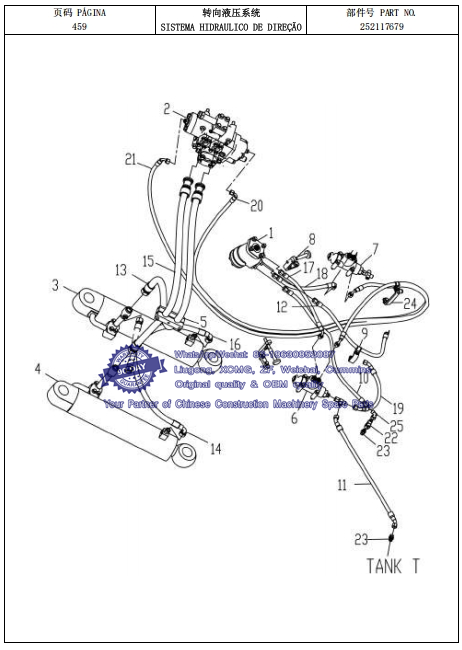

188 转向液压系统SISTEMA HIDRAULICO DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 251808045 转向器组件 BOMBA DE DIREÇÃO 1
2 252911913 流量放大阀组件 VALVULA 2
3 252911078 右转向缸组件 MONTAGEM DO CILINDRO GIRATÓRIO DIREITO 1
4 252911081 左转向缸组件 MONTAGEM DO CILINDRO GIRATÓRIO ESQUERDO 1
5 252909533 管夹总成 ABRAÇADEIRA 1
6 252909537 限位阀组件 VALVULA 1 Whatsapp: 86-18630852087
7 253007928 右限位阀组件 VALVULA 1
8 252909536 转向限位杆组件 MONTAGEM DA BARRA DE LIMITE DE DIREÇÃO 1
9 252909538 转向器软管固定组件 MONTAGEM DA FIXAÇÃO DAS MANGUERAS 1
10 803176216 软管总成 MANGUEIRA 1
11 803183827 软管总成 MANGUEIRA 1
12 803306412 软管总成 MANGUEIRA 1
13 803410775 软管总成 MANGUEIRA 2
14 252900268 软管总成 MANGUEIRA 1
15 803410777 软管总成 MANGUEIRA 1
16 252900268 软管总成 MANGUEIRA 1
17 252900274 软管总成 MANGUEIRA 1
18 252900274 软管总成 MANGUEIRA 1 Whatsapp: 86-18630852087
19 252908376 软管总成 MANGUEIRA 1
20 803190812 软管总成 MANGUEIRA 1
21 803181517 软管总成 MANGUEIRA 1
22 803162089 接头 CONECTOR 2
23 805002295 接头 CONECTOR 2
24 252909539 流量放大软管固定组件 MONTAGEM DAS MANGUEIRAS 1
25 803103351 接头 CONECTOR 3

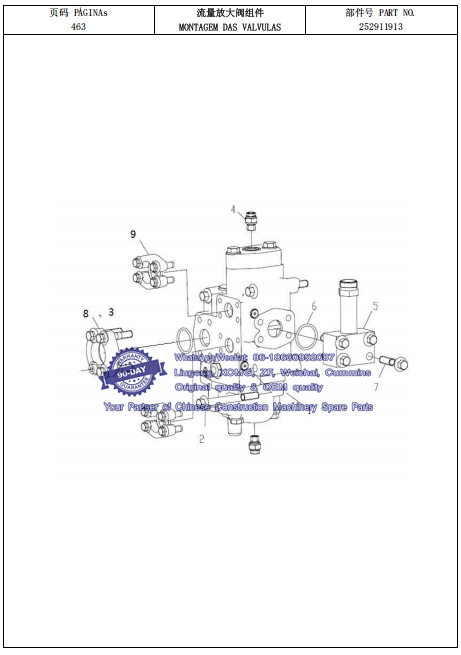

189 流量放大阀组件MONTAGEM DAS VALVULAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252300148 流量放大阀 VALVULA 1
2 805048028 螺栓 M12×110(达克罗) PARAFUSO 3 GB/T16674.1-2004
3 805004699 螺栓 M12×30(达克罗) CONECTOR 1
4 805002295 接头 CONECTOR 2 Whatsapp: 86-18630852087
5 253006362 流量放大阀回油块 BLOCO 1
6 803401130 O 形圈 37.69×3.53 ANEL 37.69×3.53 2
7 805048021 螺栓 M12×55(达克罗) PARAFUSO 8 GB/T16674.1-2004
8 803198806 法兰组件 CONJUNTO DE FLANGE 1
9 252911069 法兰组件 CONJUNTO DE FLANGE 2

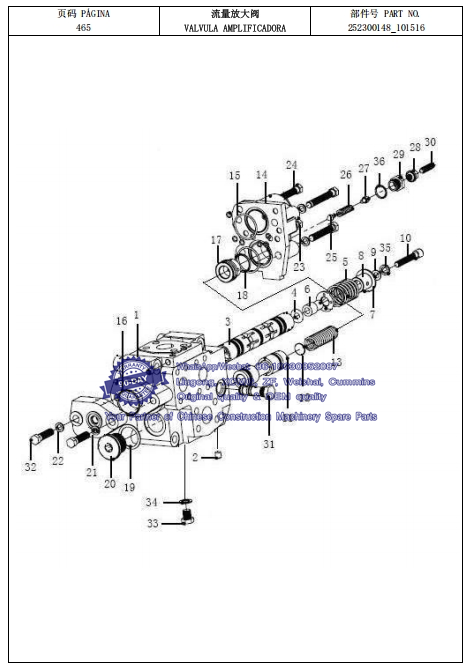

190 流量放大阀VALVULA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860140091 阀体 CORPO DA VALVULA 1
2 860140092 螺堵 TAMPA 11
3 860140092 放大阀芯 NUCLEO DA VALVULA 1
4 860140094 调整垫片 1 ARRUELA 1
5 860140095 转向阀弹簧 MOLA 1 Whatsapp: 86-18630852087
6 860140096 导套 TAMPA 1
7 860140097 座圈 ASSENTO 1
8 860140098 导座 ASSENTO 1
9 805300014 垫圈 10 ARRUELA 1 GB/T93-1987
10 805141159 螺钉 M10X60 PARAFUSO 1
11 860140099 分流阀芯 SPOOL 1
12 860140100 调整垫片 ARRUELA 1
13 860140101 分流阀弹簧 MOLA 1
14 860140101 后盖 COBERTURA 1
15 801102832 0 形圈 8.5X1.8 ANEL 8 GB/T3452.1-1992
16 801100179 0 形圈 45X2.65 ANEL 3 GB/T3452.1-1992
17 860140103 先导阀座 ASSENTO DA VÁLVULA PILOTO 1
18 801100022 0 形圈 35X3.55 ANEL 1 GB/T3452.1-1992
19 805300104 垫圈 36 ARRUELA 1 Whatsapp: 86-18630852087
20 860140104 螺塞 PLUG 1
21 860140105 前盖 COBERTURA DO PARAFUSO DO EIXO 1
22 805338205 弹垫 12 ARRUELA 6 GB/T93-1987
23 805000681 螺栓 M12X65 PARAFUSO 2 GB/T5782-2000
24 805000489 螺栓 M12X75 PARAFUSO 2 GB/T5782-2000
25 860140106 导阀 VÁLVULA DE
TRANSMISSÃO 1
26 860140107 导阀弹簧 MOLA 1
27 860140108 弹簧座 BASE DE MOLA 1
28 860140109 密封锁紧螺帽 M10X1 PORCA 1
29 860140110 螺母 PORCA 1
30 860140111 调压丝杆PARAFUSO DE REGULAGEM DE PRESSÃO 1
31 860140112 梭阀组件 VÁLVULA 1
32 805000404 螺栓 M12X45 PARAFUSO 2 GB/T5782-2000
33 803107807 螺塞 M14X1.5 PLUG 1
34 805300024 垫圈 14 ARRUELA 1
35 860128638 弹垫 10 ARRUELA 1
36 801100072 O 形圈 22X2.4 ANEL 1 GB/T3452.1-1992
★ 860140946 ZLF25A1D 流量放大阀密封包（包含易损件）KIT DE SELO DE VÁLVULA (INCLUI QUICK WEAR PART) 1 包括以上 15、16、18、36 等部件/INCLUIDO15、16、18、36 ETC.
