191 右转向缸组件GRUPO CILINDRO DE GIRO DIREITO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803082926 右转向缸 CILINDRO DE GIRO DIREITO 1
2 253006367 三通接头 CONECTOR 1 Whatsapp: 86-18630852087
3 803401122 O 形圈 24.99×3.53 ANEL 1
4 805048007 螺栓 M10×35(达克罗) PARAFUSO 4 GB/T16674.1-2004

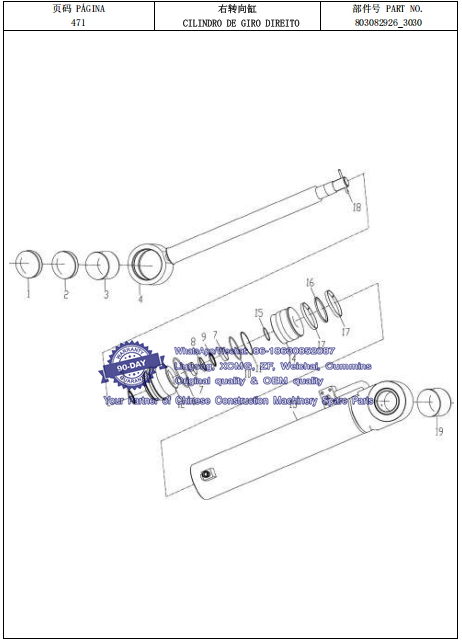

192 右转向缸CILINDRO DE GIRO DIREITO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 910601527 防尘环 ANEL DE VEDAÇÃO DE POEIRA 2 XGYG01.124B-16
2 805407877 挡圈 75 ANEL DE VEDAÇÃO 2 GB/T893.1-1986
3 800554627 关节轴承 GE50ES ROLAMENTO 1 GB/T9163-2001
4 910601278 活塞杆 PISTÃO 1 XGYG01_118E-01
5 803402608 防尘圈 55×65×6 ANEL DE VEDAÇÃO 1 HWT
6 803195336 O 形圈 105×3.1 ANEL 1 GB/T1235-1976
7 803402609 支承环 60×55×9.7 ANEL DE SUPORTE 2 Whatsapp: 86-18630852087
8 803402610 轴密封 55×70×10 VEDAÇÃO DO EIXO 1 HRD
9 803402611 轴密封 55×70.1×6 VEDAÇÃO DO EIXO 1 HRB
10 803195293 O 形圈 100×3.1 ANEL 1 GB/T1235-1976
11 803411869 挡圈 95.7×100.5×1.5 ANEL 1
12 910602026 导向套 BUCHA 1 XGYG01_118F-04
13 910602027 缸筒 CILINDRO 1 XGYG01_118F_03
14 910601280 活塞 PISTÃO 1 XGYG01_118E-04
15 803402612 O 形圈 60×3.1 ANEL 1 GB/T1235-1976 Whatsapp: 86-18630852087
16 803402613 孔密封 84.5×100×6.3 VEDAÇÃO 1 HPK
17 803402614 支承环 100×95×9.7 ANEL DE SUPORTE 2
18 805141200 螺钉 M8×25 PARAFUSO 2 GB/T78-2007
19 910601291 衬套 BUCHA 1 XGYG01.118E.03.4-2
★ 860138967
XGYG01-118E/119E 转向缸密封件(YYJ)(备件)KIT DE SELEÇÃO DO CILINDRO 1
包括以上 5、6、7、8、9、10、11、15、16、17等部件 /INCLUDE 5、6、7、8、9、10、11、15、16、17ETC.

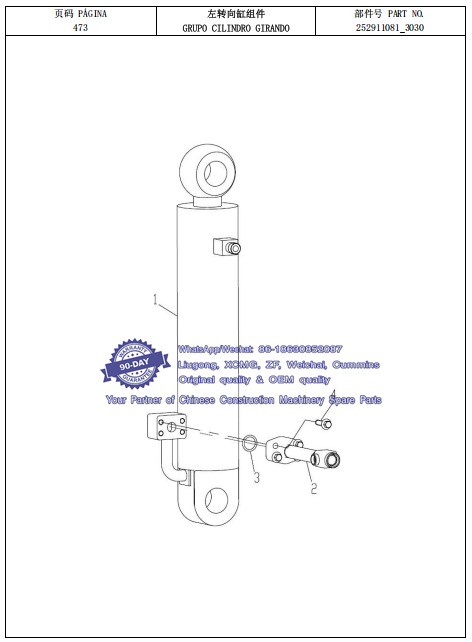

193 左转向缸组件GRUPO CILINDRO GIRATÓRIO ESQUERDO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803082927 左转向缸 CILINDRO DE GIRO ESQUERDO 1
2 253006366 三通接头 CONECTOR 1 Whatsapp: 86-18630852087
3 803401122 O 形圈 24.99×3.53 O-RING 1
4 805048007 螺栓 M10×35(达克罗) PARAFUSO 4 GB/T16674.1-2004
194 左转向缸LEFT TURNING CYLINDER
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 910601527 防尘环 ANEL DE VEDAÇÃO 2 XGYG01.124B-16
2 805407877 挡圈 75 ANEL 2 GB/T893.1-1986
3 800554627 关节轴承 GE50ES ROLAMENTO 1 GB/T9163-2001
4 910601278 活塞杆 HASTE 1 XGYG01_118E-01
5 803402608 防尘圈 55×65×6 ANEL DE VEDAÇÃO 1 HWT
6 803195336 O 形圈 105×3.1 O-RING 1 GB/T1235-1976
7 803402609 支承环 60×55×9.7 ANEL DE SUPORTE 2
8 803402610 轴密封 55×70×10 VEDAÇÃO DO EIXO 1 HRD
9 803402611 轴密封 55×70.1×6 VEDAÇÃO DO EIXO 1 HRB
10 803195293 O 形圈 100×3.1 O-RING 1 GB/T1235-1976 Whatsapp: 86-18630852087
11 803411869 挡圈 95.7×100.5×1.5 ANEL 1
12 910602026 导向套 BUCHA 1 XGYG01_118F-04
13 910602027 缸筒 CILINDRO 1 XGYG01_118F_03
14 910601280 活塞 PISTÃO 1 XGYG01_118E-04
15 803402612 O 形圈 60×3.1 O-RING 1 GB/T1235-1976
16 803402613 孔密封 84.5×100×6.3 VEDAÇÃO 1 HPK
17 803402614 支承环 100×95×9.7 ANEL DE SUPORTE 2 Whatsapp: 86-18630852087
18 805141200 螺钉 M8×25 PARAFUSO 2 GB/T78-2007
19 910601291 衬套 BUCHA 1 XGYG01.118E.03.4-2
★ 860138967XGYG01-118E/119E 转向缸密封件(YYJ)(备件)
KIT SELADOR DO CILINDRO GIRATÓRIO 1包括以上 5、6、7、8、9、10、11、15、16、17等部件 /INCLUIDO 5、6、7、8、9、10、11、15、16、17ETC.

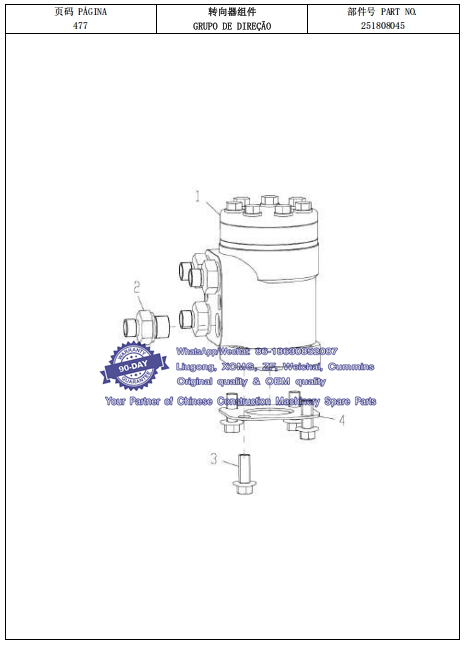

195 转向器组件GRUPO DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803086400 转向器(花键) DIREÇÃO 1 Whatsapp: 86-18630852087
2 803201514 接头 CONECTOR 4
3 805004763 螺栓 M10×25(达克罗) PARAFUSO 4 GB/T16674.1-2004
4 252909963 转向器密封垫 JUNTA 1

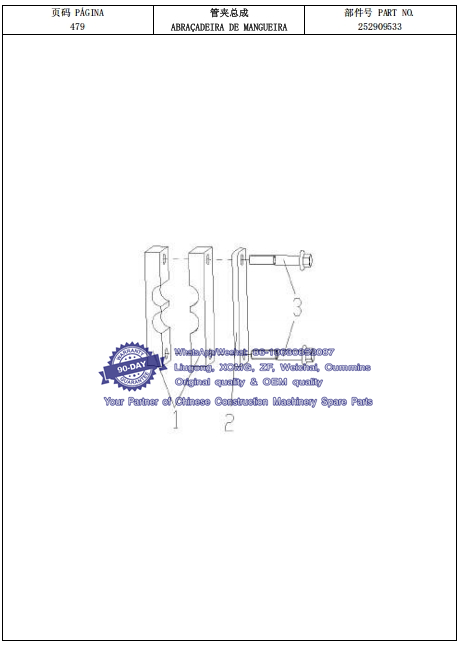

196 管夹总成ABRAÇADEIRA DE MANGUEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 253100687 橡胶板 PLACA DE BORRACHA 2 Whatsapp: 86-18630852087
2 252909558 压板 PLACA 1
3 805048003 螺栓 M8×70(达克罗) PARAFUSO 2 GB/T16674.1-2004

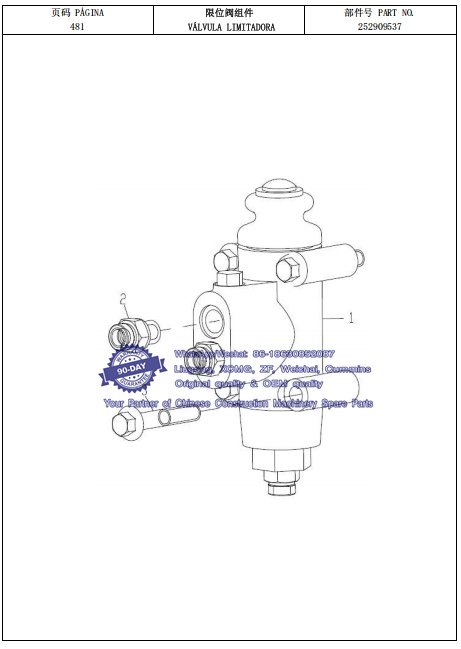

197 限位阀组件VÁLVULA LIMITADORA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004042 限位阀 VÁLVULA 1
2 805002295 接头 CONECTOR 3 Whatsapp: 86-18630852087
3 805004715 螺栓 M10×55(达克罗) PARAFUSO 4

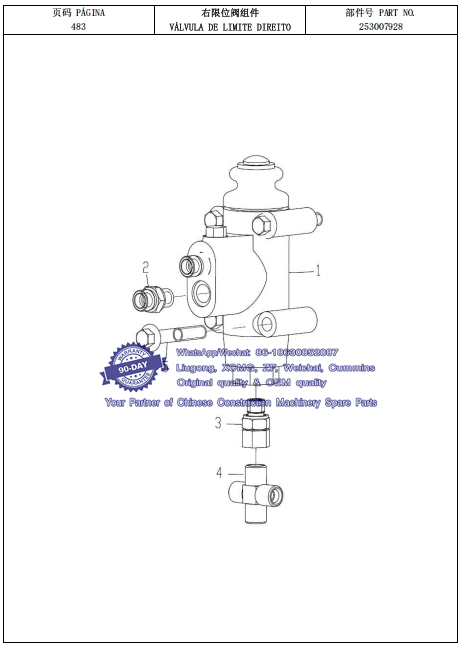

198 右限位阀组件VÁLVULA DE LIMITE DIREITO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004042 限位阀 VÁLVULA 1
2 803103341 接头 CONECTOR 2
3 803271628 接头 CONECTOR 1 Whatsapp: 86-18630852087
4 803164274 接头 CONECTOR 1
5 805004715 螺栓 M10×55(达克罗) PARAFUSO 4 GB/T16674.1-2004
199 限位阀VALVULA DE LIMITE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860142689 阀体 CORPO DA VALVULA 1 XF-B6-04
2 860142690 密封圈 ANEL DE VEDAÇÃO 1 XF-B6-03
3 860142691 螺塞 PLUG 1 XF-B6-05
4 860142692 垫片 ARRUELA 1 XF-B6-07
5 860142693 螺栓 PARAFUSO 1 XF-B6-08
6 860142694 螺塞 PLUG 1 XF-B6-09
7 860142695 阀杆 VALVULA 1 XF-B6-01 Whatsapp: 86-18630852087
8 860142696 弹簧 MOLA 1 XF-B6-06
9 860142697 保护套 CAPA 1 XF-B6-02
10 805300010 垫圈 8 ARRUELA 1 GB/T93-1987
11 800513624 钢球 9.5 STEEL BALL 1
12 801100136 0 形圈 26.5×2.65 O-RING 1 GB/T3452.1-1992
13 860142698 弹簧 SPRING 1 XF-B6-10
14 803377258 0 形圈 10×1.8 O-RING 1
15 805602807 销 5×20 PINO 1
★ 860145479 XF-B6-100 限位阀易损件包 KIT DE PEÇAS DA VALVULA 1
包括以上部件 2、12、14 INCLUIDO 2、12、14
200 转向限位杆组件GRUPO DA ALAVANCA DE LIMITE DE DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252900291 限位杆支座 SUPORTE 1 Whatsapp: 86-18630852087
2 252100501 限位杆 PARAFUSO 1
3 805004763 螺栓 M10×25(达克罗) PARAFUSO 2 GB/T16674.1-2004
4 805200069 螺母 M12 PORCA 1 GB/T6172.1-2000
