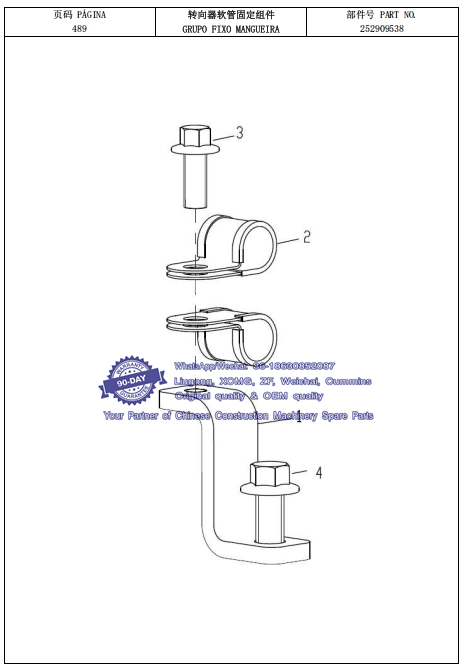

201 转向器软管固定组件GRUPO FIXO MANGUEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252909560 支板 SUPORTE 1
2 803199325 卡套 Φ16 ABRAÇADEIRA 2 Whatsapp: 86-18630852087
3 805004756 螺栓 M8×20(达克罗) PARAFUSO 1 GB/T16674.1-2004
4 805004770 螺栓 M10×20(达克罗) PARAFUSO 1 GB/T16674.1-2004
202 流量放大软管固定组件GRUPO FIXO MANGUEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252909561 支板 SUPORTE 1
2 803199325 卡套 Φ16 ABRAÇADEIRA 2 Whatsapp: 86-18630852087
3 805004756 螺栓 M8×20(达克罗) PARAFUSO 1 GB/T16674.1-2004
4 805004770 螺栓 M10×20(达克罗) PARAFUSO 1 GB/T16674.1-2004

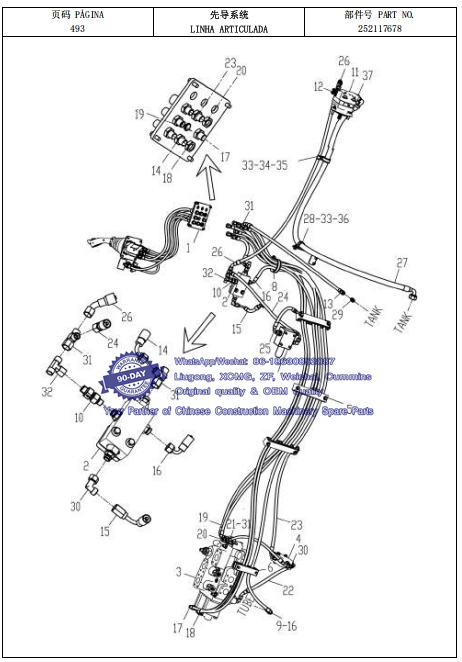

203 先导系统LINHA ARTICULADA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116171 驾驶室先导管路 LINHA PILOTO 1
2 252912140 压力选择阀组件 GRUPO VÁLVULA 1
3 252113922 两联液控分配阀组件 GRUPO VÁLVULA PRINCIPAL 1
4 252115127 SXF(21BAR)顺序阀组件 GRUPO VÁLVULA 1
5 252911367 管夹总成GRUPO DA ABRAÇADEIRA DA MANGUEIRA 3
6 252113935 管夹总成GRUPO DA ABRAÇADEIRA DA MANGUEIRA 1
7 252114069 溢流阀总成（2.5） GRUPO VALVULA 1
8 253007881 卡套总成组件GRUPO DA ABRAÇADEIRA DA MANGUEIRA 1
9 803004100 单向阀 VALVULA 1
10 803004077 单向阀 VALVULA 1
11 252117684 齿轮泵组件 MANGUEIRA 1 Whatsapp: 86-18630852087
12 252117683 法兰块组件 VALVULA 1
13 803382131 软管总成 MANGUEIRA 1
14 803170871 软管总成 MANGUEIRA 1
15 803414248 软管总成 MANGUEIRA 1
16 803413947 软管总成 MANGUEIRA 1
17 803176114 软管总成 MANGUEIRA 1
18 803176114 软管总成 MANGUEIRA 1
19 803175681 软管总成 MANGUEIRA 1
20 803175681 软管总成 MANGUEIRA 1
21 803411356 软管总成 MANGUEIRA 1
22 803416450 软管总成 MANGUEIRA 1
23 803190765 软管总成 MANGUEIRA 1
24 803371234 软管总成 MANGUEIRA 1
25 803103732 软管总成 MANGUEIRA 1
26 803409768 软管总成 MANGUEIRA 1
27 803422353 软管总成 MANGUEIRA 1
28 253009461 支架 PLACA 1
29 803103341 接头 CONECTOR 1
30 803103351 接头 CONECTOR 5 Whatsapp: 86-18630852087
31 803162089 接头 CONECTOR 4
32 803105353 接头 CONECTOR 1
33 803300794 卡套 Φ35 ABRAÇADEIRA 2
34 803199325 卡套 Φ16 ABRAÇADEIRA 1
35 805004755 螺栓 M8×16(达克罗) PARAFUSO 2 GB/T16674.1-2004
36 805203166 螺母 M8 PORCA 1 GB/T6177.1-2000
37 252911072 法兰组件 CONJUNTO DE FLANGE 1
204 两联液控分配阀组件GRUPO VÁLVULA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004039 液控多路阀 VALVULA 1 Whatsapp: 86-18630852087
2 805002295 接头 CONECTOR 5
3 805002251 螺柱 M12×180 PARAFUSO 3 GB/T 901-1988
4 805204006 螺母 M12(达克罗) PORCA 3 GB/T6177.1-2000

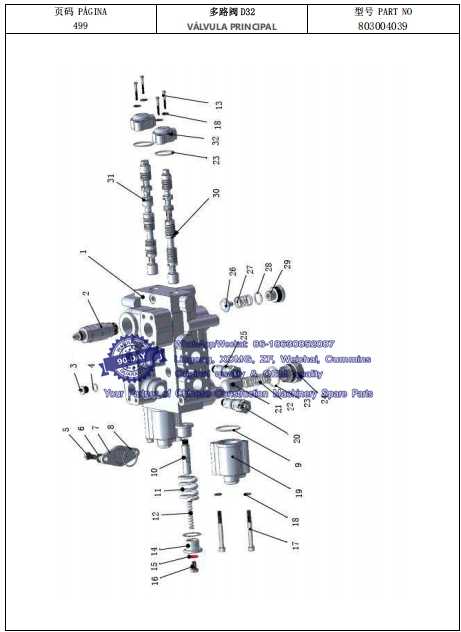

205 多路阀 D32VÁLVULA PRINCIPAL
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860140033 阀体 CORPO DA VALVULA 1
2 860111176 安全阀 VÁLVULA DE SEGURANÇA 1
3 860140034 螺塞 PLUG 2
4 803409355 O 形圈 20×2.4 O—RING 2 GB1235-76
5 805047574 螺栓 M12×30 PARAFUSO 2 GB30-76
6 860126923 垫圈 12 ARRUELA 2 GB93-87 Whatsapp: 86-18630852087
7 860140035 盖板 TAMPA 1
8 801100075 O 形圈 45×3.1 O—RING 1 GB1235-76
9 801100074 O 形圈 60×3.1 O—RING 2 GB1235-76
10 860140036 阀杆接头 CONECTOR 2
11 860140037 弹簧 MOLA 2
12 860140038 弹簧 MOLA 2
13 859905666 内六角螺钉 M10×45 PARAFUSO 4 GB70-85
14 860140039 弹簧座 MOLA DO ASSENTO 4
15 805301371 垫圈 12 ARRUELA 2 GB97.1-85
16 805048016 螺栓 M12×20 PARAFUSO 2 GB30-76
17 805100080 内六角螺钉 M10×100 PARAFUSO 4 GB70-85
18 860128144 垫圈 10 ARRUELA 8 GB93-87
19 860140040 端盖 TAMPA 2
20 860118159 过载阀（低压） VALVULA DE ALIVIO 1 BAIXA
21 860140041 补油阀 VÁLVULA 1 D32-15 Whatsapp: 86-18630852087
22 860140042 弹簧 MOLA 1
23 801100067 O 形圈 50×3.1 O—RING 3 GB1235-76
24 860140043 补油阀盖 TAMPA 1
25 860111187 过载阀（高压） VÁLVULA DE ALÍVIO 1 ALTA
26 860140044 单向阀 VÁLVULA 3
27 860140045 弹簧 MOLA 3
28 801100130 O 形圈 44×3.5 O—RING 3 GB1235-76
29 860140046 阀盖 TAMPA 3
30 860140046 动臂阀杆 CARRETEL DO BRAÇO 1
31 860140048 转斗阀杆 CARRETEL DA CAÇAMBA 1
32 860140049 端盖 TAMPA 2
★ 860114028 D32 阀修理包(备件) KIT DE SELO DE VÁLVULA (INCLUI QUICK WEAR PART)
1 包括以上部件 4、8、9、23、28 INCLUIDO 4、8、9、23、28

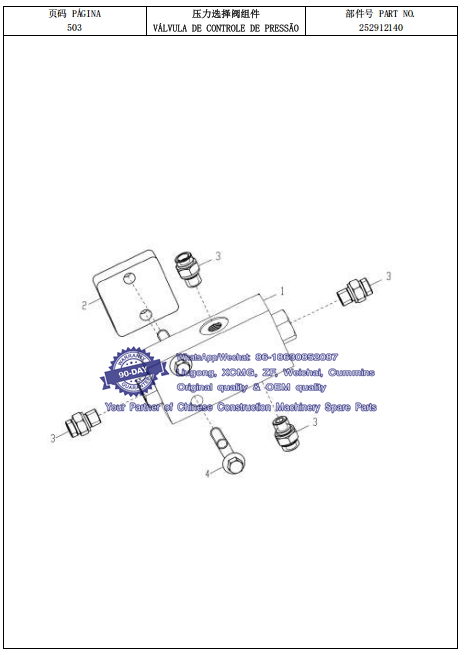

206 压力选择阀组件PRESSURE CONTROL VALVE ASS’Y
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004045 选择阀 VÁLVULA 1 Whatsapp: 86-18630852087
2 252912155 安装板 PLACA 1
3 805002295 接头 CONECTOR 4
4 805048012 螺栓 M10×70(达克罗) PARAFUSO 2 GB/T16674.1-2004
207 顺序阀组件GRUPO VALVULA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803085668 顺序阀 VÁLVULA 1
2 803103341 接头 CONECTOR 3 Whatsapp: 86-18630852087
3 805004715 螺栓 M10×55(达克罗) PARAFUSO 2 GB/T16674.1-2004

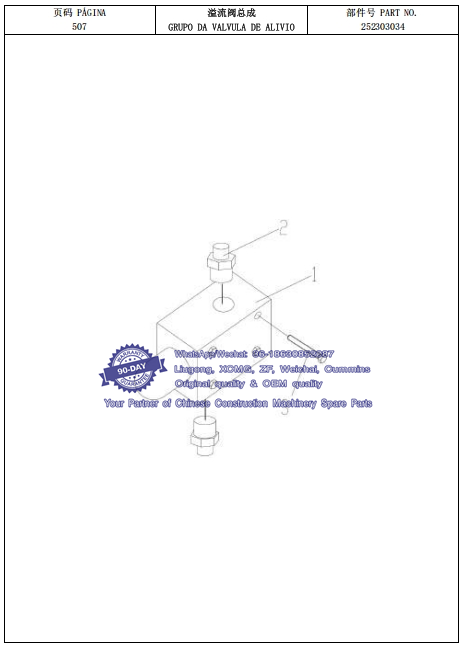

208 溢流阀总成GRUPO DA VALVULA DE ALIVIO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803004058 溢流阀 VÁLVULA 1
2 803104023 接头 CONECTOR 2 Whatsapp: 86-18630852087
3 805048004 螺栓 PARAFUSO 4 GB/T16674.1-2004

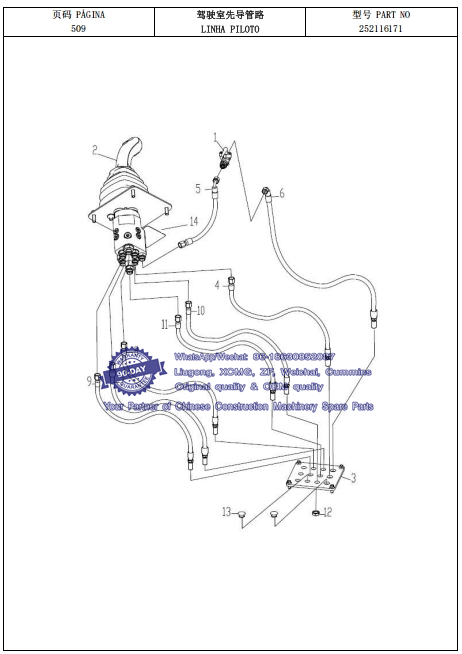

209 驾驶室先导管路LINHA PILOTO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 253007887 二通球阀组件 VÁLVULA ESFÉRICA 1
2 252116168 CRV-00(Y1)单手柄两联先导阀组件 GRUPO VALVULA 1
3 253007935 驾驶室管路安装板组件 GRUPO MONTAGEM 1
4 253007916 软管总成 MANGUEIRA 1
5 803107692 软管总成 MANGUEIRA 1
6 253007914 软管总成 MANGUEIRA 1
7 253007915 软管总成 MANGUEIRA 1
8 253007916 软管总成 MANGUEIRA 1
9 253007916 软管总成 MANGUEIRA 1 Whatsapp: 86-18630852087
10 253007916 软管总成 MANGUEIRA 1
11 253007915 软管总成 MANGUEIRA 1
12 805200047 螺母 M16×1.5 PORCA 7 GB/T6173-2000
13 251808049 橡胶盖 TAMPA DE BORRACHA 2
14 252101425 单手柄操作标识 ADESIVO DE INSTRUÇÃO 1

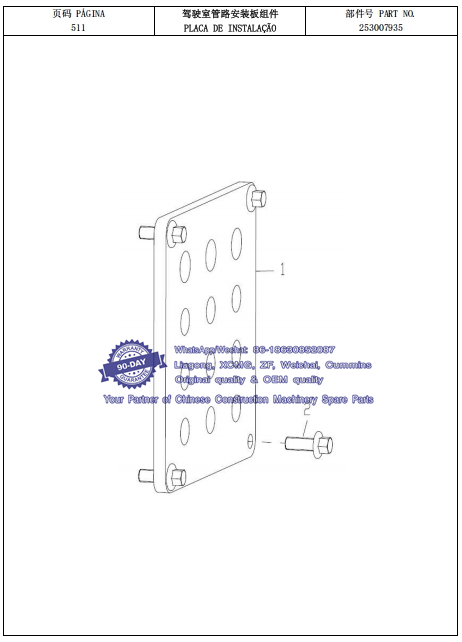

210 驾驶室管路安装板组件PLACA DE INSTALAÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 253301887 安装板 PLACA 1 Whatsapp: 86-18630852087
2 805004756 螺栓 M8×20(达克罗) PARAFUSO 4 GB/T16674.1-2004

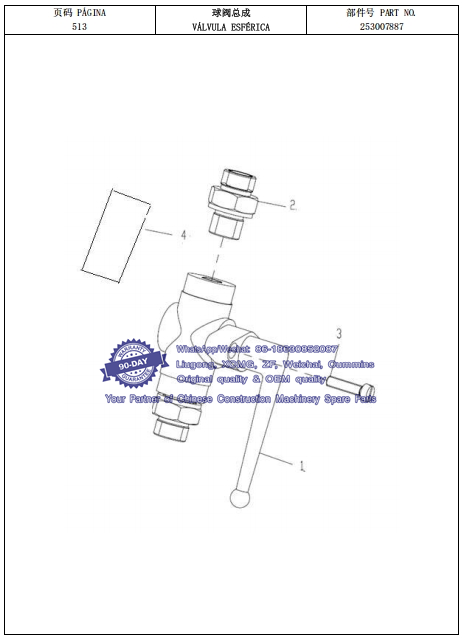

211 球阀总成VÁLVULA ESFÉRICA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 800701136 二通球阀 VALVE ESFÉRICA DE DUAS VIAS 1
2 803105411 接头 CONECTOR 2 Whatsapp: 86-18630852087
3 805100338 螺钉 M5×20 PARAFUSO 2 GB/T65-2000
4 252101325 球阀标识 ADESIVO DE IDENTIFICAÇÃO 1
