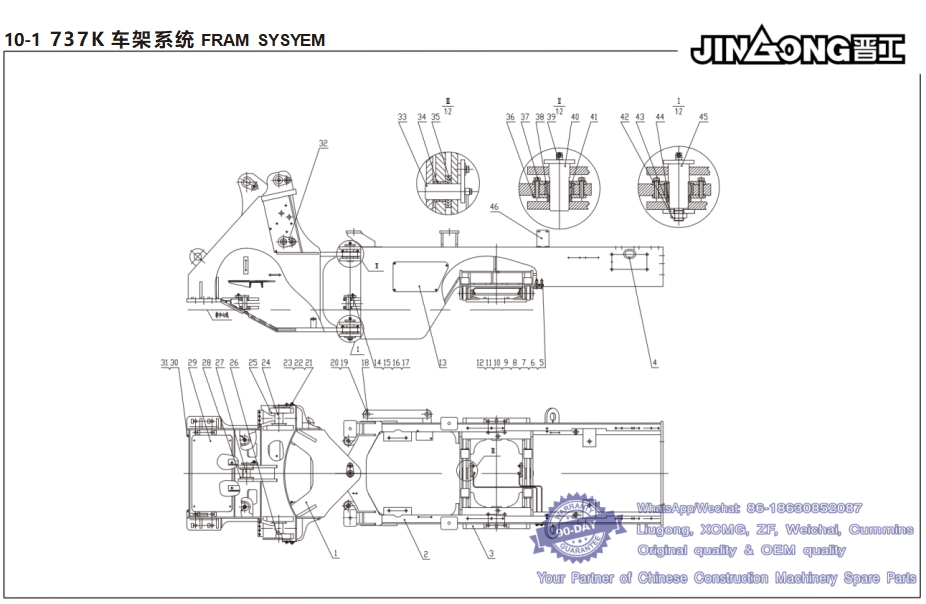

21 10-1 737 K 车 架 系 统 FRAM SYSYEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G1101C(737) 203020006 前车架 Front Frame
35G1101A(738) 2030200033 前车架 Front Frame
2 3G1102D(737) 2030201312 后车架 (国三) Rear Frame
2' 35G1102C(738) 2030201369 后车架 (国三) Rear Frame
3 3G1103B 2030200142 副车架 subframe
4 5G11 - 16 2020800020 2 胶套 Rubber
5 3G110501 2030400006 注油钢管 Tubing whatsapp 86-18630852087
3G110502 2030400007 注油钢管 Tubing
7 5G1111 - 1 2029900008 管夹 pipe clamp
8 410023A 2020700004 8 通油螺栓M10*1*25 Bolt
9 406213 2020400276 铜垫 10 . 5 washer
10 GB1152 2019900031 13 直通式压注油杯M10*1 Grease Nipple
11 GB,/T5783 2010200063 全螺纹螺栓M8*20 Bolt
12 GB,/T93 2010400003 弹垫8 spring washer
13 3G11 -2 2020104078 维修口封板 cover
14 GB,/T5783 2010200077 8 全螺纹螺栓M12*25 Bolt
15 GB,/T93 2010400005 24 弹垫12 spring washer
16 GB/T96 1 2010400059 8 大垫圈12 washer
17 3G1106A 2030200441 4 转向销 pin
18 410247A 2020400118 2 固定杆销 pin
19 GB,/T91 2019900005 2 开口销4*50 cotter pin
20 3G11 -5 2020100500 锁定杆 Fixed pole
21 GB,/T5783 2010200084 5 全螺纹螺栓M16*30 Bolt whatsapp 86-18630852087
22 GB,/T93 2010400007 5 弹垫16 spring washer
23 GB/T96 . 1 2010400095 5 大垫圈16 washer
24 3G1107A 2030200442 2 动臂销 pin
25 3G11 -6 2020400598 4 垫片 washer
26 3G11 - 18 2020400046 4 调整垫圈 washer
27 3G1108 2030200443 翻斗油缸销 pin
28 3G11 - 17 202040011 2 调整垫圈 washer
29 3G1109 2030100284 前盖板 CVer
30 3G111401A 2030400008 右注油管 Tubing whatsapp 86-18630852087
31 3G111501A 2030400009 左注油管 Tubing
32 3G1110A 2030200254 2 动臂缸销 pin
33 3G1111 2030200444 2 副车架销 pin
34 3G11 -8 2020400172 2 套 sleeve
35 410015 2020400278 2 副车架铜垫8n washer
36 3G11 - 10 2020400045 2 盘 platen
37 GB,/T5782 2010200281 螺栓M12*55 Bolt
38 3G11-11 2020400048 2 盘 platen
39 410023B 2020600262 2 注油接头 connector whatsapp 86-18630852087
40 3G1112 2030200445 上铰接销 pin
41 GB,/T9163 2010700031 2 关节轴承(60*90*44) Bearings
42 GB,/T6173 2010300027 薄螺母M30*2 Nut
43 3G11-15A 2020400007 垫板 washer
44 3G11 - 12 2020400173 2 套 sleeve
45 3G1118 2030200484 下铰接销焊合 pin
46 3G11 - 19 2020106557 滤清器安装板 CVer whatsapp 86-18630852087

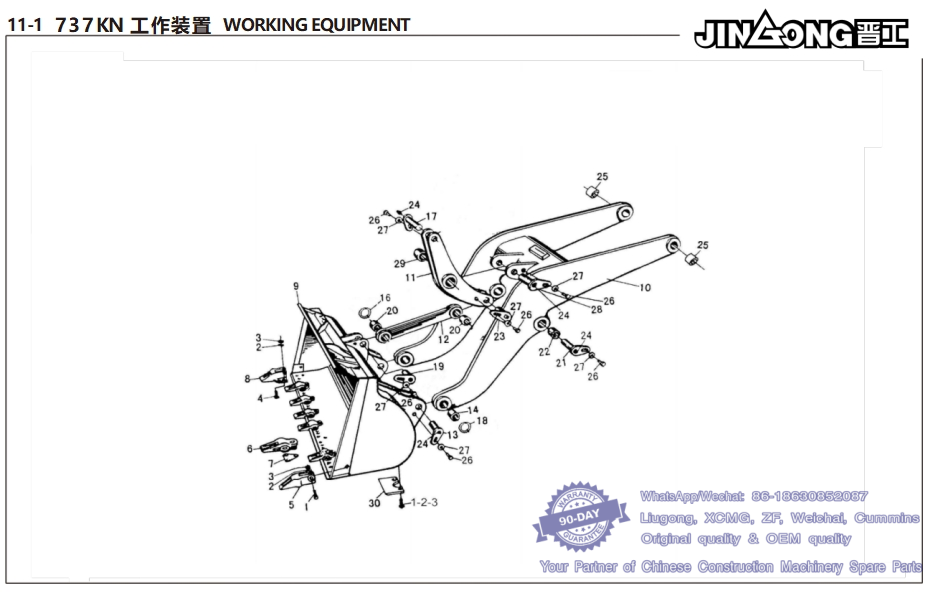

022 11-1 737 KN 工 作 装 置 WORKING EQUIPMENT-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
3G07 1 2020700028 固定螺栓 Bolt
2 GB/T93 2010400007 22 弹垫16 washer whatsapp 86-18630852087
3 GB6170 2010300019 22 螺母M16 Nut
4 3G07-2 2020700029 14 固定螺栓 Bolt
5 3G07-3 2020500005 护角斗齿 Guard bucket corner teeth
3G07-4 2020500006 5 斗齿 Bucket teeth
7 3G07-5 7 垫片 spacer
8 3G07-6 2020500007 护角斗齿 Guard bucket corner teeth
3G0701D 2030200208 铲斗 Bucket
35G0701 2030200204 铲斗 Bucket
3G0702B 2030200154 动臂 Lift arm
3G0702G3 2030100269 动臂 Lift arm
3G0703B 2030200170 摇臂 Rocker arm
12 3G0704 2030200171 拉杆 linkage rod
12' 3G0704G1 2030200177 拉杆 linkage rod
13 3G0705A 2030200464 3 铲斗销轴 Down pin for bucket
14 3G07-7 2020400198 2 套 Bush whatsapp 86-18630852087
3G07- 8 4 垫片 spacer
17 3G0706 2030200437 翻斗缸前销轴 Front pin for dump cylinder
18 3G07 - 16 2020800029 2 。型密封圈 0 ring
20 3G07 - 10 2020400179 2 套 Bush
21 3G0708 2030200438 2 动臂缸前销轴 Front pin for lift cylinder
22 3G07- 1l 2020400180 2 套 Bush
23 3G0709 2030200439 摇臂下销轴 Down pin for rocker arm
24 GB1152 2019900031 7 油杯M10X1 Grease titting
25 3G07- 12 2020400181 2 套 Bush whatsapp 86-18630852087
26 GB5782-2000 2010200084 8 螺栓M16x30 Bolt
27 3G07 - 13 8 垫圈 washer
28 3G0710 2030200040 摇臂销轴 pin for rocker arm
29 3G07 - 14 2020400182 套 Bush whatsapp 86-18630852087

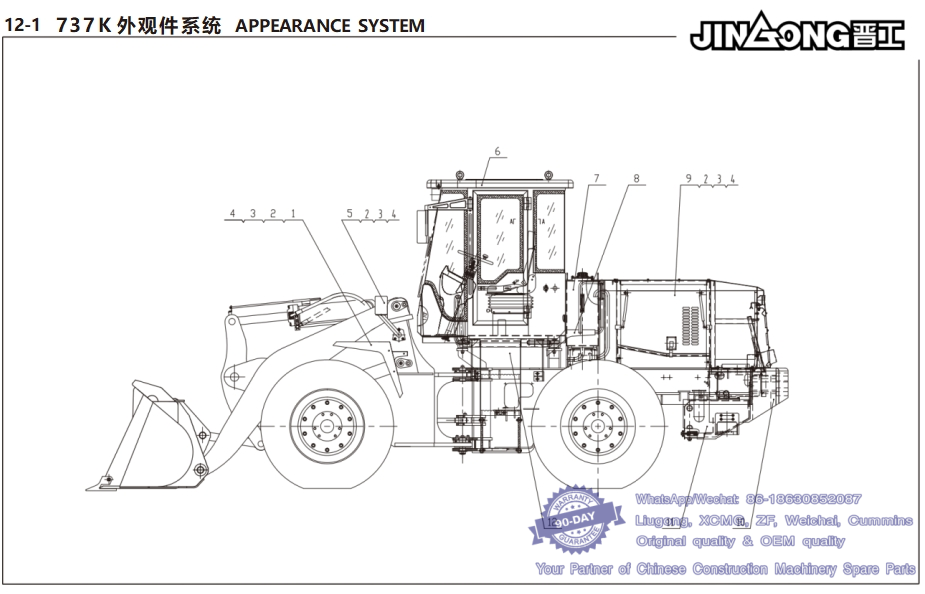

023 12-1 737 K 外 观 件 系 统 APPEARANCE SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 35G120101 2030100929 2 前挡泥板 Front fender
2 GB,/T5783 2010200078 18 螺栓M12*30 Bolt whatsapp 86-18630852087
3 GB,/T93 2010400005 18 垫圈12 washer
4 GB,/T96 1 2010400059 18 垫圈12 washer
5 5B120101 2030100508 2 前大灯支架 Lamp shelf
3G1204F 2030201313 驾驶室总成 cab group
7 3G0601C 2030200946 液压油箱 hydraulic tank
8 3G1206F 2030200945 2 台架总成 saddle piece whatsapp 86-18630852087
9 3G1208D 203020131l 发动机罩 Engine cover
10 3G1207 2030201309 平衡重总成 counter weight
11 3G1202 2030201310 燃油箱 Fuel Tank
12 3G1206F- 1 2020104879 2 围板 panel whatsapp 86-18630852087

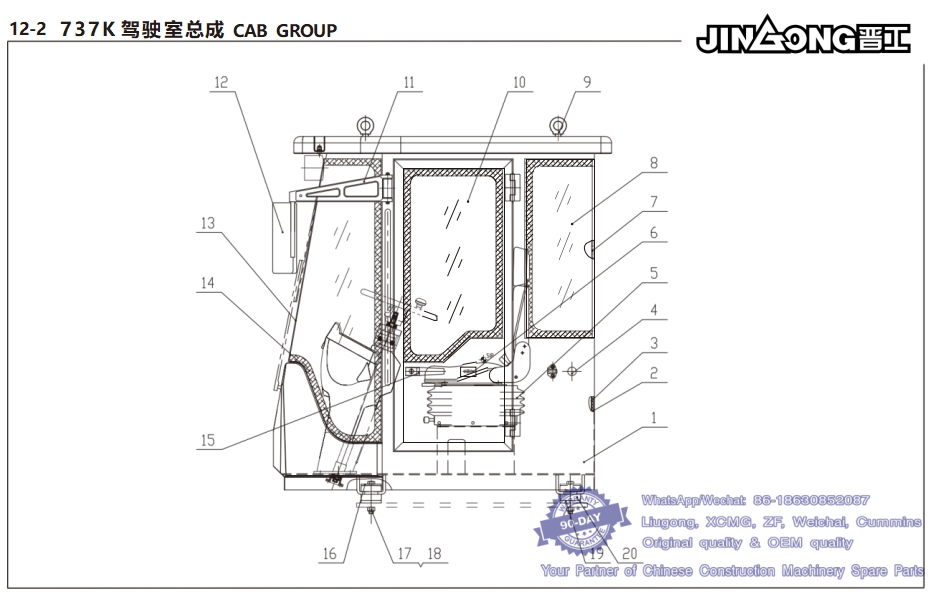

024 12-2 737 K 驾 驶 室 总 成 CAB GROUP-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G1204F99 2030101312 驾驶室总成 (自制) cab group
2 5G120405E 2039900117 吸音海绵 sponge whatsapp 86-18630852087
3 5G120406E 2039900121 内饰件 instrument desk
4 412800D07 2030200768 2 开门限位块 stop block
5 SC2-6 2039900021 司机座椅 seat
6 NBS 510 2039900046 2 定位锁 LocK
7 5G1204E-5 2020800335 后挡风玻璃 Glass
8 5G1204E-2 2020800332 2 后窗玻璃 Glass
9 GB,/T 825 2010100015 4 吊环螺钉M16 Bolt whatsapp 86-18630852087
10 5G1204E- 1 2020800330 2 门玻璃 Glass
11 6490 2039900002 2 倒车镜架 Mirror shelf
12 WD145- 153 2039900020 2 倒车镜 Rear view mirror
13 5G1204E-4 2020800334 前挡风玻璃 Glass
14 5G1204E- 3 2020800333 2 前小玻璃 Glass
15 NBS503-40 2039900044 2 门锁 LocK
3G120502- 1 2020400270 4 垫片 washer
17 GB,/T 5782 2010200035 4 螺栓M20x140 Bolt
18 GB,/T889 1 2010300052 4 尼龙螺母M20 Net
19 5G1204- 1 2020100036 4 垫片 washer
20 CB2204-20 - 3 2039900061 4 减震垫 absorber whatsapp 86-18630852087

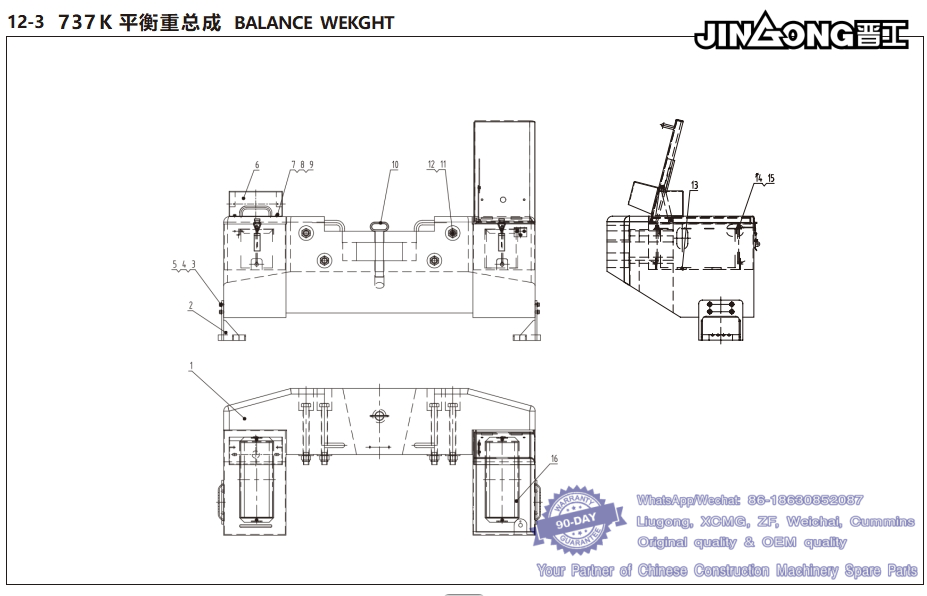

025 12-3 737 K 平 衡 重 总 成 BALANCE WEKGHT-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G120701 2030201308 平衡重体 counterweight
2 8G010603 2030100818 2 踏板2 Footboard
3 GB,/T5783 2010200079 8 螺栓M12*35 Bolt
4 GB,/T93 2010400005 8 弹垫12 washer whatsapp 86-18630852087
5 GB,/T97 1 2010400024 8 平垫圈12 washer
6 5G120805A 2030100505 2 灯箱 Light box
7 GB,/T5783 2010200069 4 螺栓M10*20 Bolt whatsapp 86-18630852087
8 GB,/T93 2010400004 4 弹垫10 washer
9 GB,/T97 . 1 2010400023 4 平垫圈10 washer
10 5G120802A 2030200260 牵引销 Traction pin
11 GB,/T5785 2010200118 4 螺栓M30*2*315 Bolt
12 GB,/T889 2 2010300009 4 尼龙螺母M30*2 Nut
13 412111B 2020800329 4 橡胶垫 Rubber blanket whatsapp 86-18630852087
14 513800A- 1 2020700036 4 弯头螺栓M10 Bolt
15 GB/T6170 2010300016 4 1型螺母M10 Nut
16 3G121204 2030100917 2 电瓶固定框架 Frame whatsapp 86-18630852087
17 NBXS1013- l 2030200816 2 电瓶盖锁 cover lock
