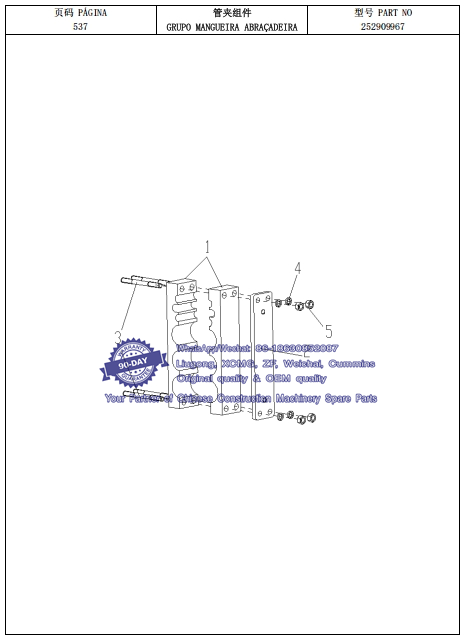

223 管夹组件GRUPO MANGUEIRA ABRAÇADEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252113739 橡胶压板 PLACA DE BORRACHA 2
2 252909547 压板 PLACA 2
3 805000674 螺栓 M10×110 PARAFUSO 4 GB/T5782-2000
4 805300014 垫圈 10 ARRUELA 4 GB/T93-1987 Whatsapp: 86-18630852087
5 805200048 螺母 M10 PORCA 4 GB/T6170-2000

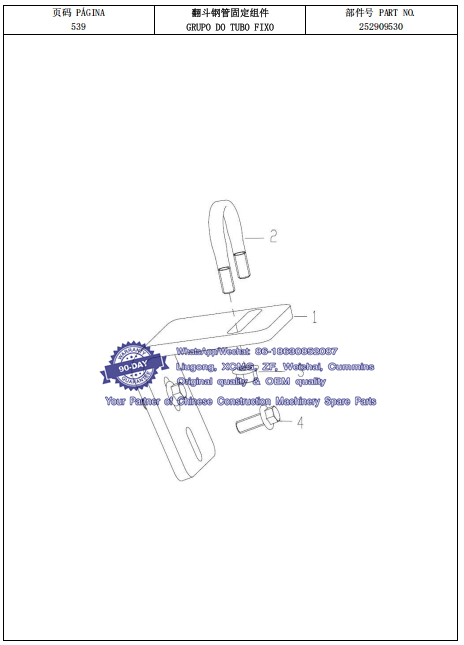

224 翻斗钢管固定组件GRUPO DO TUBO FIXO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252908110 支板 PLACA 1
2 252908091 U 型螺栓 PARAFUSO U 1 Whatsapp: 86-18630852087
3 805238533 螺母 M10(达克罗) PORCA 2 GB/T6177.1-2000
4 805004763 螺栓 M10×25(达克罗) PARAFUSO 2 GB/T16674.1-2004

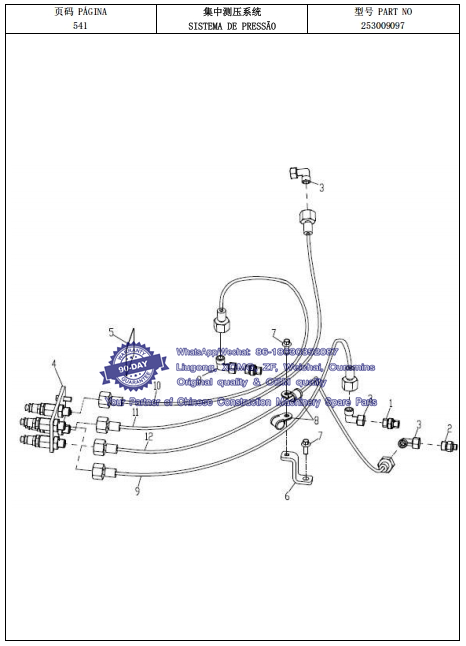

225 集中测压系统SISTEMA DE PRESSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803103341 接头 CONECTOR 2
2 803164420 接头 CONECTOR 1 Whatsapp: 86-18630852087
3 803103351 接头 CONECTOR 4
4 253007929 测压接头安装总成 GRUPO DE INSTALAÇÃO 1
5 253101078 测压标识 CHICOTE 1
6 252909560 支板 PLACA 1
7 805004756螺栓 M8×20(达克罗)PARAFUSO 2 GB/T16674.1-2004
8 803199325 卡套 Φ16 ABRAÇADEIRA 2
9 252110317 测压线 TUBO 1 工作压力测试
10 252110317 测压线 TUBO 1 转向压力测试
11 252906069 测压线 TUBO 1 先导压力测试 Whatsapp: 86-18630852087
12 252110317 测压线 TUBO 1 变速箱油压测试

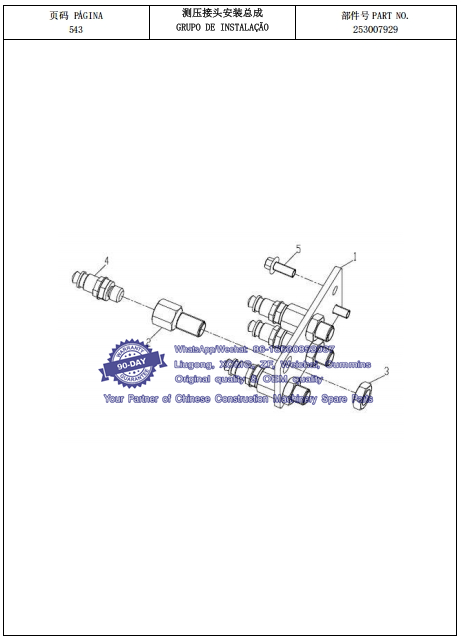

226 测压接头安装总成GRUPO DE INSTALAÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252110314 安装板 PLACA 1
2 252110309 隔壁接头 CONECTOR 4 Whatsapp: 86-18630852087
3 805200047 螺母 M16×1.5 PORCA 4 GB/T6173-2000
4 803163524 接头 CONECTOR 4
5 805004756螺栓 M8×20(达克罗)PARAFUSO 2 GB/T16674.1-2004

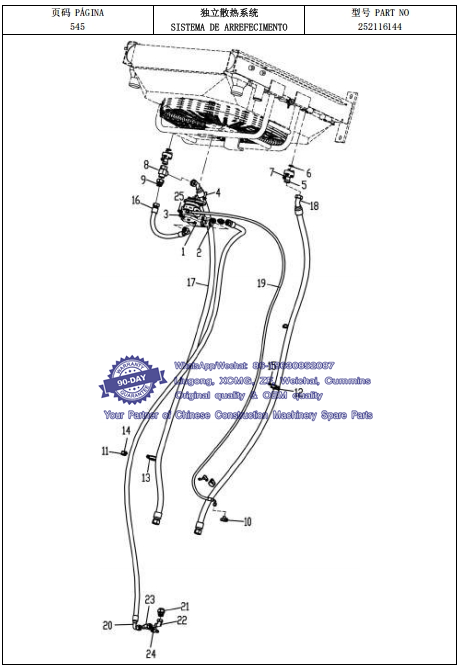

227 独立散热系统SISTEMA DE ARREFECIMENTO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803083598 双向马达 MOTOR 1
2 803163744 接头 CONECTOR 2
3 803103326 接头 CONECTOR 1 GB/T16674.1-2004
4 805048018 螺栓 M12×40(达克罗) PARAFUSO 2
5 252116142 液压油散接头块 BLOCO 2
6 803401122 O 形圈 24.99×3.53 O-RING 2
7 805048007 螺栓 M10×35(达克罗) PARAFUSO 8
8 803103777 接头 CONECTOR 1
9 803166749 接头 CONECTOR 1
10 803162089 接头 CONECTOR 1
11 803199330 卡套 Φ40 ABRAÇADEIRA 3 Whatsapp: 86-18630852087
12 803199326 卡套 Φ18 ABRAÇADEIRA 3
13 803300172 卡套 Φ30 ABRAÇADEIRA 2
14 805047997 螺栓 M8×12(达克罗) PARAFUSO 2
15 805004756 螺栓 M8×20(达克罗) PARAFUSO 2
16 803382141 软管总成 MANGUEIRA 1
17 251808196 软管总成 MANGUEIRA 1
18 803113432 软管总成 MANGUEIRA 1
19 803370310 软管总成 MANGUEIRA 1
20 803416711 软管总成 MANGUEIRA 1
21 803100592 接头 CONECTOR 1 Whatsapp: 86-18630852087
22 803100741 接头 CONECTOR 1
23 803104943 接头 CONECTOR 1
24 803164593 接头 CONECTOR 1
25 803103351 接头 CONECTOR 1

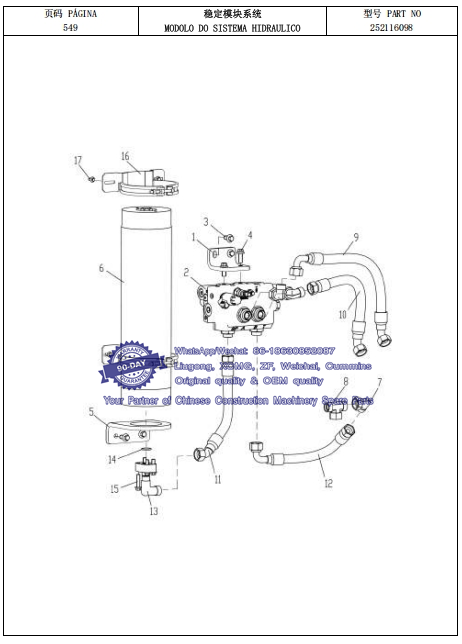

228 稳定模块系统MODOLO DO SISTEMA HIDRAULICO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252115009 稳定模块支板 PLACA 1
2 252804073 稳定模块组件 UNIDADE DE INSTABILIZAÇÃO 1
3 805046466 螺栓 M12×25(达克罗) PARAFUSO 4 GB/T6170-2000
4 805004699 螺栓 M12×30(达克罗) PARAFUSO 2 GB/T6170-2000
5 252116099 蓄能器支板 PLACA 1
6 803084388 蓄能器 ACUMULADOR 1
7 803173684 接头 CONECTOR 3 Whatsapp: 86-18630852087
8 803163723 接头 CONECTOR 1
9 803416433 软管总成 MANGUEIRA 1
10 803416429 软管总成 MANGUEIRA 1
11 803416429 软管总成 MANGUEIRA 1
12 252803468 软管总成 MANGUEIRA 1 Whatsapp: 86-18630852087
13 252116100 接头块 BLOCO 1
14 803401122 O 形圈 24.99×3.53 O-RING 1
15 805048008 螺栓 M10×40(达克罗) PARAFUSO 4
16 801971479 抱箍 SUPORTE 2
17 805004755 螺栓 M8×16(达克罗) PARAFUSO 4 GB/T6170-2000

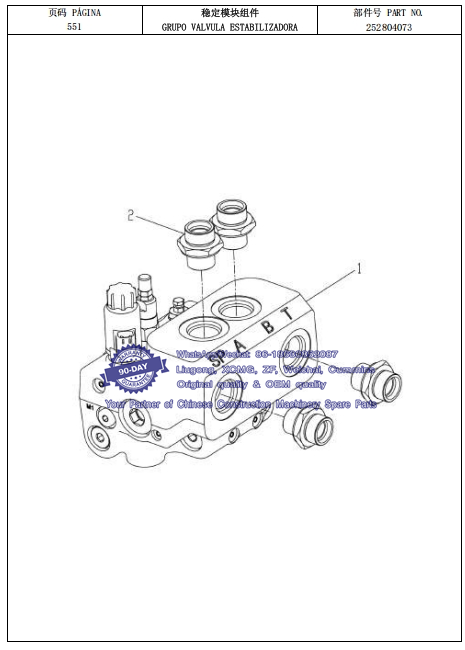

229 稳定模块组件GRUPO VALVULA ESTABILIZADORA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803083552 稳定模块 VALVULA DE ESTABILIZAÇÃO 1
2 803103525 接头 ADAPTADOR 4 Whatsapp: 86-18630852087

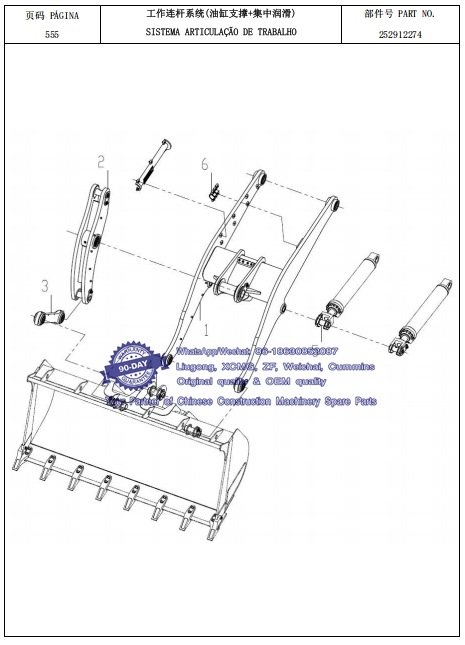

工作连杆系统(油缸支撑+集中润滑)SISTEMA ARTICULAÇÃO DE TRABALHO
230 工作连杆系统(油缸支撑+集中润滑)SISTEMA ARTICULAÇÃO DE TRABALHO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252912271 动臂组件 CONJUNTO BRAÇO 1
2 252912264 摇臂组件 CONJUNTO DO BALANCIM 1 Whatsapp: 86-18630852087
3 252912273 拉杆组件 CONJUNTO LINK 1
4 252911278 铲斗连接组件 CONJUNTO CAÇAMBA 1
5 252912269 动臂油缸连接组件 CILINDRO DA BRAÇO 1
6 252912261 动臂油缸支撑组件 CONJUNTO SUPORTE DO CILINDRO 1

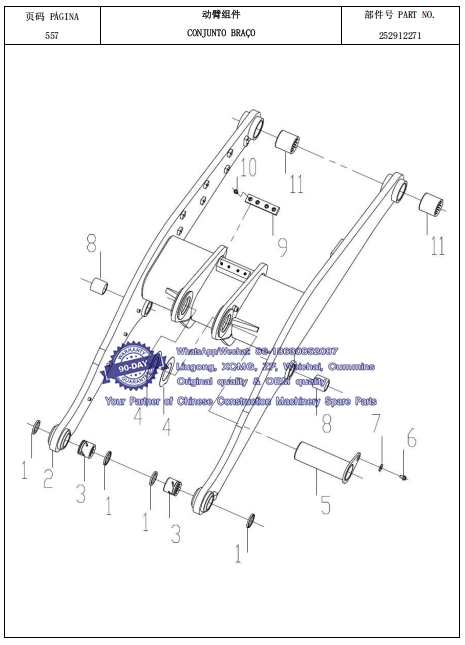

231 动臂组件CONJUNTO BRAÇO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803164070 唇形密封圈 B80×100×10 VEDAÇÃO B80×100×10 4 GB/T9877-2008
2 252912272 动臂(油缸支撑+集中润滑) BRAÇO 1
3 252112094 轴套 BUCHA 2 Whatsapp: 86-18630852087
4 269900195 调整垫片 CALÇO 4
5 251806002 摇臂梁销 PINO 1
6 805048032 螺栓 M16×25 PARAFUSO M16×25 1 GB/T16674.1-2004
7 253102301 垫片 CALÇO 1
8 252100390 轴套 BUCHA 2 Whatsapp: 86-18630852087
9 252112904 动臂卸载限位块 I BLOCO 1
10 805100202 螺钉 M16×30 PARAFUSO M16×30 4 GB/T70.1-2008
11 252112051 轴套 BUCHA 2

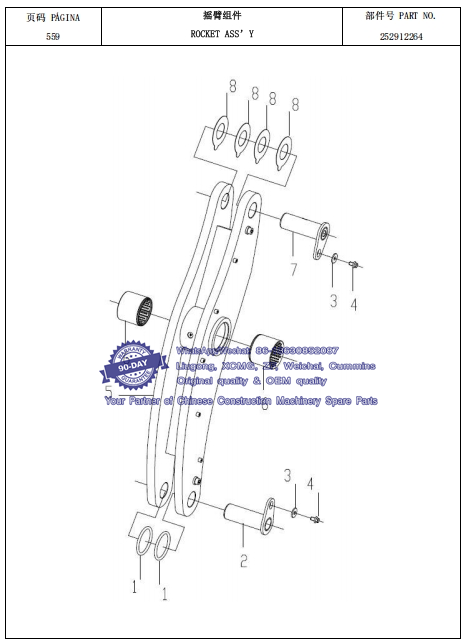

232 摇臂组件ROCKET ASS’Y
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252100394 O 形圈 O-RING 2
2 251806004 摇臂拉杆销 PINO 1
3 253102301 垫片 CALÇO 2 Whatsapp: 86-18630852087
4 805048032 螺栓 M16×25 PARAFUSO M16×25 2 GB/T16674.1-2004
5 252912275 摇臂(集中润滑) BALANCIM 1
6 252112095 摇臂梁轴套 BUCHA 2
7 252100419 摇臂油缸销 PINO 1 Whatsapp: 86-18630852087
8 269900193 调整垫片 CALÇO 4
