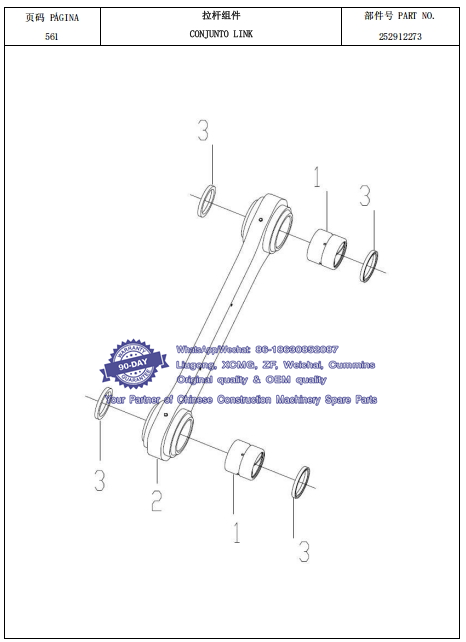

233 拉杆组件CONJUNTO LINK
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252109124 轴套 BUCHA 2
2 252912266 拉杆(集中润滑) LINK 1 Whatsapp: 86-18630852087
3 803164070 唇型密封圈 B80×100×10 VEDAÇÃO B80×100×10 4 GB/T9877-2008

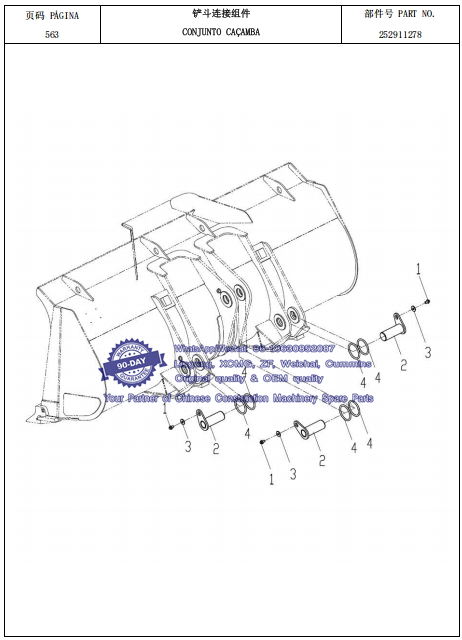

234 铲斗连接组件CONJUNTO CAÇAMBA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 805048032 螺栓 M16×25 PARAFUSO M16×25 3 GB/T16674.1-2004
2 252112100 铲斗销 PINO 3
3 253102301 垫片 CALÇO 3 Whatsapp: 86-18630852087
4 252100394 O 形圈 O-RING 6

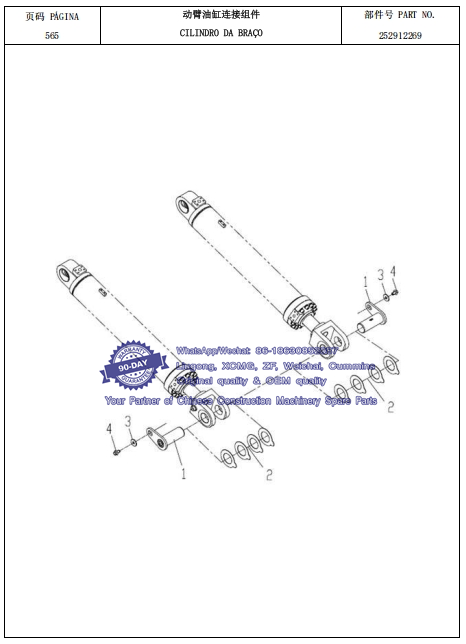

235 动臂油缸连接组件CILINDRO DA BRAÇO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252102673 动臂油缸销 PINO 2
2 252101316 调整垫片 CALÇO 8 Whatsapp: 86-18630852087
3 253102301 垫片 CALÇO 2
4 805048032 螺栓 M16×25 PARAFUSO M16×25 2 GB/T16674.1-2004

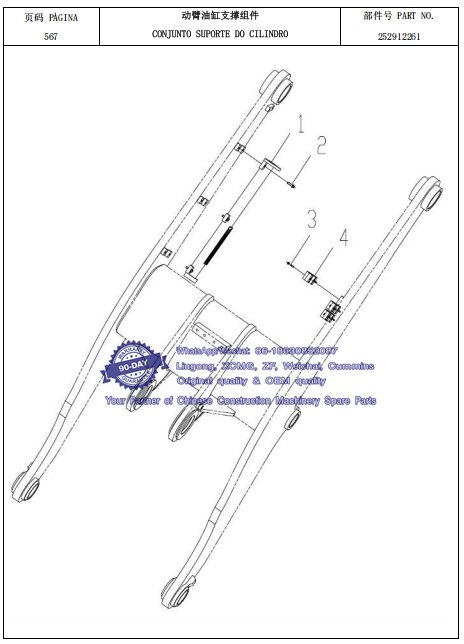

236 动臂油缸支撑组件CONJUNTO SUPORTE DO CILINDRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252112870 支架 SUPORTE 1
2 805048007 螺栓 M10×35 PARAFUSO M10×35 6 GB/T16674.1-2004
3 252112771 卡箍 PARAFUSO 3 Whatsapp: 86-18630852087
4 805047995 螺栓 M6×35 PARAFUSO M6×35 6 GB/T16674.1-2004
制动系统SISTEMA DE FREIO

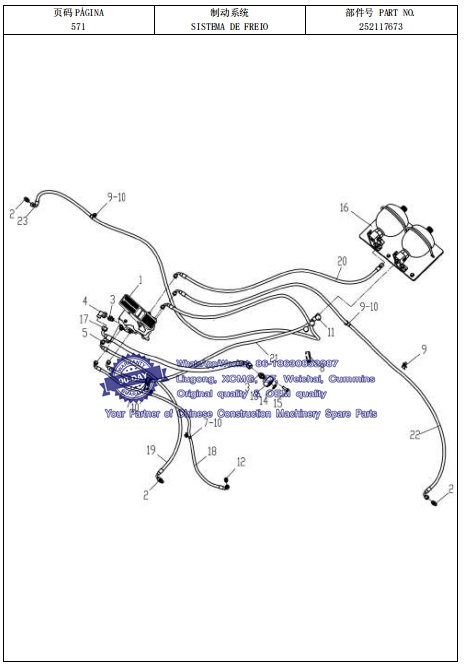

237 制动系统SISTEMA DE FREIO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252115696 力士乐制动阀组件 CONJUNTO DE ACUMULADOR 1
2 803103341 接头 CONECTOR 3
3 803103818 接头 CONECTOR 2 Whatsapp: 86-18630852087
4 803103775 接头 CONECTOR 1
5 803103351 接头 CONECTOR 1
6 803199328 卡套 φ24 ABRAÇADEIRA φ24 1
7 803199324 卡套 Φ14 ABRAÇADEIRA Φ14 2
8 803300794 卡套 Φ35 ABRAÇADEIRA Φ35 1
9 803199325 卡套 Φ16 ABRAÇADEIRA Φ16 3
10 805004755 螺栓 M8×16(达克罗) PARAFUSO M8×16 4 GB/T16674.1-2004
11 252115087 橡胶盖 TAMPA DE BORRACHA 3
12 803164420 接头 CONECTOR 1
13 252117675 法兰块 FLANGE 1
14 803401122 O 形圈 24.99×3.53 ANEL 1
15 805048007 螺栓 M10×35(达克罗) PARAFUSO 4 GB/T16674.1-2004
16 252115692 蓄能器安装组件 ACUMULADOR 1
17 803307148 软管总成 MANGUEIRA 1 Whatsapp: 86-18630852087
18 803370304 软管总成 MANGUEIRA 1
19 803301493 软管总成 MANGUEIRA 1
20 803176032 软管总成 MANGUEIRA 1
21 803308648 软管总成 MANGUEIRA 1
22 803415429 软管总成 MANGUEIRA 1
23 803415430 软管总成 MANGUEIRA 1

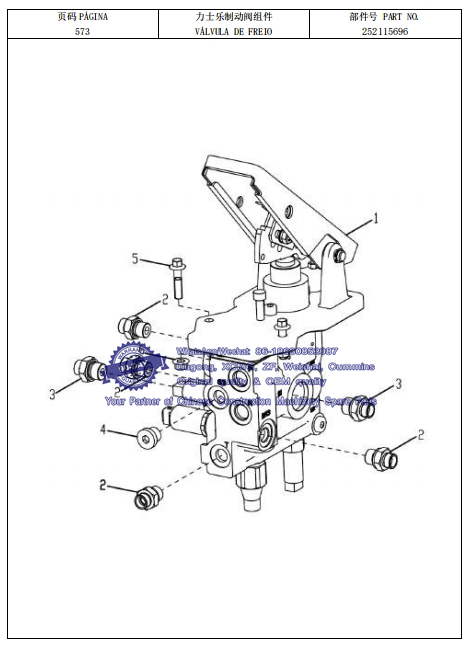

238 力士乐制动阀组件VÁLVULA DE FREIO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 800901160 脚制动阀 VÁLVULA DE FREIO 1
2 803104282 接头 ADAPTADOR 4
2 803103529 接头 ADAPTADOR 2 Whatsapp: 86-18630852087
4 803166450 堵头 PLUG 1
5 805047998 螺栓 M8×35(达克罗) PARAFUSO 3 GB/T16674.1-2004
6 805203166 螺母 M8 PORCA 3 GB/T6177.1-2000 Whatsapp: 86-18630852087

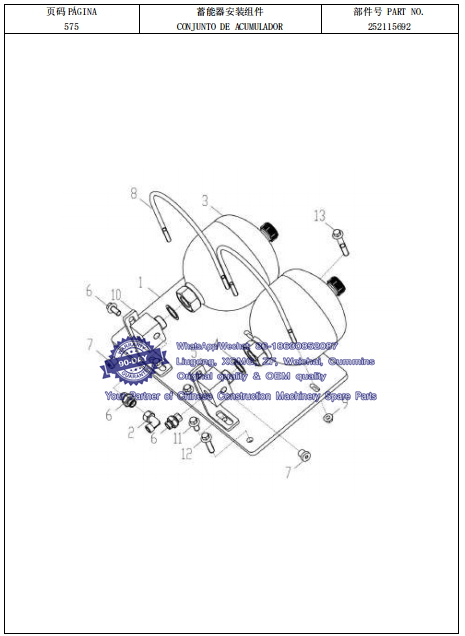

239 蓄能器安装组件CONJUNTO DE ACUMULADRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116837 蓄能器安装板总成 CONJUNTO DE ACUMULADOR 1
2 803103351 接头 CONECTOR 1
3 803004073 蓄能器 ACUMULADOR 2
4 805301416 复合式密封硬垫圈 27 ARRUELA 27 2
5 252100919 接头 CONECTOR 2
6 803104282 接头 CONECTOR 2 Whatsapp: 86-18630852087
7 803103961 堵头 PLUG 2
8 252400294 U 型螺栓 PARAFUSO-U 2
9 805238400 螺母 M8(达克罗) PORCA 4 GB/T6177.1-2000
10 252700185 支架 SUPORTE 2 Whatsapp: 86-18630852087
11 805004770 螺栓 M10×20(达克罗) PARAFUSO 6 GB/T16674.1-2004
12 805048008 螺栓 M10×40(达克罗) PARAFUSO 2 GB/T16674.1-2004
13 805048010 螺栓 M10×60(达克罗) PARAFUSO 1 GB/T16674.1-2004
驾驶室系统SISTEMA DE CABINE

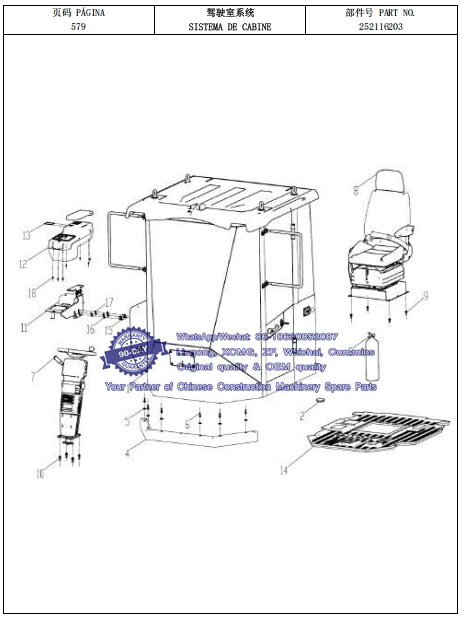

240 驾驶室系统 SISTEMA DE CABINE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116199 驾驶室总成 CONJUNTO DE CABINE 1
2 252900304 孔盖 TAMPA 3
3 802103548 灭火器 EXTINTOR 1
4 252912592 前围裙板 ACABAMENTO DIANTEIRA 1
5 805338267 垫圈 10(达克罗) ARRUELA 10 6 GB/T96.1-2002
6 805004760 螺栓 M8×30(达克罗) PARAFUSO M8X30 6 GB/T16674.1-2004
7 252910973 转向柱总成CONJUNTO DA COLUNA DE DIREÇÃO 1 500KV.10.2II
8 801972008 座椅 BANCO 1 XGZY03-TXQ Whatsapp: 86-18630852087
9 805004763 螺栓 M10×25(达克罗) PARAFUSO M10X25 4 GB/T16674.1-2004
10 805004699 螺栓 M12×30(达克罗) PARAFUSO M12X30 4 GB/T16674.1-2004
11 252911699 操纵箱支架SUPORTE PARA CAIXA DE CONTROLE 1 Whatsapp: 86-18630852087
12 252911920 操纵箱总成(注塑)CONJUNTO DA CAIXA DE CONTROLE 1
13 819948321 手控阀制动警告 AVISO DO FREIO MANUAL 1 A2275B
14 252911103 橡胶地板 TAPETE DE BORRACHA 1 Whatsapp: 86-18630852087
15 805004717 螺栓 M8×25(达克罗) PARAFUSO M8X25 4 GB/T16674.1-2004
16 805338265 垫圈 8(达克罗) ARRUELA 8 4 GB/T96.1-2002
17 805238400 螺母 M8(达克罗) PORCA M8 4 GB/T6177.1-2000
18 805100273 螺钉 M5×12 PARAFUSO M5X12 7 GB/T818-2000

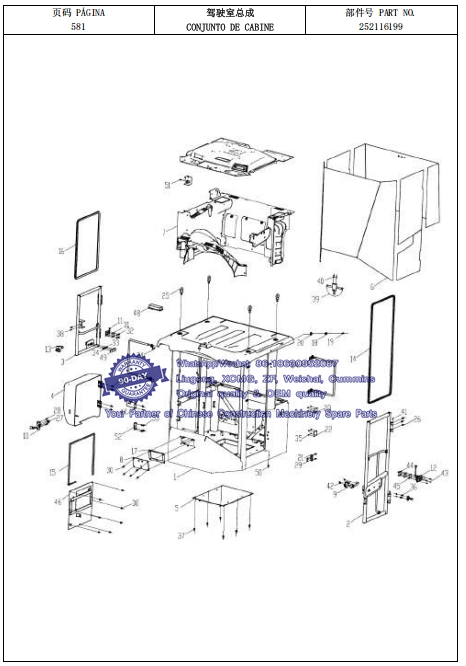

241 驾驶室总成 CONJUNTO DE CABINE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252912571 驾驶室焊接总成 CONJUNTO DE CABINE 1
2 252911820 左门总成 PORTA ESQUERDA 1
3 252911905 右窗总成 JANELA DIREITA 1
4 252911811 空调罩总成TAMPA DE AR CONDICIONADO 1
5 252911027 座椅盖板总成PLACA DE MONTAGEM DO ASSENTO 1
6 252910805 玻璃总成 CONJUNTO DE VIDRO 1 Whatsapp: 86-18630852087
7 252911317 内饰总成(空调注塑) ACABAMENTO INTERNA 1
8 252911131 雨刮器面板总成CHAPA SUPORTE DO LIMPADOR 1
9 252910833 左门锁总成 MONTAGEM DA FECHADURA DA PORTA ESQUERDA 1 DS502A-7
10 252910838 平面锁 TRAVA PLANA 1 DS520-6
11 252910836 右定位锁BLOQUEIO DE DIREÇÃO DIREITA 1 DS510B
12 252910835 左碰锁总成MONTAGEM DA TRAVA ESQUERDA 1 DS510C
13 252911669 右窗锁总成 MONTAGEM DA TRAVA DA JANELA DIREITA 1 DS502B-7
14 253302325 JT-03D 车 门 密 封 条(4.1m)BORRACHA DE VEDAÇÃO 1
15 252910829 JT-08 空调罩密封条(2.33m)BORRACHA DE VEDAÇÃO 1
16 253302327 JT-03D 右 窗 密 封 条(2.8m)BORRACHA DE VEDAÇÃO 1
17 252910832 密封垫 VEDAÇÃO 1
18 251807000 线束护套 CAPA 4
19 801938303 橡胶盖 TAMPA DE BORRACHA 5
20 251805701 线束护套 CAPA 1 Whatsapp: 86-18630852087
21 252608606 限位块总成 BLOCO LIMITADOR 1
22 269901790 灭火器标志 INDICAÇÃO DE EXTINTOR 1 F1026
23 252115486 驾驶室标牌 PLACA 1
24 252912248 支架总成 SUPORTE 2
25 805100447 螺钉 M20 PARAFUSO 4 GB/T825-1988
26 805004717 螺栓 M8×25(达克罗) PARAFUSO 12 GB/T16674.1-2004
27 805204006 螺母 M12(达克罗) PORCA 1 GB/T6177.1-2000
28 805100206 螺钉 M6×30 PARAFUSO 4 GB/T819.1-2000
29 805101929 螺钉 M4×12 PARAFUSO 7 GB/T819.1-2000
30 805004755 螺栓 M8×16(达克罗) PARAFUSO 12 GB/T16674.1-2004
31 805300083 垫圈 6 ARRUELA 8 GB/T96.1-2002
32 805004834 螺栓 M6×12(达克罗) PARAFUSO 4 GB/T16674.1-2004
33 805203166 螺母 M8 PORCA 4 GB/T6177.1-2000
34 805238533 螺母 M10(达克罗) PORCA 1 GB/T6177.1-2000
35 805101907 螺钉 ST4.2×10-C-H PARAFUSO 8 GB/T845-1985
36 805004756 螺栓 M8×20(达克罗) PARAFUSO 6 GB/T16674.1-2004
37 805004763 螺栓 M10×25(达克罗) PARAFUSO 14 GB/T16674.1-2004
38 805100054 螺钉 M6×20 PARAFUSO 4 GB/T819.1-2000
39 252608605 球面内视镜总成SUPORTE DO RETROVISOR 1
40 805100276 螺钉 M5×20 PARAFUSO 2 GB/T818-2000
41 801134088 油杯 M6 NIPLE 4 JB/T7940.1-1995 Whatsapp: 86-18630852087
42 805100061 螺钉 M6×16 PARAFUSO 3 GB/T819.1-2000
43 227100142 螺钉 ST4.2×16-C-H PARAFUSO 4 GB/T845-1985
44 805004709 螺栓 M6×16(达克罗) PARAFUSO 4 GB/T16674.1-2004
45 805135720 螺母 M6(达克罗) PORCA 4 GB/T6177.1-2000
46 252911988 空调固定板总成 PLACA DE FIXAÇÃO 1
47 252911136 喷淋壶支架 SUPORTE 1
48 253401276 顶灯 LÂMPADA SUPERIOR 1 Whatsapp: 86-18630852087
49 252911708 橡胶塞 BUJÃO DE BORRACHA 3
50 805100137 螺钉 M8×20 PARAFUSO 1 GB/T819.1-2000
51 805141172螺钉 ST4.2×19-C-H(达克罗)PARAFUSO 2 GB/T845-1985
52 253102237 倒车显示屏支架SUPORTE DO MONITOR DE RÉ 1
53 805047993 螺栓 M6×25(达克罗) PARAFUSO 4 GB/T16674.1-2004

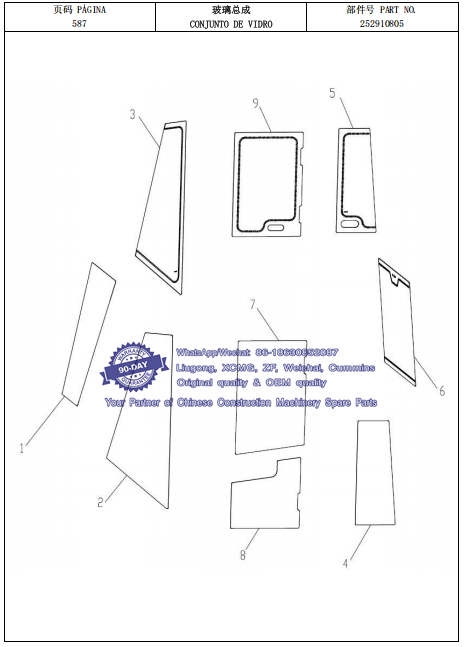

242 玻璃总成 CONJUNTO DE VIDRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252910804 前挡风玻璃 PARABRISA 1
2 252910806 左前玻璃VRIDRO DIANTEIRA ESQUERDA 1 Whatsapp: 86-18630852087
3 252910812 右前玻璃VIDRO DIANTEIRA DIREITA 1
4 252910813 左后玻璃VIDRO TRASEIRA ESQUERDA 1
5 252910810 右后玻璃VIDRO TRASEIRA DIREITA 1 Whatsapp: 86-18630852087
6 252910811 后挡风玻璃 VIDRO TRASEIRA 1
7 252910809 左门上玻璃VIDRO SUPERIOR DA PORTA ESQUERDA 1
8 252910808 左门下玻璃VIDRO INFERIOR DA PORTA ESQUERDA 1
9 252910807 右窗玻璃VIDRO DA JANELA DIREITA 1

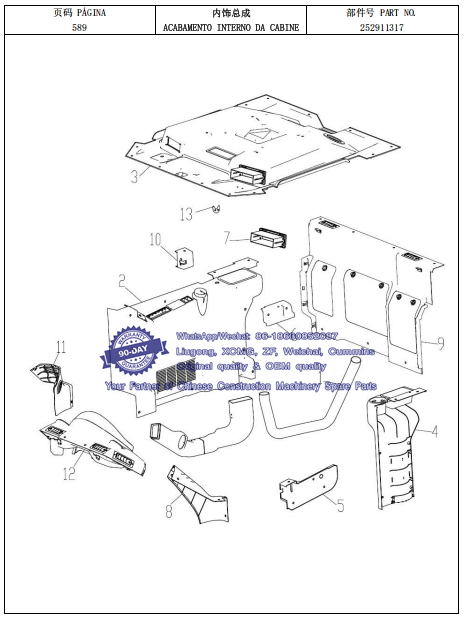

243 内饰总成 ACABAMENTO INTERNO DA CABINE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252911350 吹塑风道总成(空调)MONTAGEM DA PASSAGEM DE AR 1
2 252911921 右侧围总成 ACABAMENTO DIREITA 1 Whatsapp: 86-18630852087
3 252911922 顶棚总成 TETO 1
4 252911923 左侧围总成 ACABAMENTO ESQUERDA 1
5 252911924 左门锁盒CAIXA DE TRAVA DA PORTA ESQUERDA 1
6 252911925 右后锁盒CAIXA DE TRAVA DA PORTA DIREITA 1
7 252911926 收放机面板 SUPORTE DE RÁDIO 1
8 252911927 左侧护板PLACA DE PLOTEÇÃO ESQUERDA 1 Whatsapp: 86-18630852087
9 252911930 后围总成 ACABAMENTO TRASEIRA 1
10 252911928 右窗锁盒CAIXA DE TRAVA DA JANELA DIREITA 1
11 252911929 右侧护板PLACA DE PROTEÇÃO DIREITA 1
12 252911931 前围总成PLACA DE PROTEÇÃO FRONTAL 1
13 253401200 衣帽钩 GANCHO 1

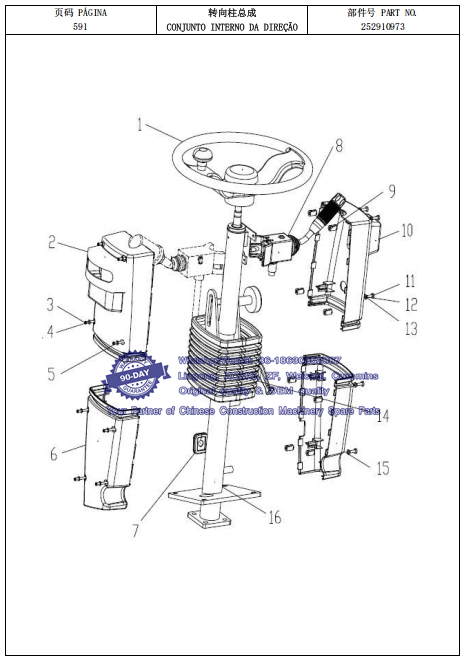

244 转向柱总成 CONJUNTO INTERNO DA DIREÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 010606010 ∅380 方向盘(软) VOLANTE 1
2 030401167 左上壳体ACABAMENTO SUPERIOR ESQUERDA 1
3 010401134 十字槽小盘头螺钉 PARAFUSO 8 GB/T 823 M5-60-A4L
4 0104010142 平垫圈 ARRUELA 8 GB/T 97.1 5-A4L Whatsapp: 86-18630852087
5 0104010132 标准型弹簧垫圈 MOLA 8 GB/T 93 5-A4L
6 030401169 左下壳体ACABAMENTO INFERIOR ESQUERDA 1
7 010202050 开关出线孔方套皮 BORRACHA DE PROTEÇÃO 1
8 011602013 JK369T-4 转向灯开关 INTERRUPTOR DE SETAS 1
9 030101648 小接头 CONECTOR 8 Whatsapp: 86-18630852087
10 030401168 右上壳体ACABAMENTO SUPERIOR DIREITA 1
11 0104011461 十字槽盘头螺钉 PARAFUSO 5 GB/T 818 M6-16-A4L
12 0104010165 平垫圈 ARRUELA 5 GB/T848 6-A4L
13 0104010172 标准型弹簧垫圈 MOLA 5 GB/T 93 6-A4L Whatsapp: 86-18630852087
14 010202049 升降可倾套皮LIFTING TILTING TAMPA 1
15 030401170 右下壳体ACABAMENTO INFERIOR DIREITA 1
16 010604355 升降可倾式方向机POSICIONADOR DA DIREÇÃO 1
