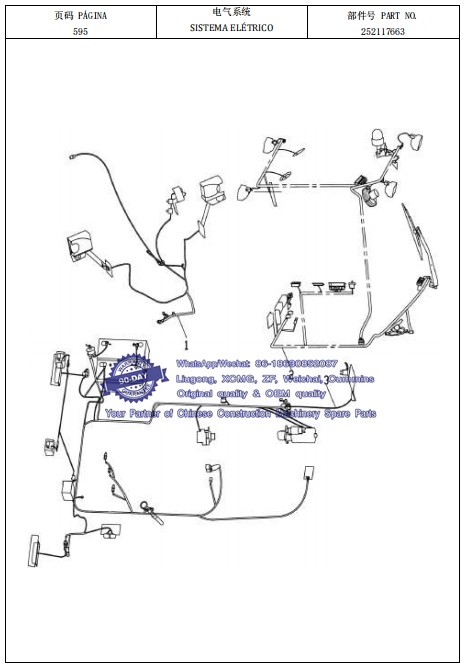

电气系统 SISTEMA ELÉTRICO
245 电气系统SISTEMA ELÉTRICO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116328 前车架电气 CHASSI DIANTEIROSISTEMA ELÉTRICO 1 50GV(BR).11.1
2 252117665 驾驶室电气 CABINE SISTEMA ELÉTRICO 1 50GVZ(BR).11.2 Whatsapp: 86-18630852087
3 252117664 后车架电气 CHASSI TRASEIRO SISTEMA ELÉTRICO 1 50GVZ(BR).11.3

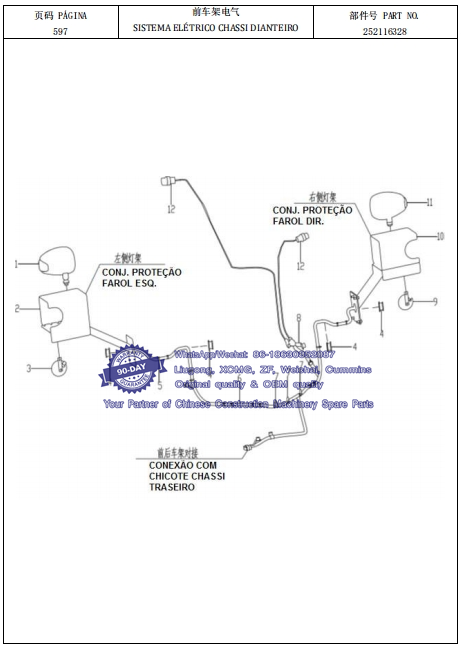

246 前车架电气CHASSI DIANTEIRO SISTEMA ELÉTRICO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803587294 左前大灯 FAROL DIANTEIRO 1 N520(L-DEUTSCH-24V)
2 252116185 左灯架总成 CONJ. PROTEÇÃO FAROL DIANT.ESQ 1 50GV(BR).11.5
3 803688413 高音盆形电喇叭 BUZINA 1 DL125-100CG-H
4 252110953 橡胶护套 PASSA-CABO BORRACHA 4 HT-35 Whatsapp: 86-18630852087
5 801970978 插樵扎带 4.8X190 ABRAÇADEIRA 12 GNP-190STB
6 252116329 前车架线束 CHICOTE CHASSI DIANTEIRO 1 50GV(BR).11.1.1
7 803199325 卡套 Φ16 ABRAÇADEIRA 1 TJBC
8 803683146 德尔福定位支架 SUPORTE CONECTOR 2 RC-DELPHI-15 Whatsapp: 86-18630852087
9 803688412 低音盆形电喇叭 BUZINA 1 DL125-100CG-L
10 252116187 右灯架总成 CONJ. PROTEÇÃO FAROL DIANT.DIR.1 50GV(BR).11.6
11 803587298 右前大灯 FAROL DIANTEIRO 1 N520(R-Deutsch-24V)
12 803611143 接近开关 INTERRUPTOR DE PROXIMIDADE 2 J7-D10B1/DF14

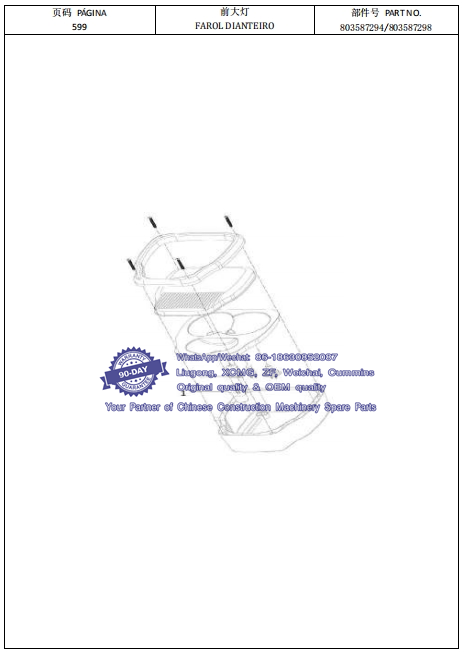

247 前大灯FAROL DIANTEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860134404 QSDJ066 前大灯灯泡（4 种灯泡） LÂMPADA 1 Whatsapp: 86-18630852087

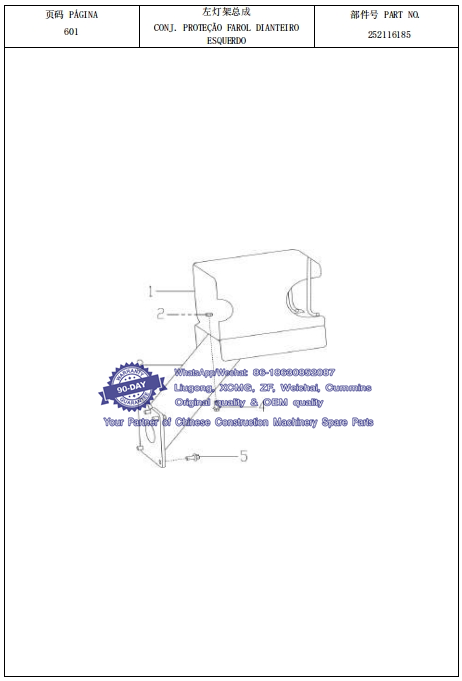

248 左灯架总成CONJ. PROTEÇÃO FAROL DIANTEIRO ESQUERDO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116186 左灯罩 SUPORTE ESQ. 1 50GV(BR).11.5.1
2 805203166 螺母 M8 PORCA 1 GB/T6177.1-2000 Whatsapp: 86-18630852087
3 252911345 左灯架 SUPORTE ESQ. 1 500KV.11A.5.2
4 805004756 螺栓 M8×20(达罗) PARAFUSO 4 GB/T16674.1-2004
5 805004770 螺栓 M10×20(达罗) PARAFUSO 4 GB/T16674.1-2004 Whatsapp: 86-18630852087

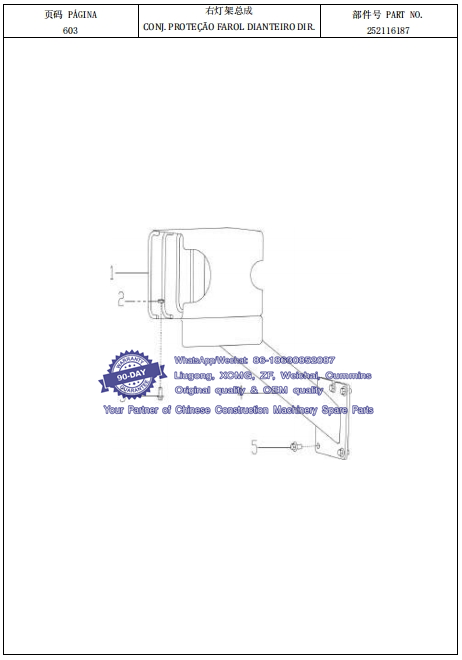

249 右灯架总成CONJ. PROTEÇÃO FAROL DIANTEIRO DIR.
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116188 右灯罩 SUPORTE DIREITO 1 50GV(BR).11.6.1
2 805203166 螺母 M8 PORCA 1 GB/T6177.1-2000
3 252911348 右灯架 SUPORTE DIREITO 1 500KV.11A.6.2 Whatsapp: 86-18630852087
4 805004770 螺栓 M10×20(达罗) PARAFUSO 4 GB/T16674.1-2004
5 805004756 螺栓 M8×20(达罗) PARAFUSO 4 GB/T16674.1-2004

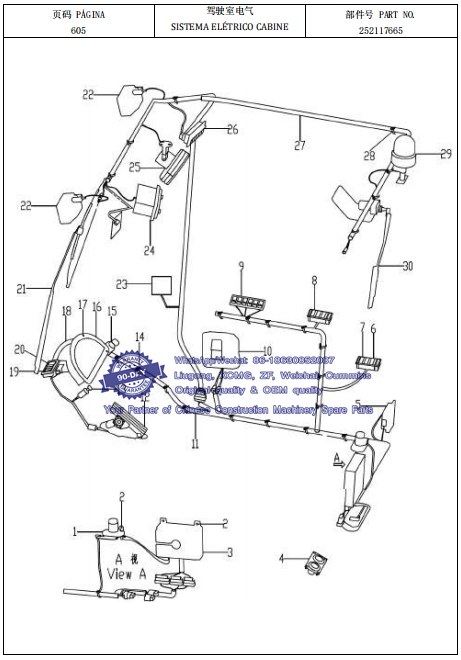

250 驾驶室电气 SISTEMA ELÉTRICO CABINE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803645894 电源总开关 RELÉ DA BATERIA 1 MZJ- 400A/006X
2 805004709螺栓 M6×16 10.9(达克罗)PARAFUSO 4 GB/T16674.1-2004
3 803684590 集中控制盒 CENTRAL DE CONTROLE 1 ECB1228
4 253007705 驾驶室线束密封总成 CONJ. VEDAÇÃO 1 600FV.11.3.2
5 803743096 独立散热控制器 CONTROLE AQUECIMENTO 1 MC024-010
6 803686113变速箱手自动翘板开关INTERRUPTOR 1 JK939-SDZD
7 803548170 动力切断翘板开关 INTERRUPTOR 1 JK939-DLQD
8 803589099 翻页翘板开关 INTERRUPTOR 1 JK939-FY Whatsapp: 86-18630852087
9 803587863 翘板开关 INTERRUPTOR 1 JK939-500FV
10 803546207 洗涤器总成 CONJ. ESGUICHO 1 XGQS66X
11 252117651 仪表盘线束 CHICOTE PAINEL 1 50GVZ(BR).11.2.1
12 819947830 电子油门踏板 PEDAL ACELERADOR 1 351478
13 803587848 动力插座 TOMADA AUXILIAR 1 DY202
14 801902724 尼龙扎带 ABRAÇADEIRA 20 NZ-4×200-2
15 803546577 点火开关 CHAVE DE IGNIÇÃO 1 95060-24
16 803544045 CAN 组合仪表 ALARME DO PAINEL 1 A2C84437700
17 805101828 螺钉 M5×14 PARAFUSO 4 GB/T819.1-2000
18 803682373 组合表线束 CHICOTE ALARME DO PAINEL 1 ZHBXS-ZZJ(DELPHI)
19 803589166 稳定模块翘板开关 INTERRUPTOR 1 JK939-WDMK
20 803548169 反转翘板开关 INTERRUPTOR 1 JK939-FZ
21 802138058 雨刮器 LIMPADOR DE PARABRISA DIANT.1 XGYG-2230P-K
22 803682401 工作灯(LED) FAROL DE TRABALHO 2 KL1001-1
23 803543246 5 英寸彩色液晶显示器MONITOR 5 POLEGADAS COLORIDO 1 SP-527
24 803588584 收放机总成 RADIO 1 SL130V
25 803544526 电风扇 VENTILADOR 1 BFG05E Whatsapp: 86-18630852087
26 803587901 翘板开关组 INTERRUPTOR 1 JK939-50GV
27 252910796 驾驶室线束 CHICOTE DA CABINE 1 500KV.11A.2.2
28 801970978 插樵扎带 4.8×190 ABRAÇADEIRA 8 GNP-190STB
29 803683783 LED 电子警报器 SINALIZADORROTATIVO 1 B50.00.LMV
30 802138059 雨刮器 LIMP. PARA BRISATRAS.1 XGYG-2231P-K

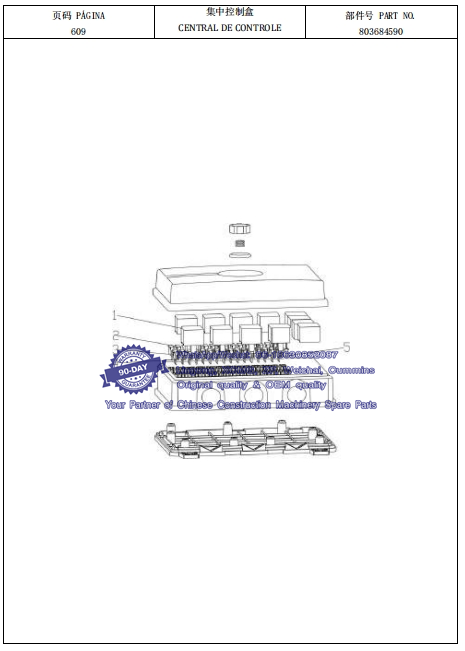

251 集中控制盒CENTRAL DE CONTROLE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803682286 继电器 RELÉ 12 HFV4/024-1Z1GR
2 803682280 保险 FUSÍVEL 12 ATS-10A
3 803682284 保险 FUSÍVEL 1 ATS-30A Whatsapp: 86-18630852087
4 803682281 保险 FUSÍVEL 7 ATS-15A
5 803682282 保险 FUSÍVEL 8 ATS-20A
252 驾驶室线束密封总成CONJUNTO VEDAÇÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 253007704 密封板 CHAPA 2 600FV.11.3.2-1
2 803587869 橡胶护套 GUARNIÇÃO BORRACHA 2 HT40×70 Whatsapp: 86-18630852087
3 805004756螺栓 M8×20(达克罗)PARAFUSO 4 GB/T16674.1-2004

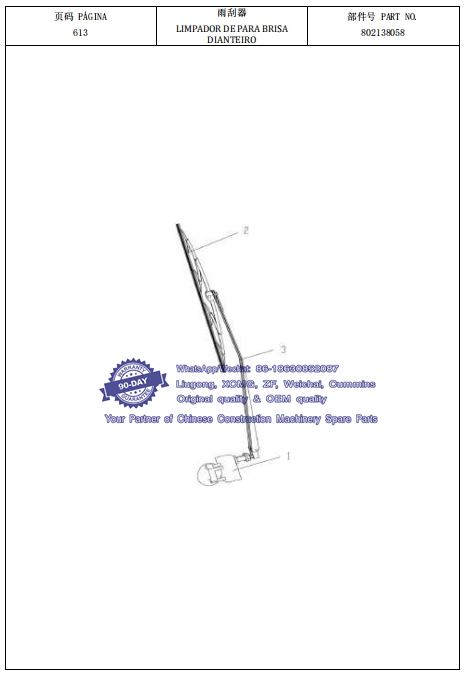

253 雨刮器LIMPADOR DE PARABRISA DIANTEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 802141469 电机 MOTOR 1 XGYG-2230-K(58)-1
2 802141471 刮片 PALETA 1 XGYG-2230-K(58)-2 Whatsapp: 86-18630852087
3 802141475 刮杆 BRAÇO 1 XGYG-2230P-K(58)-3

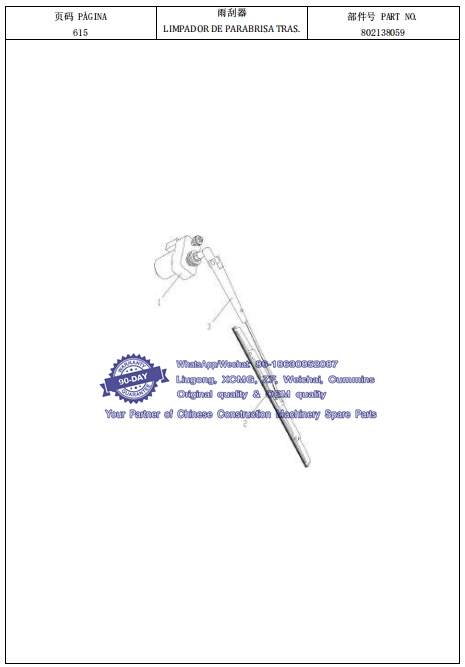

254 雨刮器LIMPADOR DE PARABRISA TRASEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 802141467 电机 MOTOR 1 XGYG-2231-K-1
2 802141466 刮片 PALETA 1 XGYG-2231-K-2 Whatsapp: 86-18630852087
3 802141468 刮杆 BRAÇO 1 XGYG-2231P-K-3

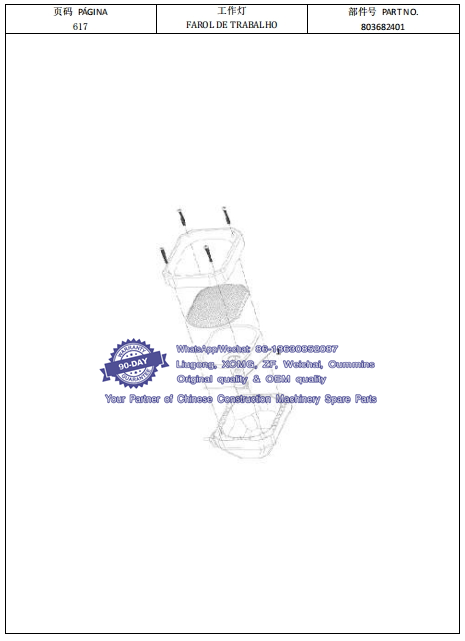

255 工作灯FAROL DE TRABALHO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 860134405 工作灯灯泡 LÂMPADA 1 Whatsapp: 86-18630852087

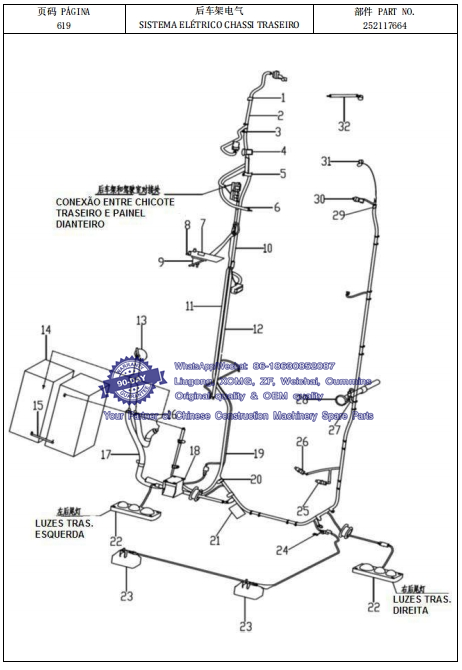

256 后车架电气SISTEMA ELÉTRICO CHASSI TRASEIRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803199325 卡套 φ16 ABRAÇADEIRA 2 GTJBC φ16
2 252117650 后车架线束 CHICOTE CHASSI TRASEIRO 1 50GVZ(BR).11.3.1
3 801970978插樵扎带4.8X190 ABRAÇADEIRA 50 GNP-190STB
4 803678980 急停开关 INTERRUPTOR DE FREIO 1 87944
5 803300794 卡套 φ35 ABRAÇADEIRA 1 TJBC φ35 Whatsapp: 86-18630852087
6 803688630 电瓶线 CABO BATERIA 1 XGXD2100C-10/13
7 803604561 保险盒 CAIXA DE FUSÍVEL 1 125A
8 803611915 预热继电器 RELÉ DE PRÉ AQUECIMENTO 2 24624-10（24V）
9 252910803 继电器安装板 PAINEL MONTADO 1 500KV.11A.3.2-1
10 803604560 电瓶线 CABO BATERIA 1 XGXD300C-8
11 803681966 电瓶线 CABO BATERIA 1 XGXD3000-10Rz/10
12 803688633 电瓶线 CABO BATERIA 1 XGXD1500C-8R/13
13 803604579蓄电池负极开关INTERRUPTOR GERAL DA BATERIA 1 34B0087
14 803505989 蓄电池 BATERIA 2 6-QW-120B
15 803614143 电瓶线 CABO BATERIA 1 XGXD270-10Rz/10Bz
16 803611388 电瓶线 CABO BATERIA 1 XGXD400-10Bz/10
17 803604539 电瓶线 CABO BATERIA 1 XGXD1200-10
18 803504584 倒车报警器 ALARME DE RÉ 1 PRECO-380
19 803688632 电瓶线 CABO BATERIA 1 XGXD2800-10RZ1/13R
20 803199329 卡套 φ26 ABRAÇADEIRA 8 TJBC φ26
21 803543247 倒车摄像头 CÂMERA 1 DF4103S
22 803547192后尾灯（LED）LUZES TRASEIRAS 2 40287003
23 803682401工作灯(LED) FAROL DE TRABALHO 2 KL1001-1 Whatsapp: 86-18630852087
24 803683146德尔福定位支架 SUPORTE CONECTOR 2 RC-DELPHI-15
25 803679165 温度传感器 SENSOR DE TEMPERATURA 2 1090173
26 803679166 气温传感器 SENSOR TEMPERATURA DO AR 1 1090174
27 803744087 德驰小支架 SUPORTE CONECTOR 2 DEUTSCH-DT
28 803547374燃油传感器(德弛插件)SENSOR ÓLEO DE COMBUSTÍVEL 1 XG-400-1
29 803199323 卡套 φ10 ABRAÇADEIRA 1 TJBC φ10
30 803547478 VDO 温度传感器(德弛插件)SENSOR DE TEMPERATURA 1 323801004002-1(M14×1.5)
31 803300793 卡套 φ12 ABRAÇADEIRA 1 TJBC φ12
32 803604718 电瓶线 CABO BATERIA 1 XGXD400C-10
