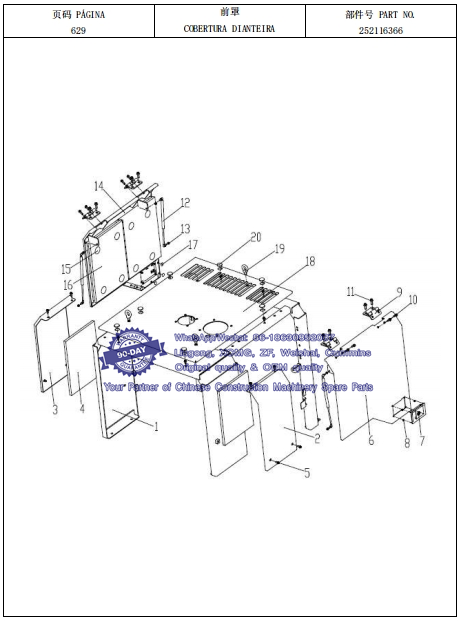

机罩系统SISTEMA DO CAPO
257 机罩系统SISTEMA DO CAPO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116366 前罩 COBERTURA DIANTEIRA 1
2 252116402 左下小门板PORTA INFERIOR ESQUERDA 1
3 252116399 右下小门PORTA INFERIOR DIREITA 1
4 805004756 螺栓 M8×20(达克罗) PARAFUSO 13
5 251806141 磁钢 IMÃ 4
6 252116386 后罩左侧板 PLACA LATERAL 1 Whatsapp: 86-18630852087
7 252116356 后罩侧板 PLACA LATERAL 1
8 252609646 撑杆 BARRA 2
9 805338265 垫圈 8（达克罗） ARRUELA 5 GB/T96.1-2002
10 805600029 销 2×25 PINO 4 GB/T91-2000
11 805600335 销 8×20 PINO 4 GB/T882-2008
12 805004770 螺栓 M10×20(达克罗) PARAFUSO 16 GB/T16674.1-2004
13 805338267 垫圈 10（达克罗） ARRUELA 8 GB/T96.1-2002
14 252905445 163 锁 TRAVA 2 163
15 400403667 左门锁组件 TRAVA 3 DS502BL
16 805100061 螺钉 M6×16 PARAFUSO 9 GB/T819.1-2000
17 805047993 螺栓 M6×25(达克罗) PARAFUSO 4 GB/T16674.1-2004
18 252116391 门吸音材料 ATENUADOR DE RUÍDO 1
19 252804225 门吸音材料 ATENUADOR DE RUÍDO 2
20 252804227 门吸音材料 ATENUADOR DE RUÍDO 2
21 252609564 盖帽 PORCA 16
22 252116355 门吸音材料 ATENUADOR DE RUÍDO 1
23 252116387 后罩顶盖 PLACA 1
24 253200690 孔盖 COBERTURA 4
25 251806323 橡胶套 BUCHA DE BORRACHA 1
26 252608260 探头护罩 PROTEÇÃO 1
27 252116382 后罩 COBERTURA 1 Whatsapp: 86-18630852087
28 252112667 减振块 AMORTECEDOR 4
29 805004605 螺栓 M14×45 PARAFUSO 10 GB/T16674.1-2004
30 252116385 后挡罩 PROTEÇÃO 1
31 251707841 JT-03D 防震胶条 0.35m VEDAÇÃO 2
32 802141509 定位器 POSICIONADOR 1 DSI52
33 805100441 螺钉 M8×20 PARAFUSO 2 GB/T818-2000
34 802149569 限位杆 BARRA 1 XWG175
35 805601612 销 8×22 PINO 1 GB/T882-2008
36 805600022 销 1.6×20 PINO 1 GB/T91-2000
37 805600159 销 3.2×16 PINO 1 GB/T91-2000
38 250902413 徐工标徽 LOGOTIPO 1
39 805200046 螺母 M5 PORCA 3 GB/T6170-2000
258 前罩COBERTURA DIANTEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252116370 前罩 COBERTURA DIANTEIRA 1
2 252116369 左前侧板PLACA DIANTEIRA ESQUERDA 1
3 252116374 右前侧板PLACA DIANTEIRA DIREITA 1
4 252116347 前侧板吸音材料 ATENUADOR DE RUÍDO 2 Whatsapp: 86-18630852087
5 805004770 螺栓 M10×20(达克罗) PARAFUSO 16 GB/T16674.1-2004
6 252116371 左门 PLACA ESQUERDA 1
7 803074424 门锁 TRAVA 2 NBS504-1
8 805135720 螺母 M6(达克罗) PORCA 8 GB/T6177.1-2000
9 252608154 铰链 DOBRADIÇA 4 Whatsapp: 86-18630852087
10 805048006 螺栓 M10×30(达克罗) PARAFUSO 8 GB/T16674.1-2004
11 805048017 螺栓 M12×35(达克罗) PARAFUSO 8 GB/T16674.1-2004
12 801701502 气弹簧 AMORTECEDOR A AR 4 QD19-510×165×400NAA
13 805203166 螺母 M8 PORCA 8 GB/T6177.1-2000
14 252116376 右门 PLACA DIREITA 1 Whatsapp: 86-18630852087
15 252609564 盖帽 COBERTURA 16
16 252116367 门吸音材料 ATENUADOR DE RUÍDO 4
17 801938303 橡胶盖 TAMPA DE BORRACHA 10
18 252116379 顶盖 PLACA SUPERIOR 1 ZZTZ0310-2017
19 805100348 螺钉 M16 PARAFUSO 3 GB/T825-1988
20 253200690 孔盖 COBERTURA 7

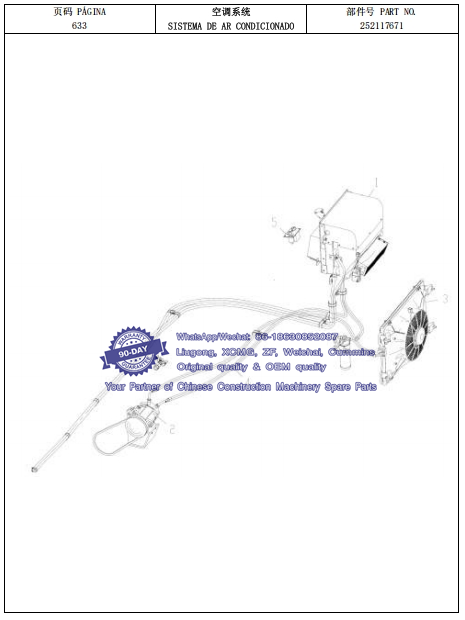

空调系统SISTEMA DE AR CONDICIONADO
259 空调系统SISTEMA DE AR CONDICIONADO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117513 蒸发器组件 PARTES DO EVAPORADOR 1
2 252117712 压缩机组件 PARTES DO COMPRESSOR 1 Whatsapp: 86-18630852087
3 252117514冷凝器和贮液器组件PARTES DO CONDENSADOR E RESERVATÓRIO DE LÍQUIDO 1
4 252117713 接头及管路组件 PARTES DA CONEXÃO E MANGUEIRA1
5 252117512 空调电气组件 PARTES ELÉTRICAS DO AR CONDICIONADO1

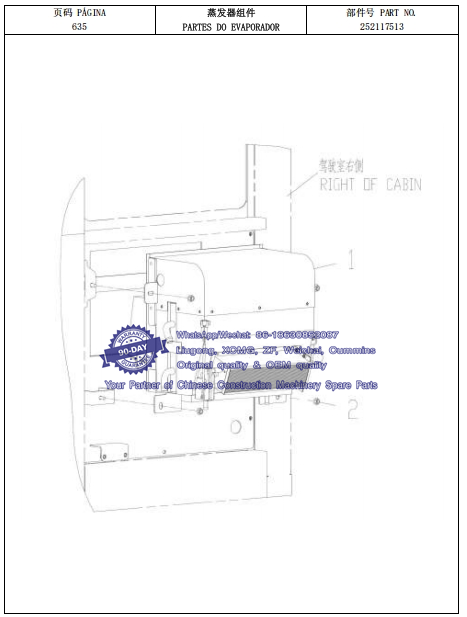

260 蒸发器组件PARTES DO EVAPORADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803588828 装载机 HVAC 总成CONJUNTO DE HVAC( AQUECIMENTO, VENTILAÇÃO E AR CONDICIONADO) DA CARREGADEIRA 1 803588828
2 805238400 螺母 PORCA 4 GB/T6177.1-2000 Whatsapp: 86-18630852087
261 装载机 HVAC 总成CONJUNTO DE HVAC DA CARREGADEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803589897 下壳总成 SUPORTE INFERIOR 1 ASYZY41428
2 803589878 新风电机 MOTOR DE AR 1 ASYZY50161 Whatsapp: 86-18630852087
3 803589879 除霜风门组件 AMORTECEDOR 1 ASMCJ40078
4 803589880 新风门盒 PROTEÇÃO DO AMORTECEDOR 1 ASYZY41551
5 803589881 新风门右端板 PROTEÇÃO LATERAL DIREITA 1 ASYZY41560
6 803589882 鼓风机安装盒 CAIXA DO SOPRADOR 1 ASYZY41414
7 803589883 上壳体 SUPORTE SUPERIOR 1 ASYZY41423
8 803589884 暖风芯体总成 NÚCLEO DE AQUECIMENTO 1 ASYZY41443
9 803589885 暖风芯体挡板 PLACA DEFLETORA 1 ASYZY41444
10 803589886 蒸发芯体加阀总成 NÚCLEO DE EVAPORAÇÃO E VÁLVULA 1 ASYZY41441
11 803589887 管路支架 SUPORTE DO TUBULAÇÃO 1 ASYZY41557
12 803589888 过渡风道 CANAL DE AR 1 ASYZY41453
13 803589889 安装支架左 SUPORTE A ESQUERDA 1 ASYZY41420 Whatsapp: 86-18630852087
14 803589890 安装支架右 SUPORTE A DIREITA 1 ASYZY41421
15 803589891 回风滤网 FILTRO DO AR DE RETORNO 1 ASYZY41427
16 803589892 新风滤网 FILTRO DO AR 1 ASYZY41590
17 803589893 鼓风机 SOPRADOR 1 ASYZY41334

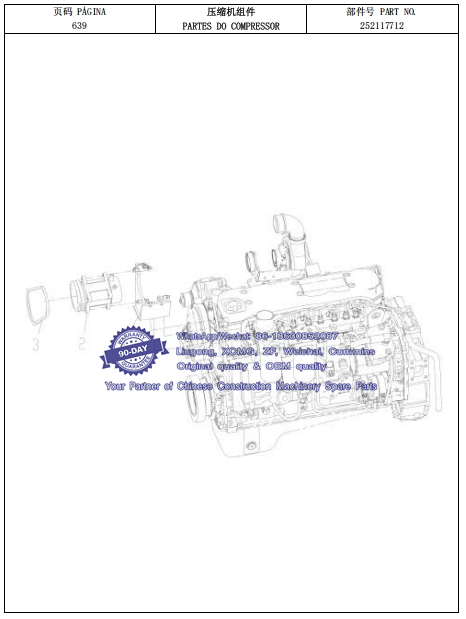

262 压缩机组件PARTES DO COMPRESSOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252108227 压缩机支架 SUPORTE DO COMPRESSOR 1
2 803588834 压缩机组件 COMPRESSOR 1 ASYZY10004 Whatsapp: 86-18630852087
3 803590105 皮带 V13×1070 CORREIA 1 A010000029

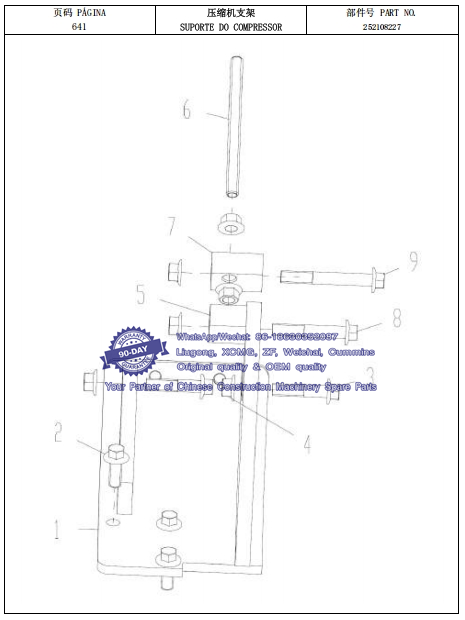

263 压缩机支架SUPORTE DO COMPRESSOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252108229 支架 SUPORTE 1
2 805004763螺栓 M10×25(达克罗)PARAFUSO 3 GB/T16674.1-2004
3 805048009螺栓 M10×45(达克罗)PARAFUSO 2 GB/T16674.1-2004
4 805238533 螺母 M10(达克罗) PORCA 6 GB/T6177.1-2000
5 252101664 调节块 BLOCO DE AJUSTE 1 Whatsapp: 86-18630852087
6 252101665 调节杆 HASTE DE AJUSTE 1
7 252108228 调节块 BLOCO DE AJUSTE 1 Whatsapp: 86-18630852087
8 805048010螺栓 M10×60(达克罗)PARAFUSO 1 GB/T16674.1-2004
9 805048013螺栓 M10×75(达克罗)PARAFUSO 1 GB/T16674.1-2004

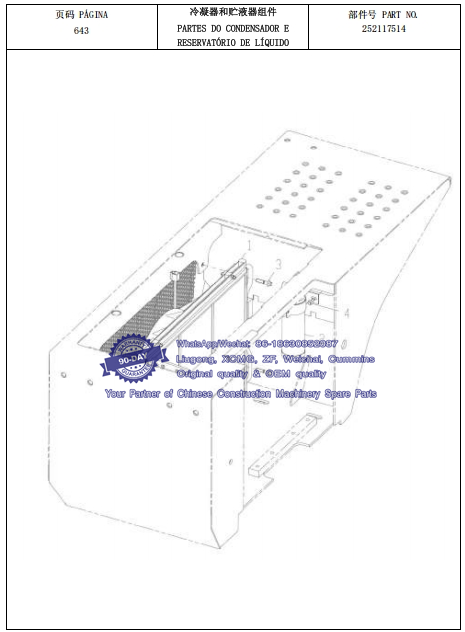

264 冷凝器和贮液器组件PARTES DO CONDENSADOR E RESERVATÓRIO DE LÍQUIDO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803588826 冷凝器总成 CONJUNTO DO CONDENSADOR 1 ASYZY20399
2 803588831 贮液器总成CONJUNTO DO RESERVATÓRIO DE LÍQUIDO 1 ASYZY41446
3 805047998 螺栓 M8×35 PARAFUSO 4 GB/T16674.1-2004
4 805004709 螺栓 M6×16 PARAFUSO 4 GB/T16674.1-2004 Whatsapp: 86-18630852087

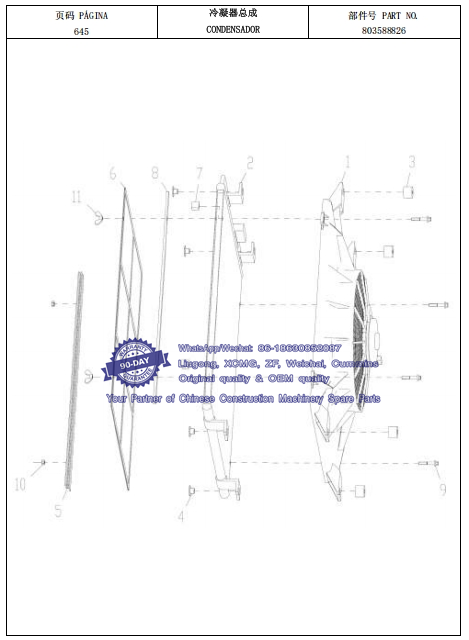

265 冷凝器组件PARTES DO CONDENSADOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803589683 冷凝风机总成COJUNTO DO VENTILADOR DO CONDENSADOR 1 F050000270
2 803589684 冷凝器芯体组件 NÚCLEO DO CONDENSADOR 1 A020000464
3 803589685 减震垫座 BASE DE AMORTECIMENTO 4 A020000130
4 803589690 冷凝器减震垫BASE DE AMORTECIMENTO DO CONDENSADOR 4 A020000499
5 803589686 滤筛网固定板 PLACA DE FIXAÇÃO DO FILTRO 1 ASYZY41573
6 803589687 滤筛网 FILTRO 1 ASYZY41572 Whatsapp: 86-18630852087
7 803589688 垫块 BLOCO 4 A020000498
8 803589689 垫板 PLACA 1 ASYZY41574
9 805047995螺 栓 M6 × 35 10.9(达克罗)PARAFUSO 4 GB/T6674.1-2004
10 805200053 螺母 M6 PORCA 2 GB/T6170-2000 Whatsapp: 86-18630852087
11 805203198 螺母 M6 PORCA 2 GB/T62.1-2004

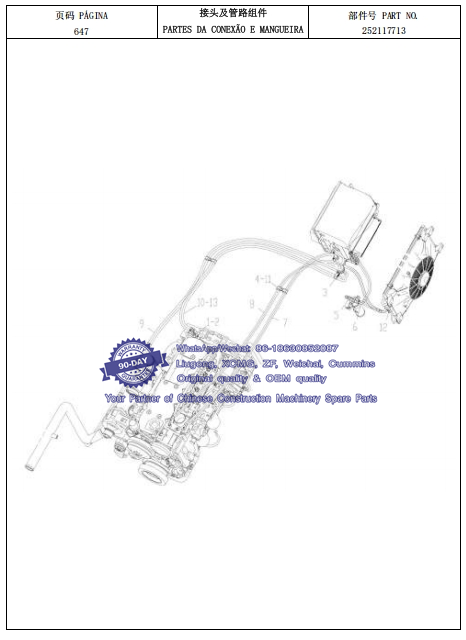

266 接头及管路组件PARTES DA CONEXÃO E MANGUEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252101205 接头 CONEXÃO 1 Whatsapp: 86-18630852087
2 800787655 水阀开关（反向）INTERRUPTOR DA VÁLVULA DE ÁGUA(SENTIDO CONTRÁRIO) 1 XRD3/8-2
3 803300795 卡套Φ45 ANEL DE CORTEΦ45 2
4 803199329 卡套Φ26 ANEL DE CORTEΦ26 10
5 803588829 冷凝器-储液器软管MANGUEIRA DO CONDENSADORRESERVATÓRIO DE LÍQUIDO 1 ASYZY60330
6 803588833 储液器-蒸发器软管MANGUEIRA DO RESERVATÓRIO DE LÍQUIDOCONSENSADOR 1 ASYZY60328
7 803588836 蒸发器-压缩机软管MANGUEIRA DO EVAPORADORCOMPRESSOR 1 ASYZY60331
8 803588832 压缩机-冷凝器软管MANGUEIRA DO COMPRESSORCONDENSADOR
9 252911143 保温水管 TUBO 1 L=3300 Whatsapp: 86-18630852087
10 251805043 保温水 TUBO 1 L=2400
11 805004755 螺栓 M8×16 PARAFUSO 8 GB/T16674.1-2004
12 805004756 螺栓 M8×20 PARAFUSO 3 GB/T16674.1-2004
13 801968904 喉箍 B14-27 ABRAÇADEIRA 4 QC/T619-1999

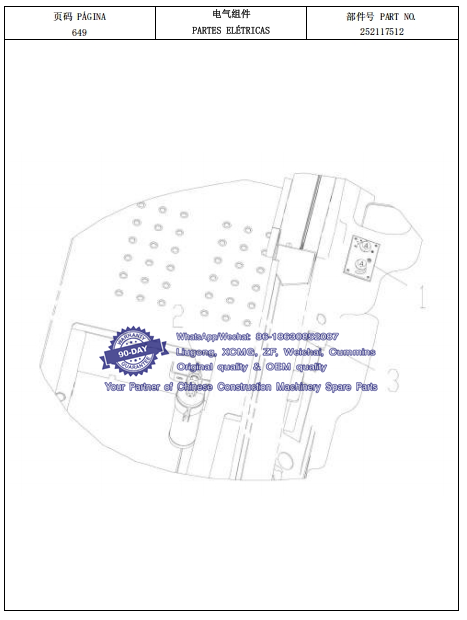

267 电气组件PARTES ELÉTRICAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 803588835 空调控制开关 INTERRUPTOR DO AR CONDICIONADO 1 ASYZY50144
2 803690708 空调新风翘板开关 VALVULA 1 JK939-XF Whatsapp: 86-18630852087
3 803588837 车身线束 CHICOTES 1 ASYZY50146
