33 发动机控制模块 MODULO DE CONTROLE DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3093956 六角头法兰头螺钉 PARAFUSO 1
2 3609867 铭牌 PLACA DE INDENTIFICAÇÃO 1
3 2872277 位置传感器 SENSOR DE POSIÇÃO 2 Contain 4
4 4928599 O 形密封圈 O RING 1 Whatsapp: 86-18630852087
5 3928873 六角头法兰头螺钉 PARAFUSO 3
6 3906391 六角头螺钉 PARAFUSO 2
7 3920854 帽式螺钉垫圈 ARRUELA 1
8 5269996 带法兰螺柱螺钉 PARAFUSO 5
9 4899791 隔振垫 ISOLADOR DE VIBRAÇÃO 3 Whatsapp: 86-18630852087
10 3957849 六角头螺钉 PARAFUSO 1
4921797 电子控制模块 MÓDULO DE CONTROLE ELETRÔNICO 1
11 4921776 电子控制模块 MÓDULO DE CONTROLE ELETRÔNICO 1 Recon Equiv. 4921776 RX/NX.
12 3977357 接地导线 FIO DE ATERRAMENTO 1
13 4076493 压力传感器 SENSOR DE PRESSÃO 1
14 4076930 压力开关 PRESSOSTATO 1 Contain 15 Whatsapp: 86-18630852087
15 4010519 O 形密封圈 O RING 1 800158313
16 4954905 温度传感器 SENSOR DE TEMPERATURA 1Contain 15 Coolant Or Fuel Or Oil.
15 4010519 O 形密封圈 O RING 1 800158313 Whatsapp: 86-18630852087
17 4921322 压力/温度传感器 SENSOR DE PRESSÃO/TEMPERATURA 1 Contain 18 Intake Manifold.
18 4903482 O 形密封圈 O RING 1
19 4993966 电子控制模块支架 SUPORTE 1

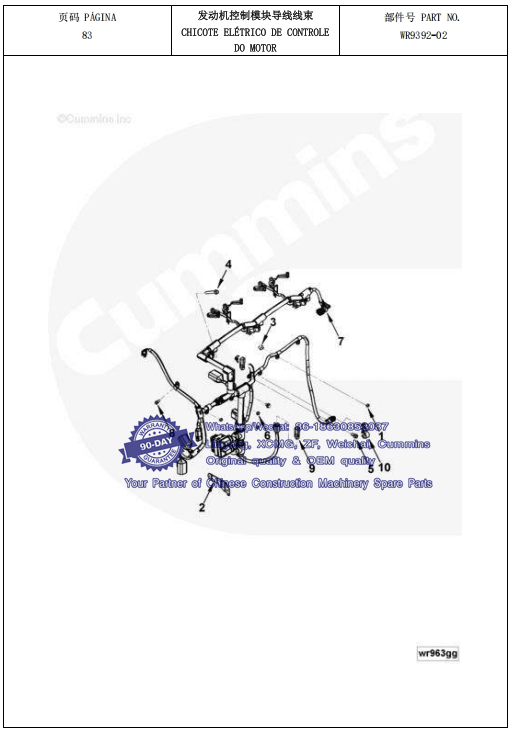

34 发动机控制模块导线线束 CHICOTE ELÉTRICO DE CONTROLE DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900589 六角头法兰螺母 PARAFUSO 2 M8 X 1.25
2 4933023 导线支架 SUPORTE 2 Whatsapp: 86-18630852087
3 3918363 隔圈安装件 ESPAÇADOR 2
4 3093956 六角头法兰头螺钉 PARAFUSO 1 M8 X 1.25 X 12.
5 3900627 六角头法兰头螺钉 PARAFUSO 2 M6 X 1.00 X 14.
6 3906216 六角头法兰螺母 PORCA 3 M6 X 1.00. Whatsapp: 86-18630852087
7 4939039 电子控制模块导线线束 CHICOTE ELÉTRICO 1
8 3900626 六角头法兰头螺钉 PARAFUSO 1 M6 x 1.00 x 12
9 4934302 防护盖 PLACA DE PROTEÇÃO 1
10 3954778 管卡箍 ABRAÇADEIRA 1
35 发动机机油冷却器 ÓLEO LUBRIFICANTE DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3901445 六角头法兰头螺钉 PARAFUSO 15
2 3906619 管塞 PLUG 2 Whatsapp: 86-18630852087
3 3925009 压缩弹簧 MOLA 1
4 3929457 O 形密封圈 O RING 1 800104354
5 3936365 减压阀 VÁLVULA DE ALÍVIO 1
6 3946947 螺塞 PLUG 1
7 3947287 压力调节器柱塞 VÁVULA REGULADORA DE PRESSÃO 1
8 3974127 滤清器座密封垫 JUNTA 1
9 2830559机油冷却器芯密封垫 JUNTA 1 Whatsapp: 86-18630852087
3955034 机油滤清器座 CJM SUPORTE DO FILTRO 1 Contain 10、11
10 3942367 滤清器座适配器 ADAPTADOR DO FILTRO 1
11 3965153 机油滤清器座 SUPORTE DO FILTRO 1
12 3975818 冷却器芯 NÚCLEO DE RESFRIAMENTO 1
36 吊耳安装件 ÓLEO LUBRIFICANTE DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3902460 六角头法兰头螺钉 PARAFUSO 4 Whatsapp: 86-18630852087
2 3903990 六角头法兰头螺钉 PARAFUSO 2
37 后齿轮室 ALOJAMENTO DA ENGRENAGEM TRASEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3918153 六角头法兰头螺钉 PARAFUSO 3 M10 X 1.50 X 50
2 3901445 六角头法兰头螺钉 PARAFUSO 4 M8 x 1.25 x 45 Whatsapp: 86-18630852087
3 3903112 六角头法兰头螺钉 PARAFUSO 2 M10 X 1.50 X 30.
4 3910495 六角头法兰头螺钉 PARAFUSO 1 M12 X 1.75 X 30.
3971016 齿轮室 ALOJAMENTO DA ENGRENAGEM1 包含 5、6、7
5 3954616 环形定位销 PINO 2 Whatsapp: 86-18630852087
6 3971013 齿轮室 ALOJAMENTO DA ENGRENAGEM 1
7 4929128 螺纹镶圈 ANEL ROSCADO 2
38 后齿轮系附件安装件 MONTAGEM DOS ACESSÓRIOS DA ENGRENAGEM TRASEIRA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 4933532 管塞 PLUG 1 3/4 NPT Whatsapp: 86-18630852087
3089567 螺塞 PLUG 1 Contain 2、3
2 3089568 螺塞 PLUG 1
3 3679139 O 形密封圈 O RING 1 800158307
4 3910495 六角头法兰头螺钉 PARAFUSO 2 M12 X 1.75 X 30.
5 3914868 盖板 COBERTURA 1 Whatsapp: 86-18630852087
6 4896897 附件驱动盖密封垫 CALÇO 1
39 喷油器 BICO INJETOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900628 六角头法兰头螺钉 PARAFUSO 12
2 4935686 喷油器卡箍 ABRAÇADEIRA 6
3 3976372 喷油器 INJETOR 6 Whatsapp: 86-18630852087
4 3976371 喷油器密封件 VEDAÇÃO DO INJETOR 1
5 3977393 O 形密封圈 O RING 1 Whatsapp: 86-18630852087

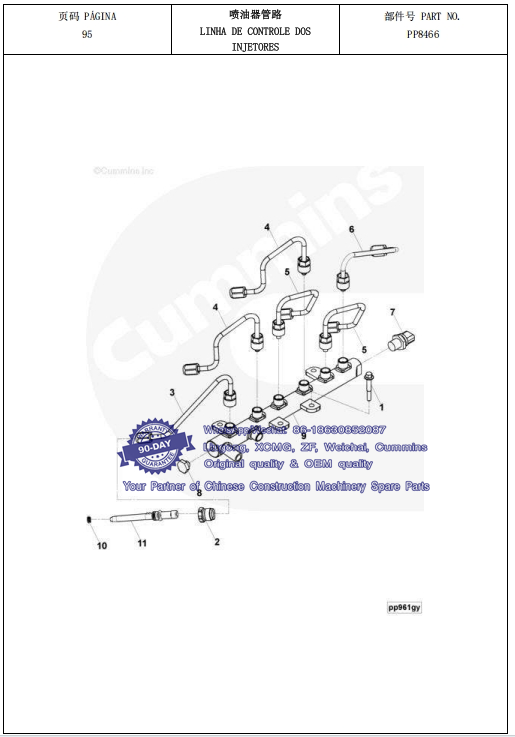

40 喷油器管路 LINHA DE CONTROLE DOS INJETORES
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900633 六角头法兰头螺钉 PARAFUSO 4 M8 X 1.25 X 50
2 3946625油器燃供油管接头挡圈 ANEL DE VEDAÇÃO 6 REPLACE WITH 5264181
3 3978031燃油器喷油器供油管DUTO DE COMBUSTÍVEL 1 #1 CYLINDER
4 3978032燃油器喷油器供油管DUTO DE COMBUSTÍVEL 2 #2 AND #3 CYLINDER
5 3978034燃油器喷油器供油管DUTO DE COMBUSTÍVEL 2 #4 AND #5 CYLINDER
6 3978036燃油器喷油器供油管DUTO DE COMBUSTÍVEL 1 #6 CYLINDER
3977530 燃油歧管DISTRIBUIDOR DE COMBUSTÍVEL 1
7 3974092 压力传感器 SENSOR DE PRESSÃO 1 FUEL Whatsapp: 86-18630852087
8 3974093 减压阀 VÁLVULA DE ALÍVIO 1
9 3978448 燃油歧管 DISTRIBUIDOR DE COMBUSTÍVEL 1
3975703 喷油器供油管接头 TUBO 6 Whatsapp: 86-18630852087
10 3972753 O 形密封圈 O RING 1
11 3975702 喷油器供油管接头 TUBO 1
41 连杆和活塞 BIELA E PISTÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
3971212 发动机连杆 BIELA 6 Recon Equivalent 3971212 RX
1 3971211 发动机连杆 BIELA 1
3964817 空心接头螺钉 PARAFUSO 6
2 4891179 连杆螺钉 PARAFUSO 2 Whatsapp: 86-18630852087
3 4891178 衬套 BUCHA 1
4 3969562 连杆轴承 MANCAL 6 Standard.
5 4893693 连杆轴承 MANCAL 6 Standard.
6 4955160 发动机活塞组件 GRUPO DO PISTÃO 6 Standard.
4934860 发动机活塞 PISTÃO 1
7 4931041 活塞销 PINO 1
8 4955251 活塞环组件 GRUPO DO ANEL DO PISTAO 1
3976339 压缩活塞环 ANEL DO PISTÃO 1
4932587 压缩活塞环 ANEL DO PISTÃO 1
4932801 机油活塞环 ANEL DO PISTÃO 1
9 3920691 挡圈 ANEL DE VEDAÇÃO 12 Whatsapp: 86-18630852087
10 4937308 活塞冷却喷嘴 RESFRIADOR DO PISTÃO 6
11 3964817 空心接头螺钉 PARAFUSO 6
6 4955481 发动机活塞套装 KIT DE PISTÃO. 50 MmA/R 0.50 mm Oversize
4934816 发动机活塞 PISTÃO 1 Whatsapp: 86-18630852087
8 4955480 活塞环套装 KIT , ANEL DO PISTÃO . 50 Mm 1 0.50 mm Oversize
4 3901171 连杆轴承 MANCAL A/R 0.25 mm Oversize
42 连杆和活塞 BIELA E PISTÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
4 3901172 连杆轴承 MANCAL A/R 0.50 mm Oversize
4 3901173 连杆轴承 MANCAL A/R 0.75 mm Oversize
4 3901174 连杆轴承 MANCAL A/R 1.00 mm Oversize Whatsapp: 86-18630852087
5 4892795 连杆轴承 MANCAL A/R 0.25 mm Oversize
5 4892796 连杆轴承 MANCAL A/R 0.50 mm Oversize
5 4892797 连杆轴承 MANCAL A/R 0.75 mm Oversize Whatsapp: 86-18630852087
5 4892798 连杆轴承 MANCAL A/R 1.00 mm Oversize
