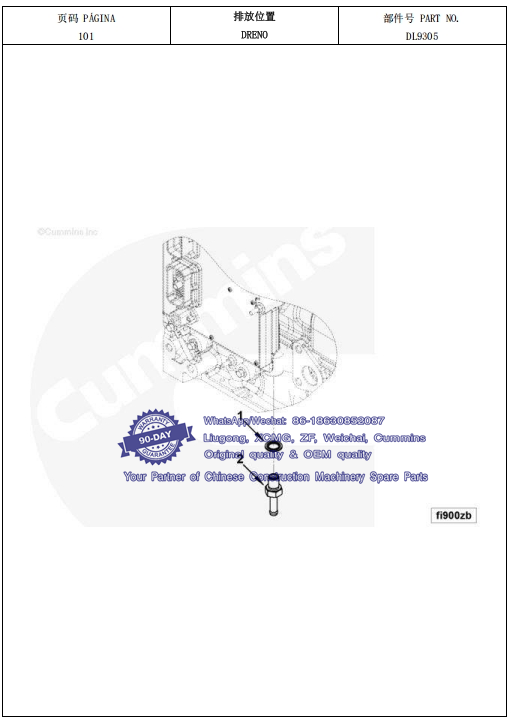

43 排放位置 DRENO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3963983 密封垫圈 ARRUELA 1 M12. Whatsapp: 86-18630852087
2 3955171 普通软管联轴节 CONECTOR 1 M12 X 1.50 X 15

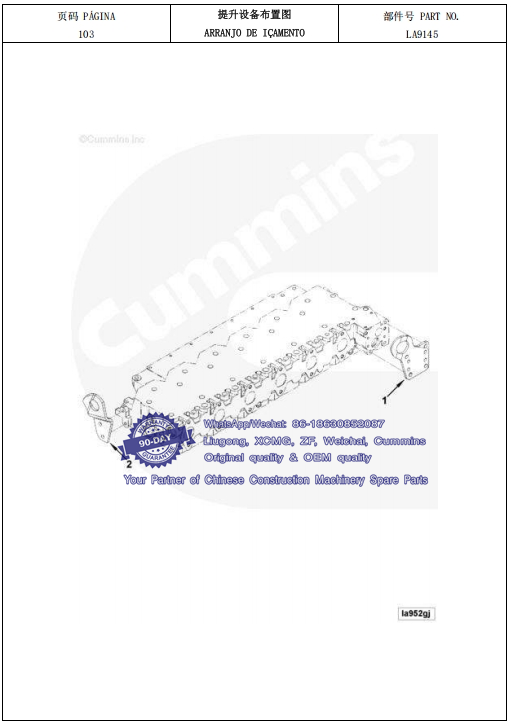

44 提升设备布置图 ARRANJO DE IÇAMENTO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 4894100 发动机吊耳 OLHAL DO MOTOR 1
2 4933232 发动机吊耳 OLHAL DO MOTOR 1 Whatsapp: 86-18630852087

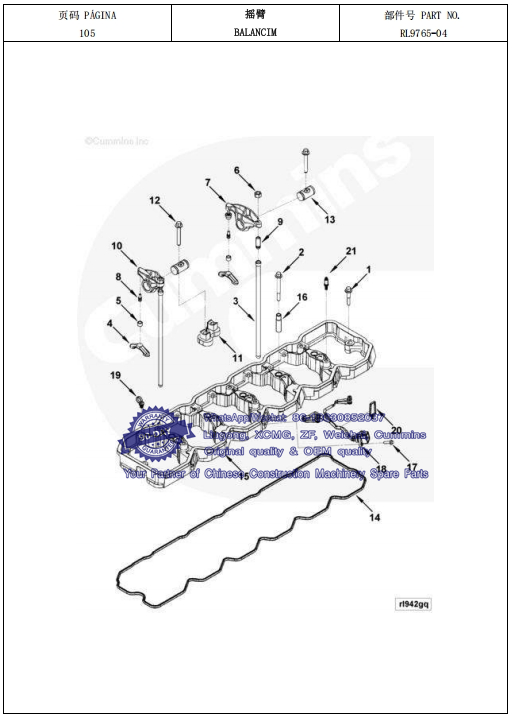

45 摇臂 BALANCIM
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900633 六角头法兰头螺钉 PARAFUSO 2 M8 X 1.25 X 50
2 3903096 六角头法兰头螺钉 PARAFUSO 5 M8 x 1.25 x 70
3 3941253 推杆 VARETA 12 Whatsapp: 86-18630852087
4 3943626 气门跨接压板 VALVULA 12
4995602 摇臂总成 BALANCIN 6 Contain 5～13
4995603 摇臂 BALANCIN 1 Contain 5～9
5 4994198 摇臂承窝 SUPORTE 1
4995605 摇臂 BALANCIN 1 Contain 6～9
6 3927692 重型六角头螺母 PORCA 1
7 3941928 摇臂 BALANCIN 1 EXHAUST
8 4994197 摇臂球头 ESFERA 1
9 3959128 摇臂调整螺钉 PARAFUSO 1
4995604 摇臂 BALANCIN 1 Contain 5～10
5 4994198 摇臂承窝 SUPORTE 1
4995606 摇臂 BALANCIN 1 Contain 6～10
6 3927692 重型六角头螺母 PORCA 1
8 4994197 摇臂球头 ESFERA 1
9 3959128 摇臂调整螺钉 PARAFUSO 1
10 3941927 摇臂 BALANCIN 1 INTAKE Whatsapp: 86-18630852087
11 3964908 摇臂支架 SUPORTE 1
12 3990127 六角头法兰头螺钉 PARAFUSO 2 M8 X 1.25 X 55.
13 4928699 摇臂轴 EIXO 2
4934573 摇臂室 EIXO 2 Contain 14～21
14 4899231 摇臂室密封垫 JUNTA 1
4938657 摇臂室 SUPORTE DE VALVULAS 1 Contain 15、16
15 4938658 摇臂室 SUPORTE DE VALVULAS 1 PURCHASE 4938657
16 4938676 衬套 BUCHA 5 PURCHASE 4938657
17 3913638 六角头法兰头螺钉 PARAFUSO 3 M6 X 1.00 X 16.
18 3287699 导线线束 CHICOTE 3
19 3287727 导线固定夹 ABRAÇADEIRA 6
20 4890404 导线固定夹 ABRAÇADEIRA 3
21 4896991 螺柱 PARAFUSO PRISIONEIRO 6
（1） 3937219 摇臂 BRAÇO A/R Contain （1）～（8）
（2） 3935945 承座固定器 RETENTOR DO ROLAMENTO 1
（3） 3935946 摇臂承窝 SOQUETE 1 Whatsapp: 86-18630852087
（4） 4995605 摇臂 BRAÇO 1 Contain （5）～（8）
（5） 3927692 重型六角头螺母 PORCA 1
（6） 3941928 摇臂 BRAÇO 1
（7） 3959128 摇臂调整螺钉 PARAFUSO 1
（8） 4994197 摇臂球头 ESFERA 1
（1） 3937220 摇臂 BRAÇO A/R Contain （1）～（8）
（2） 3935945 承座固定器 RETENTOR DO ROLAMENTO 1
（3） 3935946 摇臂承窝 SOQUETE 1
（4） 4995606 摇臂 BRAÇO 1 Contain （5）～（8）
（5） 3927692 重型六角头螺母 PORCA 1
（6） 3941927 摇臂 BRAÇO 1 Whatsapp: 86-18630852087
（7） 3959128 摇臂调整螺钉 PARAFUSO 1
（8） 4994197 摇臂球头 ESFERA 1

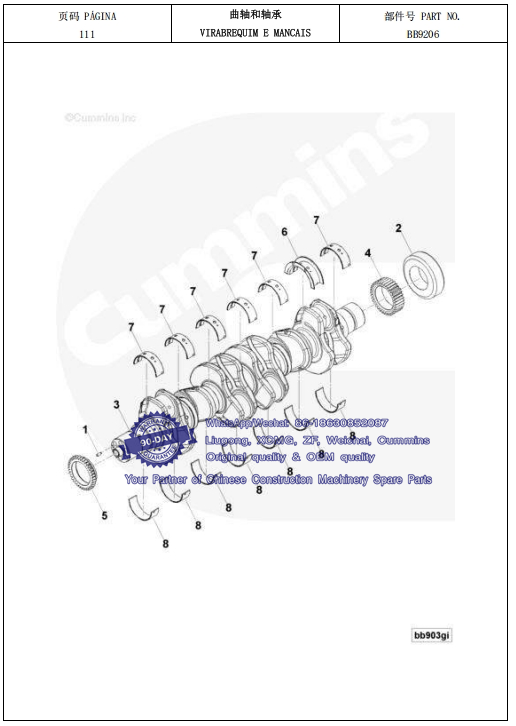

46 曲轴和轴承 VIRABREQUIM E MANCAIS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
3974635 发动机曲轴 VIRABREQUIM 1 Contain 1、2、3、4、5
1 3904483 定位销 PINO 1
3974538 发动机曲轴 VIRABREQUIM 1 Contain 2、3、4、5
2 2831066 轴套环 ANEL 1
3 3968164 发动机曲轴 VIRABREQUIM 1
4 3955151 曲轴齿轮 ENGRENAGEM 1 Whatsapp: 86-18630852087
5 3955150 曲轴齿轮 ENGRENAGEM 1
3357480 KIT DE MANCAIS A/R Contain 6 、 7 、 8 Standard
6 3927772 曲轴止推轴承 MANCAL 1 Standard
7 3929016 主轴承 MANCAL 6 Standard
8 3929021 主轴承 MANCAL 7 Standard
3802071 主轴承组件(.010) GRUPO DOS MANCAIS A/R Contain 6、7、8 0.25 mm Oversize
6 3283065 曲轴止推轴承 MANCAL 1 0.25 mm Oversize
7 3929017 主轴承 MANCAL 6 0.25 mm Oversize
8 3929022 主轴承 MANCAL 7 0.25 mm Oversize
3802072 主轴承组件(.020) GRUPO DOS MANCAIS A/R Contain 6、7、8 0.50 mm Oversize
6 3283066 曲轴止推轴承 MANCAL 1 0.50 mm Oversize
7 3929018 主轴承 MANCAL 6 0.50 mm Oversize Whatsapp: 86-18630852087
8 3929023 主轴承 MANCAL 7 0.50 mm Oversize
3802073 主轴承组件(.030) GRUPO DOS MANCAIS A/R Contain 6、7、8 0.75 mm Oversize
6 3283067 曲轴止推轴承 MANCAL 1 0.75 mm Oversize
7 3929019 主轴承 MANCAL 6 0.75 mm Oversize Whatsapp: 86-18630852087
8 3929024 主轴承 MANCAL 7 0.75 mm Oversize
3802074 主轴承组件(.040) GRUPO DOS MANCAIS A/R Contain 6、7、8 1.00 mm Oversize
6 3283066 曲轴止推轴承 MANCAL 1 1.00 mm Oversize
7 3929019 主轴承 MANCAL 6 0.75 mm Oversize
8 3929024 主轴承 MANCAL 7 0.75 mm Oversize

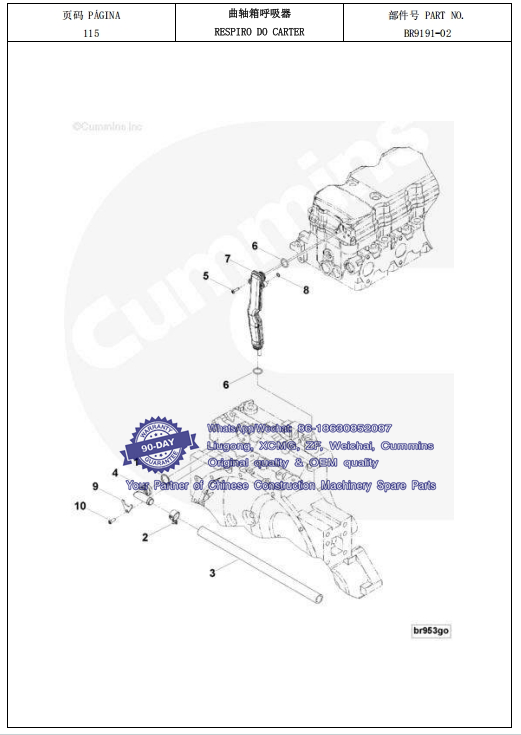

47 曲轴箱呼吸器 RESPIRO DO CARTER
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 145530 O 形密封圈 O RING 1
2 3917995 弹簧软管卡箍 ABRAÇADEIRA 1 Whatsapp: 86-18630852087
3 3918614 普通软管 MANGUEIRA 1
4 3966164 曲轴箱呼吸器 RESPIRO DO CÁRTER 1
5 3977572 圆头螺钉 PARAFUSO 2 M5 X 0.8 X 20
3971371 呼吸器管 RESPIRO 1 Contain6、7、8
6 145528 O 形密封圈 O RING 2 Whatsapp: 86-18630852087
7 3968786 呼吸器管 MANGUEIRA DE RESPIRO 1
8 3970042 O 形密封圈 O RING 1
9 4899498 压板 PLACA 1 Whatsapp: 86-18630852087
10 4937420 圆头螺钉 PARAFUSO 1 M6 X 1.00 X 16

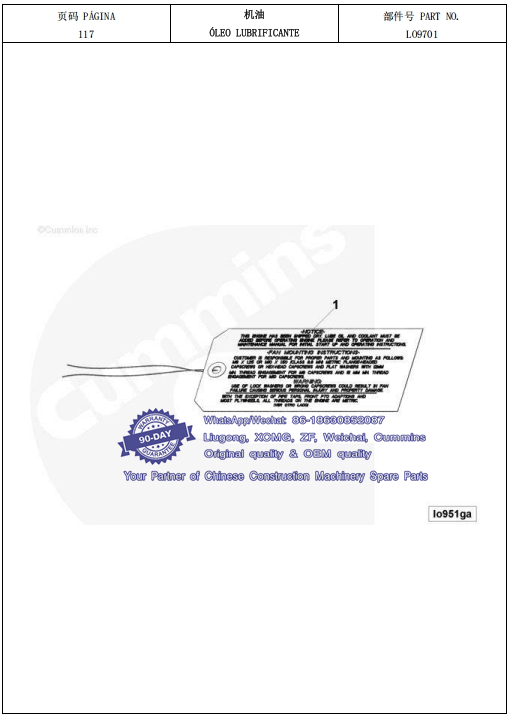

48 机油 ÓLEO LUBRIFICANTE
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3967353 说明标签 INSTRUÇÃO 1 Whatsapp: 86-18630852087

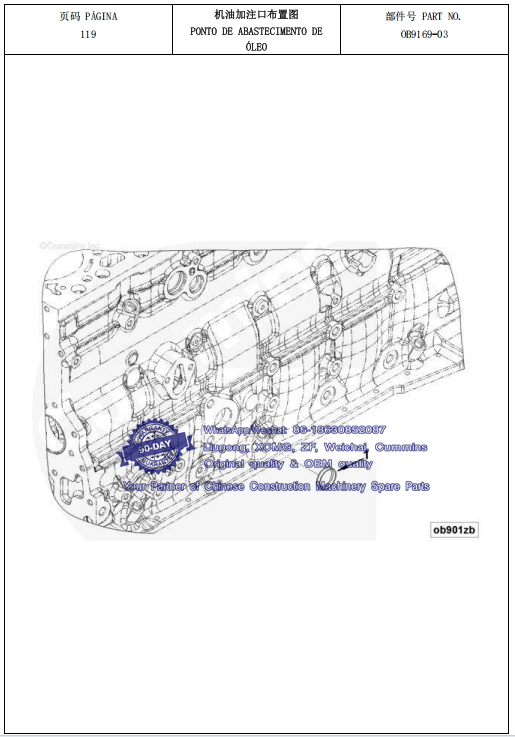

49 机油加注口布置图PONTO DE ABASTECIMENTO DE ÓLEO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900958 膨胀塞 BUCHA DE EXPANSÃO 1 Whatsapp: 86-18630852087
50 机油标尺MEDIDOR DO NÍVEL DE ÓLEO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3905368 膨胀塞 BUCHA DE EXPANSÃO 4 Whatsapp: 86-18630852087
3974756 机油标尺 VARETA DE NÍVEL DE ÓLEO Contain 2、3
2 3963443 机油标尺管 TUBO DA VARETA DE NÍVEL DE ÓLEO 1
3 3974757 机油标尺 VARETA DE NÍVEL DE ÓLEO 1 Whatsapp: 86-18630852087

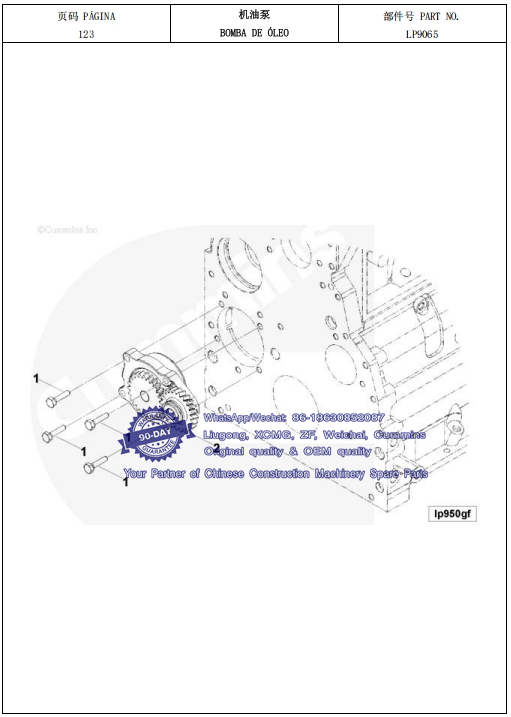

51 机油泵BOMBA DE ÓLEO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3900677 六角头螺钉 PARAFUSO 4 M8 X 1.25 X 30.
2 4939588 机油泵 BOMBA DE ÓLEO 1 Whatsapp: 86-18630852087

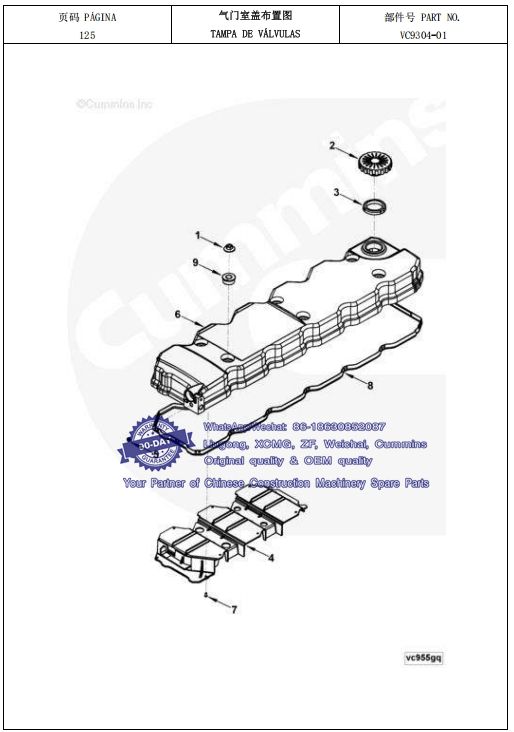

52 气门室盖布置图TAMPA DE VÁLVULAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 4893936 六角头法兰螺母 PORCA 6 M8 X 1.25 Whatsapp: 86-18630852087
3976167 气门室盖 TAMPA DE VÁLVULAS 1 Contain 2～8
4895459 加注口盖 TAMPA DE ENCHIMENTO 1 Contain 2、3
2 4895460 加注口盖 TAMPA 1
3 4895461 加注口盖密封垫 VEDAÇÃO 1
3968862 气门室盖 TAMPA DE VÁLVULA Contain 4～8
4 4898648 呼吸器挡板 PROTEÇÃO DO RESPIRO
2831347 气门室盖 TAMPA DE VÁLVULAS
5 3945095 膨胀塞 BUCHA DE EXPANSÃO 1
6 2831325 气门室盖 TAMPA DE VÁLVULA 1
7 4899188 铆钉 REBITE 8
8 4899226 气门室盖密封垫 VEDAÇÃO 1 Whatsapp: 86-18630852087
9 4899239 隔音垫 CALÇO 6

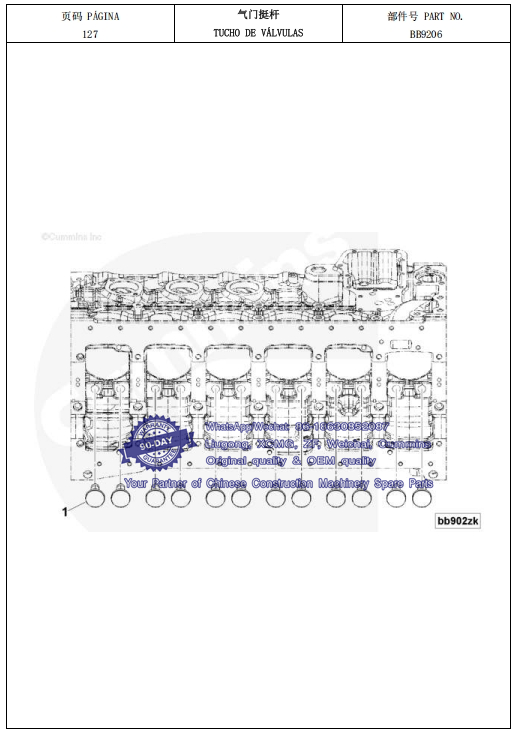

53 气门挺杆TUCHO DE VÁLVULAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 3947759 气门挺杆 TUCHO DE VÁLVULAS 12 Whatsapp: 86-18630852087
