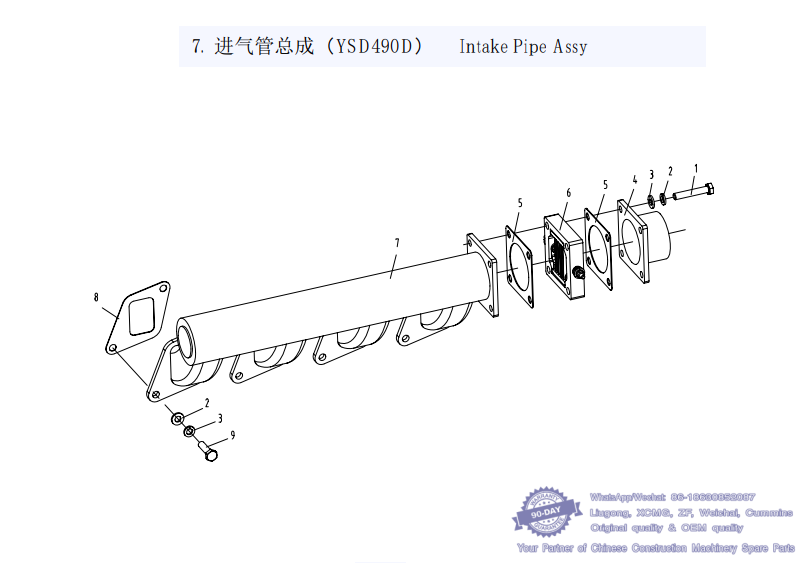

7.进气管总成（YSD490D） Intake Pipe Assy -- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 螺栓 M8×45 Bolt M8×45 GB/T5782 M8×45 4
2 弹簧垫圈 8 Spring washer 8 GB/T93 8 12
3 平垫圈 8 Flat washer 8 GB/T848 8 12
4 接头焊接件 Intake pipe joint YSD490G-709-07300 1
5 进气总管垫片 Intake bend pipe gasket 4YDC2K-07004 2
6 电加热器部件 Electricity heating component YSD490G-07200 1
7 进气管部件 Intake pipe YSD490G-709-07100 1
8 进气管垫片 Intake pipe gasket YSD490Q-03013:1V1 4
9 螺栓 M8×25 Bolt M8×25 GB/T5783 M8×25 8

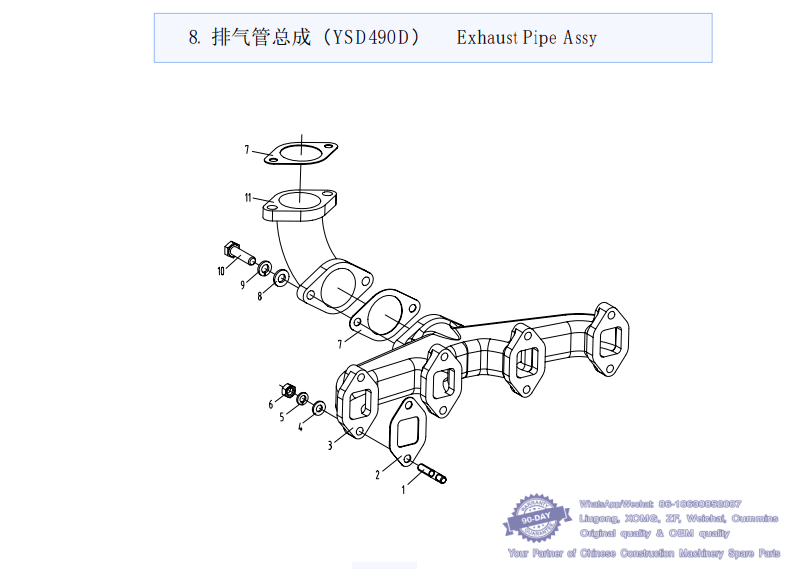

8. 排气管总成(YSD490D) Exhaust Pipe Assy-- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 双头螺柱 bm=1.5d Stud M8×35 GB/T899 M8×35 8
2 排气管垫片 Exhaust pipe gasket YSD490Q-03006 4
3 排气管 Exhaust pipe YSD490Q-08001V1 1
4 平垫圈 8 Flat washer 8 GB/T848 8 8
5 弹簧垫圈 8 Spring washer 8 GB/T93 8 8
6 螺母 Nut M8 GB/T6170 M8 8
7 排气总管垫片 Exhaust pipe gasket Y480G-08002 2
8 平垫圈 10 Flat washer 10 GB/T848 10 2
9 弹簧垫圈 10 Spring washer 10 GB/T93 10 2
10 螺栓 M10×30 Bolt M10×30 GB/T5783 M10×30 2
11 排气管接头 Exhaust joint YD2108Q-33-08003 1

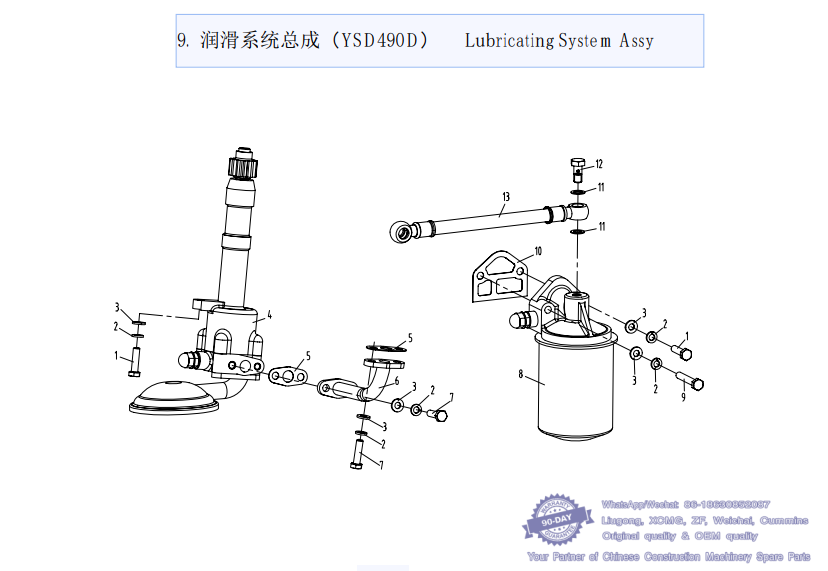

9.润滑系统总成(YSD490D) Lubricating System Assy -- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 螺栓 M8×30 Bolt M8×30 GB/T5783 M8×30 2
2 弹簧垫圈 8 Spring washer 8 GB/T93 8 7
3 平垫圈 8 Flat washer 8 GB/T848 8 7
4 机油泵部件 Oil pump YSD490D-A001-09100 1
5 出油管法兰垫片 Oil outlet pipe flange gasket YSD490Q-09002:1 2
6 机油管路部件 Oil pipe YD4CLG-09200 1
7 螺栓 M8×20 Bolt M8×20 GB/T5783 M8×20 4
8 机油滤清器部件 Oil filter Y480G-09300 1
9 螺栓 M8×50 Bolt M8×50 GB/T5782 M8×50 1
10 机油滤清器垫片 Oil filter gasket Y480G-01004V1 1
11 组合密封垫圈 10 Sealing washer JB/T982 10 2
12 铰接螺栓 M10×1 Hinged bolt M10×1 JB/T6013 M10×1 1
13 喷油泵润滑油进油管部件 Fuel injection pump Lubricating tubing YSD490Q-09500 1

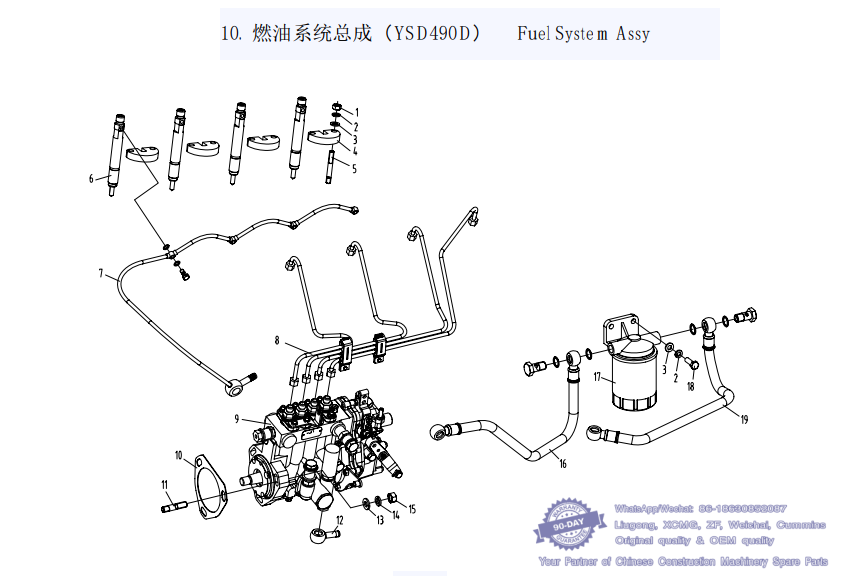

10.燃油系统总成(YSD490D) Fuel System Assy-- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 螺母 M8 Nut M8 GB/T6170 M8 8
2 弹簧垫圈 8 Spring washer 8 GB/T93 8 10
3 平垫圈 8 Flat washer 8 GB/T848 8 10
4 喷油器压板 Fuel injector plate Y4100ZL-03028 4
5 喷油器安装螺柱 Fuel injector stud YSD490ZL-03032V1 8
6 喷油器部件 Fuel injector YD4J45V1-10300 1
7 回油管部件 Fuel return pipe YSD490ZL-10400V1 1
8 高压油管部件 High pressure pipe YSD490D-EP988-10200 1
4QD431 1 1500RPM 9 喷油泵部件 Fuel injection pump 4QD420 1 1800RPM
10 喷油泵垫片 Fuel injection pump gasket YND485Q-02002:1 1
11 双头螺柱 bm=1.5d Stud M10×35 GB/T899 M10×35 3
12 进油接头 Fuel inlet joint Y480G-10001 1
13 平垫圈 10 Flat washer 10 GB/T848 10 3
14 弹簧垫圈 10 Spring washer 10 GB/T93 10 3
15 螺母 M10 Nut M10 GB/T6170 M10 3
16 输油泵至滤清器油管部件 Lines form injection pump to filter YSD490Q-10900 1
17 柴油滤清器部件 Fuel filter YSD490Q-10600 1
18 螺栓 M8×25 Bolt M8×25 GB/T5783 M8×25 2
19 滤清器至喷油泵油管部件 Fuel pipe form filter to injection pump YSD490Q-10800 1

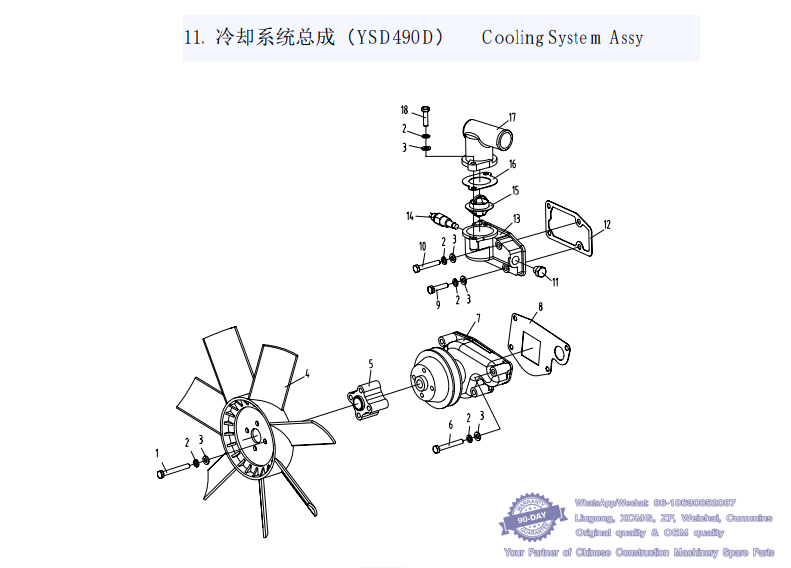

11.冷却系统总成(YSD490D) Cooling System Assy-- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 螺栓 M8×60 Bolt M8×60 GB/T5782 M8×60 4
2 弹簧垫圈 Spring washer 8 GB/T93 8 16
3 平垫圈 Flat washer 8 GB/T848 8-140HV 16
4 风扇 Fan Y4100G-1-11200 1
5 风扇垫块 Spacer Y480G-2-11401A 1
6 螺栓 M8×45 Bolt M8×55 GB/T5782 M8×45 4
7 水泵部件 Water pump parts YSD490Q-11100A 1
8 水泵隔板垫片 Water pump back cover gasket YSD490Q-01022:1 1
9 螺栓 M8×35 Bolt M8×35 GB/T5783 M8×35 2
10 螺栓 M8×50 Bolt M8×50 GB/T5782 M8×50 2
11 六角头锥形螺塞 NPT1/4 Taper plug NPT1/4 Q618B02 1
12 节温器壳垫片 Thermostat housing gasket YSD490Q-03016V1 1
13 节温器壳 Thermostat housing YSD490Q-11304 1
14 水温传感器 Water temperature sensor Y4102D-A001-11310 1
15 节温器 Thermostat Y480G-11303 1
16 节温器盖垫片 Thermostat cover gasket YSD490Q-11302V1 1
17 节温器盖 Thermostat cover YSD490Q-11301 1
18 螺栓 M8×30 Bolt M8×30 GB/T5783 M8×30 2

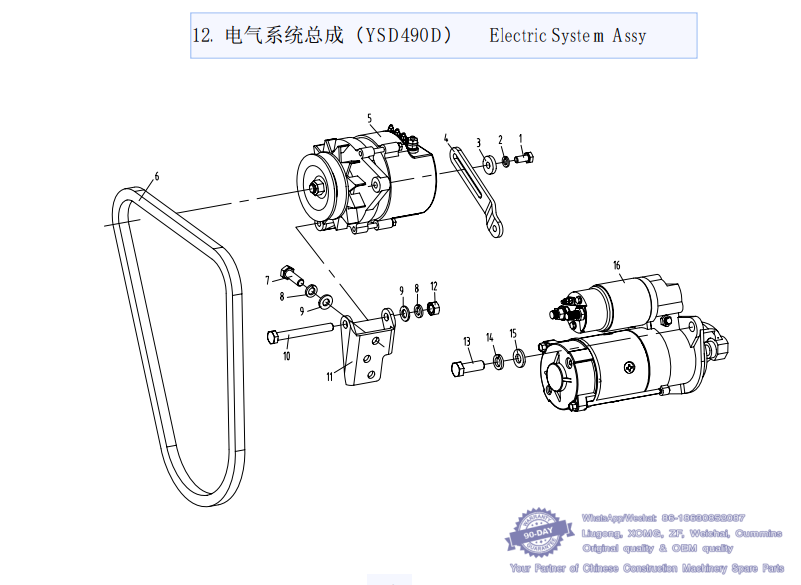

12.电气系统总成(YSD490D) Electric System Assy -- Yangdong Diesel Engine YSD490D Spare Parts Catalog
序 号 名称 图号/标准号 数 量 附 注
Ser No Name of Parts Parts No Qty Remarks
1 螺栓 M8×25 Bolt M8×25 GB/T5783 M8×25 1
2 弹簧垫圈 8 Spring washer 8 GB/T93 8 4
3 发电机上支撑垫圈 Generator bracket washer YSD490Q-12002 1
4 发电机上支撑 Flat alternator bracket（upper） YSD490Q-12001 1
5 发电机部件 Alternator YSD490T-702-12100 1
6 汽车 V 带 Fan belt AV15×1075 GB12732 AV15×1075 (外周长 1090) 1
7 螺栓 M10×20 Bolt M10×20 GB/T5783 M10×20 3
8 弹簧垫圈 10 Spring washer 10 GB/T93 10 4
9 平垫圈 10 Flat washer 10 GB/T848 10 4
10 螺栓 M10×90 Bolt M10×90 GB/T5782 M10×90 1
11 发电机下支座 Alternator support（lower） YSD490Q-12006 1
12 螺母 M10 Nut M10 GB/T6170 M10 1
13 螺栓 M12×30 Bolt M12×30 GB/T5783 M12×30 2
14 弹簧垫圈 12 Spring washer 12 GB/T93 12 2
15 平垫圈 12 Flat washer 12 GB/T848 12 2
16 起动电机部件 Starter YSD490G-12300 1
