88 飞轮安装件MONTAGEM VOLANTE DO MOTOR
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 4894641 帽式螺钉垫圈 PARAFUSP 8 Whatsapp: 86-18630852087
89 驾驶室加热器管路LINHA DE AQUECIMENTO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 4931643 管塞 PLUG 4 1/2 NPT Whatsapp: 86-18630852087
2 4933532 管塞 PLUG 1 3/4 NPT
双变系统SISTEMA DA TRANSMISSÃO
90 双变系统SISTEMA DA TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117659 双变支架组件 GRUPO TRANSMISSÃO 1
2 253009280 减震器组件 GRUPO VIBRAÇÃO 2 Whatsapp: 86-18630852087
3 252117658 变速箱油滤组件 GRUPO FILTRO 1
4 252117670 加油管 GRUPO TUBO DE ÓLEO 1

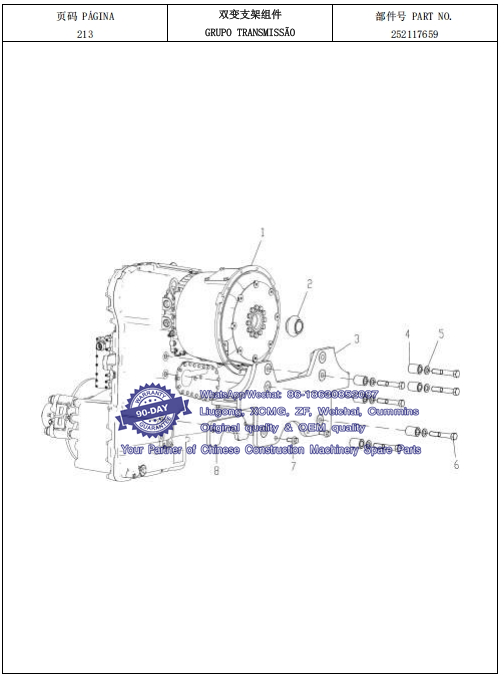

91 双变支架组件GRUPO TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 800358987 变速箱总成 TRANSMISSÃO 1 4BP230
2 252117662 定位轴 ESPAÇADOR 1 Whatsapp: 86-18630852087
3 253009284 变速箱支架 SUPORTE DA TRANSMISSÃO 1
4 252805177 垫块 ARRUELA 6 Whatsapp: 86-18630852087
5 805300112 垫圈 20 ARRUELA 6 GB/T97.1-2002
6 805006421 螺栓 M20×120(达克罗) PARAFUSO 6 GB/T5782-2000
7 805048033 螺栓 M16×35(达克罗) PARAFUSO 2 GB/T16674.1-2004
8 253009277 安装板 PLACA 1

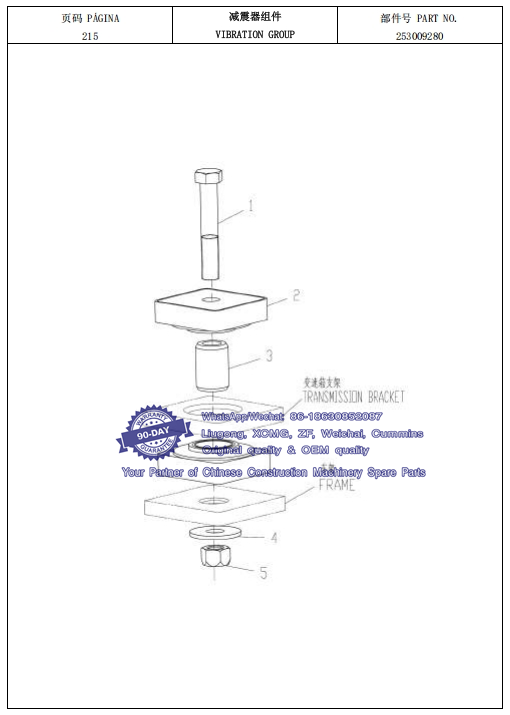

92 减震器组件VIBRATION GROUP
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 805046652 螺栓 M24×140(达克罗) PARAFUSO 1 GB/T5782-2000
2 253101651 减震器 AMORTECEDOR 2 Whatsapp: 86-18630852087
3 253101650 隔套 ESPAÇADOR 1
4 805300052 垫圈 24 ARRUELA 1 GB/T96.1-2002 Whatsapp: 86-18630852087
5 805201473 螺母 M24 PORCA 1 GB/T6185.1-2000

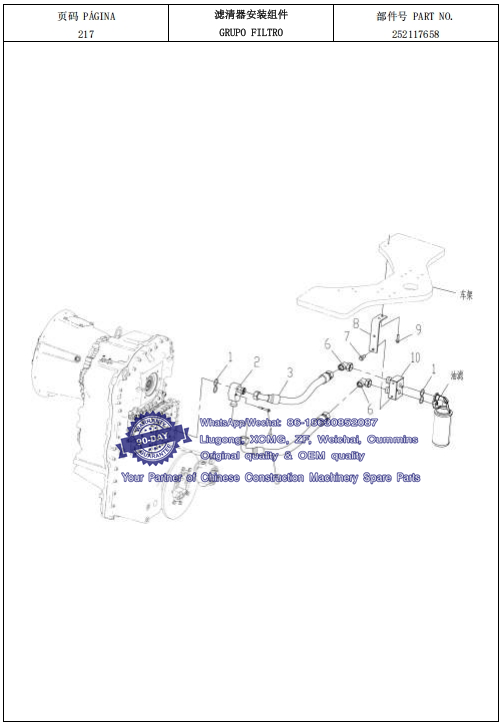

93 滤清器安装组件GRUPO FILTRO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 801102875 O 形圈 32.5×3.55 O-RING 4 GB/T3452.1-1992
2 253303017 接头块 CONECTOR 1 Whatsapp: 86-18630852087
3 803103798 软管总成 MANGUEIRA 1 F481CACE282816-580
4 805048002 螺栓 M8×60(达克罗) PARAFUSO 2 GB/T16674.1-2004
5 803191614 软管总成 MANGUEIRA 1 F481CACF282816-600
6 803103798 接头 CONECTOR 2 EW28LOMDCF Whatsapp: 86-18630852087
7 805004763 螺栓 M10×25(达克罗) PARAFUSO 2 GB/T16674.1-2004
8 253302892 滤清器安装支架 SUPORTE DO FITRO 1
9 805048007 螺栓 M10×35(达克罗) PARAFUSO 2 GB/T16674.1-2004
10 252805212 接头块 CONECTOR 1

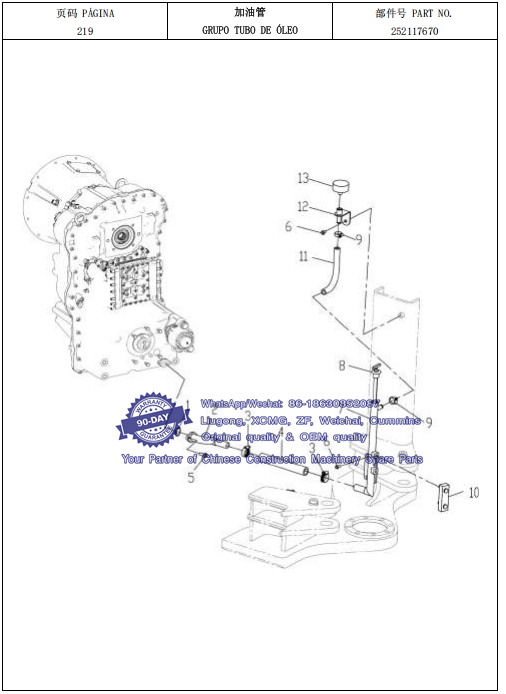

94 加油管GRUPO TUBO DE ÓLEO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 801102875 O 形圈 32.5×3.55 O-RING 1 GB/T3452.1-2005
2 252117690 进油管 TUBO 1 Whatsapp: 86-18630852087
3 801902710 喉箍 B27-50 ABRAÇADEIRA 2 QC/T619-1999
4 801972509 胶管 B25×260 MANGUEIRA 1 JB/T8406-2008
5 805004763 螺栓 M10×25(达克罗) PARAFUSO 2 GB/T16674.1-2004
6 805004755 螺栓 M8×16(达克罗) PARAFUSO 3 GB/T16674.1-2004
7 252117691 加油管 TUBO 1 Whatsapp: 86-18630852087
8 252805179 变速箱油位计 VARETA 1 948.2.4.1-1
9 801902708 喉箍 B21-45 ABRAÇADEIRA 2 QC/T619-1999
10 801101737 液位计 MEDIDOR DE NIVEL VIZUAL 1 YWZ-76
11 803402596 胶管 B16×350 MANGUEIRA 1 JB/T8406-2008
12 251806245 透气接管 TUBO 1
13 251702785 呼吸器总成 FILTRO DE AR 1 XG-1102002

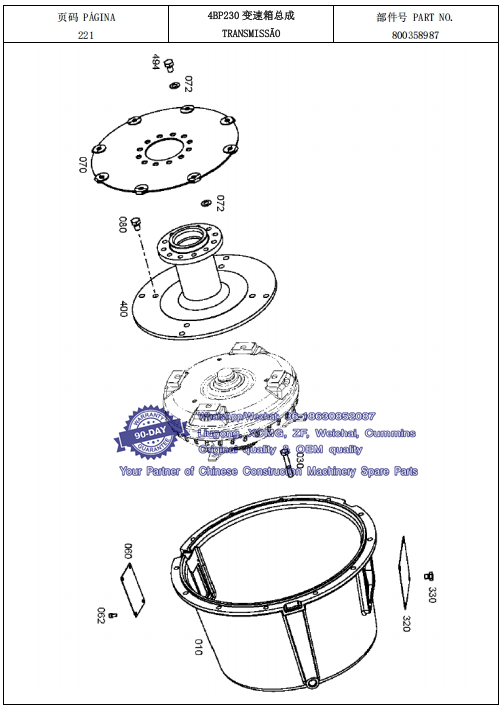

95 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4657.330.023 变矩器壳 CARCAÇA DO CONVERSOR 1
030 0636.100.713 六角螺栓 PARAFUSO 18
060 4657.330.075 盖板 PLACA 1
062 0736.101.583 螺钉 CAP 4
070 4657.230.011 弹性板 DIAFRAGMA 1 Whatsapp: 86-18630852087
072 0730.105.318 止推垫圈 ARRUELA 24
080 0636.102.411 六角螺栓 PARAFUSO 4
320 4644.330.242 盖板 PLACA 1 Whatsapp: 86-18630852087
330 0636.015.169 六角螺栓 PARAFUSO 4
400 4657.330.068 连接法兰 ANEL INTERMEDIÁRIO 1
494 0636.102.411 六角螺栓 PARAFUSO 12

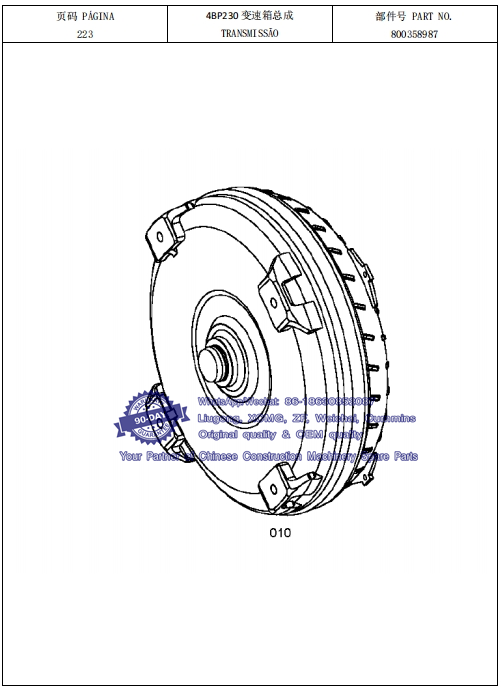

96 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4168.034.113 变矩器机芯 CONVERSOR 1 Whatsapp: 86-18630852087

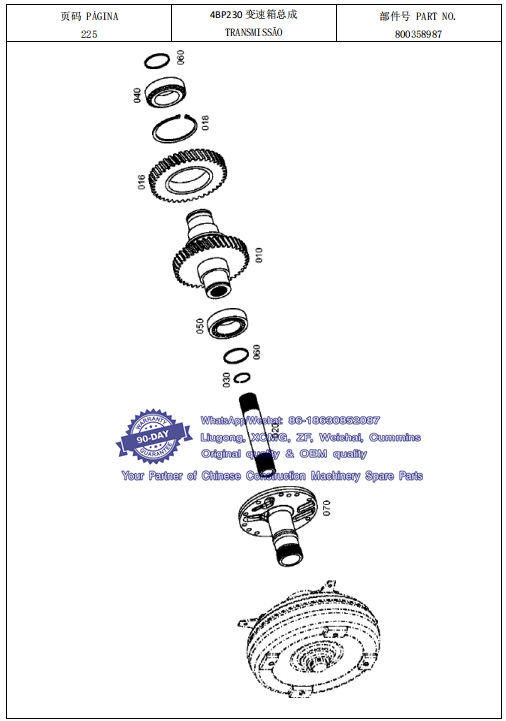

97 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4657.302.005 输入轴 EIXO Z=54 Z=30 1 Whatsapp: 86-18630852087
016 4657.302.003 输入轴 EIXO Z=55 1
018 0630.501.056 弹性挡圈 RETENTOR 1
020 4656.302.010 传动轴 EIXO 1 Whatsapp: 86-18630852087
030 0630.513.099 弹性挡圈 ARRUELA 1
040 0735.300.549 圆锥滚子轴承 ROLAMENTO 1
050 0735.300.549 圆锥滚子轴承 ROLAMENTO 1
060 0634.402.557 密封环 ANEL 2
070 4656.302.036 连接盘 EIXO Z=46 1

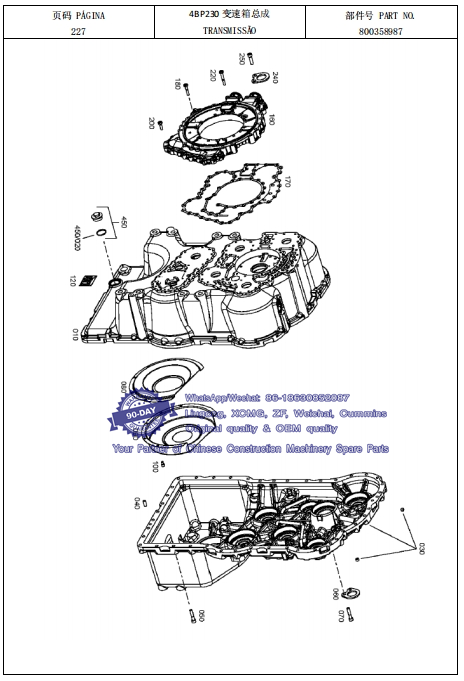

98 4BP230 变速箱总成TRANSMISSÃO
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
010 4657.201.151 变速箱壳体 CARCAÇA DIANTEIRA 1
030 4657.201.152 螺堵 CARCAÇA TRASEIRA 1
030 4657.298.092 螺堵 CARCAÇA TRASEIRA 1 (OPCIONAL)
040 0631.306.816 销轴 PINO 2
050 0636.100.801 螺栓 CAP 40 Whatsapp: 86-18630852087
060 4656.301.148 固定板 PLACA FIXA 1
070 0636.100.801 螺栓 CAP 2
080 4657.301.032 隔板 ANTEPARO 1
090 4657.301.033 隔板 ANTEPARO 1
100 0636.100.803 螺栓 CAP 5
120 0730.365.279 铭牌 PLACA DE IDENTIFICAÇÃO 1
160 4656.301.047 润滑油槽 TANQUE DE ÓLEO 1
170 4656.301.023 垫片 JUNTA 1
180 0736.300.182 螺栓 PARAFUSO 21
200 0736.300.233 螺栓 PARAFUSO 15
220 0736.300.183 螺栓 PARAFUSO 4
240 4656.301.148 固定板 PLACA FIXA 1
250 0636.100.816 螺栓 CAP 2 Whatsapp: 86-18630852087
450 4475.280.216 螺堵 PLUG 1
/020 0634.314.304 O 型圈 O-RING 1
