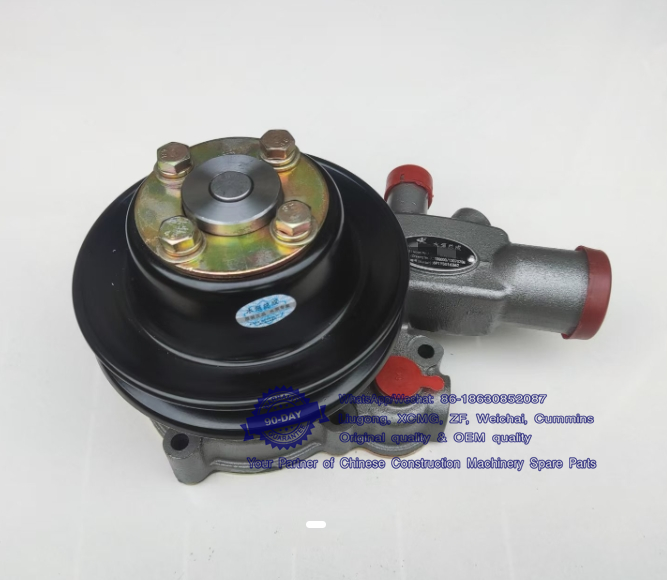

Yuchai Diesel Engine Water pump 1DQ000-1307020B
Product Specification:
Part Name: Yuchai Diesel Engine Water pump 1DQ000-1307020B
Part Number/OE Number: 1DQ000-1307020B
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump 1DQ000-1307020B will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
YCD4F (YCD4F engine) spare parts
目 录 CONTENT
序号 图 号 名 称 Part Name 页数 备注
1 1FQ667-1002000 气缸体总成 Cylinder Block Assembly
2 1FQ667-1002200 齿轮室部件 Gear Chamber parts
3 1FQJ25-1003000 气缸盖总成 Cylinder Head Assembly
4 1F2L00-1004000 活塞连杆总成 Piston Connecting Rod Assembly
5 1FQ644-1005000 曲轴飞轮总成 Crankshaft Flywheel Assembly
6 1DQ600-1006000 凸轮轴总成 Camshaft Assembly
7 1DQ000-1007000 气门挺杆总成 Valve Tappet Assembly
8 1DQ669-1008100 进气管部件 Air Intake Manifold Subassembly
9 1FQ604-1008200 排气管部件 Exhaust Manifold Subassembly
10 1DQ000-1009000 油底壳总成 Fuel Sump Assembly
11 1DQ000-1010000 机油集滤器总成 Oil Strainer Assembly
12 1DQ000-1011000 机油泵总成 Oil Pump Assembly
13 1DQ000-1012000 机油滤清器总成 Oil Filter Assembly
14 1DQJ20-1013000 机油冷却器总成 Oil Cooler Assembly
15 1FQ667-1104000 柴油管路总成 Fuel Supply Pipeline Assembly
16 1DQ670-1105000 柴油滤清器总成 Fuel Filter Assembly
17 1FQ667-1111000 喷油泵总成 Fuel Injection Pump Assembly
18 1FQ667-1112000 喷油器总成 Fuel Injector Assembly
19 1FQ644-1118000 增压器总成 Turbocharger Assembly
20 1FQ037-1303000 出水管总成 Outlet Pipe Assembly
21 1AQ000-1305000 放水阀总成 Water Drain Cock Assembly
22 1FQ037-1307000 水泵总成 Water Pump Assembly
23 1FQ645-1308000 风扇总成 Fans Assembly
24 1FQ667-1600000 动力输出总成 Clutch Assemhly
25 1FQ667-3509000 气泵总成 Air Compressor Assembly
26 1FQ037-3701000 发电机总成 Alternator Assembly
27 1DQ000-3708000 起动机总成 Starter Assembly
01 1FQ667-1002000 气缸体总成 Cylinder Block Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1PQ000-1002814 连接胶管 Connecting hose 1
2 1DQ000-1002015C 气缸体 Cylinder block 1
3 YC7-35 碗形塞片 35 Bowl-shaped tabular plug 35 6
4 1PQ000-1002870 呼吸器焊接件 Breather Welding Parts 1
5 1DQ000-1002004 凸轮轴端盖 Camshaft end cover 1
6 1DQ000-1002005 凸轮轴端盖密封圈 Seal ring of camshaft end cove 1
7 Q150B1220 螺栓 M12×20 Bolt M12×20 1
8 Q40312 垫圈 12 Washer 12 1
9 Q150B0830 螺栓 M8×30 Bolt M8×30 6
10 Q40308 垫圈 8 Washer 8 6
11 1DQ000-1002502 曲轴后油封 Oil seal 1
12 Q5220818 销 8×18 Tabular pin 8×18 2
13 1DQ000-1002041A 后油封座 Back Seal ring seat 1
14 1DQ000-1002042B 后油封座垫片 Back Seal ring seat washer 1 易损件 EWP
15 Q67630 环箍 30 Hoop 30 3
16 1DQ000-1002203 通气软管Ⅱ Ventilation Ⅱ 1
17 1DQ000-1002013 止推主轴承盖 thrust main gear cover 1
18 1DQ000-1002202A 通气软管Ⅰ Ventilation Ⅰ 1
19 Q67622 环箍 22 Hoop 22 2
20 Q617B16 螺塞 M16×1.5 Plug M16×1.5 1
21 Q/YC149-16 复合式密封垫圈 16 Compound seal ring 16 1
22 1DQ000-1002740 喷嘴组件 Nozzle assembly 4
23 1HQ000-1002701A 过油螺栓 Scraper ring 4
24 1DQ000-1002163 垫圈 10 Washer 10 4
25 1DQ000-1002014A 主轴承螺栓 Intermedia main gear bolt 10
26 1DQ000-1002012 主轴承盖 main gear cover 4
27 1AQ000-1002006 油道堵塞Ⅱ Oli gallery plugⅡ 1
28 1AQ000-1002003 油道堵塞Ⅰ Oli gallery plug Ⅰ 5
29 1DQ000-1002002A 油道堵塞 Oli gallery plug 4
30 Q150B0855TF2 螺栓 M8×55 Bolt M8×55 3
31 Q40308 垫圈 8 Washer 8 3
32 CA000-1002307 正时惰齿轮挡板 idle gear baffle 1
33 CA000-1002302 惰齿轮衬套 idle gear sleeve 1 易损件 EWP
34 1DQ600-1002051 正时惰齿轮 idle gear 1
35 1DQ000-1002052 惰齿轮轴 Idler gear shaft 1
36 1DQ000-1002011 凸轮轴衬套 Camshaft sleeve 1 易损件 EWP
37 1DQ000-1002601 油道塞 Oli gallery plug 1
38 CA000-1002107 气缸套封水圈 Seal ring of cylinder sleeve 4 易损件 EWP
39 1DQ000-1002064B 气缸套 Cylinder liner 4
40 1FQ301-1002060 前右支架焊接件 Before the right bracket welding parts 1
41 1FQ301-1002070 前左支架焊接件 Before the left bracket welding parts 1
02 1FQ667-1002200 齿轮室部件 Gear Chamber Parts
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ300-1002201C 齿轮室 Gear chamber 1
2 1DQ000-1002032B 齿轮室垫片 Cover washer of gear chamber 1 易损件 EWP
3 Q150B0845 螺栓 M8×45 Bolt M8×45 1
4 Q150B0825 螺栓 M8×25 Bolt M8×25 5
5 Q40308 垫圈 8 Washer 8 6
6 Q40108 垫圈 8 Washer 8 1
7 Q5221024 销 B10×24 Pin 10×24 1
8 1DQ300-1002213D 齿轮室盖垫片 Cover washer of gear chamber cover 1 易损件 EWP
9 1DQ300-1002212C 齿轮室盖 Gear chamber cover 1
10 1DQ000-1002038 上止点指针 TDP pointer 1
11 Q150B1085 螺栓 M10×85 Bolt M10×85 1
12 Q150B1030 螺栓 M10×30 Bolt M10×30 1
13 Q40310 垫圈 10 Washer 10 2
14 Q40110 垫圈 10 Washer 10 2
15 YC208-B075000F O 型圈 2.65×75 O ring2.65×75 1 易损件 EWP
16 1DQ000-1002209 转向泵孔盖 Steering pump por cover 1 装转向泵时拆掉
17 Q150B1025 螺栓 M10×25 Bolt M10×25 2 装转向泵时拆掉
18 Q40310 垫圈 10 Washer 10 2 装转向泵时拆掉
19 Q40110 垫圈 10 Washer 10 2 装转向泵时拆掉
20 Q150B0830 螺栓 M8×30 Bolt M8×30 5
21 Q150B0845 螺栓 M8×45 Bolt M8×45 3
22 YC209-C065090FR 油封 65×90 Seal ring65×90 1
23 Q1840816 螺栓 M8×16 Bolt M8×16 2
24 1DQ600-1002035B 油泵齿轮室盖焊接件 Fuel injection pump gear cover 1
25 Q150B0855 螺栓 M8×55 Bolt M8×55 4
26 Q150B0885 螺栓 M8×85 Bolt M8×85 2
27 Q150B0865 螺栓 M8×65 Bolt M8×65 2
28 Q40308 垫圈 8 Washer 8 16
29 Q40108 垫圈 8 Washer 8 16
30 1AQ000-1002036B 油泵齿轮室垫片 Fuel injection pump gear cover washer 1 易损件 EWP
31 Q5220818 销 B8×18 Pin 8×18 2
03 1FQJ25-1003000 气缸盖总成 Cylinder head assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1PQ000-1003240 气缸盖罩焊接件 Cylinder head cover weld parts 1
2 1DQ000-1003012C 缸盖短螺栓(Ⅱ) Cylinder head short bolt 14
3 1DQ000-1003116 气门弹簧上座 Valve spring uper seat 8
4 1DQ000-1007023 A 气门内弹簧 Valve inner spring 8
5 Q61906 内六角锥形螺塞 Plug screw 3
6 1DQ000-100717A 排气门导管 Exhaust Valve guide 4
7 YC7-20 碗型塞片 20 Bowl-shaped tabular plug 1
8 YC7-55 碗型塞片 55 Bowl-shaped tabular plug 1
9 1DQ000-1003123 后吊耳 Back hanger 1
10 Q150B1025 螺栓 M10×25 bolt M10×25 4
11 Q40310 垫圈 10 Washer 10 4
12 Q40110 垫圈 10 Washer 10 4
13 1DQ600-1003174 排气门座 Exhaust valve seat 4
14 1DQ600-1003103 排气门 Exhaust valve 4
15 1DQ600-1003111 进气门 Intake valve 4
16 1DQ600-1003173 进气门座 Intake valve seat 4
17 1DQ000-1003011A 气缸盖垫片 Cylinder head gasket 1 易损件 EWP
18 CA000-1003088 气缸盖定位销套 Cylinder head dowel pin sleeve 2
19 YC7-30 碗型塞片 30 Bowl-shaped tabular plug 8
20 1DQ600-1003171A 气缸盖 Cylinder head 1
21 1DQ000-1003018 气门导管 Intake Valve guide 4
22 1DQ000-1003179 气缸盖闷头 Cylinder head 1
23 Q618B03 螺塞 Plug 1
24 CA000-1003105 气门杆油封 Valve pole sealing module 8
25 11FQJ25-1003085A 前吊耳 Hanger 1
26 1DQ000-1003003 缸盖短螺栓 Cylinder head short bolt 4
27 1DQ000-1007022A 气门外弹簧 Valve outer spring 8
28 1DQ000-1007013 气门锁夹 Valve lock clamp 16
29 1DQ000-1003022C 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP
30 1AQ000-1003250 加机油口盖组件 Oil filler cap part 1
31 Q1840816 法兰面螺栓 M8×16 Flange bolt M8×25 10
04 1F2L00-1004000 活塞连杆总成 Piston connecting rod assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1004054 连杆螺栓 Connecting rod bolt 8 易损件 EWP
2 1DQ000-1004053 连杆盖 Connecting rod cap 8 易损件 EWP
3 1DQ000-1004020 连杆轴瓦 Connecting rod bearing tile 8 易损件 EWP
4 1DQ000-1004051 连杆体 Connecting rod body 4 易损件 EWP
5 1DQ000-1004052A 连杆衬套 Connecting rod bush 4 易损件 EWP
6 1DQ000-1004019A 活塞销 Piston pin 4
7 Q43038 孔用弹性挡圈 38 Snap ring 38 8 易损件 EWP
8 1F2L00-1004001 活塞 Piston 4
9 1DQ000-1004040 油环组件 Oil ring part 4 易损件 EWP
10 1DQ000-1004017 第二道气环 Second compression ring 4 易损件 EWP
11 1DQ000-1004016 第一道气环 Top compression ring 4
05 1FQ644-1005000 曲轴飞轮总成 Crankshaft Flywheel Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ600-1005021 曲轴正时齿轮 Crankshaft timing gear 1
2 1DQ000-1005015A 曲轴 Crankshaft 1
3 1DQ000-1005054A 上主轴瓦 Upper bearing 5
4 1DQ000-1005058B 上止推片 Upper thrust plate 2
5 1DQ000-1005043 齿圈 Gear ring 1
6 1FQ626-1005361A 飞轮 Flywheel 1
7 1DQ000-1005044A 飞轮螺栓 Flywheel bolt 6
8 Q5221022 销 10×22 Pin10×22 1
9 GB/T276-6205-2RS 深沟球轴承 Deep groove ball bearing 1
10 1DQ000-1005059B 下止推片 Lower thrust plate 2
11 1DQ000-1005055 下主轴瓦 Lower bearing 5
12 Q5510622 键 A6×22 Key 6×22 1
13 Q5511250 键 C12×50 Key 12×50 1
14 1DQ600-1005022 机油泵驱动齿轮 Oil pump drive gear 1
15 1DQ000-1005100A 皮带轮减振器总成 Belt pulley vibration damper assembly 1
16 1DQ000-1005053 起动爪垫圈 Flywheel Bolt Gasket 1
17 1DQ000-1005052 起动爪 Flywheel Bolt 1
18 1FQJ25-1005034A 附加皮带轮 Additional pulley 1
06 1DQ600-1006000 凸轮轴总成 Camshaft assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 Q150B1235TF2 螺栓 M12×35 Bolt M12×35 1
2 Q40312 垫圈 12 Washer 12 1
3 CA000-1006019 垫圈 Camshaft gear baffle 1
4 1DQ600-1006021 凸轮轴正时齿轮 Camshaft timing gear 1
5 1DQ000-1006016 凸轮轴止推片 Camshaft thrust plate 1
6 Q/YC1820820TF2 螺栓 M8×20 Bolt M8×20 2
7 Q40308 垫圈 8 Washer 8 2
8 Q5510825 键 C8×25 Key C8×25 1
9 1DQ000-1006015A 凸轮轴 Camshaft 1 易损件 EWP
07 1DQO00-1007000 配气机构总成 Distribution system assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 CA000-1007032 摇臂轴弹簧 Rocker shafat spring 3
2 CA000-1007054 锁紧螺母 Lock nut 8
3 CA000-1007053 气门调整螺钉 Valve regulate bolt 8
4 1DQ000-1007034C 摇臂轴座 II Rocker shaft seat(II) 3
5 1DQ000-1007036 气门摇臂轴螺栓 Rocker shaft Bolt 4
6 1DQD00-1111128 垫圈 10 Washer 10 4
7 CA000-1007031 摇臂轴垫圈 Rocker Shaft washer 8
8 1DQ000-1007052A 排气门摇臂 Valve rocker 4
9 1DQ000-1007033C 摇臂轴座 I Rocker shaft seat(I) 1
10 1DQ000-1007051A 进气门摇臂 Valve rocker 4
11 1DQ000-1007056B 气门摇臂衬套 Valve rocker sleeve 8
12 Q43125 挡圈 25 Circlip 25 2
13 1DQ000-1007081 推杆 Handspike 8 易损件 EWP
14 YC7-16 碗型塞片 16 Bowl-shaped tabular plug 2
15 1DQ000-1007041A 摇臂轴 Rocker shaft 1
16 CA000-1007091 挺杆 Jip 8 易损件 EWP
08 1DQ669-1008100 进气管部件 Air Intake Pipe Parts
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1008104B 进气管垫片 Air intake pipe washer 1 易损件 EWP
2 1DQJ00-1008101 进气管 Air intake pipe 1
3 Q/YC198-22 螺塞 M22×1.5 Plug 22×1.5 1
4 Q/YC149-22 复合式密封垫圈 22 Dash 22 1
5 1DQ000-1008105A 进气接管垫片 Intake pipeline washer 1 易损件 EWP
6 1CQ603-1008104 空气加热器 Air heater 1
7 1FQ604-1008102 进气接管 Intake pipeline 1
8 Q1200850 螺柱 M8×50 Double-screw bolt M8×50 4
9 Q340B08 螺母 M8 Nut M8 4
10 Q40308 垫圈 8 Washer 8 4
11 Q40108 垫圈 8 Washer 8 4
12 1AQ300-1008108 过油螺栓 Scraper ring 1
13 Q/YC149-10 复合式密封垫圈 10 Combined seal washer 10 2
14 1FQ600-1111502 增压补偿管 Compensating pipe 1
15 Q150B0830 螺栓 M8×30 Bolt M8×30 12
16 Q40308 垫圈 8 Washer 8 12
17 Q40108 垫圈 8 Washer 8 12
18 1DQ000-1008108 进气管盖板 Cover plate of intake pipe 1
19 Q150B0825 螺栓 M8×25 Bolt M8×25 4
20 Q40308 垫圈 8 Washer 8 4
21 Q40108 垫圈 8 Washer 8 4
09 1FQ316-1008200 排气管部件 Exhaust Manifold Parts
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ300-1008205 排气管垫片 Exhaust manifold gasket 4 易损件 EWP
2 1DQ301-1008204B 排气管 Exhaust manifold 1
3 Q1840812 螺栓 M8×12 Bolt M8×12 4
4 Q1800850TF2 螺栓 M8×50 Bolt M8×50 8
5 1DQ301-1008211B 排气管罩 Exhaust manifold cover 1
6 1AQ300-1118072 排气接管垫片 Exhaust connecting pipe Gasket 1 易损件 EWP
7 Q1800825TF2 螺栓 M8×25 Bolt M8×25 5
8 Q1800820TF2 螺栓 M8×20 Bolt M8×20 1
9 1DQ300-1008203A 排气接管 Exhaust connecting pipe 1
10 1DQ300-1008240 支架焊接件 Welding support 1
11 Q1801020TF2 螺栓 M10×20 Bolt M10×20 1
10 1DQ000-1009000 油底壳总成 Oil sump assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1PQ000-1009020 油底壳组件 Oil sump welded part 1
2 Q1840816 法兰面螺栓 M8×16 Small hexahedral flange bolt M8×16 22
3 CA000-1009031 放油塞 Oil drain plug 1
4 Q/YC149-27 复合式密封垫圈 27 Combined seal washer 27 1
5 CA000-1009032 放油塞磁铁 Oil drain plug magnet 1
6 GB3452.1-11.2X2.65 O 型橡胶密封圈 Oil dipstick seal ring 2 易损件 EWP
7 1DQ000-1009090A 油标尺套管组件 Oil level indicator thimble part 1
8 1DQ000-1009011 油底壳垫片 Oil sump gasket 1 易损件 EWP
9 1DQ000-1009008B 油标尺管夹 Oil dipstick clamp 1
10 1FQ316-1009080A 油标尺组件 Oil level indicator component 1
11 1DQ000-1010000 机油集滤器总成 Oil Pump Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1010005 机油集滤器垫片 Oil strainer gasket 1 易损件 EWP
2 Q40308 垫圈 8 Washer 8 3
3 Q150B0825 螺栓 M8×25 Bolt M8×25 2
4 Q150B0820 螺栓 M8×20 Bolt M8×20 1
5 1JG001-1010010 机油集滤器 Oil strainer 1
12 1DQ000-1011000 机油泵总成 Oil Filter Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 Q33412 螺母 M12×1.5 Nut M12×1.5 1
2 Q40312 垫圈 12 Washer 12 1
3 GB/T856 止动垫圈 12 Locking washer 12 1
4 1DQ000-1011001 机油泵齿轮 Driven gear of oil pump 1
5 Q150B0850 螺栓 M8×50 Bolt M8×50 4
6 Q40308 垫圈 8 Washer 8 4
7 1DQ000-1011003 机油泵衬套 Oil pump sleeve 1
8 1DQ000-1011002 机油泵体 Oil pump body 1
9 1DQ000-1011013 外转子 Outer rotor 1
10 1DQ000-1011011 机油泵轴 Oil pump shaft 1
11 1DQ000-1011012 内转子 Inner rotor 1
12 Q5210416 销 A4×16 Pin A4×16 2
13 1DQ000-1011005 机油泵盖 Oil pump cover 1
14 1DQ000-1011003 驱动轴衬套 Driving shaft sleeve 1
15 1DQ000-1011008 机油泵垫片 Oil pump Gasket 1 易损件 EWP
16 GB/T1096 键 C5×16 Key 5×16 1
17 GB/T1096 键 C4×10 Key 4×10 1
18 GB/T308 钢球 Sφ11 steel ball Sφ11 1
19 1AQ000-1011007 弹簧 spring 1
20 1AQ000-1011106 调压螺钉 pressure regulating bolt 1
21 Q351B16 螺母 M16×1.5 Nut M16×1.5 1
13 1DQ000-1012000 机油滤清器总成 Oil Filter Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1012002 机油滤清器垫片 Oil filter gasket 1 易损件 EWP
2 1DQ000-1012010 机油滤清器 Oil filter 1
3 Q150B10105 螺栓 M10×105 Bolt M M10×105 1
4 Q150B1085 螺栓 M10×85 Bolt M M10×85 1
5 Q40110 垫圈 10 Washer 10 2
6 Q40310 垫圈 10 Washer 10 2
14 1DQJ20-1013000 机油冷却器总成 Oil Cooler Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1013108 冷却器芯 cooler core 1
2 1DQ000-1013107 法兰垫片 flange gasket 1
3 Q1200820 双头螺柱 M8×20 Stud M8×20 2
4 Q1200845 双头螺柱 M8×45 Stud M8×45 2
5 1DQ000-1013106 机油冷却器垫片 Oil cooler gasket 1 易损件 EWP
6 1DQ000-1013105 机油冷却器盖 Oil coole cover 1
7 Q61904 内六角锥形螺塞 NPT1/2 hexagonal socket head cone plug 4
8 Q150B1070 螺栓 M10×70 Bolt M10×70 1
9 Q618B01 螺塞 NPT1/8 hexagonal socket head cone plug 1
10 1DQ000-1013123 旁通阀螺塞 bypass valve 1
11 1DQ000-1013116 垫圈 Washer 1
12 1DQ000-1013121 旁通阀弹簧 bypass valve spring 1
13 GB/T308-140G100B 钢球 14G100B steel ball 14 1
14 Q150B1065 螺栓 M10×65 Bolt M10×65 1
15 Q150B1035 螺栓 M10×35 Bolt M10×35 2
16 1DQ000-1002174 管接头 Tube union 1
17 Q340B08 螺母 M8 Nut M8 4
18 Q40308 垫圈 8 Washer 8 4
19 Q40108 垫圈 8 Washer 8 4
20 Q150B1045 螺栓 M10×45 Bolt M10×45 4
21 Q40310 垫圈 10 Washer 10 8
22 Q40110 垫圈 10 Washer 10 8
15 1FQ667-1104000 柴油管路总成 Diesel Oil Line Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1JC000-1104300 喷油泵进油管组件 Fuel injection pump oil inlet pipe subassembly 1 易损件 EWP
2 1FQJ01-1104300 柴滤器进油管组件 Fuel filter oil inlet pipe subassembly 1 易损件 EWP
3 1JG301-1104100 高压油管部件 High-pressure oil pipe subassembly 1 易损件 EWP
4 1FQ301-1104050 回油管组件 Oil return pipe subassembly 1 易损件 EWP
16 1DQ670-1105000 柴油滤清器总成 Fuel filter assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 Q1200825 螺柱 M8×25 Double-screw M8×25 2 易损件 EWP
2 CA000-3701035 垫圈 Washer 2 易损件 EWP
3 Q40308 垫圈 8 Washer 8 2 易损件 EWP
4 Q340B08 螺母 M8 Nut M8 2 易损件 EWP
5 1DQ000-1105100 柴油滤清器 Fuel filter 1 易损件 EWP
6 1AQ316-1105001A柴油滤清器垫板 Diesel filter plate 1
17 1FQ667-1111000 喷油泵总成 Fuel Injection Pump Assembly
序号 Ser.No 图 号 Part No. 名 称 Part Name 数量 Qty 备注 Remark
1 1DQ600-1111700A 提前器部件 Forward part 1
2 1FQ652-1111100-493 喷油泵 Fuel injection pump 1
3 Q1201030TF2 双头螺柱 M10×30 Double-screw bolt M10×35 4
4 Q340B10 螺母 M10 Nut M10 4
5 Q40310 垫圈 10 Washer 10 4
6 Q40110 垫圈 10 Washer 10 4
7 Q150B1025 螺栓 M10×25 Bolt M10×25 2
8 Q40308 垫圈 8 Washer 8 4
9 CA000-3701035 垫圈 Washer 4
10 Q150B0816 螺栓 M8×18 Bolt M8×18 2
11 1DQ600-1111205 支架 Support 1
12 1DQ600-1111201 托架 Bracket 1
13 Q150B1075 螺栓 M10×75 Bolt M10×75 2
14 Q40310 垫圈 10 Washer 10 2
15 Q40110 垫圈 10 Washer 10 2
16 1DQ600-1111350A 机油进油管 Oil tube pipe 1
17 CA000-1007202 接头螺栓 Connector bolt 2
18 Q/YC149-8 复合式密封垫圈 8 Washer 8 4
18 1FQ667-1112000 喷油器总成 Injector Link
序号 Ser.No 图号 Part No. 名 称 Part Name 数量 Qty 备注 Remark
1 CA000-1112013 喷油器垫片 Injector gasket 适量 易损件 EWP
2 1KQ000-1112100A-DA67 喷油器 Injector 4
3 Q1201035TF2 双头螺柱 M10×35 Double-screw stud t M10×35 8
4 1DQ600-1112005 固定板 Fixed plate 4
5 Q40310 垫圈 10 Washer 10 8
6 Q340B10 螺母 M10 Nut M10 8
19 1FQ644-1118000 增压器总成 Turbocharger Assembly
序号 Ser.No 图 号 Part No. 名 称 Part Name 数量 Qty 备注 Remark
1 CB400-1118053A 过油螺栓 M12×1.5 Oil-passing bolt M12×1.5 2
2 GB/T3541-12 垫圈 12 Washer 12 2
3 1FQ604-1118100 增压器 Turbocharger 1
4 CB400-1118012 增压器垫片 Turbocharger gasket 1 易损件 EWP
5 1AQ300-1118011 双头螺柱 Threaded stud 4
6 1AQ300-1118013 螺母 M8×1 Nut M8×1 4
7 Q/YC149-12 组合密封垫圈 12 Composited sealing washer12 2
8 1DQ301-1118200B 增压器进油管组件 Oil inlet pipe welding assembly for turbocharger 1
9 1AQ300-1118064 出油管垫片 The tubing gasket 1 易损件 EWP
10 Q150B0616 螺栓 M6×16 Bolt M6×16 2
11 Q40306 垫圈 6 Washer 6 2
12 1DQ301-1118350A 增压器回油管组件 Fuel returning pipe assembly for turbocharger 1
13 1HQ000-1002172 回油孔盖板垫片 Oil outlet pipe for turbocharger 1 易损件 EWP
14 Q1840830 螺栓 M8×30 Bolt M8×30 2
20 1FQ037-1303000 出水管总成 Outlet pipe Assembly
序号 Ser.No 图 号 Part No. 名 称 Part Name 数量 Qty 备注 Remark
1 Q340B08 螺母 M8 Nut M8 2
2 Q40308 垫圈 8 Washer 8 8
3 Q40108 垫圈 8 Washer 8 8
4 Q1200825 双头螺柱 M8×25 Stud M8×25 2
5 1BQ341-1303011B 节温器盖 Thermostat cover 1
6 1AQ000-1303012A 节温器盖垫片 Thermostat cover gasket 1 易损件 EWP
7 1AQ000-1306004 蜡式调温器 Wax-type thermostat 1
8 1FQJ25-1303014 节温器座 Thermostat seat 1
9 Q150B0835 螺栓 M8×35 Bolt M8×35 2
10 1DQ000-1303026 回水管接头 Water returning hose connector 1
11 Q67630 环箍 30 Loop hoop30 1
12 1DQ000-1303002 回水胶管 Water returning hose 1
13 Q67640 环箍 40 Loop hoop40 1
14 Q150B0845 螺栓 M8×45 Bolt M8×45 3
15 1DQ000-1303013C 节温器座垫片 Thermostat seat gasket 1 易损件 EWP
16 Q150B0885 螺栓 M8×85 Bolt M8×85 1
17 Q/YC149-12 复合式密封垫圈 12 Compound seal washer 12 2
18 Q617B12 六角头螺塞 M12×1.5 Screw plug M12×1.5 2
19 12DQ30-1305040A 放水阀组件 Water drain valve components 1
20 Q618B03 堵塞 blinding 1
21 1DQ301-1303051 温风阀过渡接头 Low valve transition joints 1
21 1AQ000-1305000 放水阀总成 Water Drain Cock Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1AQ000-1305015 操纵杆 Control lever 1
2 CA000-1305040 放水阀部件 Drain valve subassembly 1
3 Q5003225 销 3.2×25 Pin 3.2×25 1
22 1FQ037-1307000 水泵总成 Water Pump Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-1307001A 水泵垫片 Water pump gasket 1 易损件 EWP
2 Q150B0845 螺栓 M8×45 Bolt M8×45 1
3 Q150B0850 螺栓 M8×50 Bolt M8×50 3
4 Q40308 垫圈 8 Washer 8 4
5 Q40108 垫圈 8 Washer 8 4
6 1DQ000-1307020B 水泵部件 Water pump part 1
7 1DQ000-1307042A 皮带 V-belt 1 易损件 EWP
8 CA036-1303017A 暖风回水接头 Warm wind backwater joint 1
23 1FQ645-1308000 风扇总成 Fan Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1FQJ25-1308014A 风扇垫块 Fan gasket 1
2 1F2L26-1308150 风扇组件 Fan components 1
3 Q1841085TF2 法兰面螺栓 M10×85 Bolt M10×85 4
24 1FQ667-1600000 飞轮壳总成 Flywheel Housing Assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 Q1841235TF2 螺栓 M12×35 Bolt M12×35 6
2 Q1841445TF2 螺栓 M14×45 Bolt M14×45 2
3 Q1840612 螺栓 M6×12 Bolt M6×12 4
4 1DQ000-1600402 盖板 Cover 1
5 1DQ001-1600015C 飞轮壳 Flywheel case 1
6 1DQ000-1600021 离合器分离突缘 Clutch fork flange 1
7 Q150B1035 螺栓 M10×35 Bolt M10×35 2
8 Q40310 垫圈 10 Washer 10 10
9 1DQ000-1600022 离合器分离叉衬套 Clutch fork bush 2
10 1FQ623-1600740 离合器从动盘组件 Clutch plate parts 1
11 Q5221024 销 B10×24 Key B10×24 4
12 1FQ623-1600750 离合器盖及压盘组件 Clutch cover and pressed plate parts assyembly 1
13 1DQ000-1600112 离合器罩 Clutch cover 1
14 Q150B0815 螺栓 M8×15 Bolt M8×15 4
15 Q40308 垫圈 8 Washer 8 4
16 Q40108 垫圈 8 Washer 8 4
17 Q/YC1821022TF2 螺栓 M10×22 Bolt M10×22 8
18 Q1841435TF2 螺栓 M14×35 Bolt M14×35 2
19 1DQ000-1600016 盖板 Cover 1
20 1FQ020-1600042 离合器分离叉 The clutch fork 1
21 1FQ301-1600311 离合器分离叉臂 The clutch fork arm 1
22 Q5500625 半圆键 6x25 Semicircular Key 6×φ25 1
25 1FQ667-3509000 气泵总成 Air compressor assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-3509340 空压机回水管组件 Air compressor water return parts 1
2 Q/YC149-14 复合式密封垫圈 14 Combined seal washer 14 8
3 CA000-3701051A 过油螺栓 M14×1.5 Hollow bolt M14×1.5 4
4 1DQ300-3509100D 空气压缩机 Air Compressor 1
5 Q150B1030 螺栓 M10×30 Bolt M10×30 1
6 1DQ000-3509240A 气泵进油管组件 Oil Inlet Pipe Part 1
7 Q/YC149-8 复合式密封垫圈 8 Combined seal washer 8 2
8 CA000-1007202 接头螺栓 Connector bolt 1
9 Q150B1035 螺栓 M10×35 Bolt M10×35 3
10 Q40310 垫圈 10 Washer 10 4
11 Q40110 垫圈 10 Washer 10 3
12 GB6171-86 螺母 M18×1.5 Nut M18×1.5 1
13 Q40318 垫圈 18 Washer 18 1
14 Q40118 垫圈 18 Washer 18 1
15 1DQ600-3509061 气泵齿轮 Air Compressor Gear 1
16 GB 1099-79 半圆键 4×16 Semicircular Key 4×φ16 1
17 1DQ000-3509009A 空压机垫片 Air compressor Gasket 1 易损件 EWP
18 1DQ000-3509030 气泵进水管组件 Air compressor water inlet pipe components 1
26 1FQ037-3701000 发电机总成 Generator assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1FQ037-3701010 充电发电机 Generator 1
2 Q340B10 螺母 M10 Nut M10 1
3 Q40110 垫圈 10 Washer 10 1
4 Q40310 垫圈 10 Washer 10 1
5 1DQ000-3701036 垫块 Lump 1
6 Q150B10130 螺栓 M10×130 Bolt M10×130 1
7 1FQJ25-3701031 发电机调节板 Alternator governor panel 1
8 Q150B0825 螺栓 M8×25 Bolt M10×25 1
9 CA000-3701035 垫圈 Washer 1
10 Q40308 垫圈 8 Washer 8 1
27 1DQ000-3708000 起动机总成 Starter assembly
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 1DQ000-3708010A 起动机 Magnetic switch 1
2 Q150B1230 螺栓 M12×30 Bolt M10×30 2
3 Q40312 垫圈 12 Washer 12 2
28 YC4102ZLQ 系列发动机悬置(Engine mounting)
序号 Ser.No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 FG9604594110 发动机前胶垫（YC4105QBZL） Front rubber mounting 2
2 FG9804590040 发动机后悬软垫总成 Rear rubber mounting 2
3 FG9604590011 发动机前支架 Front mounting bracket 2
4 发动机前右支架 Front-right bracket 4 发动机自带
发动机前左支架 Front-left bracket 2 发动机自带
5 FG9804590030 发动机后支架（焊合件） Bracket of rear mounting 8
