Yuchai Diesel Engine Water pump 6QAJ-1307010

Yuchai Diesel Engine Water pump   6QAJ-1307010

Product Specification:

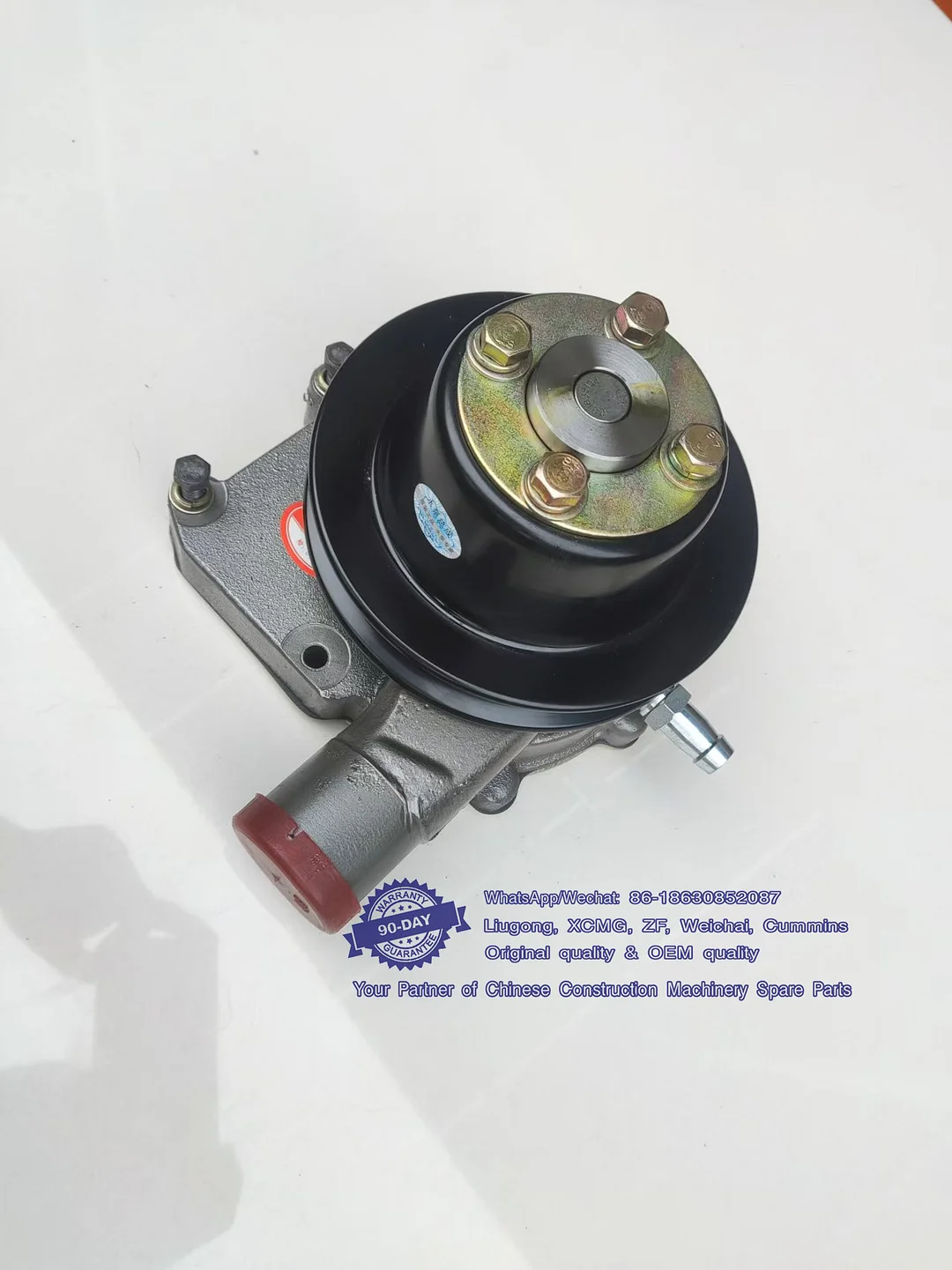

Part Name:  Yuchai Diesel Engine Water pump   6QAJ-1307010
Part Number/OE Number: 6QAJ-1307010
Application Model:   For Yuchai Diesel Engine
Condition:  New
Country/Region of Manufacture:  China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump   6QAJ-1307010 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days

Parts Catalog of YC6B125-T11(B7615-T2) Diesel Engine

01、B7615-1002000/07 气缸体总成 Cylinder Block Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 330-1002064B 气缸套 Cylinder liner 6 易损件 EWP
2 A3000-1002063 气缸套封水圈 Cylinder liner water seal 6 易损件 EWP
3 A3000-1002063B 气缸套封水圈 Cylinder liner water seal 6 易损件 EWP
4 330-1002010B 气缸体 Cylinder block 1
 330-1002010B 气缸体组件 Cylinder block subassembly 1
5 YC208-B01600F O 形圈 2.65×16 O-ring 1
6 6105Q-1002067 主油道密封塞 Main oil passage sealing plug 1
7 630-1002081A 油标尺套管 Oil dipstick sleeve 1
8 630-1002090 油标尺构件 Oil dipstick part 1
9 B0100-1002104 铝堵 Aluminum blockage 1
10 330-1002150 调压阀总成 Pressure regulator assembly 1
11 Q618B02 螺塞 NPT1/4 Screw plug 2
12 Q618B01 螺塞 NPT1/8 Screw plug 2
13 330-1002065D 挺杆室盖 Tappet housing cover 2
14 Q40108 垫圈 8 Washer 8 16
15 Q40308 垫圈 8 Washer 8 19
16 Q150B0825 螺栓 M8X25 Bolt M8X25 8
17 Q150B0822 螺栓 M8X22 Bolt M8X22 8
18 330-1002066C 挺杆室盖垫片 Tappet housing gasket 2
19 J3200-1002062 凸轮轴端盖垫片 Crankshaft end cover washer 1 易损件 EWP
20 6105Q-1002110 后主油道堵塞 Rear main oil galley plug 1
21 630-1002061 凸轮轴端盖 Camshaft end cover 1
22 Q1840816 螺栓 M8×16 Bolt 3
23 330-1002021B 主轴承螺栓 Main bearing bolt 12
24 330-1002018A 前主轴承盖螺栓 Front main bearing cover bolt 2
     YC24-B0408 圆柱销 4X8 Pin 1

02、B7615-1002200/18 齿轮室部件 Gear Housing Part

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q40112 垫圈 12 Lock Washer 12 3
2 Q40312 垫圈 12 Lock Washer 12 3
3 Q/YC1821230 螺栓 M12X30 Bolt M12X30 3
4 Q40310 垫圈 10 Washer 10 3
5 Q/YC1821030TF2 螺栓 M10X30 Bolt 3
6 6105Q-1002037 空气压缩机支承板 Air compressor supporting board 1
7 330-1002052B 惰齿轮轴 Idle gear shaft 1
8 6QA6-1002201 齿轮室 Gear housing 1
9 YC24-B1222 销 12X22 Pin 1
10 Q40114 垫圈 14 Washer 14 2
11 Q40314 垫圈 14 Washer 14 2
12 Q150B1455TF2 螺栓 M14X55 Bolt 2
13 Q40308 垫圈 8 Washer 8 2
14 Q/YC1820820TF2 螺栓 M8X20 Bolt M8X20 2
15 330-1002051A 正时惰齿轮 Timing idle gear 1
16 330-1002054 正时惰齿轮挡板 Timing idle gear baffle board 1
17 330-1002055 惰齿轮锁片 Idle gear locking plate 1
18 Q/YC1821018TF2 螺栓 M10X18 Bolt 2
19 6QA6-1002204A 齿轮室盖板垫片 Gear housing cover plate gasket 1
20 6QA6-1002203A 齿轮室盖板 Gear housing cover plate 1
21 Q150B0860 螺栓 M8X60 Bolt M8X60 1
22 Q1200855 螺柱 M8X55 Stud 3
23 Q340B08 螺母 M8 Nut M8 4
24 YC209-065090FR 油封 65X90 Oil seal 1 选装 optional
     YC209-C065090PR 油封 65X90 Oil seal 1 选装 optional
25 Q150B0825 螺栓 M8X25 Bolt M8X25 5
26 Q150B0510 螺栓 M5X10 Bolt 2
27 6105Q-1002039 上止点指针 TDC pointer 1
28 Q1200816 螺柱 M8X16 Stud 1
29 Q150B0816 螺栓 M8X16 Bolt M8X16 1
30 Q150B0830 螺栓 M8X30 Bolt 6
31 630-1002035A 喷油泵齿轮盖 Injection pump gear cover 1
32 J3200-1002206A 喷油泵齿轮盖垫片 Injection pump gear cover gasket 1
33 Q40305 垫圈 5 Washer 5 2
34 Q150B0850 螺栓 M8X50 Bolt 2
35 6105Q-1600011 扁销 Flat pin 1
36 Q150B0825TF2 螺栓 M8X25 Bolt M8X25 6
37 Q40308 垫圈 8 Washer 8 22
38 Q40108 垫圈 8 Washer 8 25

03、B7605-1003000/09 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 330-1003190BS4 后气缸盖组件 Rear Cylinder head subassembly 1
2 338-1003021A 前气缸盖罩 Front cylinder head cover 1
3 J3200-1003022 缸盖罩垫片 Cylinder head cover gasket 2
4 330-1003180BS4 前气缸盖组件 Front Cylinder head subassembly 1
5 330-1007019C 进气门座 Intake valve seat 6
6 430-1007018 气门导管 Valve guide pipe 12
7 330-1007021 排气门座 Exhaust valve seat 6
8 B3000-1003001ASF3-386 气缸盖垫片 Cylinder head gasket 1
9 J2000-1003019 气缸盖长螺栓 Cylinder head long bolt 2
10 A3100-1003037 垫圈（二） Washer 2
11 630-1003051B 气缸盖罩（II） Cylinder head cover 1
12 J2000-1003003 气缸盖螺栓 Cylinder head bolt 8
13 J2000-1003018 气缸盖短螺栓 Cylinder head short bolt 6
14 J2000-1003014 缸盖短螺栓（II） Cylinder head short bolt 6
15 6105QA-1003017D 垫圈 Washer 6
16 J2000-1003002 气缸盖长螺栓（I） Cylinder head long bolt 4
17 6105QA-1003088 气缸盖定位销套 Cylinder head dowel pin sleeve 4
18 B75J0-1002141 吊耳 Lifter 2
19 340-1013007 机油管夹 Oil pipe clip 1
20 B7605-1003048A 通气软管 Ventilation hose 1
21 Q67638 环箍 38 Loop hoop 38 1
22 D0300-1003260 上呼吸器组件 Upper breather subassembly 1
23 Q5002040 销 2X40 Pin 1
24 330-1003053 密封圈 Sealing ring 1

04、340-1004000/03 活塞连杆总成 Piston Connecting Rod Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 B3000-1004002 第一道气环 First air ring 6
2 B3000-1004017 第二道气环 Second air ring 6
3 B3000-1004100 油环总成 Oil ring assembly 6
 B3000-1004016* 活塞环组件 Piston ring subassembly 1
4 340-1004001 活塞 Piston 6
5 6105Q-1004019B 活塞销 Piston pin 6
6 Q43038 挡圈 38 Retaining ring 12
7 6105QA-1004050D 连杆总成 Connecting rod assembly 6
8 330-1004022 连杆轴瓦 Connecting rod bearing shell 12
   330-1004022-H 连杆轴瓦组件(红) Connecting rod bearing shell subassembly (red) 1
  330-1004022-L 连杆轴瓦组件(蓝) Connecting rod bearing shell subassembly (blue) 1

05、1640H-1005000/15 曲轴飞轮总成 Crankshaft& Flywheel Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 637-1005052 螺栓 Bolt 4
2 Q40310 垫圈 10 Washer 10 4
3 Q40110 垫圈 10 Washer 10 4
4 640-1005031B 曲轴-冷却器皮带轮 Crankshaft-cooler belt pulley 1
5 6105QA-1005052 起动爪 Starting dog 1
6 6QA1-1005044A 飞轮螺栓 Flywheel bolt 7
7 330-1005030B 皮带轮减振器总成 Belt pulley vibration damper assembly 1
8 6105Q-1005021 曲轴正时齿轮 Crankshaft timing gear 1
9 Q5511270 键 12X70 Key 1
10 B3000-1005001 曲轴 Crankshaft 1 选装 Optional
     B7800-1005001 曲轴 Crankshaft 1 选装 Optional
     6105Q-1005054C*-H 曲轴轴瓦组件(红) Crankshaft bearing shell subassembly (red) 1
     6105Q-1005054C*-L 曲轴轴瓦组件(蓝) Crankshaft bearing shell subassembly (blue) 1
11 J6000-1005003 上轴瓦（宽） Upper bearing shell(wide) 1
12 6105Q-1005058A 曲轴止推片 Crankshaft thrusting piece 4
13 J6000-1005004 下轴瓦（宽） Lower bearing shell (wide) 1
14 6105Q-1005054A 上轴瓦（窄） Upper bearing shell(narrow) 6
15 6105Q-1005055C 下轴瓦（窄） Lower bearing shell(narrow) 6
16 B9D00-1005360 飞轮及齿圈组件 Flywheel & gear ring subassembly 1
17 YC24-B1226 圆柱销 12X26 Straight pin 1

06、630-1006000A/02 凸轮轴总成 Camshaft Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 GB/T1096-C0828 键 C8×28 Key C8×28 1 易损件 EWP
2 630-1006015A 凸轮轴 Camshaft 1
3 Q150B1238TF2 螺栓 M12×38 Bolt M12×38 1
4 Q40312 垫圈 12 Washer 12 1
5 630-1006019 垫圈 Washer 1
6 6105Q-1006021 凸轮轴正时齿轮 Camshaft timing gear 1
7 Q/YC1820820TF2 螺栓 M8×20 Bolt M8×20 2
8 Q40308 垫圈 8 Washer 8 2
9 6105Q-1006016 凸轮轴止推片 Camshaft thrust plate 1
10 6105Q-1006017 隔圈—凸轮轴正时齿轮 Spacer-camshaft timing gear 1

07、330-1007000/08 气门挺杆总成 Valve Tappet Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 D30-1003103B 排气门 Exhaust valve 6
2 330-1007011D 进气门 Intake valve 6
3 150-1007021E 气门锁夹 Valve stem locks 24
4 D30-1003116 气门弹簧上座 Valve spring upper seat 12
5 M6600-1003105 气门杆油封 Valve stem seal 12
6 6105Q-1007023 气门内弹簧 Valve inner spring 12
7 6105Q-1007022 气门外弹簧 Valve outer spring 12
8 6105Q-1007091A 挺杆 Tappet rod 12
9 6105QA-1007081B 推杆 Push rod 12
10 A3000-1007074 通油管焊接件 Oil pipe weldment part 2
11 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 8
12 6105Q-1007073 接头螺栓 Joint bolt 4
13 Q350B12 螺母 M12 Nut M12 6
14 Q340B12 螺母 M12 Nut M12 6
15 A30-1007092 垫圈 Washer 6
16 6105QA-1007035A 摇臂轴座固定螺柱 Rocker-arm support stud 6
17 J3100-1007100B 摇臂轴部件 Rocker arm shaft part 2

08、311-1008100/07 & B7615-1008500/07 进气管部件 & 进气接管部件
        Intake Pipe & Intake Connecting Pipe Part

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q/YC198-20 螺塞 M20X1.5 Screw plug 2
2 B7615-1008102A 进气接管 Intake connecting pipe 1
3 Q150B0828 螺栓 M8X28 Bolt 6
4 Q40308 垫圈 8 Washer 8 16
5 Q40108 垫圈 8 Washer 8 16
6 B7503-1008105 加热器垫片 Heater gasket 1
7 640-1008101C 进气管 Air intake manifold 1
8 Q150B08110TF2 螺栓 M8X110 Bolt 12
   Q150B08120TF2 螺栓 M8X120 Bolt 6
   6105Q-3509013 垫圈 Washer 18
9 J5700-1008104B 垫片-进气管 Gasket-intake pipe 2
10 Q150B0825 螺栓 M8X25 Bolt 2

09、640-1008200/07 排气管部件 Exhaust Pipe Part

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q1841025TF2 螺栓 M10X25 Bolt 8
2 640-1008202 消声器垫片 Muffler gasket 1
3 640-1008204 排气管 Exhaust manifold 1
4 640-120106 消声器垫片组件 Muffler gasket subassembly 1
5 630-1008022A 排气管螺栓 Exhaust pipe bolt 12
6 D2000-1008250B 排气管垫片 Exhaust pipe gasket 6

10、 1640H-1009000/08 油底壳总成 Oil Sump Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 B7304-1009001 油底壳垫片 Oil sump gasket 1
2 1640H-1009020 油底壳焊接件 Oil sump welded part 1
3 Q/YC1820816TF2 螺栓 M8X16 Bolt 6
4 Q40308 垫圈 8 Washer 8 30
5 6105Q-3509013 垫圈 Washer 28
6 6105Q-1009030 放油塞总成 Oil release plug assembly 1
7 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 1
8 Q/YC1820820TF2 螺栓 M8×20 Bolt M8×20 24
9 D30-1009102A 垫圈 Washer 2
   YC51-1701 加机油量标签 Label 1

11、1640H-1010000/08 机油收集器总成 Oil Collector Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q/YC1820816TF2 螺栓 M8X16 Bolt M8X16 1
2 641-1010150 管夹支架焊接件 Pipe clip bracket weldment 1
3 Q/YC1820820TF2 螺栓 M8X20 Bolt 2
4 430-1010002 管夹 Pipe clamp 1
5 1640H-1010100 吸油管焊接件 Oil suction pipe weldment 1
6 6105QA-1010130B 滤网总成 Filter screen assembly 1
7 Q40008 垫圈 8 Washer 8 1
8 Q40308 垫圈 8 Washer 8 4
9 Q150B0860TF2 螺栓 M8X60 Bolt M8X60 1
10 B7503-1010150 垫片结合件 Gasket union part 1

12、B3000-1011000/06 机油泵总成 Oil Pump Subassembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 430-1011013 机油泵中间齿轮轴 Oil pump driven gear shaft 1
2 430-1011014 垫圈-中间齿轮 Washer-middle gear 1 易损件 EWP
3 GB/T276-6203 滚动轴承 6203 Rolling bearing 6203 2
4 Q43040 挡圈 40 Retainer 40 1 易损件 EWP
5 430-1011011 机油泵中间齿轮 Oil pump middle gear 1
6 430-1011012 间隔垫 Spacer 1
7 Q40310 垫圈 10 Washer 10 1
8 Q341B10 螺母 M10×1 Nut M10×1 1
9 B3000-1011020A 机油泵部件 Oil pump body 1
10 6105QA-1010150 垫片结合件 Gasket union part 2 易损件 EWP
11 Q1840822TF2 螺栓 M8×22 Bolt M8×22 2
12 430-1011200 机油出油管总成 Oil outlet pipe assembly 1
13 Q1840820TF2 螺栓 M8×20 Bolt M8×20 2
14 6105Q-1011015A 机油泵调整垫片 Oil pump adjusting washer 适量 Proper amount 易损件 EWP

13、1640H-1012000/06 机油粗滤器总成 Oil Strainer Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 YC208-B01900F O 形圈 2.65X19 O ring 2
2 644-1012001B 机油滤清器座 Oil filter seat 1
3 Q12010120 螺柱 M10X120 Stud 1
4 640-1012200B 机油滤清器部件 Oil filter part 1
5 Q40110 垫圈 10 Washer 10 2
6 Q40310 垫圈 10 Washer 10 2
7 Q340B10 螺母 M10 Nut M10 2
8 Q12010100 螺柱 M10X100 Stud 1
9 6105Q-1012001 纸滤卸油导管 Paper filter oil drain pipe 1
10 YC208-B02240F O 形圈 2.65X22.4 O ring 1

14、1640H-1013000/17 机油冷却器总成 Oil Radiator Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 1640H-1013008B 输水螺纹胶管 Water delivery corrugated hose 1
2 Q67658 环箍 58 Loop hoop 2
3 404-1013001 出水弯管接头 Water outlet siphon joint 1
4 6105Q-3509013 垫圈 Washer 4
5 Q40308 垫圈 8 Washer 8 4
6 Q150B0822 螺栓 M8X22 Bolt M8X22 4
7 1640H-1013100A 机油冷却器 Oil cooler 1
8 Q40110 垫圈 10 Washer 10 3
9 Q40310 垫圈 10 Washer 10 3
10 Q340B10 螺母 M10 Nut M10 3
11 340-1013004C 堵盖 Plug cap 1
12 Q/YC149-22 复合式密封垫圈 22 Compound seal washer 8
13 644-1013003 铰接螺栓 Hinge bolt 4
14 340-1013200A 出油管部件 Oil outlet pipe part 2
15 340-1013007 机油管夹 Oil pipe clip 2
16 340-1013003 水管接头 Water pipe joint 1
17 J99G2-1013070A 冷却器连接板焊接件 Cooler connecting plate weldment 1
18 Q150B1050 螺栓 M10X50 Bolt M10X50 3
19 Q618B03 螺塞 NPT 3/8 Plug NPT 3/8 1

15、311-1014000/05 呼吸器部件 Breather Parts

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 630-1003100A 加机油口盖组件 Oil filler cover subassembly 1
2 311-1014210 加机油口座焊接件 Oil filler seat weldment 1
3 Q150B0625 螺栓 M6X25 Bolt 4
4 Q40306 垫圈 6 Washer 6 4
5 Q40106 垫圈 6 Washer 6 4
6 6105Q-1014012 垫片 Gasket 1
7 6105Q-1014013 呼吸器壳体 Breather case block 1
8 6105Q-1014001A 呼吸器垫片 Breather gasket 1
9 Q40108 垫圈 8 Washer 8 2
10 Q40308 垫圈 8 Washer 8 2
11 Q150B0825 螺栓 M8X25 Bolt M8X25 2

16、B7615-1104000/08 供给系管路总成 Fuel Pipeline Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 BB6G3-11041F0 第六缸高压油管 Sixth cylinder high pressure fuel pipe 1
2 BB6G3-11041E0 第五缸高压油管 Fifth cylinder high pressure fuel pipe 1
3 BB6G3-11041D0 第四缸高压油管 Fourth cylinder high pressure fuel pipe 1
4 BB6G3-11041C0 第三缸高压油管 Third cylinder high pressure fuel pipe 1
5 BB6G3-11041B0 第二缸高压油管 Second cylinder high pressure fuel pipe 1
6 BB6G3-11041A0 第一缸高压油管 First cylinder high pressure fuel pipe 1
7 B7604-1104040A 回油软管总成 Oil return hose assembly 1
8 340-1104140A 两管夹组件 Double pipe clip subassembly 1
9 Q/YC149-14 复合式密封垫圈 14 Seal washer 14 12
10 636-1104090A 柴滤进油管总成 Fuel filter fuel inlet pipe assembly 1
11 6105Q-1104090B 柴滤器进油管总成 Fuel filter fuel inlet pipe assembly 2 选装 Optional
12 340-1104170 三管夹固定组件 Triple pipe clip fixing subassembly 1
13 340-1104160 两管夹固定组件 Double pipe clip fixing subassembly 1
14 630-1104403 油管 Fuel pipe 1 选装 Optional
15 630-1104305 柴滤进油管 I Fuel filter fuel inlet pipe 2 选装 Optional
16 6105Q-1104100B 喷油泵进油管总成 Fuel injection pump fuel inlet pipe assembly 1 选装 Optional

17、B7735-1105000/06 柴油滤清器总成 Fuel Filter Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q1201030 螺柱 M10X30 Stud 2
2 Q40210 垫圈 10 Washer10 2
3 Q40310 垫圈 10 Washer 10 2
4 Q340B10 螺母 M10 Nut M10 2
5 A3000-1105010 水分离器柴滤总成 Water separator fuel filter assembly 1
6 B7604-1105001B 柴油滤清器座 Fuel filter seat 1
7 Q150B1225 螺栓 M12X25 Bolt 2
8 Q40312 垫圈 12 Lock Washer 12 2
9 Q40112 垫圈 12 Lock Washer 12 2
10 B7604-1105200 旋装沉淀器 Rotational precipitator 1
11 Q150B0830 螺栓 M8X30 Bolt 2
12 Q40308 垫圈 8 Washer 8 2
13 Q40208 垫圈 8 Washer 8 2

18、B7615-1109000/02 空气滤清器总成 Air Filter Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q150B0820 螺栓 M8X20 Bolt M8X20 8
2 Q40308 垫圈 8 Washer 8 8
3 Q40108 垫圈 8 Washer 8 8
4 310-1109002 固紧带 Tension belt 4
5 6Ca-1013005 固紧轴 Tension shaft 2
6 6Ca-1013004 固紧销 Tension pin 2
7 640-1013006 螺栓 Bolt 2
8 1640H-1109100A 空气滤清器部件 Air filter part 1
9 640-1109003 衬垫 Cushion 2
10 310-1109010 支托焊件 Support welded part 2
11 Q676127 环箍 127 Loop hoop 2
12 111-1109004 增压器连接胶管 Turbocharger connecting hose 1
13 641-1109030 空滤器喉箍总成 Air filter pipe clamp assembly 1
14 340-1109006 进气封口盖 Intake sealing cover 1 出厂包装用 for factory package

19、B7606-1111000/08 喷油泵总成 Fuel Injection Pump Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 B7606-1111010A-493 喷油泵 Injection pump 1
 330-1111030-179 输油泵 Delivery pump 1
 330-1111040-179 提前器 Advancer 1
 330-1111-21-493 柱塞 Plunge 6
 340-1111-22-493 出油阀 Fuel outlet valve 6
2 Q150B0875 螺栓 M8X75 Bolt 4
3 Q40308 垫圈 8 Washer 8 4
4 GB/T849-8 垫圈 8 Washer 8 4
5 630-1111005A 喷油泵托架 Injection pump bracket 1
6 6105Q-1111006 调整垫片 Adjusting gasket 适量 proper amount
7 Q1841030TF2 螺栓 M10X30 Bolt 4
8 6105Q-1111007 弧面调整垫片 Cambered surface adjusting gasket 适量 proper amount
9 Q/YC149-12 复合式密封垫圈 12 Compound seal washer 2
10 330-1111360 回油管组件 Fuel return pipe subassembly 1
11 430-1111034 接头螺栓 Joint bolt 1
12 641-1111001 调速器附加手柄 Auxiliary handle of governor 1
13 YC5-0306 铆钉 3X6 Rivet 3X6 适量 Proper amount
14 6105Q-1111008 油量限位锁片 Fuel limiting key 2
15 6105Q-1111009 铅封铁丝 Detective wire 适量 Proper amount
16 Q150B0620 螺栓 M6X20 Bolt 2
17 Q40106 垫圈 6 Washer 6 2
18 Q40306 垫圈 6 Washer 6 2
19 Q340B06 螺母 M6 Nut M6 2

20、J3200-1112000/05 喷油器总成 Injector Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark

1 Q360B08 螺母 M8 Nut M8 12
2 330-1112041 喷油器螺柱 Bolt 12
3 Q40308 垫圈 8 Washer 8 12
4 J3200-1112010A 喷油器部件 Injector parts 6 选装 optional
 J3200-1112030A 喷嘴偶件 Nozzle matching part 6
 J3200-1112010 喷油器 Injector 6 选装 optional
 J3200-1112030 喷嘴偶件 Nozzle matching part 6
5 630-1112001 喷油器垫片 Injector gasket 适量 proper amount

21、B7615-1115000/01 断油机构总成 Fuel Shut-off Mechanism Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 Q340B06 螺母 M6 Nut M6 2
2 Q40106 垫圈 6 Washer 6 1 易损件 EWP
3 B7615-1115340 断油气缸组件 Fuel shut-off cylinder subassembly 1
4 Q40210 垫圈 10 Washer 1 易损件 EWP
5 B7615-1115350 断油气缸支架组件 Fuel shut-off cylinder bracket subassembly 1
6 Q218B0625 螺钉 M6X25 Screw 2
7 B7615-1111080 停油手柄支架 Fuel shut-off handle bracket 1
8 Q40306 垫圈 6 Washer 6 2 易损件 EWP
9 Q340B06 螺母 M6 Nut 2
10 Q1840815 螺栓 M8X15 Bolt 1
11 Q150B0814 螺栓 M8X14 Bolt 1
12 Q5002010 销 2X10 Pin 1
13 E0212-1111133 气管 Air pipe 1 易损件 EWP
14 E0212-1111132 管接头 Pipe connector 2

22、B7615-1201000/04 消声器总成 Muffler Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 640-1201300 排烟管喉箍总成 Smoke pipe hose clamp assembly 1
2 340-1109006 进气封口盖 Intake sealing cover 1
3 1640H-1201100E 消声器 Muffler 1

23、1640H-1303000/13 出水管总成 Water Outlet Pipe Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 6QA6-1303011B 节温器座盖 Thermostat seat cover 1
2 B8701-1306006 节温器盖垫片 Thermostat cover gasket 1
3 6105Q-1303003 节温器座 Thermostat seat 1
4 6105Q-1307016 水管接头 Water pipe joint 1
5 Q67627 环箍 27 Loop hoop 2
6 J3300-3509003 空压机进水胶管 Air compressor water inlet rubber pipe 1
7 6105Q-1306006 节温器座垫片 Thermostat seat gasket 1
8 Q1200822 螺柱 M8X22 Stud 3
9 B8701-1303042 出水支管垫片 Water outlet branch pipe gasket 6
10 Q/YC1820820 螺栓 M8X20 Bolt M8X20 12
11 640-1303040A 出水管组件 Water outlet pipe subassembly 1
12 Q618B04 螺塞 NPT1/2 Screw plug 1
13 Q618B03 螺塞 NPT3/8 Screw plug 1
14 Q1200825 螺柱 M8X25 Bolt M8X25 2
15 Q40108 垫圈 8 Washer 8 14
16 Q40308 垫圈 8 Washer 8 17
17 Q340B08 螺母 M8 Nut M8 5

24、6105QA-1305000/08 放水阀总成 Water Outlet Valve Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks

1 6105Q-1305015 放水阀操纵杆 Water drain valve operating rod 1
2 6105QA-1305020 支撑板 Supporting board 1
3 J1000-1305040 放水阀部件 Water drain valve part 1
4 Q5003220 销 3.2X25 Pin 1

25、340-1306000/02 调温器总成 Thermostat Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks

1 648-1306010A 蜡式调温器 Wax thermostat 1

26、1640H-1307000/06 水泵组件 Water Pump Subassembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks

1 6QAJ-1307010D 水泵部件 Water pump part 1
2 380-1307001A 水泵垫片 Water pump gasket 1
3 YC80-AV22-1535A 齿形汽车 V 带 Cog V belt of vehicle 1
4 Q150B0850TF2 螺栓 M8X50 Bolt 2
5 Q40308 垫圈 8 Washer 8 2
6 Q40108 垫圈 8 Washer 8 2

27、310-1308000/04 风扇部件 Fan Parts

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks

1 Q150B1045TF2 螺栓 M10X45 Bolt 4
2 Q40310 垫圈 10 Washer 8 4
3 Q40110 垫圈 10 Washer 8 4
4 398-1308010A 风扇 Fan 1
5 640-1308001 水泵-风扇垫块 Water pump-fan cushion block 1

28、1640H-1600000/03 飞轮壳总成 Flywheel Housing Assembly

序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks

1 Q1841230TF2 螺栓 M12X30 Bolt M12X30 3
2 YC24-B1224 圆柱销 12X24 Straight pin 1
3 YC209-100125FL 油封 100X125 Oil seal 1
 YC209-B100125PL 油封 100X125 Oil seal 1 选装 optional
 YC209-C100125PL 油封 100X125 Oil seal 1 选装 optional
4 Q1841250TF2 螺栓 M12X50 Bolt 3
5 6QA1-1600016 盖板-飞轮壳 Cover plate-flywheel case 1
6 Q40106 垫圈 6 Washer 6 1
7 Q40306 垫圈 6 Washer 6 1
8 Q150B0612 螺栓 M6X12 Bolt 1
9 6105Q-1600011 扁销 Flat pin 1
10 Q/YC198-18 螺塞 M18X1.5 Screw plug 1
11 Q/YC149-18 复合式密封垫圈 18 Compound seal washer 18 1
12 Q1841450TF2 螺栓 M14X50 Bolt 2
13 1640H-1600401A 飞轮壳 Flywheel case 1
14 Q61906 螺塞 NPT3/4 Screw plug 1

29、340-3509000/12 气制动空气压缩机总成 Pneumatic Air Compressor Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 6105Q-3509014 通气管 Ventilation pipe 1
2 Q67627 环箍 27 Loop hoop 2
3 630-3509030 进气管接头组件 Intake pipe joint subassembly 2
4 630-3509100A 空气压缩机 Air compressor 1
5 630-1002041A 空压机垫片 Air compressor gasket 1
6 6105Q-3509011 喷油泵传动齿轮 Injection pump driving gear 1
7 330-3509020D 气泵油泵机油管组件 Air pump oil pump oil pipe subassembly 1
8 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 4
9 6105Q-1007073 管接螺栓 Hinge bolt 2
10 641-3509001 气泵出气口接头 Air pump exhaust port joint 1

30、B7615-3701000/03 充电发电机总成 Generator Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 Q40108 垫圈 8 Washer 8 5
2 Q40308 垫圈 8 Washer 8 6
3 Q150B0830 螺栓 M8X30 Bolt 1
4 6QA6-3701032 发电机调节板 Generator adjusting board 1
5 6105Q-3509013 垫圈 Washer 1
6 397-3701100 充电发电机 Alternator 1
7 Q150B0822 螺栓 M8X22 Bolt M8X22 4
8 6QA6-3701020A 充电机支架焊接件 Generator bracket welded part 1
9 Q40110 垫圈 10 Washer 10 1
10 Q40310 垫圈 10 Washer 10 1
11 Q340B10 螺母 M10 Nut M10 1
12 Q150B10130 螺栓 M10X130 Bolt M10X130 1
13 Q150B0840 螺栓 M8X40 Bolt 1
14 Q340B08 螺母 M8 Nut M8 1

31、340-3708000/09 起动机总成 Starter Assembly

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 A3206-3708104A 起动机防护罩 Starter protecting cover 1
2 Q40312 垫圈 12 Lock Washer 12 3
3 Q150B1235 螺栓 M12X35 Bolt 3
4 B7617-3708100 起动机 Starter 1
 G5800-3708E-01-443 单向器 Isolator 1
 G5800-3708E-02-443 磁吸开关组件 Magnet switch subassembly 1
 G5800-3708E-03-443 继电器 Relay 1
 D30-1049337 尼龙扎带Ⅵ Nylon fasten belt 2

32、B7615-3800000/01 仪表、感应器总成 Instrument Sensor Assembly

序号 NO. 图 号 Part No. 名 称 Part Name 数量 Qty 备注 Remark

1 675-3800040 转速传感器 Speed sensor 1

33、B9D00-3904000/01 标牌 Data Plate

序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks

1 YC394-BB9D00 标牌 YC6B125-T11 Data plate 1
2 YC5-0306 铆钉 3X6 Rivet 3×6 4
