Yuchai Diesel Engine Water pump A3100-1307010F

We Offer Construction Machinery Spare Parts Worldwide. Online Payment isn't working now, pls contact per Whatsapp or Email, thanks

Full Range Spare Parts

Yuchai Diesel Engine Water pump A3100-1307010F

1 / 1

0% OFF

Qty

Product Description

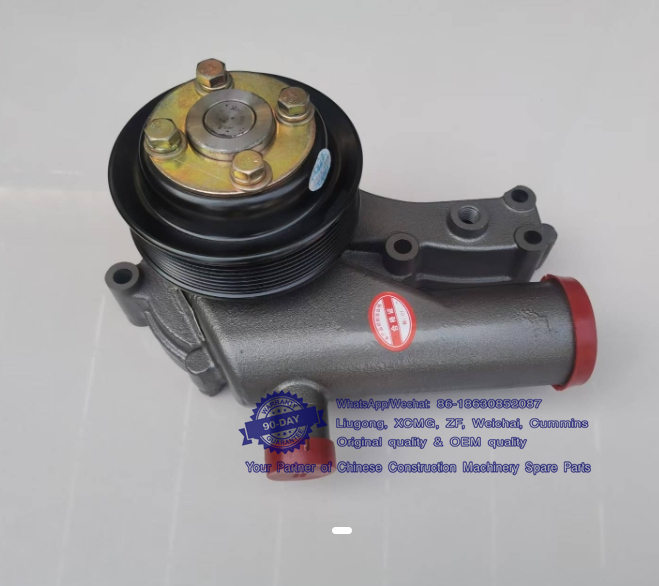

Yuchai Diesel Engine Water pump A3100-1307010F

Product Specification:

Part Name: Yuchai Diesel Engine Water pump A3100-1307010F
Part Number/OE Number: A3100-1307010F
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump A3100-1307010F will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days

Parts Catalog of YC6J220-50(J5LSA-T62)

目录 CONTENT

序号 No.

图号 Parts No.

名称

Part Name

J63HA-1001000/01

发动机悬置总成

Engine suspension assembly

J01QA-1002000/02

气缸体总成

Cylinder Block Assembly

J01QA-1002200/05

齿轮室部件

Gear Housing Parts

J0200-1003000/01

气缸盖及气缸盖罩总成

Cylinder Head & Cylinder Head Cover Assembly

J0100-1004000/05

活塞及连杆总成

Piston & Connecting Rod Assembly

J6000-1005000/02

曲轴减振器总成

Crankshaft Vibration Damper Assembly

J5600-1006000/06

凸轮轴总成

Camshaft Assembly

J5600-1007000/05

配气机构总成

Valve Train Assembly

J5R00-1008100/06 &

J5J9A-1008500/01

进气管部件 &

进气接管部件

Intake Manifold Parts &

Intake Connecting Pipe Part

J61SA-1008200/06 &

J61SA-1008400/01

排气管部件 &

排气管护罩部件

Exhaust Manifold Parts &

Exhaust Pipe Shield Parts

A0100-1009000/05

油底壳总成

Oil Sump Assembly

A0200-1010000/04

机油集滤器总成

Oil Strainer Assembly

A0200-1011000/02

机油泵总成

Oil Pump Assembly

A3100-1012000/02

机油滤清器总成

Oil Filter Assembly

A3519-1013000/04

机油冷却器总成

Oil Cooler Assembly

J6100-1014000/01

曲轴箱通风装置总成

Crankcase Ventilation Device Assembly

J62QA-1028000/02

油标尺总成

Oil Dipstick Assembly

J5600-1104000/32

供给系管路总成

Fuel Supply Pipeline Assembly

J63SB-1105000/02

柴油滤清器总成

Fuel Filter Assembly

J5600-1111000/06

喷油泵总成

Fuel Injection Pump Assembly

J0100-1112000/03

喷油器总成

Fuel Injector Parts

J5LSB-1118000/01

增压器总成

Turbocharger Assembly

631-1305000/08

放水开关总成

Water Drain Assembly.

J030M-1306000/01

调温器总成

Thermostat Assembly

A0100-1307000/02

水泵总成

Water Pump Assembly

J40KC-1600000/04

动力输出总成

Power Output Assembly

J03SA-3407000/02

转向泵总成

Steering Pump Assembly

J01SB-3509000/04

气制动空气压缩机总成

Pneumatic Air Compressor Assembly

J620C-3701000/11

发电机总成

Alternator Assembly

G6098-3708000/02

起动机总成

Starter Assembly

LA1YA-3800000/01

仪表、感应器总成

Instrument Sensor Assembly

J5LSD-3823000/02

控制系统总成

Controlling System Assembly

J0200-3904000/01

铭牌

Data Plate

1、J63HA-1001000/01--发动机悬置总成 Engine Suspension Assembly

序号 No. 图号 Part No. 名称 Part Name 数量 Qty. 备注 Remarks

1 J62AA-1002171 前悬置左支架 Front suspension left bracket 1

2 A88-1002172 前悬置右支架 Front suspension right bracket 1

2、J01QA-1002000/02 气缸体总成 Cylinder Block Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1002370F 惰齿轮润滑油管 Idler gear lubrication oil pipe 1

2 Q/YC901-1C0810 铰接螺栓 M8X1 Hinged Bolt M8X1 1

3 Q/YC149-8 复合式密封垫圈 8 Compound Seal ring 8 3 易损件 EWP

4 Q/YC901-1C0610 铰接螺栓 M6X1 Hinged Bolt M6X1 1

5 Q/YC149-6 复合式密封垫圈 6 Compound Seal ring 6 2 易损件 EWP

6 Q618B01 螺塞 NPT 1/8 Screw plug NPT 1/8 1

7 J5600-1002052 惰齿轮轴 Idler gear shaft 1

8 Q61508 螺塞 M8X1 Screw plug M8X1 1

9 6105QA-1002011 凸轮轴衬套 Camshaft bushing 1

10 A3000-1002051 正时惰齿轮 Timing idle gear 1

11 Q150B1055TF2 螺栓 M10X55 Bolt M10X55 3

12 A3100-1002054A 正时惰齿轮挡板 Timing idler gear baffle plate 1

13 6105Q-1002067 主油道密封塞 Main oil gallery closing plug 1

14 YC208-B01600F O 形圈 2.65X16 O ring 2.65x16 1 易损件 EWP

15 L3000-1002011 凸轮轴衬套 Camshaft bushing 7

16 A3000-1002063B 气缸套封水圈 Cylinder cover water sealing ring 6 易损件 EWP

17 A3000-1002063 气缸套封水圈 Cylinder cover water sealing ring 6 易损件 EWP

18 J0100-1002106 气缸套 Cylinder liner 6

19 J6000-1002114 气缸体 Cylinder block 1

J6000-1002170 气缸体组件 Cylinder block subassembly 1

20 J5600-1111304 接头 Joint 1

21 6105Q-1014001A 呼吸器垫片 Breather gasket 1 易损件 EWP

22 A7100-1319K-0 盖板 Cover bar 1

23 Q1840816 螺栓 M8X16 Bolt M8X16 2

24 B0100-1002104 铝堵 Aluminum block 2

25 Q/YC198-14 螺塞 M14X1.5 Screw plug M14X1.5 1

26 Q/YC149-14 复合式密封垫 14 Compound seal spacer 14 1 易损件 EWP

27 YC24-0820 圆柱销 8×20 Straight pin 2

28 A0100-1002103 凸轮轴端盖垫片 Crankshaft end cover gasket 1 易损件 EWP

29 A3100-1002102 凸轮轴端盖 Crankshaft end cover 1

30 Q1840816 螺栓 M8X16 Bolt M8X16 3

31 6105Q-1002110 主油道堵塞 Main oil gallery block 1

32 J5600-1002740 喷嘴焊接件 Injecting nozzle weldment 6

33 430-1002163 垫圈 Washer 6

34 G0100-1002162A 过油螺栓 Oil hollow bolt 6

35 YC24-B0408 圆柱销 4×8 Stud pin 4×8 2

36 A30-1002021 主轴承螺栓 Main bearing bolt 14

37 A30-1002019 主轴承螺栓垫圈 Main bearing bolt washer 14

38 A30-1002012A 前主轴承盖 Front main bearing cover 1

39 A30-1002014 主轴承盖 Main bearing cover 5

40 J5600-1002013 中间主轴承盖 Middle main bearing cover 1

3、J01QA--1002200/05 齿轮室部件 Gear Housing Parts

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 Q1841080TF2 螺栓 M10X80 Bolt M10X80 1

2 L6200-1002450 张紧皮带轮组件 Tension belt parts 1

3 Q340B08 螺母 M8 Nut M8 3

4 Q40308 垫圈 8 Washer 8 9

5 Q40108 垫圈 8 Washer 8 3

6 Q1200885 螺柱 M8X85 Bolt stud M8X85 2

7 A0J00-1002201 齿轮室 Gear house 1

8 A0100-1002202 齿轮室垫片 Gear housing gasket 1 易损件 EWP

9 Q1200875 螺柱 M8X75 Bolt stub M8X75 1

10 L3000-1002084A 空压机惰齿轮座 Air compressor idler gear seat 1

11 A3000-1002041 空压机惰齿轮组件 Air compressor idler gear subassembly 1

12 231-1002087 惰齿轮减磨板 Idler gear wear reduction plate 1

13 J0100-1002203 齿轮室盖 Gear chamber cover 1

14 Q150B0825TF2 螺栓 M8X25 Bolt M8X25 6

15 Q1840820TF2 螺栓 M8X20 Bolt M8X20 5

16 YC208-B02000F O 形圈 2.65X20 O-ring 2.65X20 1 易损件 EWP

17 A3000-1002085B 惰齿轮座螺栓 Idler gear seat bolt 1

18 J5600-1002306 惰齿轮轴 Idler gear shaft 1

19 Q/YC149-8 复合式密封垫圈 8 Compound Seal washer 8 3 易损件 EWP

20 Q1840825TF2 螺栓 M8X25 Bolt M8X25 5

21 YC208-B04250F O 形圈 2.65X42.5 O-ring 2.65X42.5 1 易损件 EWP

22 YC24-1230 圆柱销 12X30 Straight Pin 12X30 2

23 J5600-1002350 惰齿轮组件 Idler gear subassembly 1

24 J5600-1002311 惰齿轮防磨板 Idler wear plate 1 易损件 EWP

25 Q/YC207-0816 螺栓 M8X16 Bolt M8X16 6

26 Q1840850TF2 螺栓 M8X50 Bolt M8X50 2

27 Q1841450 螺栓 M14X50 Bolt M14X50 2

28 YC209-C070090PR 油封 70X90 Oil seal 70X90 1

29 Q1840875TF2 螺栓 M8X75 Bolt M8X75 1

30 J0100-1002206A 喷油泵齿轮盖板垫片 Injection pump gear cover plate gasket 1 易损件 EWP

31 J62SB-1002250 喷油泵齿轮盖 Injection pump gear cover 1

32 Q1840885 螺栓 M8X85 Bolt M8X85 4

33 Q1840815 螺栓 M8X15 Bolt M8X15 5

34 150-1003040F 加机油口盖组件 Oil filler cap assembly 1

4、J0200--1003000/01 气缸盖及气缸盖罩总成 Cylinder Head & Cylinder Head Cover Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 L3000-1007013 气门锁夹 Valve lock key 48 易损件 EWP

2 J5600-1003116 气门弹簧上座 Valve spring upper seat 24 易损件 EWP

3 J5600-1003106 气门弹簧 Valve spring 24 易损件 EWP

4 L3000-1003105 气门杆油封 Valve stem seal 24 易损件 EWP

5 J5600-1003104 气门导管 Valve guide 24 易损件 EWP

6 L3000-1003036A 前吊耳 Front engine eye 1

7 Q1841225TF2 螺栓 M12×25 Bolt M12×25 5

8 J0100-1003201 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP

9 J5600-1003171A 气缸盖 Cylinder head 1

J5600-1003170 气缸盖组件 Cylinder head subassembly 1

10 A1A00-1003001-C64 气缸盖垫片 Cylinder head gasket 1 易损件 EWP

11 J5600-1003173A 进气门座圈 Air intake seat ring 12 易损件 EWP

12 J5600-1003111 进气门 Air intake valve 12 易损件 EWP

13 J5600-1003174A 排气门座圈 Air exhaust seat ring 12 易损件 EWP

14 J5600-1003103 排气门 Air exhaust valve 12 易损件 EWP

15 A30-1003035A 缸盖短螺栓 Cylinder cover short bolt 26 易损件 EWP

16 Q40306 垫圈 6 Washer 9

17 Q150B0612 螺栓 M6X12 Bolt M6X12 9

18 YC7-30 塞片 30 Shim 30 14

19 L3000-1003206 瓦塄钢丝团 Corrugated steel wire ball 1

20 Q61904 螺塞 NPT 1/2 Bolt plug NPT1/2 6

21 L3000-1003151 后吊耳 Rear engine eye 1

22 J5600-1003270 盖板组件 Cover board subassembly 1

23 Q1840830 螺栓 M8X30 Bolt M8X30 17

24 J0100-1003205A 气缸盖罩 Cylinder head cover 1

25 J0100-1003248 加机油口垫片 Oil filler hole gasket 1 易损件 EWP

26 Q1840820 螺栓 M8X20 Bolt M8X20 4

27 150-1003043C 密封圈 Sealing ring 1

28 150-1003041F 加机油口盖 Oil filler hole cover 1

29 J5600-1003243 加机油口 Oil filler hole 1

30 YC208-B02580F1 O 形圈 2.65X25.8 O ring 2.65x25.8 6 易损件 EWP

31 J5600-1003176 喷油器铜套 Fuel injector copper sleeve 6

32 6105QA-1003088 气缸盖定位销套 Cylinder head locating pin bushing 2

5、J0100-1004000/05 活塞及连杆总成 Piston & Connecting Rod Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J0100-1004002 气环 Air ring 6 易损件 EWP

2 J0100-1004003 刮油环 Oil scraper ring 6 易损件 EWP

3 J0100-1004100 油环部件 Oil ring parts 6 易损件 EWP

J0100-1004002* 活塞环总成 Piston ring assembly 6

4 J0100-1004001 活塞 Piston 6 易损件 EWP

5 A30-1004019 活塞销 Piston pin 6

6 Q43040 挡圈 40 Retaining ring 40 12 易损件 EWP

7 A3000-1004200A 连杆部件 Connecting rod parts 6

8 A30-1004005 连杆轴瓦 Connecting rod bearing shell 12 易损件 EWP

6、J6000--1005000/02 曲轴减振器总成 Crankshaft Vibration Damper Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 不带

2 不带

3 A3100-1005034A 皮带轮螺栓 Belt pulley bolt 6

4 L3000-1005017 组合垫圈 Compound washer 6

5 J5600-1005200C 硅油减振器部件 Silicone oil vibration damper parts 1 选装 optional

A0A00-1005200 硅油减振器部件 Silicone oil vibration damper parts 1 选装 optional

6 J6000-1005003 曲轴上止推轴瓦 Crankshaft thrust bearing(upper) 1

7 475D-1005054A 主轴瓦（上） Main bearing shell (upper) 6

8 YC24-B1226 圆柱销 12×26 Straight Pin 12×26 1

9 475D-1005055A 主轴瓦（下） Main bearing shell (lower) 6

10 J6000-1005004 曲轴下止推轴瓦 Crankshaft thrust bearing (lower) 1

11 J4200-1005001B 曲轴 Crankshaft 1

12 A3100-1005018 扁销 Flat pin 2

13 A3100-1005021B 曲轴正时齿轮 Crankshaft timing gear 1

7、J5600--1006000/06 凸轮轴总成 Camshaft Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1006001B 凸轮轴 Camshaft 1

2 Q5500519 键 5×19 Key 5×19 1

3 L3000-1006005A 隔圈 Space ring 1

4 L3000-1006003A 凸轮轴止推垫片 Camshaft thrust gasket 1

5 Q/YC207-0820 螺栓 M8×20 Bolt M8×20 2

6 J5600-1006002 凸轮轴正时齿轮 Camshaft timing gear 1

7 YC24-0516 圆柱销 5X16 Straight pin 5X16 1

8 J5600-1006008D 凸轮轴信号轮 Camshaft signal wheel 1

9 L3000-1006007A 凸轮轴螺栓 Camshaft bolt 1

8、J5600--1007000/05 配气机构总成 Valve Train Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 YC208-A00800F O 形圈 1.8×8 O-ring 1.8×8 6 易损件 EWP

2 A3000-1007001 挺柱 Tappet 12

3 L3000-1007028C 气门桥 Valve bridge 12

4 J5600-1007080A 气门推杆组件 Valve push rod parts 12

5 Q/YC207-1075 螺栓 M10×75 Bolt M10×75 18

6 L3000-1007030D 摇臂座组件 Rocker-arm seat parts 6

9、J5R00-1008100/06 进气管部件&J5J9A--1008500/01 进气接管部件

Intake Manifold Parts & Intake Connecting Pipe Parts

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1008104C 进气管垫片 Air intake manifold gasket 6 易损件 EWP

2 530-1009002 垫圈 Washer 24

3 Q1841065TF2 螺栓 M10X65 Bolt M10X65 4

4 Q18410100TF2 螺栓 M10X100 Bolt M10X100 12

5 Q1841090TF2 螺栓 M10×90 Bolt M10×90 8

6 J5J00-1008101B 进气管 Air intake pipe 1

7 Q1201070 螺柱 M10×70 Stud M10×70 4

8 Q40110 垫圈 10 Washer 10 4

9 Q40310 垫圈 10 Washer 10 4

10 Q340B10 螺母 M10 Nut M10 4

11 J5600-1008102B 进气接管 Air Intake connecting pipe 1

12 A6000-1015050 加热器 Heater

13 J0100-1008105A 进气接管垫片 Air Intake connecting pipe gasket 1 易损件 EWP

10、J61SA-1008200/06 排气管部件&J61SA-1008400/01 排气管护罩部件

Exhaust Manifold Parts & Exhaust Pipe Shield Parts

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1008026 螺栓套 Bolt sleeve 18

2 YC3-1075TF2 螺栓 M10×75 Bolt M10×75 18

3 J5600-1008217C 排气支管 Exhaust branch pipe 2

4 LN100-1008214 后排气管罩 Rear exhaust pipe cover 1

5 J5600-1008223A 密封环 Seal ring 8 易损件 EWP

6 J65D1-1008226 螺栓套 Bolt sleeve 4

7 YC3-1045TF2 螺栓 M10X45 Bolt M10×45 4

8 YC3-1025TF2 螺栓 M10X25 Bolt M10X25 2

9 LN100-1008218 排气中间管 Exhaust middle pipe 1

10 J5600-1008250B 排气管垫片组件 Exhaust manifold washer assy. 6 易损件 EWP

11 Q1840812 螺栓 M8×12 Bolt M8×12 8

12 J62AA-1008213B 前排气管罩 Front exhaust pipe cover 1

11、A0100-1009000/05 油底壳总成 Oil Sump Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 Q/YC1820820TF2 螺栓 M8X20 Bolt M8X20 26

2 Q40308 垫圈 8 Washer 8 30

3 6105Q-3509013 垫圈 Washer 26

4 6105Q-1009032A 放油塞磁铁 Oil drainage magnet 1

5 Q/YC149-27 复合式密封垫圈 27 Seal washer 27 1 易损件 EWP

6 6105Q-1009031C 放油塞 Oil drainage 1

7 Q/YC1820816TF2 螺栓 M8X16 Bolt M8X16 4

8 A30-1009040C 油底壳组件 Oil sump subassembly 1

9 B7304-1009001 油底壳垫片 Oil sump gasket 1 易损件 EWP

10 D30-1009102A 垫圈 Washer 4

12、A0200-1010000/04 机油集滤器总成 Oil Strainer Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 430-1010150 垫片结合件 Assembled washer 1 易损件 EWP

2 Q40108 垫圈 8 Washer 8 2

3 Q40308 垫圈 8 Washer 8 3

4 Q150B0880TF2 螺栓 M8X80 Bolt M8X80 2

5 A0200-1010100 进油管焊接件 Oil inlet pipe weldment unit 1

6 6105QA-1010130B 滤网总成 Screener assembly 1 易损件 EWP

7 Q150B0820TF2 螺栓 M8X20 Bolt M8X20 2

8 6105Q-3509013 垫圈 Washer 1

13、A0200--1011000/02 机油泵总成 Oil Pump Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 A30-1011013 机油泵中间齿轮轴 Oil pump driven gear shaft 1

2 430-1011014 垫圈-中间传动齿轮 Washer-middle transmission gear 1

3 GB/T276-6203 滚动轴承 6203 Washer-middle transmission gear 2 易损件 EWP

4 Q43040 挡圈 40 Retaining ring 40 1

5 430-1011011 机油泵中间齿轮 Oil pump middle gear 1

6 Q150B1050TF2 螺栓 M10X50 Bolt M10X50 2

7 Q40310 垫圈 10 Lock Washer 10 3

8 Q40110 垫圈 10 Lock Washer 10 2

9 6105QA-1010150 垫片组件 Assembled washer 2 易损件 EWP

10 Q40108 垫圈 8 Washer 8 4

11 Q40308 垫圈 8 Washer 8 4

12 Q218B0828TF2 螺钉 M8X28 Bolt M8X28 4

13 A0200-1011240 机油出油管 Oil outlet pipe parts 1

14 A1A00-1011100 机油泵部件 Oil pump parts 1

15 6105Q-1011015A 机油泵调整垫片 Oil pump adjusting washer 适量 Proper amount 易损件 EWP

16 Q341B10 螺母 M10X1 Nut M10X1 1

17 430-1011012 间隔垫 Spacer 1

14、A3100--1012000/02 机油滤清器总成 Oil Filter Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 430-1012020B 机油滤清器 Oil filter 1 易损件 EWP

15、A3519--1013000/04 机油冷却器总成 Oil Cooler Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 A0100-1013106 冷却器盖垫片 Oil cooler gasket 1 易损件 EWP

2 A3000-1013020 机油冷却器芯 Oil cooler core 1

3 A3100-1013010D 冷却器盖 Oil cooler 1

4 Q1840875 螺栓 M8X75 Bolt M8X75 7

5 Q1840880 螺栓 M8X80 Bolt M8X80 3

6 A1A00-1013170A 调压阀组件 Pressure regulating valve 1

7 Q1840825 螺栓 M8X25 Bolt M8X25 14

8 Q1840855 螺栓 M8X55 Bolt M8X55 2

9 Q18408110 螺栓 M8X110 Bolt M8X110 1

10 Q1841425 螺栓 M14X25 Bolt M14X25 1

11 Q1840850 螺栓 M8X50 Bolt M8X50 7

12 Q1840820 螺栓 M8X20 Bolt M8X20 4

16、J6100-1014000/01 曲轴箱通风装置总成 Crankcase Ventilation Device Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 Q67645 环箍 45 Hoop 45 2

2 J5600-1014049A 通气管Ⅰ Ventilation pipe Ⅰ 1

3 Q67638 环箍 38 Hoop 38 3

4 J5600-1014100A 离心式油气分离器 Centrifugal fuel gas separator 1

5 Q1841016 螺栓 M10×16 Bolt M10×16 2

6 J6100-1014025 回油胶管 Oil return soft pipe 1

7 Q67616 环箍 16 Hoop 16 2

8 J3312-1014005 管夹 Pipe clamp 1

9 J5600-1014003A 通气软管 Ventilation soft pipe 1

10 Q1840816 螺栓 M8×16 Bolt M8×16 1

11 J61YD-1014070 呼吸器回油管焊接件 Breather oil return pipe welded part 1

17、J62QA--1028000/02 油标尺总成 Oil Dipstick Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J41J1-1009080 油标尺焊接件 Oil dipstick weldment 1

2 Q340B08 螺母 M8 Nut M8 2

3 Q40308 垫圈 8 Washer 8 2

4 Q40108 垫圈 8 Washer 8 2

5 J62QA-1009009 油标尺支撑板 Oil dipstick supporting plate 1

6 Q1840820 螺栓 M8X20 Bolt M8X20 2

7 J62QA-1028090 油标尺套管组件 Oil dipstick sleeve pipe subassembly 1

18、J5600--1104000/32 供给系管路总成 Fuel Supply Pipeline Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 L3000-1104131 连接管螺栓 Connecting hose bolt 6

2 J5600-1104050 高压连接管组件 High-pressure connecting hose subassembly 6

3 J5600-1104100A 高压油管部件 High-pressure oil pipe parts 1 易损件 EWP

4 430-1111034 接头螺栓 Connecting bolt 2

5 Q/YC149-12 复合式密封垫圈 12 Compound Seal washer 12 4 易损件 EWP

6 J5600-1104C00C 共轨管回油管部件 Common rail pipe oil return pipe parts 1 易损件 EWP

7 J6J00-1104200 回油管部件 Oil return pipe parts 1 易损件 EWP

8 J5600-1104260 回油管管夹支架组件 Oil return pipe clamp bracket subassembly 1

9 J5600-1104900B 进油管部件 Oil inlet pipe parts 1 易损件 EWP

10 Q/YC149-16 复合式密封垫圈 16 Compound Seal washer 16 12 易损件 EWP

11 Q/YC901-1C1615 铰接螺栓 M16×1.5 Hinge Bolt M16×1.5 4

12 J5600-1104504C 燃油分配器支架 Fuel distributor bracket 1

13 Q1841025TF2 螺栓 M10×25 Bolt M10×25 2

14 M1000-1104006 防尘套 Dust proof sleeve 2

15 J5600-1104541C 燃油分配器 Fuel distributor 1

16 J5600-1104404 过渡接头 Adapt connector 1

17 Q/YC1820840 螺栓 M8×40 Bolt M8×40 1

18 Q/YC149-10 复合式密封垫圈 10 Compound Seal washer 10 2 易损件 EWP

19 M3000-1002701A 过油螺栓 Oil hollow bolt 1

20 J5600-1104F00D ECU 至输油泵油管部件 Pipe parts from oil transfer pump to ECU fuel pipe 1

21 J5600-1104A00B 油泵溢油油管部件 Fuel pump spillway pipe parts 1 易损件 EWP

22 J5600-1104400D 柴滤器至喷油泵油管部件 Pipe parts from fuel filter to fuel injection pump 1 易损件 EWP

23 J5600-1104300D 输油泵至柴滤器油管部件 Fuel pipe parts between oil transfer pump and fuel filter 1 易损件 EWP

24 J5600-1104C10 管夹支架组件 Clamp bracket parts 1

25 J5600-1104304C 接头 Joint 2

26 YC208-B01400F O 形圈 2.65X14 O-ring 2.65X14 2 易损件 EWP

27 G5800-1104001E 过渡接头 Adapt connector 1

28 J5600-1104080E 油泵至油轨油管部件 Fuel pipe parts from fuel pump to fuel rail pipe 1 易损件 EWP

29 Q1841020TF2 螺栓 M10×20 Bolt M10×20 2

30 J5600-1104205 接头 Connector 6

31 Q/YC149-8 复合式密封垫圈 8 Compound Seal washer 8 12 易损件 EWP

19、J63SB--1105000/02 柴油滤清器总成 Fuel Filter Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 G5800-1105100C 柴油滤清器部件 Fuel filter assembly 1 易损件 EWP

G5800-1105001A 柴油滤清器座 Fuel filter seat 1

G5800-1105140C 滤芯组件 Fuel filter element subassembly 1 易损件 EWP

2 Q1841025TF2 螺栓 M10×25 Bolt M10×25 2

3 Q/YC901-1C1615 铰接螺栓 M16X1.5 Hinged bolt M16X1.5 2

4 Q/YC149-16 复合式密封垫圈 16 Compound seal washer 16 2 易损件 EWP

5 J5600-1105300D 柴油预滤器部件 Fuel pre-filter parts 1

20、J5600-1111000/06 喷油泵总成 Fuel Injection Pump Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1111003B 燃油喷射泵齿轮 Fuel injection pump gear 1

2 J5600-1111001 燃油喷射泵连接盘 Fuel injecting pump terminal pad 1

3 YC208-B05600F O 形圈 2.65X56 O-ring 2.65X56 1 易损件 EWP

4 G2100-1111100-A38 喷油泵 Fuel injection pump 1

G2100-1111140-A38 输油泵 Fuel pump 1

G2100-1111090-A38 溢流阀 Overflow valve 1

G2100-1111-61-A38 计量阀 Metering valve 1

5 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 3 易损件 EWP

6 Q1840845TF2 螺栓 M8X45 Bolt M8X45 3

7 J5600-1111A00 共轨管部件 Common rail pipe parts 1

8 Q1840825TF2 螺栓 M8X25 Bolt M8X25 1

9 Q1840820TF2 螺栓 M8X20 Bolt M8X20 2

21、J0100-1112000/03 喷油器总成 Fuel Injector Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J5600-1112001D 喷油器垫片 Injector gasket 适量 Certain quantity 易损件 EWP

2 J0100-1112100A-A38 喷油器部件 Injector parts 6

3 J5600-1112003 螺柱 Bolt 6

4 J5600-1112005D 固定板 Locking plate 6

5 J5600-1112002 垫圈 Washer 6

6 J5600-1112008 螺母 Nut 6

22、J5LSB--1118000/01 增压器总成 Turbocharger Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 L3000-1118060 管夹支架组件 Clamp bracket parts 1

2 J01YA-1118240A 进油管焊接组件 Turbocharger oil inlet soft pipe 1

3 A30-1118021 进油软管接头 Oil inlet connector 1

4 Q/YC149-14 复合式密封垫圈 14 Compound Seal washer14 1 易损件 EWP

5 M3600-1118301A 垫片 Gasket 1 易损件 EWP

6 L3002-1118340C 回油管焊接组件 Oil return pipe weldment parts 1

7 YC208-B01700F O 型圈 2.65×17 O ring 2.65x17 2 易损件 EWP

8 475D-1002071B 回油接头 Oil return joint 1

9 Q/YC149-24 复合式密封垫圈 24 Compound seal washer24 1 易损件 EWP

10 Q150B0828TF2 螺栓 M8×28 Bolt M8×28 2

11 Q40308 垫圈 8 Washer 8 2

12 6105Q-3509013 垫圈 Washer 2

13 Q340B10 螺母 M10 Nut M10 2

14 Q40110 垫圈 10 Washer 10 2

15 L3000-1118002 增压器垫片 Turbocharger gasket 1 易损件 EWP

16 150-1118001 双头螺柱 Threaded stud 4

17 M3000-1118206B 螺母 Nut 4

18 G0100-1118504 涡轮后卡环 Turbocharger rear snap ring 2

19 G0100-1118073A 涡轮后接管垫片 Gasket 1 易损件 EWP

20 Q1841045TF2 螺栓 M10×45 Bolt M10×45 2

21 G3D00-1118201 垫片 Gasket 1

23 475D-1118211A 增压器进油接头 Turbocharger Oil inlet connector 1

24 Q1840820TF2 螺栓 M8×20 Bolt M8×20 2

25 Q40308 垫圈 8 Washer 8 2

26 JB100-1118100-135 增压器 Turbocharger 1

27 J54YA-1118503 涡壳隔热罩 Turbine cover heat shield 1

23、631-1305000/06 放水开关总成 Water Drain Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 J1000-1305040 放水阀部件 Water Drain valve parts 1

2 Q5003220 销 3.2X20 Pin 3.2X20 1

3 150-1305015 操纵杆 Holding rod 1

24、J030M--1306000/01 调温器总成 Thermostat Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 Q67650 环箍 50 Hoop 50 2

2 J5600-1306005A 回水胶管 Water return plastic pipe 1

3 Q618B02 螺塞 NPT 1/4 Screw plug NPT 1/4 1

4 J0100-1306006 节温器座垫片 Thermostat pedestal gasket 1 易损件 EWP

5 J5600-1306003J 节温器座 Thermostat seat 1

6 150-1306013B 节温器盖垫片 Thermostat seat cover gasket 1 易损件 EWP

7 Q1840845TF2 螺栓 M8×45 Bolt M8×45 2

8 Q1840870TF2 螺栓 M8×70 Bolt M8×70 2

9 Q618B03 螺塞 NPT 3/8 Screw plug NPT 3/8 1

10 Q618B04 螺塞 NPT 1/2 Screw plug NPT 1/2 1

11 Q/YC149-36 复合式密封垫圈 36 Compound Seal washer 36 1 易损件 EWP

12 G4607-1306008B 过渡接头 Adapt connector 1

13 Q618B06 螺塞 NPT 3/4 Screw plug NPT 3/4 1

14 Q/YC198-14 螺塞 M14×1.5 Screw plug M14×1.5 1

15 Q/YC149-14 复合式密封垫圈 14 Compound Seal washer14 1 易损件 EWP

16 291-1306028A 放气接头 Air Bleeder pipe joint 1

17 G5BQA-1306004 蜡式节温器 Thermostat 2

18 156-1306012 节温器盖 Thermostat cover 1

19 Q1200825 螺柱 M8×25 Bolt M8×25 4

20 Q40108 垫圈 8 Washer 8 4

21 Q40308 垫圈 8 Washer 8 4

22 Q340B08 螺母 M8 Nut M8 4

25、A0100--1307000/02 水泵总成 Water Pump Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 A0100-1307001 水泵垫片 Water pump gasket 1 易损件 EWP

2 A3100-1307010F 水泵部件 Water pump parts 1

3 6105Q-3509013 垫圈 Washer 2

4 Q1840880TF2 螺栓 M8X80 Bolt M10X80 2

5 Q1841075TF2 螺栓 M10X75 Bolt M10X75 1

6 Q1841065TF2 螺栓 M10X65 Bolt M10X65 2

26、J40KC--1600000/04 动力输出总成 Power Output Assembly

序号 Item 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 L3800-1600411 堵塞 Plug 1

2 Q1841260TF2 螺栓 M12X60 Bolt M12×60 2

3 B3000-1600021 盖板 Cover plate 2

4 Q1840612 螺栓 M6×12 Bolt M6×12 8

5 A3008-1600401A 飞轮壳 Flywheel case 1

6 Q1841245TF2 螺栓 M12X45 Bolt M12×45 6

7 YC24-B1224 圆柱销 12X24 Stud pin 12X24 1

8 YC209-122141FL 油封 122X141 Crankshaft rear oil seal 1 易损件 EWP

9 Q1841445TF2 螺栓 M14X45 Bolt M14×45 2

10 6QA1-1005011 轴承衬垫 Bearing lining 1

11 GB/T276-6205-2RS1 深沟球轴承 Ball bearing 1

12 J41DC-1005360 飞轮及齿圈组件 Flywheel and gear assembly 1

13 6QA1-1005044A 飞轮螺栓 Flywheel bolt 8

14 6105Q-1600011 扁销 Flat pin 1

15 Q1201040 螺柱 M10X40 Stud 12

16 Q40110 垫圈 10 Washer 12

17 Q40310 垫圈 10 Washer 12

18 Q340B10 螺母 M10 Nut 12

27、J03SA--3407000/02 转向泵总成 Steering Pump Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 M6000-3407002 传动套 Driving sleeve 1

2 YC208-B05800F O 形圈 2.4X58 O-ring 2.4X58 1 易损件 EWP

3 A6000-3509013 空压机后盖板 Air compressor rear cover 1

4 Q40110 垫圈 10 Washer 10 2

5 Q40310 垫圈 10 Washer 10 2

6 Q150B1030 螺栓 M10X30 Bolt M10X30 2

28、J01SB-3509000/04 气制动空气压缩机总成 Pneumatic Air Compressor Assembly

序号 No. 图号 Part No. 名称 Part Name 数量 Qty. 备注 Remark

1 M3000-1002701A 过油螺栓 Oil hollow bolt 3

2 Q/YC149-10 复合式密封垫圈 10 Compound Seal washer 10 6 易损件 EWP

3 A6000-3509240 空压机进油管组件 Air compressor oil inlet pipe parts 1

4 Q150B1040 螺栓 M10X40 Bolt M10X40 2

5 Q40310 垫圈 10 Washer 10 3

6 Q40110 垫圈 10 Washer 10 3

7 A2100-3509100 空气压缩机 Air compressor 1

8 A2100-3509009 空压机垫片 Air compressor gasket 1 易损件 EWP

9 Q1840870 螺栓 M8X70 Bolt M8X70 2

10 L3E00-3509001 空压机齿轮 Air compressor gear 1

11 Q340B10 螺母 M10 Nut M10 1

12 J6000-3509005 空压机进水管 Air compressor water inlet pipe 1

13 A4130-3509011 空压机进气接头 Air intake joint 1

14 G4606-3509014 密封垫片 Seal gasket 4

15 Q150B1080 螺栓 M10X80 Bolt M10X80 1

16 L4400-1205702B 防冻液接头 Antifreeze liquid joint 1

17 E0300-3509015 空压机堵塞 Air compressor plug 2

18 L4400-3509007 过水螺栓 Hollow bolt for water 1

19 J6000-3509440 空压机回水管组件 Air compressor water return parts 1

20 Q/YC149-14 复合式密封垫圈 14 Compound Seal washer 14 9 易损件 EWP

21 6QA6-1307017 管接螺栓 Pipe connecting bolt 4

22 G5BAC-3509008 空压机排气接头 Exhaust joint 1

29 、J620C-3701000/11 发电机总成 Generator Assembly

序号 No. 图号 Part No. 名称 Description 数量 Qty. 备注 Remark

1 Q150B0860TF2 螺栓 M8X60 Bolt M8X60 1

2 Q40108 垫圈 8 Washer 8 5

3 Q40308 垫圈 8 Lock Washer 8 5

4 Q340B08 螺母 M8 Nut M8 1

5 A4121-3701031 调节螺栓 Bolt 1

6 497E-3701032 滑块 Slide block 1

7 Q40316 垫圈 16 Lock Washer 16 1

8 Q340B16 螺母 M16 Nut M16 2

9 Q150B12160 螺栓 M12X160 Bolt M12X160 1

10 J621S-3701002 发电机支架 Generator support 1

11 Q40112 垫圈 12 Washer 12 1

12 Q40312 垫圈 12 Lock Washer 12 1

13 Q340B12 螺母 M12 Nut M12 1

14 Q150B0830TF2 螺栓 M8X30 Bolt M8X30 4

YC80-8PK-1525BG 多楔带 Poly V-belt 2 易损件 EWP无图 No drawing

30、G6098-3708000/01 起动机总成 Starter Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 Q40312 垫圈 12 Washer 12 3

2 Q150B1235 螺栓 M12×35 Bolt M12×35 3

3 G5800-3708100G 起动机 Starter 1

31、LA1YA-3800000/01 仪表感应器总成 Instrument & Sensor Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 A3015-1002072 油压感应塞接头座 Oil pressure sensor joint seat 1

2 Q618B01 螺塞 NPT1/8 Screw plug NPT1/8 1

32、J5LSD-3823000/02 控制系统总成 Controlling System Assembly

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 L4700-38231G0 机油压力温度传感器 Oil pressure and temperature sensor 1 选装 optional

L4700-38231G0A 机油压力温度传感器 Oil pressure and temperature sensor 1 选装 optional

2 Q1841045 螺栓 M10X45 Bolt M10X45 4

3 J5J00-3823360 ECU 支撑板组件 ECU bracke 1

4 J02SA-3823350A 控制器组件 Controller subassembly 1

LVA00-3823351 控制器 Controller 1

J5LSA-3823352-C0 控制器软件 Controller software 1

5 G2100-3823380B ECU 减振垫组件 EUC vibration damper subassembly 4 易损件 EWP

6 Q1840630 螺栓 M6X30 Bolt M6X30 8

7 J5600-3823204 线束卡 IV Wiring harness clamp IV 1

8 J5600-3823202 线束卡 II Wiring harness clamp II 1

9 J5600-3823032A 支线束支架Ⅱ Wiring harness bracket II 2

10 J5600-3823031A 支线束支架(I) Wiring harness bracket (I) 5

11 J62F3-3823022 主线束支架Ⅱ Main wiring harness bracket Ⅱ 1

12 J5600-3823031B 支线束支架 I Wiring harness bracket I 2

13 J5600-3823021 主线束支架(I) Main wiring harness bracket (I) 1

14 J5600-3823205 线束卡Ⅴ Wiring harness clamp Ⅴ 1

15 J5600-3823203 线束卡 III Wiring harness clamp III 3

16 J5600-3823032A 支线束支架Ⅱ Wiring harness bracket II 1

17 Q1840615 螺栓 M6X15 Bolt M6X15 3

18 L4700-3823170 曲轴转速传感器 Crankshaft speed sensor 2

19 J5600-3800312 转速传感器支架调整垫片Ⅱ Speed sensor bracket adjusting gasket Ⅱ 适量Proper amount

20 J5600-3800311 转速传感器支架调整垫片Ⅰ Speed sensor bracket adjusting gasket Ⅰ 适量Proper amount

21 G5800-3823035 调整垫 Adjusting washer 1

22 J5600-3800301A 转速传感器支架 Speed sensor bracket 1

23 J5600-3800302 传感器支架定位螺套 Sensor bracket location threaded sleeve 2

24 Q1840820 螺栓 M8X20 Bolt M8X20 2

25 Q1840812 螺栓 M8X12 Bolt M8X12 3

26 J5600-3823206 线束卡Ⅵ Wiring harness clamp Ⅵ 1

27 E2100-3823032 支线束支架Ⅱ Wiring harness bracket II 1

28 J6200-3823007A 喷油控制线束支架 Fuel injector wiring harness bracket 1

29 L4700-3823140 增压压力传感器 Turbo pressure sensor 1

30 L4700-3823180 水温传感器 Water temperature sensor 1

J6200-3823240A 喷油器线束组件 Fuel injector wiring harness assembly 1 无图 no chart

J6R00-3823250A 发动机线束 I Engine harness I 1 无图 no chart

33、L540C--3904000/01 铭牌 Data Plate

序号 No. 图号 Parts No. 名称 Part Name 数量 Qty. 备注 Remark

1 YC394-E000 标牌 YC6J220-42 Data plate YC6J220-42 1

2 YC5-0306 铆钉 3X6 Rivet 3X6 4

BRAND LIST
