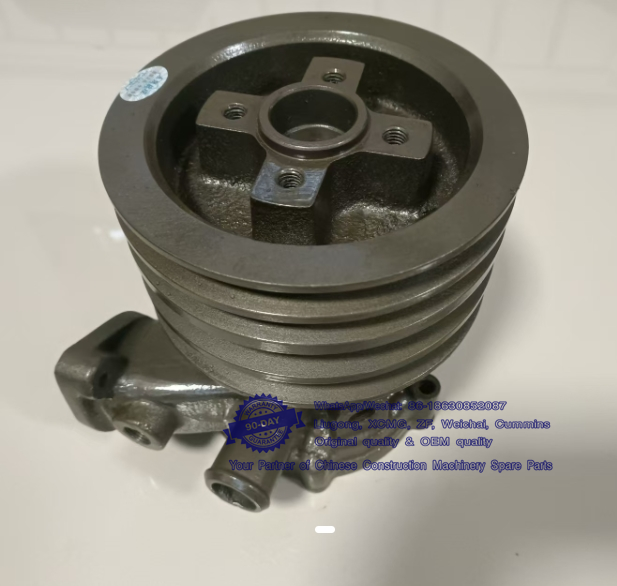

Yuchai Diesel Engine Water pump AVL0T1-1307100
Product Specification:
Part Name: Yuchai Diesel Engine Water pump AVL0T1-1307100
Part Number/OE Number: AVL0T1-1307100
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump AVL0T1-1307100 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Parts Catalogue of YC4A115Z-T20 (A8QW1) Diesel Engine
001 1．A8601-1002000/05 气缸体总成 Cylinder Block Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 A8300-1002106 气缸套 Cylinder liner 4 易损件 EWP
2 A3000-1002063 气缸套封水圈 Cylinder liner water seal 4 易损件 EWP
3 YC7-40 碗形塞片 40 Bowl-type plug 40 2
4 A3000-1002063B 气缸套封水圈 Cylinder liner water seal 4 易损件 EWP
5 A8300-1002114B 气缸体 Cylinder block 1
A8300-1002170 气缸体组件 Cylinder block subassembly 1
6 D30-1002120 凸轮轴衬套 Camshaft bushing 5 易损件 EWP
7 B8860-1002104 铝堵 Aluminum blockage 1
8 D30-1002313 法兰面螺栓 M8X53.5 Flange face bolt M8X53.5 3
9 D30-1002054 正时惰齿轮挡板 Timing idle gear retaining plate 1
10 6105QA-1002011 凸轮轴衬套 Camshaft bushing 1 易损件 EWP
11 D30-1002051 正时惰齿轮 Timing idle gear 1
12 D30-1002052 惰齿轮轴 Idle gear shaft 1
13 D30-1002068A 油道堵塞 Oil passage plug 1
14 6105Q-1002069 后主油道堵塞 Rear oil passage plug 5
15 YC7-35 碗形塞片 35 Bowl-type plug 35 1
16 B8800-1002113 回油导管 Oil return guide pipe 1
17 6105Q-1014001A 呼吸器垫片 Breather gasket 1 易损件 EWP
18 B8850-1014009 呼吸器堵盖 Breather plug cover 1
19 Q40108 垫圈 8 Washer 8 2 易损件 EWP
20 Q40308 垫圈 8 Washer 8 5 易损件 EWP
21 Q150B0820 螺栓 M8X20 Bolt M8X20 5
22 Q61901 螺塞 NPT1/8 Screw plug NPT1/8 1
23 D30-1002103 凸轮轴端盖垫片 Camshaft end cover gasket 1
24 D30-1002061 凸轮轴端盖 Camshaft end cover 1
25 Q1840816 螺栓 M8X16 Bolt M8X16 3
26 YC7-16 碗形塞片 16 Bowl-type plug 16 1
27 B8800-1002740 喷嘴组件 Nozzle subassembly 4
28 430-1002163 垫圈 Washer 4 易损件 EWP
29 G0100-1002162A 过油螺栓 Hollow bolt for oil 4
30 YC24-B0408 圆柱销 4X8 Cylindrical pin 4X8 2
31 330-1002013 中间主轴承盖 Middle main bearing cover 1
32 330-1002021B 主轴承螺栓 Main bearing bolt 10
33 330-1002014 主轴承盖 Main bearing cover 3
34 D30-1002012A 前主轴承盖 Front main bearing cover 1
35 YC24-B1226 圆柱销 12X26 Pin 12X26 1
36 B0100-1002104 铝堵 Aluminum blockage 1
37 A8300-1002105 碗形塞片 Bowl-type plug 1 易损件 EWP
38 B0100-1002121 定位套 Locating bushing 1
002 A8601-1002200 /10 齿轮室部件 Gear Housing Parts
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q150B0822 螺栓 M8X22 Bolt M8X22 12
2 Q40108 垫圈 8 Washer 8 25
3 Q40308 垫圈 8 Washer 8 29
4 B7VG1-1002202A 齿轮室垫片 Gear housing cover plate gasket 1
5 YC24-B0814 圆柱销 8X14 Cylindrical pin 8X14 2 易损件 EWP
6 Q1200820TF2 螺柱 M8X20 Stud M8X20 2 易损件 EWP
7 Q1200865 螺柱 M8X65 Stud M8X65 3 易损件 EWP
8 YC209-C065090FR 油封 65X90 Oil seal 65X90 1
9 YC209-C065090PR 油封 65X90 Oil seal 65X90 1
10 Q40310 垫圈 10 Washer 10 1
11 Q40110 垫圈 10 Washer 10 1 易损件 EWP
12 Q151B1075TF2 螺栓 M10X75 Bolt M10X75 1
13 6105Q-3509013 垫圈 Washer 1
14 Q150B0895 螺栓 M8X95 Bolt M8X95 1
15 Q150B0820 螺栓 M8X20 Bolt M8X20 1
16 Q150B0880 螺栓 M8X80 Bolt M8X80 1
17 Q150B0825 螺栓 M8X25 Bolt M8X25 3
18 Q150B0865 螺栓 M8X65 Bolt M8X65 2 易损件 EWP
19 Q150B0875 螺栓 M8X75 Bolt M8X75 3 选装 optional
20 A8601-1002206 喷油泵齿轮盖垫片 Injection pump gear cover gasket 1
21 A8601-1002251A 喷油泵齿轮盖板 Injection pump gear cover 1
22 B0100-1002201B 齿轮室 Gear housing 1
23 Q340B08 螺母 M8 Nut M8 5
24 B8800-1002207 上止点指针 TDC pointer 1
25 B7VG1-1002203A 齿轮室盖 Gear housing cover 1
003 A9L00-1003000/01 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 150-1003040F 加机油口盖组件 Oil filler cap assembly 1
2 D30-1003205A 气缸盖罩 Cylinder cover weldment 1
3 Q1840822TF2 螺栓 M8X22 Bolt M8X22 10
4 D30-1003201A 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP
5 150-1007021E 气门锁夹 Valve lock 16 易损件 EWP
6 D30-1003116 气门弹簧上座 Valve spring upper seat 8 易损件 EWP
7 D30-1003118 排气门弹簧 Exhaust valve spring 8 易损件 EWP
8 430-1007016A 气门杆油封 Valve stem seal 8 易损件 EWP
9 430-1007018 气门导管 Valve guide pipe 8 易损件 EWP
10 D4300-1003171 气缸盖 Cylinder cover 1
D4300-1003170A 气缸盖组件 Cylinder cover subassembly 1
11 J5300-1003111A 进气门 Intake valve 4 易损件 EWP
12 D4300-1003173 进气门座圈 Intake valve seat ring 4 易损件 EWP
13 D0300-1003001B 气缸盖垫片 Cylinder head gasket 1 易损件 EWP
14 B3A00-1003103A 排气门 Exhaust valve 4 易损件 EWP
15 D4300-1003174 排气门座圈 Exhaust valve seat ring 4 易损件 EWP
16 330-1003014B 气缸盖短螺栓 Cylinder cover short bolt 6
17 330-1003018B 缸盖短螺栓（II） Cylinder cover short bolt（Ⅱ） 4
18 6105Q-1003081 水套堵塞㈠ Plug for cooling jacket(Ⅰ） 8
19 6105QA-1003088 气缸盖定位销套 Cylinder head locating pin sleeve 2
20 D30-1003017 垫圈 Washer 4
21 6105Q-1003085 吊耳 Hook 2
22 330-1003013B 气缸盖长螺栓 Cylinder head bolt (long) 4
23 340-1013007 机油管夹 Clip 1
24 B4000-1003048A 通气软管 Gas hose 1
25 Q67638 环箍 38 Hoop loop 38 1
26 BJ100-1003260 上呼吸器组件 Upper breather subassembly 1
27 Q5002040 销 2X40 Pin 2X40 1
28 330-1003053 密封圈 Seal ring 1 易损件 EWP
29 D30-1003018 气缸盖短螺栓（Ⅱ） Cylinder cover short bolt（Ⅱ） 4
30 YC7-22 碗形塞片 22 Bowl type plug 22
31 D30-1003161 气门弹簧下座 Valve spring under seat 8 易损件 EWP
004 A8600-1004000/09 活塞及连杆总成 Piston Connecting Rod Assembly
序号 No. 图 号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 A6000-1004002 气环 Gas ring 1
2 A6000-1004003 刮油环 Oil scraper ring 1
3 B3000-1004033 闩锁 Latch 1
4 B3000-1004032 撑簧 Support spring 1
5 A6000-1004100 油环部件 Oil ring parts 1
6 A8600-1004001SF6 活塞 Piston 1
7 430-1004019 活塞销 Piston pin 1
8 Q43040 挡圈 40 Check ring 40 2
9 A8300-1004201 连杆体 Connecting rod body 1
10 A8600-1004005 连杆轴瓦 Connecting rod bearing shell 2
11 A8300-1004203 连杆盖 Connecting rod cap 1
12 6105Q-1004054 连杆螺栓 Connecting rod bolt 2
13 A3000-1004202 连杆衬套 Connecting rod bushing 1
005 A8601-1005000/03 曲轴减震器总成 Crankshaft Vibration Damper Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 D30-1005052 减振器紧固螺栓 Vibration damper tightening bolt 1
2 D30-1005051 减振器紧固螺栓垫片 Vibration damper tightening bolt gasket 1 易损件 EWP
3 Q1840820TF2 螺栓 Bolt 4
4 D0702-1005016 附加皮带轮 Addition belt pulley 1
5 A8PW0-1005155 附加皮带轮垫块 Addition belt pulley cushion
6 B8850-1005015 曲轴皮带轮 Crankshaft belt pulley 1
7 530-1005017A 皮带轮隔套 Belt pulley spacer sleeve 1
8 530-1005024 垫片 Gasket 1 易损件 EWP
9 YC208-B04370F O 形圈 2.65X43.7 O-ring 2.65X43.7 1 易损件 EWP
10 D30-1005023 隔套 Spacer sleeve 1
11 6105Q-1005021 曲轴正时齿轮 Crankshaft timing gear 1
12 GB/T1096-C1225 键 C12X25 Key C12X25 1
13 Q5511245 键 12X45 Key 12X45 1
14 A8300-1005001D 曲轴 Crankshaft 1
15 D30-1005054 上轴瓦（窄） Upper bearing shell (narrow) 4 易损件 EWP
16 D30-1005055 下轴瓦（窄） Lower bearing shell (narrow) 4 易损件 EWP
17 6105Q-1005058A 曲轴止推片 Crankshaft thrust plate 4 易损件 EWP
18 D30-1005056A 上轴瓦（宽） Upper bearing shell (wide) 1 易损件 EWP
19 D30-1005057 下轴瓦（宽） Lower bearing shell (wide) 1 易损件 EWP
20 YC24-B1226 圆柱销 12X26 Cylindrical pin 12X26 1
006 A8600-1006000/03 凸轮轴总成 Camshaft Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q1841235TF2 螺栓 M12×35 Bolt M12×35 1
2 630-1006019 垫圈 Washer 1 易损件 EWP
3 D30-1006021 凸轮轴正时齿轮 Camshaft timing gear 1
4 GB/T1096-C0828 键 C8×28 Key C8×28 1
5 D30-1006001 凸轮轴 Camshaft 1 易损件 EWP
6 Q/YC207-0820 螺栓 M8×20 Bolt M8×20 2
7 Q40308 垫圈 8 Washer 8 2 易损件 EWP
8 D30-1006016 凸轮轴止推片 Camshaft thrusting plate 1 易损件 EWP
9 6105Q-1006017 隔圈—凸轮轴正时齿轮 Spacer ring-camshaft timing gear 1
007 B8800-1007000/04 配气机构总成 Valve Train Mechanism Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 6105QA-1007042 碗形塞片 Bowl type plug 2
2 Q43125 挡圈 25 Retaining ring 25 2
3 6105QA-1007031 摇臂轴垫圈 Rocker arm shaft washer 6 易损件 EWP
4 J3100-1007140B 进气门摇臂组件 Intake valve rocker arm subassembly 4 易损件 EWP
5 D30-1007033 摇臂轴座（二） Rocker arm shaft seat 2 3
6 J3100-1007150B 排气门摇臂组件 Exhaust valve rocker arm subassembly 4 易损件 EWP
7 D30-1007031 摇臂轴垫圈 Rocker arm shaft washer 2 易损件 EWP
8 6105QA-1007032 气门摇臂轴弹簧 Valve rocker arm shaft spring 3
9 D30-1007034 摇臂轴座（一） Rocker arm shaft seat 1 1
10 D30-1007036 六角头螺栓 Hexagon bolt 4
11 A30-1007092 垫圈 Washer 4 易损件 EWP
12 6105QA-1007081B 推杆 Push rod 8 易损件 EWP
13 6105Q-1007091A 挺杆 Tappet rod 8 易损件 EWP
14 6105Q-1007073 接头螺栓 Joint bolt 2
15 D30-1007075A 油管焊接件 Fuel pipe welded part 1
16 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 4 易损件 EWP
17 D30-1007101 摇臂轴 Rocker arm shaft 1
008 B9V04-1008100/02& D7E01-1008500/03 进气管部件&进气接管部件
Intake Pipe& Intake Connecting Pipe Part
序号 No. 图 号 Part No. 名 称 Part N ame 数量 Qty. 备注 Remarks
1 D0305-1008017 进气接管 Intake pipe 1
2 1530-1008105C 进气接管垫片 Intake pipe gasket 1
3 1D30-1008011 进气管垫片 Intake manifold gasket 1
4 D0200-1008101E 进气管 Intake manifold 1
5 Q1201035 螺柱 M10×35 Stud M10×35 4
6 Q40108 垫圈 8 Lock Washer 8 12
7 Q40308 垫圈 8 Lock Washer 8 12
8 Q150B0832 螺栓 M8×32 Bolt M8×32 8
9 Q150B0870 螺栓 M8×70 Bolt M8×70 4
10 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 1
11 Q/YC198-10 螺塞 M10×1 Screw plug M10×1 1
12 Q40110 垫圈 10 Washer 10 4
13 Q40310 垫圈 10 Washer 10 4
14 Q340B10 螺母 M10 Nut M10 4
15 Q/YC198-20 螺塞 M20×1.5 Screw plug M20×1.5 1
009 D0200-1008200/10-排气管部件 Exhaust Manifold Parts
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 A3100-1000094 水管封口盖 Water pipe seal cap 1
2 D0200-1008204B 排气管 Exhaust manifold 1 选装
D0200-1008204B-W 排气管 Exhaust manifold 1 选装
3 Q1840855TF2 螺栓 M8X55 Bolt M8X55 8
4 J45D1-1008226 螺栓套 Bolt sleeve 8
5 D2000-1008250B 排气管垫片组件 Exhaust pipe gasket 4 易损件 EWP
010 B9900-1009000/04 油底壳总成 Oil Sump Assembly
序号 No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 B8860-1009001 油底壳垫片 Oil sump gasket 1 易损件 EWP
2 Q/YC1820820 螺栓 M8X20 Bolt M8X20 8
3 Q40308 垫圈 8 Washer 8 8
4 D30-1009102A 垫圈 Washer 7
5 Q/YC1821022 螺栓 M10X22 Bolt M10X22 14
6 Q40310 垫圈 10 Washer 10 14
7 Q40110 垫圈 10 Washer 10 14
8 Q618B03 螺塞 NPT3/8 Screw plug NPT3/8 1
9 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 1
10 6105Q-1009030 放油塞总成 Oil drain plug magnet 1
11 B9900-1009040 油底壳组件 Oil sump parts 1
12 6105Q-3509013 垫圈 Washer 1
011 A8601-1028000/05 油标尺总成 Oil Dipstick Assembly
序号 No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 D0305-1009050 油标尺焊接件 Dipstick weldment 1
2 F30SA-1028170 油标尺座组件 Dipstick seat subassembly 1
3 Q67616 环箍 Loop hoop 2
4 383-1002082 尼龙管 Nylon pipe 1
5 173A-1009044A 管夹支架 Pipe clamp bracket 1
6 Q1840816TF2 螺栓 M8X16 Bolt M8X16 1
012 A8601-1010100/03 机油集滤器总成 Oil Strainer Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 D30-1010050A 垫片结合组 Gasket subassembly 1 易损件 EWP
2 Q150B0850TF2 螺栓 M8X50 Bolt M8X50 2
3 Q40308 垫圈 8 Washer 8 3
4 A8601-1010100B 吸油管部件 Oil suction pipe part 1
5 6105QA-1010130B 滤网部件 Filter screen part 1
6 Q150B0820TF2 螺栓 M8X20 Bolt M8X20 1
013 B8800-1011000/07 机油泵总成 Oil Pump Subassembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 GB/T856-14-300HV 外舌止动垫圈 14 Outer tongue stop washer 14 1
2 B8800-1011114 机油泵驱动齿轮 Engine oil gear 1
3 GB/T1099-2510 键 2.5X10 Key 2.5X10 1
4 B8800-1011007 机油泵垫片 Oil pump gasket 1 易损件 EWP
5 B8800-1011100C 机油泵部件 Oil pump part 1
6 Q40108 垫圈 8 Washer 8 4 易损件 EWP
7 Q40308 垫圈 8 Washer 8 4 易损件 EWP
8 Q150B0855 螺栓 M8X55 Bolt M8X55 4
9 B8800-1011001 驱动齿轮 Driving gear 1
014 B8800-1012000/03 机油滤清器部件 Oil Filter Assembly
序号 No. 图 号 Part No. 名 称 Part Name 量 Qty. 备注 Remarks
1 Q150B10100 螺栓 M10X100 Bolt M10X100 1
2 Q40310 垫圈 10 Washer 10 2 易损件 EWP
3 Q40110 垫圈 10 Washer 10 2 易损件 EWP
4 D30-1012120B 机油滤清器 Oil filter 1 选装 optional
D30-1012120A 机油滤清器 Oil filter 1 选装 optional
5 Q150B1080 螺栓 M10X80 Bolt M10X80 1
6 6105Q-1012002 机油滤清器垫 Oil filter gasket 1
015 A93S0-1013000/01 机油冷却器总成 Oil Cooler Assembly
序号 NO. 图号 Part No. 名称 Part Name 数量 Qty. 备注 Remark
1 Q15041070 螺栓 M10X70 Bolt M10X70 1
2 Q150B1035 螺栓 M10X35 Bolt M10X35 2
3 Q150B1065 螺栓 M10X65 Bolt M10X65 1
4 Q618B01 螺塞 NPT1/8 Plug screw NPT1/8 1
5 Q150B1045 螺栓 M10X45 Bolt M10X45 4 易损件 EWP
6 Q40310 垫圈 10 Gasket 10 8
7 Q40110 垫圈 10 Gasket 10 8
8 B8800-1013100B 机油冷却器 Oil cooler 1
9 D30-1013012A 机油冷却器盖垫片 Oil cooler cover gasket 1
016 B9900-1104000/07 供给系管路总成 Fuel Supply Pipeline Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remarks
1 B9200-1104100B 高压油管组件 High pressure fuel pipe subassembly 1
2 D7400-1104250 回油接管组件 Fuel return pipe subassembly 1
3 E0202-1104041A 回油管接头 Fuel return pipe joint 1
4 D0200-1104111 铰接式接头护罩 Joint shield 1
5 630-1104403 油管 Fuel pipe 1
6 630-1104305 柴滤进油管 I Fuel filter inlet pipe 1 1
7 531-1104050A 进油管 Fuel inlet pipe 1 易损件 EWP
8 G0228-1104206 密封圈 Seal ring groupware 1
9 6105Q-1104090B 柴滤器进油管总 Pipe parts from fuel pump to fuel filter 1
10 6105Q-1104100B 喷油泵进油管总成 Pipe parts from fuel filter to fuel injection pump 1
017 A8FW0-1105000 /04 柴油滤清器总成 Fuel Filter Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q40308 垫圈 8 Washer8 4
2 Q150B0830TF2 螺栓 M8X30 Bolt M8X30 2
3 Q40208 垫圈 8 Washer8 2
4 A3000-1105010 水分离器柴滤总成 Fuel filter 1
5 Q340B08 螺母 M8 Nut M8 2
6 6105Q-3509013 垫圈 With engine 2
7 Q1200830TF2 螺柱 M8X30 Stud M8X30 2
8 B7604-1105200 旋装沉淀器 Rotational precipitator 1 装在进气管上Installing on air intake pipe
018 B7616-1109000/03 空气滤清器总成 Air filter
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 B7617-1109100B 空气滤清器部件 Air filter parts 1
019 A8Q00-1111000/01 喷油泵总成 Fuel Injection Pump Assembly
序号No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q1800825TF2 螺栓 M8X25 Bolt M8X25 4
2 B8800-1111019 喷油泵齿轮压紧垫圈 Injection pump gear tightening washer 1
3 B8800-1111003 燃油喷射泵齿轮 Fuel injection pump gear 1
4 D7100-1111101A 喷油泵齿轮连接板 Injection pump gear connecting plate 1
5 Q150B1025TF2 螺栓 M10X25 Bolt M10X25 4
6 Q40310 垫圈 10 Washer 10 8 易损件 EWP
7 D30-1111062A 连接板垫片 Connecting plate gasket 1 易损件 EWP
8 D30-1111061 喷油泵连接板 Injection pump connecting plate 1
9 Q1201035TF2 螺柱 M10X35 Stud M10X35 4
10 B8800-1111021 螺栓垫圈 Bolt washer 4 易损件 EWP
11 Q40310 垫圈 10 Washer 10 4
12 Q340B10 螺母 M10 Nut M10 4
13 Q/YC901-1C0810 铰接螺栓 M8X1 Hinge bolt M8X1 1
14 Q/YC149-8 复合式密封垫圈 8 Seal ring 8 2 易损件 EWP
15 B8800-1111007 外螺纹管接头 Outer screw pipe connector 1
16 D7103-1111301A 机油管 Oil pipe 1
17 Q/YC901-1C0810 铰接螺栓 M8X1 Hinge bolt M8X1 1
18 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 2 易损件 EWP
19 Q150B1020 螺栓 M10X20 Bolt M10X20 2
20 A8Q00-1111100-493 喷油泵 Injection pump 1
D7700-1111140-493 输油泵(组合阀) Fuel delivery pump（combination valve） 1
020 330-1112000/02 喷油器总成 Injector Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 330-1112010 喷油器 Injector 4
330-1112030 喷油嘴偶件 Injection nozzle 4
2 Q40308 垫圈 8 Washer 8 8
3 Q340B08 螺母 M8 Nut M8 8
4 330-1112041 喷油器螺柱 Injector stud 8
5 630-1112001 喷油器垫片 Injector gasket N 易损件 EWP
021 B9903-1113000/02 喷油泵附件总成 Injection pump accessory Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 B9903-1111013 油门手柄 Throttle control handle 4
2 Q150B1020 螺栓 M10X20 Bolt M10X20 2
3 Q40310 垫圈 10 Washer 10 2 易损件 EWP
4 Q40110 垫圈 10 Washer 10 2 易损件 EWP
5 B8860-1111011A 停油拉线支架 Halt oil wire holder 1
021 A8FW1-1118000/02 增压器总成 Turbocharger Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 D0701-1118250 进油软管 Oil inlet pipe 1
2 E0200-1118031A 增压器进油接头 Turbocharger oil inlet adaptor 1
3 B9200-1118100A-502 增压器 Turbocharger 1
4 E0200-1118011 双头螺柱 Double end stud 4
5 E0200-1118013 螺母 M8 Nut M8 4
6 Q40108 垫圈 8 Washer 8 4
7 1530-1118012 增压器垫片 Turbocharger gasket 1
8 150-1118031C 垫片 Gasket 1 易损件 EWP
9 Q150B0620 螺栓 M6X20 Bolt M6X20 2 易损件 EWP
10 Q40306 垫圈 6 Washer 6 2
11 B9200-1118340A 增压器回油管 Turbocharger oil return pipe 1
12 Q/YC901-3C14 垫圈 14 Washer 14 1
13 B9200-1118352B 回油接头 Oil return joint 1
14 D0200-1118031 过油螺栓 Hollow bolt for oil 1
15 Q/YC901-3C12 垫圈12 Washer 12 3
16 231-1008018B 压气机出口联接软管 Compressor outlet pipe 1
17 Q/YC147.1-63 环箍63 Loop Hoop 63 2
022 A8FW1-1303000/01-散热器水管及软管总成 Radiator Water Pipe & hose Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 D0708-1303040 出水管组件 Water outlet pipe subassembly 1
2 6105Q-1305100 温风进水阀组件 Warm air water inlet valve subassembly 1
3 Q150B0820 螺栓M8X20 Bolt M8X20 8
4 Q40308 垫圈8 Washer 8 8
5 Q40008 垫圈8 Washer 8 8
6 6105Q-1303015 出水支管垫片 Water outlet branch pipe gasket 4
7 Q618B03 螺塞NPT3/8 Screw plug NPT3/8 2
024 B8860-1306000/09 调温器总成 Thermostat Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q340B08 螺母 M8 Nut M8 5
2 Q40308 垫圈 8 Washer 8 13 易损件 EWP
3 Q40008 垫圈 8 Washer 8 13 易损件 EWP
4 Q1200825 螺柱 M8X25 Bolt M8X25 2
5 630-1000094A 水管封口盖 Water pipe plate 1
6 377A-1303011 节温器盖 Thermostat seat cover 1
7 A3000-1303012A 节温器盖垫片 Thermostat cover gasket 1 易损件 EWP
8 648-1306004 蜡式调温器 Wax thermostat 1 易损件 EWP
9 630-1306003 节温器座 Thermostat seat 1
10 Q1200822 螺柱 M8X22 Stud M8X22 3
11 6105Q-1303013 节温器座垫片 Thermostat seat gasket 1 易损件 EWP
12 Q618B02 螺塞 NPT 1/4 Screw plug NPT 1/4
13 Q67645 环箍 45 Loop hoop 45 2 易损件 EWP
14 B8800-1303016A 回水胶管 Water return rubber pipe 1 易损件 EWP
025 631-1305000/06 放水开关总成 Water Drain Cock Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 6105Q-1305010A 放水阀部件 Water drain valve part 1
2 Q5003220 销 3.2X20 Pin 3.2X20 1
3 150-1305015 操纵杆 Operation lever 1
026 A8C03-1307000/05 水泵总成 Water Pump Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 630-1000094A 水管封口盖 Water pipe seal cover 1
2 B8800-1307004A 进水接管 Water inlet connecting pipe1
3 Q150B08108 螺栓 M8X108 Bolt M8X108 1
4 B8800-1307005 进水接管垫片 Water inlet connecting pipe gasket 1 易损件 EWP
5 B8801-1307100B 水泵部件 Water pump parts 1
6 Q150B0840TF2 螺栓 M8X40 Bolt M8X40 1
7 Q150B0850TF2 螺栓 M8X50 Bolt M8X50 2
8 Q40308 垫圈 8 Washer 8 5 易损件 EWP
9 Q40108 垫圈 8 Washer 8 2 易损件 EWP
10 B8800-1307001 水泵垫片 Water pump gasket 1 易损件 EWP
11 Q618B03 螺塞 NPT 3/8 Screw plug NPT 3/8 1
12 Q150B0835 螺栓 M8X35 Bolt M8X35 1
027 B7A00-1308000/05 风扇总成 Fan Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q40110 垫圈10 Washer 10 4
2 Q40310 垫圈 10 Washer 10 4
3 Q150B1045TF2 螺栓 M10X45 Bolt M10X45 4
4 483-1308010 风扇 Fan 1
5 640-1308001 水泵—风扇垫块 Water pump -fan washer 1
028 B9905-1600000/02 动力输出总成 Power Takeoff Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 D7000-1600015E 飞轮壳 Flywheel housing 1
2 6105Q-1600011 扁销 Flat pin 1
3 6QA1-1600016 盖板-飞轮壳 Cover plate-flywheel housing 1
4 Q150B0612 螺栓 M6X12 Bolt M6X12 1
5 Q40106 垫圈6 Washer 6
6 Q40306 垫圈 6 Washer 6
7 Q1841250TF2 螺栓 M12X50 Bolt M12X50 6
8 Q1841450TF2 螺栓 M14X50 Bolt M14X50 4
9 L3800-1600411 堵塞 Plug 1
10 YC24-B1224 圆柱销 12X24 Straight pin 12X24 1
11 B9905-1005300 飞轮及齿圈组件 Flywheel and gear ring parts 1
12 330-1005044 飞轮螺栓 Flywheel bolt 7 易损件 EWP
13 YC209-100125FL 油封 100X125 Oil seal 100X125 1 易损件 EWP
YC209-B100125PL 油封 100X125 Oil seal 100X125 1 选装 optional
YC209-C100125PL 油封 100X125 Oil seal 100X125 1 选装 optional
029 A8C03-3509000/07 气制动空气压缩机总成 Pneumatic Air Compressor Assembly
序号 No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark
1 B7726-3509031 进气管接头焊件 Air intake joint weldment 1
2 Q351B20 螺母 M20X1.5 Nut M20X1.5 1
3 A7301-3509011 空压机进气管 Air compressor air inlet pipe 1
4 Q67627 环箍 27 Loop hoop 27 2
5 G0403-3509008 出气接头 Air outlet joint 1
6 D08F2-3509062 锁紧螺母 Locking nut 1
7 Q/YC149-22 复合式密封垫圈 22 Compound seal washer 22 2
8 D12F5-3509010 空压机进气接头 Air compressor inlet joint 1
9 6QA6-1307017 管接螺栓 Union bolt 4
10 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 9
11 231-3509005 空压机进水管 Air compressor water inlet pipe 1
12 D12F5-3509100D 空气压缩机 Air compressor 1
13 Q150B1040 螺栓 M10X40 Bolt M10X40 3
14 Q40110 垫圈 10 Washer 10 4
15 Q40310 垫圈 10 Washer 10 4
16 Q151B1030 螺栓 M10X1X30 Bolt M10X30 1
17 YC208-B11200F O 形圈 2.65X112 O ring 2.65X112 1
18 D30-3509011 空压机齿轮 Air compressor gear 1
19 B8800-3509240B 空压机进油管组件 Fuel inlet pipe, air compressor 1
20 6105Q-1007073 接头螺栓 Union bolt 2
21 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 4
22 E0208-3509015 空压机堵塞 Air compressor jam 1 易损件（EWP）
23 430-3509037B 气泵进水接头 Air pump water inlet joint 1
24 373-3509001 空压机进水管 Air compressor water inlet pipe 1
D30-1049336 尼龙扎带Ⅴ Nylon ribbon Ⅴ 1 无图 No picture
030 A8601-3701000/04 发电机总成 Generator Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 Q340B10 螺母 M10 Nut M10 1
2 Q40310 垫圈 10 Washer 10 1
3 Q40110 垫圈 10 Washer 10 1
4 D7700-3701100 充电机 Generator 1
5 Q150B10130 螺栓 M10X130 Bolt M10X130 1
6 A4136-1307050 皮带 Belt SPA1365 2
7 6105Q-3509013 垫圈 Washer 1
8 Q40308 垫圈 8 Washer 8 1
9 Q150B0830 螺栓 M8X30 Bolt M8X30 1
10 B8800-3701202A 调节支架垫块 Adjusting bracket cushion block 1
11 A96T0-37011052A 调节板 Adjusting bracket 1
12 M3200-3701054 垫圈 Washer 1
13 Q40112 垫圈 12 Washer 12 1
14 Q40312 垫圈 12 Washer 12 1
15 Q150B1280 螺栓 M12X80 Bolt M12X80 1
16 B8800-1111021 螺栓垫圈 Washer 1
031 D36G3-3708000/01 起动机总成 Starter Assembly
序号 No. 图号 Part No. 名称 Name 数量 Qty. 备注 Remark
1 Q150B1030 螺栓 M10×30 Bolt M10×30 3
2 D1301-3708100 起动机 Starter 1
3 Q40310 垫圈 10 Washer 10 3
032 B0000-3904000/01 标牌 Data Plate
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 YC394-B000 标牌 Data plate 1
2 YC5-0306 铆钉 3X6 Rivet 3×6 4
033 A8601-3407000/02 转向泵总成 Steering pump assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remarks
1 A8601-3407100A 转向泵 Steering pump 1
2 Q40110 垫圈 10 Washer 10 2
3 Q40310 垫圈 10 Washer 10 2
4 Q150B1030 螺栓 M10X30 Bolt M10X30 2
