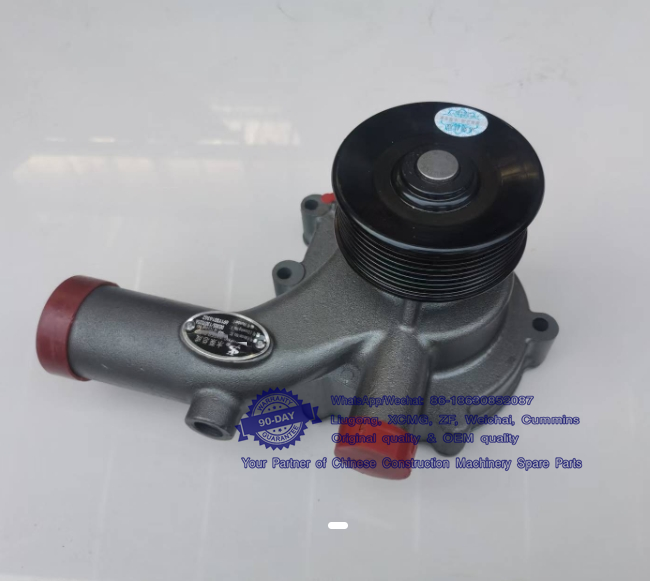

Yuchai Diesel Engine Water pump D0305-1307020B

Yuchai Diesel Engine Water pump   D0305-1307020B

Product Specification:

Part Name:  Yuchai Diesel Engine Water pump   D0305-1307020B
Part Number/OE Number: D0305-1307020B
Application Model:   For Yuchai Diesel Engine
Condition:  New
Country/Region of Manufacture:  China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump   D0305-1307020B will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days

Parts Catalogue of YC4D80-T20(D7QG2)Diesel Engine

01、D7019-1001000/04 发动机悬置总成 Engine Suspension Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 Q150B1230 螺栓 M12X30 Bolt M12X30 16
2 Q40312 垫圈 12 Washer 12 16
3 Q40112 垫圈 12 Washer 12 16
4 D7024-1001080 前右支架 Front right bracket 1
5 D7024-1001070 前左支架 Front left bracket 1
6 D7019-1001060 后支架 Rear bracket 2

02、D7019-1002000/26 气缸体总成 Cylinder Block Assembly

序 号 No. 图 号 Parts No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 D30-1002313 法兰面螺栓 M8×53.5 Flange bolt M8×53.5 3
2 D30-1002054 正时惰齿轮挡板 Timing idle gear plate 1
3 D30-1002051 正时惰齿轮 Timing idle gear 1
4 D30-1002052 惰齿轮轴 Idle gear shaft 1
5 D30-1002012A 前主轴承盖 Front main bearing cap 1
6 6105Q-1002069 后主油道堵塞 Rear main oil gallery plug 2
7 D30-1002114E 气缸体 Cylinder block 1
D2000-1002170A 气缸体组件 Cylinder block part 1
8 6105Q-1002022 铝堵φ 10X10 Aluminum blockageφ 10X10 1
9 Q61901 螺塞 NPT 1/8 Screw plug NPT1/8 1
10 G0100-1002162A 过油螺栓 Hollow bolt for oil 4
11 430-1002163 垫圈 Washer 4
12 D30--1002740 喷嘴组件 Nozzle parts 4
13 D30-1002068A 油道堵塞 Oil gallery blockage 1
14 YC24-B0408 圆柱销 4×8 Pin 4X8 2
15 D30-1002103 凸轮轴端盖垫片 Camshaft end cover gasket 1
16 D30-1002061 凸轮轴端盖 Camshaft end cover 1
17 Q40308 垫圈 8 Lock Washer 8 3
18 Q1840816 螺栓 M8×16 Bolt M8×16 3
19 6105Q-1002069 后主油道堵塞 Rear main oil gallery plug 2
20 330-1002021A 主轴承螺栓 Main bearing cover bolt 10
21 A3000-1002063B 气缸套封水圈 Cylinder liner seal water ring 4 易损件 EWP
22 A3000-1002063 气缸套封水圈 Cylinder liner seal water ring 4 易损件 EWP
23 D30-1002064B 气缸套 Cylinder liner 4
24 D30-1002071 过油螺塞 Hollow bolt for oil 1
25 Q40112T4F 垫圈 12 Washer 12 1
26 Q/YC198-22 螺塞 M22X1.5 Screw plug M22X1.5 1
27 Q/YC149-22 复合式密封垫圈 22 Compound seal washer 22 1 易损件 EWP
28 630-1003081 水套堵塞 Water gallery blockage 3
29 YC7-40 碗形塞片 40 Bowl type plug 40 4
30 330-1002013 中间主轴承盖 Middle main bearing cap 1
31 330-1002014 主轴承盖 Main bearing cap 3
32 D30-1002120 凸轮轴衬套 Camshaft bushing 5 易损件 EWP
33 6105QA-1002011 凸轮轴衬套 Camshaft bushing 1 易损件 EWP

03、D30-1002030A/10 正时齿轮室部件 Gear Housing Parts

序 号 No. 图 号 Parts No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 D30-1002201 齿轮室 Gear housing 1
2 D30-1002204 齿轮室盖板垫片 Gear housing cover plate gasket 1 易损件 EWP
3 D30-1002203 齿轮室盖 Gear housing cover 1
4 Q1200865 螺柱 M8×65 Stud M8X65 3
5 Q340B08 螺母 M8 Nut M8 3
6 Q40308 垫圈 8 Lock Washer 8 30
7 Q40108 垫圈 8 Lock Washer 8 24
8 Q150B0820 螺栓 M8×20 Bolt M8×20 5
9 Q150B0870 螺栓 M8×70 Bolt M8X70 1
10 Q150B0822 螺栓 M8×22 Bolt M8X22 8
11 Q150B0822TF2 螺栓 M8×22 Bolt M8X22 5
12 YC24-B1026 圆柱销 10X26 Pin 10X26 1
13 D30-1002036 喷油泵齿轮盖垫片 injection pump gear cover gasket 1 易损件 EWP
14 1D30-1002040 喷油泵齿轮盖部件 Injection pump gear cover part 1
15 D30-1002037 上止点指针 TDC pointer 1
16 Q150B0865 螺栓 M8×65 Bolt M8X65 2
17 Q1840816 螺栓 M8X16 Bolt M8X16 2
18 YC208-B07500F O 形圈 2.65X75 O-ring 2.65X75 1 易损件 EWP
19 YC209-C065090FR 油封 65×90 Oil seal 65X90 1 易损件 EWP
     YC209-C065090PR 油封 65×90 Oil seal 65X90 1 易损件 EWP 选装 Optional
20 6105Q-1600011 扁销 Tabular pin 1
21 Q150B0850 螺栓 M8×50 Bolt M8×50 2
22 D30-1002038 动力转向泵盖板 Steering pump cover 1
23 D30-1002213D 多楔带惰轮轴 Multi-wedge idle gear shaft 1
24 Q150B1025 螺栓 M10X25 Bolt M10X25 2
25 Q40110 垫圈 10 Washer 10 3
26 Q40310 垫圈 10 Washer 10 3
27 Q150B0870TF2 螺栓 M8×70 Bolt M8X70 3
28 D30-1002212C 隔套 Spacer sleeve 1
29 D30-1002214 防尘盖 Dustproof cap 2
30 Q43080 挡圈 80 Retaining ring 80 2
31 GB/T276-6010-2RS 滚动轴承 6010-2RS Ball bearing 6010-2RS 2
32 D30-1002406 隔圈 Spacing collar 1
33 Q151B1075TF2 螺栓 M10X75 Bolt M10X75 1
34 D30-1002211D 多楔带惰轮 Multi-cincture idle gear 1
35 Q150B0855 螺栓 M8×55 Bolt M8×55 1

04、D30-1003000B/09 气缸盖总成 Cylinder Head Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 150-1003043C 密封圈 Seal ring 1
2 150-1003041F 加机油口盖 Oil filler cap 1
3 330-1003013B 气缸盖长螺栓 Cylinder head bolt(long) 4
4 6105Q-1003085 吊耳 Lifter 2
5 D30-1003017 垫圈 Washer 4
6 D30-1003201A 气缸盖罩垫片 Cylinder head cover gasket 1
7 Q614B06 螺塞 NPT3/4 Threaded plug NPT3/4 3
8 D30-1003015B 气缸盖 Cylinder head 1
D30-1003170B 气缸盖组件 Cylinder head subassembly 1
9 6105QA-1003088 气缸盖定位销套 Cylinder head locating pin sleeve 2
10 D0300-1003011B 气缸盖垫片 Cylinder head gasket 1 易损件 EWP
11 6105Q-1003081 水套堵塞(一) Water jacket plug(I） 8
12 330-1003018B 缸盖短螺栓（Ⅱ） Cylinder head bolt(short) 4
13 330-1003014B 气缸盖短螺栓 Cylinder head bolt(short) 6
14 D30-1003018 缸盖短螺栓（Ⅱ） Cylinder head bolt(short) 4
15 Q1840822TF2 螺栓 M8×22 Bolt M8×22 10
16 D30-1003205 气缸盖罩 Cylinder head cover 1
17 D0300-1003260 上呼吸器组件 Upper breather parts 1
18 Q67638 环箍 38 Hoop 38 1
19 D01D2-1014003A 通气软管 Ventilate hose 1
20 Q150B0620 螺栓 M6X20 Bolt M6X20 1
21 Q40106 垫圈 6 Washer 6 1
22 Q40306 垫圈 6 Washer 6 1
23 Q340B06 螺母 6 Nut 6 1
24 1530-1014021 通气管支架 Pipe bracket 1
25 150-1014022 卡箍 Catch hoop 1
26 330-1003053 密封圈 Seal ring 1

05、D30-1004000/05 活塞连杆总成 Piston & Connecting Rod Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 A6000-1004002 气环 Air ring 4 易损件 EWP
2 A6000-1004003 刮油环 Scraping ring 4 易损件 EWP
3 A6000-1004100 油环部件 Oil ring 4 易损件 EWP
D30-1004001* 活塞总成 Piston assembly 4
4 D30-1004001 活塞 Piston 4 易损件 EWP
5 6105Q-1004019B 活塞销 Piston pin 4
6 Q43038 挡圈 38 Retaining ring 38 8 易损件 EWP
7 530-1004052 连杆衬套 Connecting rod sleeve 4 易损件 EWP
8 530-1004051 连杆体 Connecting rod 4
9 530-1004019 连杆轴瓦 Connecting rod bearing shell 8 易损件 EWP
10 530-1004053 连杆盖 Connecting rod cover 4
11 530-1004054 连杆螺栓 Connecting rod bolt 8 易损件 EWP

06、D7019-1005000/01 曲轴减震器总成 Crankshaft Vibration Damper Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 430-1005052E 曲轴皮带轮紧固螺栓 Tightening bolt of crankshaft belt pulley 1
2 530-1005018B 曲轴头垫片 I Crankshaft end gasket I 1
3 D30-1005030B 减震器组件 Vibration damper subassembly 1
4 530-1005017 A 皮带轮隔套 Belt pulley spacer sleeve 1
5 530-1005024 垫片 Washer 1
6 YC208-B04370F O 形圈 2.65×43.7 O-ring 2.65×43.7 1 易损件 EWP
7 D30-1005022 机油泵驱动齿轮 Oil pump driving gear 1
8 D30-1005023 隔套 Spacer sleeve 1
9 6105Q-1005021 曲轴正时齿轮 Crankshaft timing gear 1
10 BJ100-1005023 曲轴平键 Crankshaft key 1
11 Q5511245 键 12×45 Key 12×45 1
12 D30-1005054 上轴瓦(窄) Upper bearing (narrow) 4 易损件 EWP
13 D30-1005055 下轴瓦(窄) Lower bearing(narrow) 4 易损件 EWP
14 D30-1005056A 上轴瓦(宽) Upper bearing(wide) 1 易损件 EWP
15 6105Q-1005058A 曲轴止推片 Crankshaft thrust plate 4 易损件 EWP
16 D30-1005057 下轴瓦(宽) Lower bearing(wide) 1 易损件 EWP
17 D30-1005015A 曲轴 Crankshaft 1
18 YC24-B1226 圆柱销 12X26 Pin 12X26 1

07、D30-1006000A/06 凸轮轴总成 Camshaft Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 Q150B1238TF2 螺栓 M12×38 Bolt M12×38 1
2 Q40312 垫圈 12 Washer 12 1
3 630-1006019 垫圈 Washer 1
4 D30-1006021 凸轮轴正时齿轮 Camshaft timing gear 1
5 GB/T1096-C0828 键 C8×28 Key C8×28 1
6 D30-1006001 凸轮轴 Camshaft 1
7 Q/YC1820820TF2 螺栓 M8×20 Bolt M8×20 1
8 Q40308 垫圈 8 Washer 8 2
9 D30-1006016 凸轮轴止推片 camshaft thrust plate 1
10 6105Q-1006017 隔圈—凸轮轴正时齿轮 Spacer-camshaft timing gear 1

08、D30-1007000A /11 气门挺杆总成 Valve Tappet Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 J3100-1007144A 进气门摇臂衬套 Intake valve rocker arm sleeve 8 易损件 EWP
2 J3100-1007143A 进气门摇臂 Intake valve rocker arm 4
3 6105QA-1007053 气门调整螺钉 Valve adjusting bolt 8
4 6105Q-1007054 锁紧螺母 Lock nut 8
5 D30-1007036 六角头螺栓 Hexagonal bolt 4
6 A30-1007092 垫圈 Washer 4
7 D30-1007033 摇臂轴座（二） Rocker arm shaft seat（Ⅱ） 3
8 J3100-1007153A 排气门摇臂 Exhaust valve rocker arm 4
9 6105QA-1007031 摇臂轴垫圈 Rocker shaft washer 6
10 6105QA-1007032 气门摇臂轴弹簧 Rocker shaft spring 3
11 D30-1007031 摇臂轴垫圈 Rocker shaft washer 2
12 D30-1007002 推杆 Push rod 8 易损件 EWP
13 D30-1007001A 挺柱 Tappet 8 易损件 EWP
14 D30-1003111B 进气门 Intake valve 4 易损件 EWP
15 D30-1003118 排气门弹簧 Exhaust valve spring 8 易损件 EWP
16 6105Q-1007023 气门内弹簧 Valve inner spring 8 易损件 EWP
17 430-1007016A 气门杆油封 Valve stem oil seal 8 易损件 EWP
18 D30-1003116 气门弹簧上座 Valve spring upper seat 8 易损件 EWP
19 150-1007021E 气门锁夹 Valve lock clamp 16 易损件 EWP
20 D30-1003103B 排气门 Exhaust valve 4 易损件 EWP
21 6105Q-1007073 接头螺栓 Joint bolt 2
22 Q/YC149-8 复合式密封垫圈 8 Compound seal ring 8 4 易损件 EWP
23 D30-1007075A 油管焊接件 Oil pipe weldment 1
24 D30-1007034 摇臂轴座（一） Rocker arm shaft seat(Ⅰ) 1
25 D30-1007101 摇臂轴 Rocker arm shaft 1
26 Q43125 挡圈 25 Retaining ring 25 2
27 6105QA-1007042 碗形塞片 Bowl- style plug 2

09、D7019-1008100/05 进气管部件 & D7019-1008500/04 进气接管部件
       Air Intake Pipe Parts & Air Intake Connecting Pipe Parts

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 Q150B0822 螺栓 M8X22 Bolt M8X22 4
2 Q40308 垫圈 8 Washer8 18
3 Q40108 垫圈 8 Washer 8 14
4 D7019-1008108 进气管盖板 Air intake pipe cover 1
5 530-1008019A 垫片 Gasket 2 易损件 EWP
6 D30-1008101F 进气管 Air intake pipe 1
7 Q/YC198-10 螺塞 M10X1 Screw plug M10X1 1
8 Q150B0875 螺栓 M8X75 Bolt M8X75 2
9 Q150B0830 螺栓 M8X30 Bolt M8X30 4
10 Q150B0822 螺栓 M8X22 Bolt M8X22 4
11 6105Q-3509013 垫圈 Washer 4
12 Q340B08 螺母 M8 Nut M8 4
13 Q1200825 螺柱 M8X25 Stud M8X25 4
14 Q/YC198-20 螺塞 M20X1.5 Screw plug M20X1.5 2
15 D7019-1008102A 进气接管 Air intake connecting pipe 1
16 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 1 易损件 EWP
17 Q/YC149-20 复合式密封垫圈 20 Compound seal washer 20 2 易损件 EWP
18 D30-1008011A 进气管垫片 Air intake pipe washer 2 易损件 EWP

10、D7100-1008200/05 排气管部件 Air Exhaust Pipe parts

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D2000-1008250B 排气管垫片组件 Exhaust pipe gasket component 4 易损件 EWP
2 630-1008022A 排气管螺栓 Exhaust pipe bolt 8
3 D7100-1008204A 排气管 Exhaust pipe 1 选装 optional
   D7100-1008204A-W 排气管 Exhaust pipe 1 选装 optional 喷高温漆 专用件
   special parts  for high temperature painting

11、D7019-1009000/02 油底壳总成 Oil Sump Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D30-1009011C 油底壳垫片 Oil sump gasket 1 易损件 EWP
2 Q/YC1820820 螺栓 M8X20 Bolt M8X20 22
3 Q40308 垫圈 8 Washer 8 22
4 D30-1009102A 垫圈 7 Washer 7 7
5 6105Q-1009031C 放油塞 Oil drain plug 1
6 6105Q-1009032A 放油塞磁铁 Oil drain plug magnet 1
7 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 1
8 6105Q-3509013 垫圈 Washer 15
9 D7019-1009040 油底壳组件 Oil sump parts 1

12、D0302-1010000/04 机油集滤器总成 Oil Strainer Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D30-1010050A 垫片组合件 Gasket component 1
2 Q150B0850TF2 螺栓 M8×50 Bolt M8×50 2
3 Q40308 垫圈 8 Washer 8 3
4 475D-1010132 滤网 Filter screen 2 易损件 EWP
5 6105QA-1010131A 滤网托架 Screen bracket 1
6 D0302-1010010B 吸油管焊接件 oil suction pipe weldment 1
7 Q150B0820TF2 螺栓 M8×20 Bolt M8×20 1

13、D30-1011000A/07 机油泵总成 Oil Pump Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 530-1011034 机油泵轴衬套（II） Oil pump shaft bushing（II） 1
2 D30-1011041B 垫片 Gasket 1 易损件 EWP
3 D30-1011031A 机油泵盖 Oil pump cover 1
4 D30-1011053A 外转子 Outer rotor 1
5 YC24-0512 圆柱销 5X12 Straight pin 5×12 2
6 D30-1011052A 内转子 Inner rotor 1
7 D30-1011051A 机油泵轴 Oil pump shaft 1
8 D30-1011035A 机油泵体 Oil pump body 1
9 Q/YC207-0840 螺栓 M8X40 Bolt M8X40 3
10 530-1011033 机油泵轴衬套（I） Oil pump shaft bushing(I) 1
11 Q/YC207-0828 螺栓 M8X28 Bolt M8X28 2
12 D30-1011011B 机油泵从动齿轮 Driven gear of oil pump 1

14、D9900-1012000/03 机油滤清器 Oil Filter

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 150-1012000D 机油滤清器 Oil filter 1 易损件 EWP

15、D30-1013000A/10 机油冷却器总成 Oil Cooler Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D30-1013013 机油冷却器芯 Oil cooler core 1
2 D30-1013014 垫片 Gasket 2 易损件 EWP
3 Q1200820TF2 螺柱 M8X20 Stud M8X20 2
4 Q1200845 螺柱 M8X45 Bolt M8X45 2
5 D30-1013012B 机油冷却器盖垫片 Oil cooler cover gasket 1 易损件 EWP
6 Q61904 螺塞 NPT1/2 Screw plug NPT1/2 5
7 D30-1013011C 机油冷却器盖 Oil cooler cover 1
8 Q40110 垫圈 10 Washer 10 4
9 Q40310 垫圈 10 Washer 10 4
10 Q150B1045 螺栓 M10X45 Bolt M10X45 4
11 Q40108 垫圈 8 Washer 8 4
12 Q40308 垫圈 8 Washer 8 4
13 340B08 螺母 M8 Nut M8 4
14 Q40110 垫圈 10 Washer 10 2
15 Q40310 垫圈 10 Washer 10 2
16 Q150B10150 螺栓 M10X150 Bolt M10X150 2
17 Q40110 垫圈 10 Washer 10 1
18 Q40310 垫圈 10 Washer 10 1
19 Q150B1065 螺栓 M10X65 Bolt M10X65 1
20 Q40110 垫圈 10 Washer 10 2
21 Q40310 垫圈 10 Washer 10 2
22 Q150B1035 螺栓 M10X35 Bolt M10X35 2
23 GB/T308-14G100b 钢球 14G100b Steel ball 14G100b 1
24 530-1013015 旁通阀弹簧 Bypass valve spring 1
25 D30-1013017 垫圈 Washer 1
26 530-1013016 旁通阀螺塞 Bypass valve screw plug 1
27 Q40110 垫圈 10 Washer 10 1
28 Q40310 垫圈 10 Washer 10 1
29 Q150B1070 螺栓 M10X70 Bolt M10X70 1
30 Q618B01 螺塞 NPT1/8 Screw plug NPT1/8 1
31 6QA1-1002174 管接头 Pipe joint 1
32 D30-1012001A 机滤卸油导管 Oil outlet pipe, oil filter 1

16、A5701-1002600/02 游标尺部件 Oil Dipstick Parts

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 F3000-1002601 橡胶件 Rubber parts 1 易损件 EWP
2 A5701-1002640 油标尺组件 Dipstick parts 1

17、D7019-1104000/14 供给系管路总成 Fuel Supply System Pipeline Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty 备 注 Remark

1 D30-11041A0 第一缸高压油管组件 No.1 cylinder high-pressure pipe 1 易损件 EWP
2 D7018-1104240 回油管组件 Oil return pipe subassembly 1 易损件 EWP
3 D30-11041B0 第二缸高压油管组件 No.2 cylinder high-pressure pipe 1 易损件 EWP
4 6105Q-1104090B 柴滤器进油管总成 Fuel inlet pipe assembly, fuel filter 1 选装 Optional
易损件 EWP 630-1104305 柴滤进油管 I Fuel inlet pipe I, fuel filter 1 选装 Optional
易损件 EWP 6105Q-1104100B 喷油泵进油管总成 Fuel inlet pipe assembly, injection pump 1 选装 Optional
易损件 EWP 630-1104403 油管 Fuel pipe 1 选装 Optional
易损件 EWP 5 D30-11041C0 第三缸高压油管组件 No.3 cylinder high-pressure pipe 1 易损件 EWP
6 D30-11041D0 第四缸高压油管组件 No.4 cylinder high-pressure pipe 1 易损件 EWP
7 6105Q-1104023 油管护套 Pipe sleeve 8
8 6105Q-1104022 高压油管接螺母 High-pressure pipe connecting nut 8
9 330-1104080 两管夹固定总成 Two-pipe clamps fixed assembly 1
10 D30-1104110 一管夹固定总成 One-pipe clamps fixed assembly 4
11 636-1104090A 柴滤进油管总成 Fuel inlet pipe assembly, fuel filter 1
12 E0200-1104050 四管夹固定总成 Four-pipe clamps fixed assembly 1
13 330-1104090 三管夹固定总成 Three-pipe clamps fixed assembly 1
14 D7018-1104250 回油接管组件 Fuel return connecting pipe parts 1
15 D0200-1104111 铰接式接头护罩 Hinged joint shield 4
16 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1

18、D7019-1105000/05 柴油滤清器总成 Fuel Filter Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 Q1841215TF2 螺栓 M12X15 Bolt M12X25 2
2 Q340B08 螺母 M8 Nut M8 2
3 Q40308 垫圈 8 Washer 8 4
4 6105Q-3509013 垫圈 Washer 2
5 Q1200825TF2 螺柱 M8X25 Bolt M8X25 2
6 D30-1105010 柴油滤清器 Fuel filter 1 易损件 EWP
7 B7604-1105200 旋装沉淀器 Rotated sump 1 易损件 EWP
8 Q150B0825TF2 螺栓 M8X25 Bolt M8X25 2
9 6105Q-1104100B 喷油泵进油管总成 Fuel inlet pipe assembly, Injection pump 1
10 D7019-1105003 柴滤器支架 Fuel filter bracket 1
11 Q40208 垫圈 8 Washer 8 2

19、D7019-1109000/06 空气滤清器总成 Air Filter Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注Remark

1 D7019-1109071 空滤器进气接管 Air intake connecting pipe, air filter 1
2 Q67689 环箍 89 Hoop loop 89 2
3 640-1109001 空滤器连接胶管 Connecting hose, air filter 1
4 D7030-1109100 空气滤清器 Air filter 1
5 Q150B0822 螺栓 M8X22 Bolt M8x22 4
6 Q40308 垫圈 8 Washer 8 8
7 Q40108 垫圈 8 Washer 8 8
8 Q150B0818 螺栓 M8X18 Bolt M8X18 4
9 641-1109030 空滤器喉箍总成 Collar assembly, air filter 1
10 D7019-1109042A 支托底板 Bracket bottom 1
11 Q340B08 螺母 M8 Nut M8 4

20、D7QG2-1111000/01 喷油泵总成 Fuel Injection Pump Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 Q150B0822TF2 螺栓 M8X22 Bolt M8X22 4
2 Q40208 垫圈 8 Washer 8 4
3 Q40308 垫圈 8 Washer 8 4
4 Q/YC1821022TF2 螺栓 M10X22 Bolt M10X22 4
5 Q40310 垫圈 10 Washer 10 8
6 D7002-1111100A-493 喷油泵 Injection pump 1
   D30-1111140-493 输油泵（组合阀） Fuel delivery pump( combination valves)  1
7 Q/YC149-8 复合式密封垫圈8 Compound seal washer 8 4 易损件 EWP
8 Q/YC901-1C0810 铰接螺栓 M8X1 Hinged bolt M8X1 2
9 D30-1111040C 喷油泵机油管组件 Injection pump oil pipe parts 1
10 Q1201030TF2 螺柱 M10X30 Stud M10X30 4
11 Q340B10 螺母 M10 Nut M10 4
12 Q40110 垫圈 10 Washer 10 4
13 D30-1111061 喷油泵连接板 Injection pump connecting plate 1
14 D30-1111062A 连接板垫片 Connecting plate gasket 1
15 D7100-1111101A 喷油泵齿轮连接板 Gear connecting plate ,injection pump 1
16 D7100-1111003A 燃油喷射泵齿轮 Injection pump gear 1

21、D30-1112000/03 喷油器总成 Fuel Injector Assembly

序 号 No. 图号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 330-1112010 喷油器部件 Injector parts 4
330-1112030 喷油嘴偶件 Nozzle matching parts 4 选装 optional
330-1112030-680 喷油嘴偶件 Nozzle matching parts 4 选装 optional
2 Q40308 垫圈 8 Washer 8 8
3 Q360B08 螺母 M8 Nut M8 8
4 330-1112041 喷油器螺柱 Injector Stud 8
5 6105QA-1112013 喷油器垫片 Injector gasket 1000 易损件 EWP

22、D7019-1130000/01 燃油喷射附件总成 Fuel Injection Accessory Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D7019-1111014 油门拉线支架 Throttle stayguy bracket 1
2 Q150B1020 螺栓 M10X20 Bolt M10X20 1
3 Q40310 垫圈 10 Washer 10 1
4 Q40110 垫圈 10 Washer 10 1
5 Q150B1220 螺栓 M12X20 Bolt M12X20 1
6 Q40312 垫圈 12 Washer 12 1
7 Q40112 垫圈 12 Washer 12 1
8 641-1111001 调速器附加手柄 Governor additional handle 1
9 Q150B0615 螺栓 M6X15 Bolt M6X15 2
10 Q40306 垫圈 6 Washer 6 2

23、D7019-1201000/10 消声器总成 Muffler Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 Q/YC1821030 螺栓 M10X30 Bolt M10X30 7
2 Q40310 垫圈 10 Washer 10 9
3 Q40110 垫圈 10 Washer 10 9
4 D7102-1201001 消声器垫块 Muffler block 1
5 Q150B1025 螺栓 M10X25 Bolt M10X25 2
6 D7102-1201100B 消声器 Muffler 1
7 670-1000094 水管封口盖 Water pipe seal cover 1 易损件 EWP
8 D7019-1201200B 消声器排烟器 Exhaust pipe, muffler 1
9 A93S5-1201300 排烟管喉箍部件 Exhaust pipe hoop parts 1
10 D7102-1201002 消声器垫片 Muffler gasket 1 易损件 EWP
11 D7103-1201200A 消声器垫片组件 Muffler gasket subassembly 1 易损件 EWP

24、D0708-1303000/01 散热器水管及软管总成 Water Pipe & Hose Assembly of Radiator

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D0708-1303040 出水管组件 Water outlet pipe component 1
2 Q618B03 螺塞 NPT 3/8 Screw plug NPT3/8 1
3 Q/YC198-14 螺塞 M14X1.5 Screw plug M14X1.5 1
4 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1 易损件 EWP
5 6105Q-1303015 出水支管垫片 Water outlet manifold gasket 4 易损件 EWP
6 Q150B0820 螺栓 M8X20 Bolt M8X20 8
7 Q40308 垫圈 8 Washer 8 8
8 Q40008 垫圈 8 Washer 8 8

25、631-1305000/06 放水开关总成 Water Drain Cock Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 150-1305015 操纵杆 Control lever 1
2 Q5003220 销 3.2X20 Pin 3.2X20 1
3 6105Q-1305014A 放水阀芯 Drain valve core 1
4 6105Q-1305013 放水阀体 Drain valve body 1
5 6105Q-1305012 垫圈 Washer 1
6 6105Q-1305011 弹簧 Spring 1
7 Q40006 垫圈 6 Washer 6 1
8 Q5001610 销 1.6X10 Pin 1.6X10 1

26、D0115-1306000/07 调温器总成 Thermostat Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 D30-1303016A 回水胶管 Water return hose 1
2 6105Q-1303013 节温器座垫片 Thermostat seat gasket 1
3 Q40308 垫圈 8 Washer 8 5
4 Q40008 垫圈 8 Washer 8 2
5 Q1200822 螺柱 M8X22 Stud M8X22 3
6 Q340B08 螺母 M8 Nut M8 5
7 Q618B02 螺塞 NPT 1/4 Screw plug NPT1/4 1
8 D30-1303011 节温器盖 Thermostat cover 1
9 Q1200825 螺柱 M8X25 Stud M8X25 2
10 A3000-1303012A 节温器盖垫片 Thermostat cover gasket 1 易损件 EWP
11 630-1303014D 节温器座 Thermostat seat 1
12 Q67645 环箍 45 Clamp 45 2
13 530-1306004 调温器 Thermostat 1

27、D7200-1307000/12 水泵总成 Water Pump Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty 备 注 Remark

1 Q150B0850TF2 螺栓 M8X50 Bolt M8X50 4
2 Q40308 垫圈 8 Washer 8 4
3 Q/YC198-14 螺塞 M14X1.5 Screw plug M14X1.5 1
4 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1
5 BJ100-1307002 水泵皮带 Water pump belt 1
6 D30-1307026A 水泵垫板垫片 Water pump plate gasket 1 易损件 EWP
7 D0305-1307020B 水泵 Water pump 1

28、D7008-1308000/06 风扇总成 Fan Assembly

序号 No 图号 Part No. 名称 Part Name 数量 Qty 备注 Remark

1 Q1841020TF2 螺栓 M10X20 Bolt M10X20 4
2 D7200-1308010 风扇 Fan 1
3 D0200-1308300 风扇轴部件 Fan component 1
4 Q1841030TF2 螺栓 M10X30 Bolt M10X30 4

29、D7019-1600000/01 动力输出总成 Power Output Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 D7000-1600015E 飞轮壳 Flywheel housing 1
2 Q1841450TF2 螺栓 M14×50 Bolt M14×50 4
3 Q1841250TF2 螺栓 M12X50 Bolt M12×50 6
4 B8800-1005063 飞轮螺栓 Flywheel bolt 7
5 D7019-1005360 飞轮及齿圈组件 Flywheel and gear ring subassembly 1
6 6105Q-1600011 扁销 Tabular pin 1
7 YC24-B1224 圆柱销 12X24 Pin 12X24 1
8 YC209-100125FL 油封 100×125 Oil seal 100×125 1 易损件 EWP
   YC209-B100125PL 油封 100×125 Oil seal 100×125 1 选装件 Optional易损件 EWP
   YC209-C100125PL 油封 100×125 Oil seal 100×125选装件 Optional易损件 EWP
9 Q150B0612 螺栓 M6×12 Bolt M6×12 1
10 6QA1-1600016 盖板—飞轮壳 Cover plate—Flywheel housing 1
11 Q40106 垫圈 6 Washer 6 1
12 Q40306 垫圈 6 Washer 6 1

30、D7QG2-3509000/06 气制动空气压缩机总成 Pneumatic Air Compressor Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 D7QG2-3509007 过水螺栓 Hollow bolt for water 1
2 530-3509012A 空压机进气管 Air intake pipe, air compressor 1
3 Q67627 环箍 27 Hoop 27 2
4 530-3509011A 空压机进气管接头 Air intake pipe joint, air compressor 1
5 Q150B0820 螺栓 M8X20 Bolt M8X20 2
6 Q40308 垫圈 8 Washer 8 2
7 Q40108 垫圈 8 Washer 8 2
8 D0111-3509010 空压机进气接头 Air intake joint, air compressor 1
9 F3100-3509014 密封垫片 Seal gasket 1 易损件 EWP
10 YC208-B11200F O 型圈 2.65X112 O-ring 2.65X112 1 易损件 EWP
11 D30-3509011 空压机齿轮 Air compressor gear 1
12 Q150B1040 螺栓 M10X40 Bolt M10X40 3
13 6105Q-1007073 接头螺栓 Joint bolt 2
14 Q/YC149-8 复合式密封垫圈 8 Compound seal washer 8 4 易损件 EWP
15 Q151B1030 螺栓 M10X1X30 Bolt M10X30 1
16 Q40310 垫圈 10 Washer 10 4
17 Q40110 垫圈 10 Washer 10 4
18 D30-3509004A 空压机进油管 Fuel inlet pipe, air compressor 1
19 Q/YC149-22 复合式密封垫圈 22 Compound seal washer22 2 易损件 EWP
20 D7QG2-3509008A 出气接头 Air outlet joint 1
21 D30-3509100B 空气压缩机 Air compressor 1
22 D30-1049337 尼龙扎带Ⅵ Nylon Ⅵ 1

31、D7019-3701000/02 发电机总成 Alternator Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 Q150B1050TF2 螺栓 M10X50 Bolt M10X50 1
2 294-3701031 调节螺栓 Adjusting bolt 1
3 Q340B10 螺母 M10 Nut M10 1
4 Q40310 垫圈 10 Washer 10 2
5 Q40110 垫圈 10 Washer 10 2
6 Q340B16 螺母 M16 Nut M16 2
7 Q40316 垫圈 16 Washer 16 1
8 497E-3701032 滑块 Slide block 1
9 D0801-3701036 垫块 Block 1
10 D0110-3701033A 固定板 Locating plate 1
11 Q150B1232TF2 螺栓 M12X32 Bolt M12X32 2
12 Q40312 垫圈 12 Washer 12 3
13 Q40112 垫圈 12 Washer 12 3
14 D7019-3701100 发电机 Alternator 1
15 Q150B10130 螺栓 M10X130 Bolt M10X130 1
16 Q340B10 螺母 M10 Nut M10 1
17 Q150B1280TF2 螺栓 M12X80 Bolt M12X80 1

32、D7004-3708000/03 起动机总成 Starter Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 D30-3708100 起动机 Starter 1
2 Q150B1030 螺栓 M10×30 Bolt M10×30 3
3 Q40310 垫圈 10 Washer 10 3
4 A3206-3708104A 起动机防护罩 Starter shield 1
5 D30-1049337 尼龙扎带Ⅵ Nylon Ⅵ 2

33、D7019-3800000/05 仪表、感应器总成 Instrument & Sensor Assembly

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 Q618B03 螺塞 NPT3/8 Screw plug NPT3/8 2
2 Q618B02 螺塞 NPT1/4 Screw plug NPT1/4 1
3 Q/YC198-18 螺塞 M18X1.5 Screw plug M18X1.5 1
4 Q/YC149-18 复合式密封垫圈 18 Compound seal washer 18 1

34、D7Q00-3904000/01 铭牌 Nameplate

序 号 No. 图 号 Part No. 名 称 Part Name 数 量 Qty. 备 注 Remark

1 YC394-BD7Q00 标牌 YC4D80-T20 Nameplate YC4D80-T20 1
2 YC5-0306 铆钉 3X6 Rivet 3X6 4
