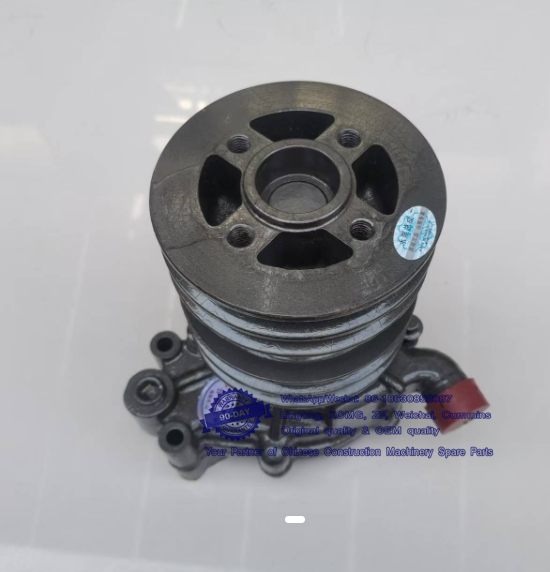

Yuchai Diesel Engine Water pump FG3D1-1307100SF1
Product Specification:
Part Name: Yuchai Diesel Engine Water pump FG3D1-1307100SF1
Part Number/OE Number: FG3D1-1307100SF1
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump FG3D1-1307100SF1 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Parts Catalogue of YC4F90-30(F51J 1) Diesel Engine
1. F50D1-1002000 气缸体总成 Cylinder Block Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F6000-1002100 气缸体部件 Cylinder block parts 1 详见后页Details see next page
2 F3000-1002107B 气缸套封水圈 Cylinder water seal ring 4
3 F3000-1002107A 气缸套封水圈 Cylinder water seal ring 4
4 F3000-1002106B 气缸套 Cylinder liner 4 易损件 EWP
5 F3000-1002306A 惰齿轮轴 Idle gear shaft 1
6 F3000-1002360 惰齿轮组件 Idle gear subassembly 1
7 F3000-1002307 惰齿轮挡板 Idle gear guard board 1
8 Q/YC207-0840 螺栓 Bolt 3
9 F50D1-1002200 齿轮室部件 Gear housing part 1 详见后页Details see next page
10 Q1840890TF2 螺栓 M8X90 Bolt M8X90 2
11 186-1002056A 调节螺栓 Adjusting bolt 1
12 Q40310 垫圈 10 Lock Washer 10 1
13 F3100-1002450 张紧皮带轮组件 Tension belt pulley subassembly 1
14 F3100-1002441 支架 Bracket 1
15 Q1840825TF2 螺栓 M8X25 Bolt M8X25 1
16 YC24-B0308 圆柱销 B3X8 Straight pin B3X8 1
17 F3000-1002740A 喷嘴组件 Nozzle subassembly 1
18 430-1002163 垫圈 Washer 1
19 430-1002162B 过油螺栓 Hollow bolt for oil 1
20 6105Q-1002022 铝堵φ 10X10 Aluminum plug φ 10X10 2
21 YC24-0412 圆柱销 4X12 Straight pin 4X12 2
22 F3000-1002503 后油封座垫片 Rear oil seal seat gasket 1 易损件 EWP
23 F3000-1002501 曲轴后油封座 Crankshaft rear oil seal seat 1
24 YC209-090110FL 油封 90×110 Oil seal 90×110 1 易损件 EWP
YC209-B090110PL 油封 90×110 Oil seal 90×110 1 选装 Optional
25 Q1840825 螺栓 M8X25 Bolt M8X25 7
2. F6000-1002100/04 气缸体部件 Cylinder Block Parts
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1002114D 气缸体 Cylinder block 1
F3000-1002114D* 气缸体组件 Cylinder block subassembly 1 包 含(including)1、3、5、6、8、9、12、13、14、15
2 6105Q-1002069 后主油道堵塞 Rear main oil galley plug 3
3 F3000-1002120 凸轮轴衬套 Camshaft sleeve 5
4 F3000-1002110 主油道密封塞 Main oil gallery seal plug 3
5 YC24-1218 圆柱销 12X18 Straight pin 12X18 1
6 F3000-1002123C 曲轴箱 Crankshaft tank 1
7 Q72220 碗形塞片 20 Bowl-type spacer 20 4
8 F3000-1002127B 主轴承盖长副螺栓 Main bearing cap long bolt 4
9 Q72228 碗形塞片 28 Bowl-type spacer 28 5
10 F3000-1012001 泄油导管 Oil drain guide pipe 1
11 Q72158 塞片 58 Spacer 58 1
12 F3000-1002162A 定位菱销 Positioning pin 1
13 F3000-1002126A 主轴承盖短副螺栓 Main bearing cap short bolt 6
14 F3000-1002118A 主轴承盖螺栓 Main shaft cap bolt 6
15 F3000-1003002A 气缸盖长螺栓 Cylinder head long bolt 4
16 Q/YC901-3C14 垫圈 14 Washer 14 1
17 A7100-14991-0 堵塞 Plug 1
3、F50D1-1002200/08 齿轮室体部件 Gear Housing Parts
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3100-1002127 扁销 Flat pin 1
2 F3100-1002202 齿轮室盖板垫片 Gear housing cover plate gasket 1 易损件 EWP
3 F5000-1002203A 齿轮室盖板 Gear housing cover plate 1
4 F3100-1002204 齿轮室盖垫片 Gear housing cover gasket 1 易损件 EWP
5 Q1840820TF2 螺栓 M8×20 Bolt 4
6 F50D1-1002201A 齿轮室 Gear house 1
7 YC209-055080FR 油封 55×80 Oil seal 55×80 1
YC209-B055080PR 油封 55X80 Oil seal 55X80 1 选装 Optional
8 Q1840855 螺栓 M8×55 Bolt 7
9 Q1840895 螺栓 M8×95 Bolt 2
10 Q1840880 螺栓 M8X80 Bolt M8X80 3
11 Q1840870 螺栓 M8X70 Bolt M8X70 1
12 Q1840816 螺栓 M8X16 Bolt M8X16 2
13 F5000-1002205 喷油泵齿轮盖 Injection pump gear cover 1
14 F3100-1002206 喷油泵齿轮盖垫片 Injection pump gear cover gasket 1 易损件 EWP
15 F3000-1002207A 上止点指针 TDC pointer 1
16 YC24-0616 圆柱销 6X16 Straight pin 6X16 1
17 Q32008 螺母 M8 Nut M8 3
4、F5001-1003000/01 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly
序号 No. 图 号 Part No. 名 称 Name 数量 Qty. 备注 Remark
1 Q1840825TF2 螺栓 M8X25 Bolt M8×25 5
2 F31N1-8104007A 空调机支架 Air conditioner bracket 1
3 F3000-1003109 气门锁夹 Valve stem locks 16
4 F3000-1003116 气门弹簧上座 Valve spring upper seat 8
5 F3000-1003106S 气门弹簧 Valve spring 8
6 L3000-1003105 气门杆油封 Valve stem seal 8
7 F3000-1003121 旋转垫片 Rotary spacer 8
8 F3000-1003112 进气门座圈 Intake valve seat ring 4 易损件 EWP
9 F3000-1003111A 进气门 Intake valve 4
10 Q5210616 圆柱销 6×16 Straight pin 6×16 2
11 F3000-1003102A 排气门座圈 Exhaust valve seat ring 4 易损件 EWP
12 F3000-1003103B 排气门 Exhaust valve 4
13 Q72232 碗形塞片 32 Bowl-type spacer 32 6
14 F3400-1003151 后吊耳 Rear lifter 1
15 Q1841022TF2 螺栓 M10×22 Bolt M10×22 2
16 F3000-1003001A 气缸盖垫片 Cylinder head gasket 1 易损件 EWP；选装 optional
F3000-1003001A-264 气缸盖垫片 Cylinder head gasket 1 易损件 EWP；选装 optional
F3000-1003001A-B28 气缸盖垫片 Cylinder head gasket 1 易损件 EWP；选装 optional
17 Q72240 碗形塞片 40 Bowl-type spacer 40 1
18 F5000-1003101 气缸盖 Cylinder head 1
F5000-1003101* 气缸盖 Cylinder head 1 包括 icluding 8，10，11，13，14，17，18，21，23，25
19 F3000-1003002A 气缸盖长螺栓 Cylinder head long bolt 14
20 F3000-1003003A 气缸盖短螺栓 Cylinder head short bolt 4
21 F3000-1003201B 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP
22 F3000-1003241C 气缸盖罩 Cylinder head cover 1
23 Q1840880 螺栓 M8×80 Bolt M8×80 10
24 Q614B06 方头锥形螺塞 NPT 3/4 Square taper screw plug NPT 3/4 4 易损件 EWP
25 YC208-B01800S O 形密封圈 2.65×18 Seal O-ring 2.65×18 4 易损件 EWP
26 F3000-1003119 喷油器镶套 Injector bordered sleeve 4
27 F3000-1003171 螺套 Screw sleeve 4
28 150-1003041F 加机油口盖 Oil filler cover 1 易损件 EWP
29 150-1003043C 密封圈 Seal ring 1 易损件 EWP
30 F3000-1003104SF1 气门导管 Valve guide pipe 8
5、F5000-1004000/03 活塞及连杆总成 Piston& Connecting Rod Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1004002A 气环 Gas ring 4 易损件 EWP
2 F3000-1004003A 刮油环 Fuel Scrap ring 4 易损件 EWP
3 F3000-1004100A 油环部件 Fuel ring parts 4 易损件 EWP
F3000-1004002A* 活塞环总成 Piston ring assembly 1
4 F3000-1004001A 活塞 Piston 4 易损件 EWP
5 F3000-1004004B 活塞销 Piston pin 4
6 Q43034 挡圈 34 Retainer 34 8
7 F3000-1004200C 连杆部件 Connecting rod part 4
8 F7000-1004005 连杆轴瓦 Connecting rod shaft shell 8 易损件 EWP
6、F51J1-1005000/01 曲轴减振器总成 Crankshaft Vibration Damper Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1005001D 曲轴 Camshaft 1
2 F7000-1005008 下止推片 Lower thrust plate 2 易损件 EWP
3 F7000-1005006 下主轴瓦 Lower main bearing 5 易损件 EWP
4 F7000-1005007 上止推片 Upper thrust plate 2 易损件 EWP
5 F7000-1005005A 上主轴瓦 Upper main bearing 5 易损件 EWP
6 F3000-1005002A 曲轴正时齿轮 Chrankshaft timing gear 1
7 F3000-1005066A 机油泵驱动齿轮 Oil pump drive gear 1
8 F3000-1005140C 减振器组件 Vibration damper parts 1
9 F3000-1005012A 皮带轮螺栓垫片 Pulley bolt gasket 1
10 F31N1-1005016A 附加皮带轮 Additional pulley 1
11 Q1840816TF2 螺栓 M8X16 Bolt M8X16 4
12 F3000-1005014B 曲轴皮带轮螺栓 Crankshaft pulley bolt 1
7、F3700-1006000/05 凸轮轴总成 Camshaft Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1006001B 凸轮轴 Camshaft 1
2 Q5510814 键 8X14 Key 8X14 1
3 F3000-1006003 凸轮轴止推片 Camshaft thrust plate 1
4 Q/YC207-0816 螺栓 M8X16 Bolt M8X16 2
5 F3000-1006002B 凸轮轴正时齿轮 Camshaft timing gear 1
6 F3000-1006006 垫圈 Washer 1
7 F3000-1006007 凸轮轴螺栓 Camshaft bolt 1
8、F3000-1007000/11 配气机构总成 Valve Train System Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1007001A 挺柱 Tappet 8
2 F3000-1007002A 推杆 Push rod 8
3 F3000-1007100F 摇臂轴部件 Rocker arm shaft parts 1
4 Q/YC207-0860 螺栓 Bolt 10
9、F50D1-1008100/05& F50J1-1008500/03 进气管部件&进气接管部件
Intake Pipe Parts & Intake Connecting Pipe Parts
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F5000-1008101D 进气管 Intake pipe 1
2 F3000-1008105A 进气接管垫片 Intake connecting pipe gasket 2 易损件 EWP
3 F3000-1008104A 进气管垫片 Intake pipe gasket 4 易损件 EWP
4 Q1840855 螺栓 M8X55 Bolt M8x55 4
5 Q1840895 螺栓 M8X95 Bolt M8X95 3
6 F5000-1111201 支架 Bracket 1
7 Q1840885 螺栓 M8X85 Bolt M8X85 5
8 Q1200850TF2 螺柱 M8X50 Bolt M8X50 4
9 F7000-1008102A 进气接管 Intake connecting pipe 1
10 Q/YC149-20 复合式密封垫圈 20 Compound Seal washer 20 2 易损件 EWP
11 Q/YC198-20 螺塞 M20X1.5 Plug M20x1.5 2
10、F30J1-1008200/06 F3000-1008400/05 排气管部件&排气管护罩部件
Exhaust Pipe Parts & Exhaust Pipe Cover Parts
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 FB200-1008250 排气管垫片组件 Exhaust pipe gasket subassembly 4 易损件 EWP
2 F3000-1008204D 排气管 Exhaust pipe 1
3 Q1841050TF2 螺栓 M10X50 Bolt M10X50 8
4 F3000-1008211B 排气管罩 Exhaust pipe cover 1
5 Q1840812TF2 螺栓 M8X12 Bolt M8X12 3
6 Q1841014TF2 螺栓 M10X14 Bolt M10X14 1
11、F31L1-1009000/03 油底壳总成 Oil Sump Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1009001 油底壳垫片 Oil sump gasket 1 易损件 EWP
2 D30-1009102A 垫圈 Washer 22
3 Q150B0816TF2 螺栓 M8X16 Bolt M8X16 22
4 F31L1-1009040A 油底壳组件 Oil sump assembly 1
5 6105Q-1009031C 放油塞 Oil drain plug 1
6 6105Q-1009032A 放油塞磁铁 Oil drain plug magnet 1
7 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 1 易损件 EWP
8 155-1009026 油标尺套管接头 Oil dipstick sleeve joint 1
9 F3000-1009046A 回油管 Oil return pipe 1
12、 F39L1-1028000/01 油标尺总成 Oil Dipstick Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 M32B1-1009080A 油标尺焊接件 Oil dipstick weldment 1
2 155-1009043B 油标尺座 Oil dipstick seat 1
3 F31L1-1009008A 油标尺管夹 Oil dipstick pipe clamp 1
4 Q67616 环箍 16 Loop hoop 16 2
5 F30SA-1009047 油标尺套管 Oil dipstick sleeve 1
13、 F3000-1010000A/05 机油集滤器总成 Oil Strainer Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1010003C 集滤器垫片 Oil strainer spacer 1
2 F3000-1010100D 吸油管焊接件 Oil suction pipe weldment 1
3 Q/YC207-0830 螺栓 Bolt 2
4 Q/YC207-0816 螺栓 Bolt 1
5 530-1010030 滤网组件 Filter screen subassembly 1
14、 F3000-1011000/05 机油泵总成 Oil Pump Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1011007 机油泵垫片 Oil pump gasket 1 易损件 EWP
2 F3000-1011100 机油泵部件 Oil pump parts 1
3 Q/YC207-0830 螺栓 Bolt 4
4 Q1200830TF2 螺柱 M8X30 Stud M8X30 1
5 Q32008 螺母 M8 Nut M8 1
15、186-1012000/04 机油滤清器 Oil Filter
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 186-1012000 机油滤清器 Oil filter 1 易损件 EWP
16、F50J1-1013000/04 机油冷却器总成 Oil Cooler Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q1841030 螺栓 M10X30 Bolt M10X30 5
2 F3100-1013100D 机油冷却器 Oil cooler 1
3 Q1841045 螺栓 M10X45 Bolt M10X45 2
4 Q18410100 螺栓 M10X100 Bolt M10X100 1
5 Q1841050 螺栓 M10X50 Bolt M10X50 1
6 Q61901 螺塞 NPT 1/8 Screw plug NPT 1/8 1
7 F6000-1013104 冷却器盖垫片 Oil cooler cover gasket 1 易损件 EWP
17、F50D1-1014000/05 曲轴箱通风装置总成 Crankcase Ventilation Device Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3100-1014003B 通气软管 Vent hose 1
2 Q673B21 环箍 21 Loop hoop 21 2
3 F3100-1014100B 离心式油气分离器 Centrifugal oil gas seperator 1
4 Q673B19 环箍 19 Loop hoop 19 1
5 Q/YC149-18 复合式密封垫圈 18 Compound seal ring 18 1
6 151-1306027 暖风供水接头 Warm air water supply joint 1
7 F3000-1014045A 外通管 Outer hose 1
8 F31D5-1014053 呼吸器回油软管 Oil return hose of breather 1
9 F3400-1014005B 管夹 Pipe clamp 1
10 Q67616 环箍 Loop hoop 38 2
11 F3100-1104542 分配器过渡板 Distributor transmission plate 1
12 Q150B0616 螺栓 M6X16 Bolt M6X16 2
13 Q40306 垫圈 6 Washer 6 4
14 Q40106 垫圈 6 Washer 6 4
15 Q150B0620 螺栓 M6X20 Bolt M6X20 2
18、F5000-1015000/06 发动机起动辅助装置总成 Engine Start Assist Equipment Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F5000-1015050 加热器 Heater 1
F5100-1015050 加热器 Heater 1 选装 Optional
19、 F50J1-1104000/05 供给系管路总成 Supply System Pipeline Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F5000-1104100A 高压油管部件 High-pressure fuel pipe part 1
F5000-11041A0 第一缸高压油管组件1st High-pressure fuel pipe parts 1
F5000-11041B0 第二缸高压油管组件 2nd High-pressure fuel pipe parts 1
F5000-11041C0 第三缸高压油管组件 3rd High-pressure fuel pipe parts 1
F5000-11041D0 第四缸高压油管组件 4th High-pressure fuel pipe parts 1
2 Q673B85 环箍 85 loop hoop 85 3
3 Q671B85 环箍 85 loop hoop 85 4
4 F5000-1104207 油管(I) Fuel pipe（I） 1
5 F5000-1104260 管夹组件 Pipe clamp subassembly 1
6 F5000-1104080A 油泵至油轨油管组件 Fuel pipe subassembly between injection pump and fuel rail 1
7 F5000-1104208 油管(II) Fuel pipe（II） 1
8 F5000-1104503A 回油管接头 Fuel return pipe joint 3
分别装在油泵进、回油接头上以及柴滤器回油接头上。
Installed separately with the fuel intake and return
joint & the fuel return joint of fuel filter.
9 F5000-1104304A 接头 Joint 4
分别装在柴滤器以及油水分离器的进、出油接头上。
Installed separately with the fuel filter & the fuel
intake and outlet joint of oil-water separator.
10 F5000-1104204A 回油管 Fuel return pipe 1
20、20.F50J1-1105000/09 柴油滤清器总成 Fuel Filter Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F5000-1105310 分离器接地组件 Ground connecting part of separator 1
2 W3000-1104800 手动输油泵 Manual fuel delivery pump 1
3 F5100-1105300-614 柴油预滤器部件 Fuel pre-filter parts 1 易损件 EWP
4 W3000-1105100A 柴油滤清器 Fuel filter 1 易损件 EWP
5 F5000-1105601 柴滤器壳支架 Fuel filter shell bracket 2
6 F5000-1105602 柴滤器环箍 Fuel filter loop hoop 1
7 530-1009002 垫圈 Washer 2
8 Q1841016 螺栓 M10X16 Bolt M10X16 3
21 、F5000-1111000/09 喷油泵总成 Injection Pump Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q1840816TF2 螺栓 M8X16 Bolt M8X16 3
2 F5000-1111035B 正时信号盘 Timing signal plate 1
3 F2000-1111003 燃油喷射泵齿轮 Fuel injection pump gear 1
4 Q1840825TF2 螺栓 M8X25 Bolt M8X25 3
5 F5000-1111105 喷油泵垫片 Injection pump gasket 1 易损件 EWP
6 Q341B14 螺母 M14X1.5 Nut M14X1.5 1
7 Q40314 垫圈 14 Washer 14 1
8 F5000-1111100-011 喷油泵 Injection pump 1
9 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 1 易损件 EWP
10 Q/YC198-10 螺塞 M10X1 Screw plug M10X1 1
11 F2000-1111027 支架 Bracket 1
12 Q1840820TF2 螺栓 M8X20 Bolt M8X20 2
13 Q1840816 螺栓 M8X16 Bolt M8X16 3
14 Q1840835 螺栓 M8X35 Bolt M8X35 2
15 W3000-1111A00-011 共轨管部件 Common rail pipe part 1
22、F5000-1112000/03 喷油器总成 Injector Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 150-1112001 喷油器垫片 Injector gasket 4
2 F5000-1112100-011 喷油器部件 Injector parts 4
3 F5000-1112005A 喷油器压板 Injector pressure plate 4
4 GB/T849-10 垫圈 10 Lock Washer 10 4
5 Q1841030TF2 螺栓 M10×30 Bolt M10×30 4
23、F51J1-1118000/01 增压器总成 Turbocharger Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3000-1118240A 增压器进油软管 Oil inlet hose of turbocharger 1
2 E0200-1118031A 增压器进油接头 Turbocharger oil inlet joint 1
3 Q/YC901-3C12 垫圈 12 Lock Washer 12 1
4 F50J1-1118100-383 增压器 Turbocharger 1 选装 optional
F3000-1118100-135 增压器 Turbocharger 1 选装 optional
5 M3000-1008206B 螺母 Nut 4
6 150-1118001 双头螺柱 Stud bolt 4
7 F3000-1118012A 增压器垫片 Turbocharger gasket 1
8 F3100-1118403C 涡壳隔热罩 Turbine heat isolation cover 1
9 F3000-1008203 涡轮后排气接管 Turbine rear exhaust joint 1
10 Q1840825TF2 螺栓 M8X25 Bolt M8X25 5
11 Q1841020TF2 螺栓 M10X20 Bolt M10X20 3
12 F3000-1008212 支架 Bracket 1
13 YC208-B01700F O 形圈 2.65X17 O-ring 2.65X7 2 易损件 EWP
14 F3000-1118340A 增压器回油管 Turbocharger oil return pipe 1
15 Q150B0825TF2 螺栓 M8X25 Bolt M8X25 2
16 Q40308 垫圈 8 Lock Washer 8 2
17 6105Q-3509013 垫圈 Washer 2
18 F3000-1118301 垫片 Washer 1
19 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1 易损件 EWP
20 A30-1118021 进油软管接头 Oil inlet hose joint 1
24、231-1305000/06 放水开关 Water Drain Switch
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 231-1305000 放水开关 Water drain Switch 1
25、F50J1-1306000/07 调温器总成 Thermostat Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q61902 螺塞 NPT1/4 Plug 1
2 F7200-1306001A 调温器盖 Thermostat cover 1
3 Q1840830 螺栓 M8×30 Bolt M8x30 2
4 F30SA-1306004 调温器 Thermostat 1
5 F3000-1306002 调温器盖垫片 Thermostat cover washer 1 易损件 EWP
6 F50D1-1306003 节温器座 Thermostat seat 1
7 Q67638 环箍 38 Loop hoop 38 2
8 F3000-1306005 回水胶管 Water return pipe 1
9 F3000-1306006 调温器座垫片 Thermostat seat washer 1 易损件 EWP
10 6105Q-1305100 温风进水阀总成 water inlet valve assembly 1
11 Q618B03 螺塞 NPT3/8 Plug NPT3/8 1
26、F31D1-1307000/04 水泵总成 Water Pump Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F31D5-1307250A 水泵进水管组件 Water inlet pipe parts 1
2 G3220-1307017A 暖风回水接头 Water return joint 1
3 F7100-1307263 旁通阀软管 Bypass valve hose 1
4 Q67650 环箍 50 Loop hoop 50 2
5 F31D1-1307100B 水泵部件 Water pump parts 1
6 150-3701040B 发电机皮带 Alternator belt 2
7 Q1840870TF2 螺栓 M8×70 Bolt M8×70 1
8 F3000-1307001 水泵垫片 Water pump washer 1 易损件 EWP
27、F30D3-1308000/03 风扇总成 Fan Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q1841055TF2 螺栓 M10X55 Bolt M10X20 4
2 F3000-1308010 风扇组件 Fan parts 1
3 415-1308001 水泵-风扇垫块 Water-fan Cushion block 1
28、F51J2-1600000/01 动力输出总成 Power Output Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q1840630 螺栓 M6×30 Bolt M6×30 1
2 F5000-1600413 衬套 Bushing 1
3 Q1841230TF2 螺栓 M12×30 Bolt M12x30 10
4 Q1840612 螺栓 M6×12 Bolt M6×12 8
5 B3000-1600021 盖板 Cover plate 2
6 F51J1-1600401 飞轮壳 Flywheel case 1
7 YC24-1020 圆柱销 10×20 Pin 10x20 2
8 F5000-1005360B 飞轮及齿圈组件 Flywheel and gear ring parts 1
9 F3000-1005063 飞轮螺栓 Flywheel bolt 6
10 F30SA-1005365 轴承座 Bearing seat 1
11 GB/T276-6203-2RS 滚动轴承 Rolling bearing 1
12 F31XA-1600740A 离合器从动盘组件 Clutch driven plate assembly 1
13 Q40308 垫圈 8 Lock Washer 8 12
14 Q150B0825TF2 螺栓 M8×25 Bolt M8×25 12
15 530-1600050 离合器盖及压盘组件 Clutch cover & compress plate assembly 1
16 YC24-B0616 圆柱销 6×16 Pin 6X16 2
29、F50J1-3407000/01 转向泵总成 Steering Pump Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F31D1-3407100 转向泵 Steering pump 1
2 Q1841025TF2 螺栓 M10X25 Bolt M10X25 2
30、F50D1-3509000/03 气动制空气压缩机总成 Pneumatic Air Compressor Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 E0208-3509070 出气接头组件 Air outlet joint subassembly 1
2 Q/YC901-3C22 垫圈 22 Washer 22 1
3 F3100-3509100C 空气压缩机 Air compressor 1
4 F3100-3509014 密封垫片 Seal gasket 1 易损件 EWP
5 F3100-3509010 空压机进气接头 Air inlet joint of air compressor 1
6 Q618B01 螺塞 NPT 1/8 Screw plug NPT 1/8 1
7 6QA6-1307017 管接螺栓 Bolt 1
8 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 2 易损件 EWP
9 Q40108 垫圈 8 Lock Washer 8 2
10 Q40308 垫圈 8 Lock Washer 8 2
11 Q150B0820 螺栓 M8X20 Bolt M8X20 2
12 F31FE-3509240 空压机进油管组件 Oil inlet pipe assembly of air compressor 1
13 M3200-1104363 胶套 Rubber sleeve 1
14 B3221-1104122 管夹 Pipe clamp 2
15 Q150B0616 螺栓 M6X16 Bolt M6X16 1
16 F31FE-3509601 管夹支架 Clamp bracket 1
17 Q40106 垫圈 6 Washer 6 1
18 Q40306 垫圈 6 Washer 6 1
19 Q340B06 螺母 M6 Nut M6 1
20 Q1840860TF2 螺栓 M8X60 Bolt M8X60 2
21 Q1840865TF2 螺栓 M8×65 Bolt M8X65 1
22 F31D1-3509001 空压机齿轮 Air compressor gear 1
23 YC208-B10900F O 形圈 2.65X109 O-ring 2.65X109 1 易损件 EWP
24 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 2 易损件 EWP
25 150-3509023 进油螺栓 Hollow bolt for oil 1
31、F50J1-3701000/01 发电机总成 Alternator Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q1841095TF2 螺栓 M10X95 Bolt M10X95 2
2 F3100-3701242A 加强板 Strengthen plate 1
3 F3100-3701241 发电机调节支架 Alternator adjusting bracket 1
4 Q340B08 螺母 M8 Nut M8 1
5 Q40308 垫圈 8 Lock Washer 8 1
6 F3100-3701204A 调节滑块 Adjusting sliding block 1
7 F3100-3701203 张紧螺栓 Tension bolt 1
8 Q40108 垫圈 8 Lock Washer 8 1
9 Q40308 垫圈 8 Lock Washer 8 1
10 F50D1-3701100 发电机 Alternator 1
11 Q150B10125 螺栓 M10X125 Bolt M10X25 1
12 Q40310 垫圈 10 Lock Washer 10 1
13 Q340B10 螺母 M10 Nut M10 4
14 Q40308 垫圈 8 Lock Washer 8 4
15 Q40108 垫圈 8 Lock Washer 8 4
16 Q150B0825TF2 螺栓 M8X25 Bolt M8X25 4
17 F31N1-3701002B 发电机支架 Alternator bracket 1
18 Q18408060TF2 螺栓 M8X60 Bolt M8X60 1
19 F3100-3701001 发电机皮带 Alternator belt 2
20 Q40110 垫圈 10 Lock Washer 10 1
21 Q40310 垫圈 10 Lock Washer 10 1
22 Q150B1030TF2 螺栓 M10X30 Bolt M10X30 1
32、F7200-3708000/04 起动机总成 Starter Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 Q150B1230TF2 螺栓 M12X30 Bolt M12X30 1
2 A3206-3708104A 起动机防护罩 Starter protection shield 1 易损件 EWP
3 F7200-3708100 起动机 Starter 1
F3100-3708-01-443 单向器 Isolator 1
F7200-3708-02-443 磁吸开关组件 Magnetic switch parts 1
4 Q150B1230TF2 螺栓 M12X30 Bolt M12X30 1
5 Q40312 垫圈 12 Lock Washer 12 2
6 B3221-3708020 搭铁线总成 Bond strap assembly 1
33、F50J1-3800000/02 仪表、感应器总成 Instrument& Sensor Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F3400-3800100 水温感应器 Water temperature sensor 1
2 L3800-1600411 堵塞 Plug 1
3 F3400-3800400 油压过低报警器 Low oil pressure alarm 1
34、F51J1-3823000/06 控制系统总成 Control System Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 W3000-3823180 水温传感器 Water temp. sensor 1
2 F50J1-3823250 发动机线束组件 Starter line pencil parts 1
3 F5000-3823209A 线束卡 IX Wiring harness clip IX 1
4 F5000-3823204 线束卡 IV Wiring harness clip IV 1
5 F5000-3823151 爆震传感器护罩 Detonation sensor cover 1
6 Q1840610 螺栓 M6X10 Bolt M8X10 3
7 F5000-3823202A 线束卡 II Wiring harness clip II 1
8 Q1840830 螺栓 M8X30 Bolt M8X30 1
9 W3000-3823150 爆震传感器 Detonation sensor 1
10 G6000-3823140 增压压力传感器 Supercharge pressure sensor 1
11 F5000-3823201A 线束卡Ｉ Wiring harness clip Ｉ 1
12 F5000-3823203A 线束卡 III Wiring harness clip III 1
13 F5000-3823206A 线束卡 VI Wiring harness clipVI 1
14 W3000-3823170 曲轴转速传感器 Crankshaft rotating speed sensor 1
15 F5000-3823035 调整垫 Adjusting cushion 1
16 J5600-3800312 转速传感器支架调整垫片 II Speed sensor bracket adjusting gasket II 适 量proper amount
17 F5000-3823208 线束卡 VIII Wiring harness clip VIII 1
18 F5000-3823207A 线束卡 VII Wiring harness clip VII 2
19 F51J1-3823350 控制器组件 Controller subassembly 1
20 Q218B0612 螺钉 M6X12 Screw M6×12 2
21 G6000-38231C0 进气温度传感器 Air intake temperature sensor 1
22 W3000-3823160 凸轮轴相位传感器 Camshaft phase position sensor 1
23 Q218B0616 螺钉 M6×16 Screw M6×16 1
35、F30J1-1001000/01 发动机悬置总成 Engine Suspension Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 F30J1-1001001 前左支脚 Front left bracket 2
2 Q150B1225 螺栓 M12X25 Bolt M12X25 8
3 Q40112 垫圈 12 Washer 12 8
4 Q40312 垫圈 12 Washer 12 8
36、F5100-3904000A/01 标牌总成 Nameplate Assembly
序号 图 号 名 称 数量 备 注
Item Part No. Name Qty. Remark
1 YC394-AF5100 标牌 YC4F90-30 Nameplate 1
2 YC5-0306 铆钉 3X6 Rivet 3X6 4
