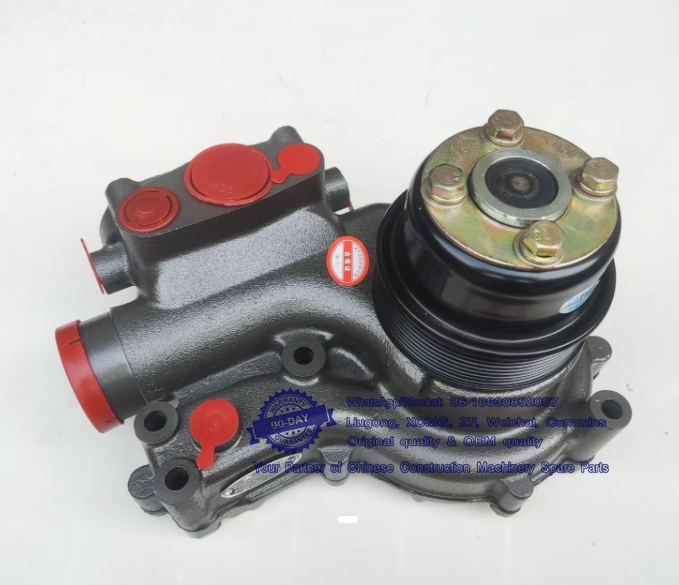

Yuchai Diesel Engine Water pump L3000-1307100F
Product Specification:
Part Name: Yuchai Diesel Engine Water pump L3000-1307100F
Part Number/OE Number: L3000-1307100F
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump L3000-1307100F will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Parts Catalogue of YC6L330-50 (LA1LA) Diesel Engine
目 录 CONTENT
序号 No. 图 号 Parts No. 名 称 Parts Name 页数 Page 备注 Remark
1 LA2MA-1002000/02 气缸体总成 Cylinder Block Assembly
2 LA2MA-1002200/07 齿轮室部件 Timing Housing Subassembly
3 L470G-1003000/03 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly
4 L4700-1004000/01 活塞及连杆总成 Piston & Connecting Rod Assembly
5 L62LA-1005000/02 曲轴减振器总成 Crankshaft Damper Assembly
6 L3000-1006000A/05 凸轮轴总成 Camshaft Assembly
7 L3000-1007000/11 气门挺杆总成 Valve Tappet Assembly
8 L38DA-1008100/06 &L47LA-1008500/02 进气管部件&进气接管部件 Intake Manifold & Intake Connecting Manifold Parts
9 L3002-1008200/16 &J62AA-1008400/04 排气管部件&排气管护罩部件 Exhaust Manifold & Exhaust Connecting Manifold Parts
10 L30YA-1009000/07 油底壳总成 Oil Sump Assembly
11 L30YA-1010000/10 机油集滤器总成 Oil Strainer Assembly
12 L30YA-1011000/02 机油泵总成 Oil Pump Assembly
13 L3000-1012000/03 机油滤清器总成 Oil Filter Assembly
14 L3000-1013000C/04 机油冷却器总成 Oil Cooler Assembly
15 L3000-1014000/03 曲轴箱通风装置总成 Crankcase Ventilation Device Assembly
16 L52H1-1104000/12 供给系管路总成 Fuel Line Assembly
17 J63SA-1105000/04 柴油滤清器总成 Fuel Filter Assembly
18 L4700-1111000/10 喷油泵总成 Injection Pump Assembly
19 L4700-1112000/08 喷油器总成 Injector Assembly
20 L50AA-1118000/01 增压器总成 Turbocharger Assembly
21 LA1LA-1205000/01 催化转化器总成 Catalytic Converter Assembly
22 231-1305000/07 放水开关 Water Outlet Switch
23 L470C-1306000/05 调温器总成 Thermostat Assembly
24 L470C-1307000/04 水泵总成 Water Pump Assembly
25 L36AA-1600000/02 动力输出总成 Power Take Off Assembly
26 L3000-3407000/05 转向泵总成 Steering Pump Assembly
27 L3002-3509000/06 气制动空气压缩机总成 Air Brake Air Compressor Assembly
28 L62LA-3701000/03 发电机总成 Generator Assembly
29 L52LA-3708000/03 起动机总成 Starter Assembly
30 J42FJ-3800000/03 仪表、感应器总成 Gauge & Sensor Assembly
31 LA1LA-3823000/01 控制系统总成 Control System Assembly
32 LA100-3904000/01 铭牌 Nameplate
1、LA2MA-1002000/02 气缸体总成 Cylinder Block Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q1840816 螺栓 M8×16 Bolt M8×16 4
2 YC24-0820 圆柱销 8×20 Cylindrical pin 8×20 2
3 L4700-1002114B 气缸体 Cylinder block 1
L4700-1002114B* 气缸体加工组件 Cylinder block subassembly 1
4 YC7-30 碗形塞片 30 Plug 30 1
5 L3000-1002106B 气缸套 Cylinder liner 6 易损件 EWP ；安庆 Anqing
6 L3000-1002063 气缸套封水圈 Cylinder liner water seal ring 6 易损件 EWP
7 L3000-1002011 凸轮轴衬套 Camshaft bushing 7
8 YC208-B01600F O 形圈 2.65×16 O-ring 2.65×16 1
9 6105Q-1002067 主油道密封塞 Main oil gallery seal plug 1
10 L3000-1002051 正时惰齿轮 Timing idle gear 1
11 L3000-1002307 正时惰齿轮挡板 Timing idle gear retaining board 1
12 L3000-1002304 惰齿轮轴螺栓 Idle gear shaft bolt 4
13 Q61508 螺塞 M8X1 Screw plug 1
14 L3000-1002306 惰齿轮轴 Idle gear shaft 1
15 L3000-1002014 主轴承盖 Main bearing cover 6
16 L3000-1002170C 喷嘴焊接件 Nozzle welded part 6
17 Q1840812TF2 螺栓 M8×12 Bolt M8×12 6
18 L3000-1002200 机体加强板总成 Block strengthen plate assy. 1
19 Q61901 螺塞 NPT1/8 Screw plug 2
20 L3000-1002116 止推主轴承盖 Middle main bearing cover 1
21 L3000-1002118 主轴承盖螺栓 Main bearing bolt 14
22 L3000-1002100A 回油管组件 Oil return parts 1
23 YC208-K01400F O 形圈 1.9×14 O-ring 1.9×14 1
24 6105Q-1002022 铝堵 Φ 10×10 Aluminum block Φ 10×10 2
25 6105Q-1002069 后主油道堵塞 Rear main oil galley plug 1
26 A3100-1002103 凸轮轴端盖垫片 Camshaft end cover gasket 1 易损件 EWP
27 A3100-1002102 凸轮轴端盖 Camshaft end cover 1
2、 LA2MA-1002200/07 齿轮室部件 Timing Housing Subassembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 A3000-1002041 空压机惰齿轮组件 Idler gear parts, air compressor 1
2 231-1002087 惰齿轮减磨板 Idle gear wearing plate 1
3 L3000-1002084A 空压机惰齿轮座 Air compressor idle gear seat 1
4 L6100-1002201 齿轮室 Gear housing 1
5 Q1840870 螺栓 M8×70 Bolt M8×70 4
6 L3000-1002038A 空压机前盖垫片 Spacer for front plate of air compressor 1 易损件 EWP
7 L3000-1002037 空压机前盖板 air compressor plate 1
8 L5300-1002267SF1 齿轮室隔音板 Acoustic board 1
9 Q1840825 螺栓 M8×25 Bolt M8×25 7
10 Q1841075TF2 螺栓 M10×75 Bolt M10×75 1
11 G0100-1002401 张紧皮带轮 Tension pulley 1 选装 Optional
12 150-1003040F 加机油口盖组件 Oil fill cap assy. 1
13 Q1840845 螺栓 M8×45 Bolt M8×45 2
14 Q1200885 螺柱 M8×85 Stub M8×85 1
15 Q1840865 螺栓 M8×65 Bolt M8×65 2
16 C24-1235 圆柱销 12×35 Straight pin12×35 2
17 Q1841450 螺栓 M14×50 Bolt M14×50 2
18 Q1840816 螺栓 M8×16 Bolt M8×16 6
19 Q/YC149-8 复合式密封垫圈 8 Seal washer8 3
20 YC209-070090FR 油封 70×90 Oil seal 70×90 1 易损件 EWP, 选装 Optional
YC209-C070090PR 油封 70×90 Oil seal 70×90 1易损件 EWP, 选装 Optional
21 L30YA-1002205B 喷油泵齿轮盖板 Fuel injection pump gear cover plate 1
22 Q1840820 螺栓 M8×20 Bolt M8×20 10
23 YC24-1235 圆柱销 12×35 Straight pin 12×35 1
24 J5600-3800302 转速传感器支架定位螺套 Speed sensor bracket locating sleeve 2
25 L3000-1002206B 喷油泵齿轮盖垫片 Fuel injection pump gear cover gasket 1 易损件 EWP
26 Q340B08 螺母 M8 Nut M8 2
27 Q1200880 螺柱 M8×80 Stub M8×80 1
28 Q40308 垫圈 8 Lock Washer 8 9
29 Q40108 垫圈 8 Lock Washer 8 2
30 Q1840820TF2 螺栓 M8×20 Bolt M8×20 2 在螺纹处涂紧固胶 Use gum
31 Q150B0820TF2 螺栓 M8×20 Bolt M8×20 1
32 D30-1002037 上止点指针 TDC pointer 1
33 YC208-B02000F O 形圈 2.65X20 O-ring2.65X20 1 易损件 EWP
34 A3000-1002085B 惰齿轮座螺栓 Idle gear seat bolt 1
35 L3001-1002032A 正时齿轮室垫片 Timing gear housing gasket 1 易损件 EWP
36 L64DB-1002203 齿轮室盖 Timing gear housing plate 1
37 L3000-1002034 正时齿轮室盖板垫片 Time gear housing cover gasket 1 易损件 EWP
3、L470G-1003000/03 气缸盖及气缸盖罩总成 Cylinder Head& Cylinder Head Cover Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q150B1255TF2 螺栓 M12×55 Bolt M12×55 1
2 L4700-1003171B 气缸盖 Cylinder head subassembly 1
L4700-1003170 气缸盖组件 Cylinder cover 1
3 L3000-1007018A 气门导管 Valve guide 24 易损件 EWP
4 L3000-1007019A 进气门座 Intake valve seat 12 易损件 EWP
5 L3000-1007021A 排气门座 Exhaust valve seat 12 易损件 EWP
6 L3000-1003032B 气缸盖螺栓(长) Cylinder cover bolt(long) 14
7 L4700-1003003 气缸盖短螺栓 Short cylinder cover bolt 12
8 YC7-30 碗形塞片 30 Plug 30 15
9 L3000-1003088 气缸盖定位销套 Locating liner 2
10 L3000-1003001-386 气缸盖垫片 Cylinder cover washer 1 易损件 EWP
11 Q150B1225TF2 螺栓 M12×25 Bolt M12×25 2
12 Q40312 垫圈 12 Washer12 5
13 A30-1003038 前吊耳焊接件 Front lifting ear weldment 1
14 Q150B0512 螺栓 M5×12 Bolt M5×12 11
15 Q40305 垫圈 5 Washer5 11
16 LA100-1003270 盖板组件 Parts cover plate 1
17 L3000-1003206 瓦塄钢丝团 Corrugated steel wire mass 1 易损件 EWP
18 L4700-1003241A 气缸盖罩 Cylinder head cover 1 易损件 EWP
19 L3000-1003086 铝堵 Aluminum block 6
20 150-1003040F 加机油口盖组件 Oil filler hole cover assembly 1
21 L4700-1003272 盖板垫片 Cover plate gasket 1 易损件 EWP
22 Q1840825 螺栓 M8×25 Bolt M8×25 17
23 L4700-1003271A 盖板 Cover plate 1
24 Q1840820 螺栓 M8X20 Bolt M8X20 4
25 L3000-1003022A 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP；烟台石川Yantai shichuan
26 J5600-1003176 喷油器铜套 Injector copper sleeve 6
27 YC208-B02580F1 O 形圈 2.65×25.8 O- ring 2.65×25.8 6 易损件 EWP
28 L3000-1003036A 前吊耳 Front lifting ear 1
29 Q150B1228TF2 螺栓 M12×28 Bolt M12×28 2
4、L4700-1004000/01 活塞及连杆总成 Piston & Connecting Rod Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1004002 气环 Compression ring 6 易损件 EWP
2 L3000-1004003 刮油环 Oil control ring 6 易损件 EWP
3 L3000-1004100 油环部件 Oil control ring parts 6 易损件 EWP
L3000-1004002* 活塞环总成 Piston ring assembly 1
4 L4700-1004001 活塞 Piston 6 易损件 EWP
5 L3000-1004019 活塞销 Piston pin 6
6 Q43045 挡圈 45 Retaining ring 45 12 易损件 EWP
7 L3000-1004050C 连杆部件 Connecting rod parts 6
8 L3000-1004022A 连杆轴瓦 Connecting rod bearing shell 12 易损件 EWP
5、L62LA-1005000/02 曲轴减振器总成 Crankshaft Vibration Damper Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 A3100-1005034A 皮带轮螺栓 Belt pulley bolt 6
2 L3000-1005017 组合垫圈 Washer 6
3 A3100-1005201 曲轴皮带轮 Crankshaft belt pulley 1
4 YC24-0814 圆柱销 8X14 Straight pin 8X14 1
5 L4700-1005240A 硅油减振器组件 Silicone oil vibration damper 1
6 530-1009002 垫圈 Washer 6
7 GB/T16674-1025-12.9-ph 螺栓 M10X25 Bolt M10X25 6
8 A3100-1005021B 曲轴正时齿轮 Crankshaft timing gear 1
9 A3100-1005018 扁销 Flat dowel 2
10 L3000-1005019B 曲轴 Crankshaft 1
11 L3000-1005012D 曲轴止推瓦（上） Crankshaft thrust bushing(upper) 1 易损件 EWP
L3000-1005012D*-H 曲轴止推瓦组件(红) Crankshaft thrust bushing(red, 2units) 1
L3000-1005012D*-L 曲轴止推瓦组件(蓝)Crankshaft thrust bushing(blue, 2units) 1
12 L3000-1005014 主轴瓦（上） Main bearing shell(upper) 6 易损件 EWP
L3000-1005014*-H 主轴瓦组件(红) Main bearing shell(red, 12units) 1
L3000-1005014*-L 主轴瓦组件(蓝) Main bearing shell(blue, 12units) 1
13 YC24-B1226 圆柱销 121X26 Straight pin 121X26 1
14 L3000-1005016 主轴瓦（下） Main bearing shell 6 易损件 EWP
15 L3000-1005013D 曲轴止推瓦（下 Crankshaft thrust bushing (lower) 1 易损件 EWP
6、L3000-1006000A/05 凸轮轴总成 Camshaft Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1006007A 凸轮轴螺栓 Camshaft bolt 1
2 L3000-1006006A 垫圈 Washer 1
3 L3000-1006002 凸轮轴正时齿轮 Camshaft timing gear 1
4 Q/YC207-0820 螺栓 M8x20 Bolt M8X20 2
5 L3000-1006003A 凸轮轴止推片 Camshaft thrust plate 1
6 L3000-1006005A 隔圈 Isolated ring 1
7 L3000-1006015D 凸轮轴 Camshaft 1
8 Q5500519 键 5x19 Key 5x19 1 易损件 EWP
7、L3000-10070000/11 气门挺杆总成 Valve Tappet System
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1007090C 挺柱 Tappet 12 易损件 EWP
2 L3000-1007080C 气门推杆组件 Valve tappet subassembly 12 易损件 EWP
3 YC208-A00800F O 形圈 1.8X8 O-ring 1.8X8 6 易损件 EWP
4 Q/YC207-1075 螺栓 M10×75 Bolt M10×75 18
5 L3000-1007030D 摇臂座组件 Valve rocker arm subassembly 6
6 L3000-1007028C 气门桥 Valve bridge 12
7 L3000-1007014 气门弹簧座 Valve spring seat 24
8 L3000-1007016 气门杆油封 Valve stem seal 24 易损件 EWP
9 L3000-1007013 气门锁夹 Valve stem locks 48 易损件 EWP
10 L3000-1007023 气门内弹簧 Valve outer spring 12 易损件 EWP；
11 L3000-1007022A 气门外弹簧 Valve inner spring 24 易损件 EWP
12 L3000-1007012B 排气门 Exhaust valve 12 易损件 EWP
13 L3000-1007011B 进气门 Intake valve 12 易损件 EWP
8、L38DA-1008100/06 进气管部件&L47LA-1008500/02 进气接管部件
Intake Pipe & Intake Connecting Pipe Component
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L38DA-1008101B 进气管 Air intake manifold 1
2 L3000-1008011 进气管垫片 Air intake manifold spacer 6 易损件 EWP
3 Q40108 垫圈 8 Washer8 18
4 Q40308 垫圈 8 Washer8 18
5 Q150B0835 螺栓 M8×35 Bolt M8×35 6
6 Q150B08110 螺栓 M8×110 Bolt M8×110 12
7 Q/YC198-10 螺塞 M10×1 Screw plug M10×1 1
8 Q/YC149-10 复合式密封垫圈 10 Seal washer 10 1 易损件 EWP
9 150-1008016A 进气接管 Intake connecting manifold 1
10 A3100-1008016 进气接管垫片 Intake connecting manifold gasket 1 易损件 EWP
11 Q1201030 螺柱 M10X30 Stud M10X30 4
12 Q40110 垫圈 10 Lock Washer 10 4
13 Q40310 垫圈 10 Lock Washer 10 4
14 Q340B10 螺母 M10 Nut M10 4
15 Q/YC198-20 螺塞 M20×1.5 Plug M20×15 2
16 Q/YC149-20 复合式密封垫圈 20 Combined type seal gasket 20 2 易损件 EWP
9、L3002-1008200/16 排气管部件&J62AA-1008400/04 排气管护罩部件
Exhaust Pipe & Exhaust Pipe Cover Component
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 J5600-1008250B 排气管垫片组件 Exhaust manifold washer assy. 6 易损件 EWP
2 J5600-1008026 螺栓套 Bolt sleeve 20
3 Q150B1075TF2 螺栓 M10×75 Bolt M10×75 20
4 J5600-1008217B 排气支管 Exhaust manifold 2
5 J62AA-1008218B 排气中间管 Middle exhaust pipe 1
6 J62AA-1008213B 前排气管罩 Front exhaust manifold cover 1
7 Q150B1025TF2 螺栓 M10×25 Bolt M10×25 4
8 J62AA-1008214A 后排气管罩 Rear exhaust pipe cover 1
9 Q1840812 螺栓 M8×12 Bolt M8×12 8
10、L30YA-1009000/07 油底壳总成 Oil Sump Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1009305 油底壳压块 Oil sump press block 10
2 Q1840840TF2 螺栓 M8×40 Bolt M8×40 11
3 L3000-1009306 油底壳压块Ⅱ Oil sump press blockⅡ 3
4 Q1840865TF2 螺栓 M8×65 Bolt M8×65 2
5 L30YA-1009040A 油底壳焊接件 Oil sump weldment 1
6 Q/YC149-27 复合式密封垫圈 27 Seal washer 27 1
7 6105Q-1009032A 放油塞磁铁 Oil drain plug magnet 1
8 6105Q-1009031C 放油塞 Oil drain plug 1
9 383-1002082 尼龙管 Nylon pipe 1
10 L3000-1009001 油底壳垫 Oil sump washer 1
11 151-1002082 管夹 Pipe clamp 1
12 Q67616 环箍 Loop hoop 2
13 F30SA-1028170 油标尺座组件 Oil dipstick seat subassembly 1
14 L3002-1009080B 油标尺焊接件 Oil dipstick weldment 1
11、L30YA-1010000/10 机油集滤器总成 Oil Collector Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 6105QA-1010130B 滤网总成 Filter screen assembly 1
2 L30YA-1010120 进油管焊接件 Oil intake pipe weldment 1
3 Q40108 垫圈 8 Lock Washer 8 3
4 Q40308 垫圈 8 Lock Washer 8 3
5 Q150B0820TF2 螺栓 M8×20 Bolt M8×20 1
6 L3000-1010110A 垫片结合件 Assembled washer 1 易损件 EWP
7 Q150B0875TF2 螺栓 M8×75 Bolt M8×75 2
12、L30YA-1011000/02 机油泵总成 Oil Pump Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1011080A 垫片结合件Ⅱ Spacer units Ⅱ 2 易损件 EWP
2 L30YA-1011050 机油出油管焊接件 Oil outlet pipe assembly 1
3 Q150B0825FT2 螺栓 M8×25 Bolt M8×25 2
4 L3000-1011020C 机油泵 Oil pump 1
5 Q40110 垫圈 10 Lock Washer 10 2
6 Q150B1055TF2 螺栓 M10×55 Bolt M10×55 2
7 Q40310 垫圈 10 Lock Washer 10 2
8 Q150B0850TF2 螺栓 M8×50 Bolt M8×50 2
9 Q40308 垫圈 8 Lock Washer 8 4
13、L3000-1012000/03 机油滤清器部件 Oil Strainer Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1012000 机油滤清器部件 Oil filter parts 1
430-1012020A 机油滤清器 Oil filter 1
14、L3000-1013000C/04 机油冷却器总成 Oil Cooler Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1013001D 机油冷却器垫片 Oil cooler gasket 1 易损件 EWP
2 L3000-1013010E 机油冷却器 Oil cooler 1
3 Q1840835 螺栓 M8X35 Bolt M8X35 14
4 Q1840825 螺栓 M8X25 Bolt M8X25 4
5 Q18408115 螺栓 M8X110 Bolt M8X110 3
6 Q1840820 螺栓 M8X20 Bolt M8X20 1
7 Q1840890 螺栓 M8X90 Bolt M8X90 8
8 Q1840850 螺栓 M8X50 Bolt M8X50 6
15、L3000-1014000/03 曲轴箱通风装置总成 Crankshaft Ventilation Device Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q67638 环箍 38 Loop hoop38 1
2 L3001-1003244A 通气管 Breathing pipe 1
3 M3001-1003291 管夹 Clamp 1
4 Q1840812 螺栓 M8×12 Bolt M8×12 1
5 L3001-1003260B 油气分离器总成 Fuel distributor assembly 1
16、L52H1-1104000/12 供给系管路总成 Fuel Line Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 G2100-1104050A 高压连接管组件 High pressure connector assembly 6
2 L3000-1104131 连接管螺栓 Connecting pipe bolt 6
3 L4700-1104100A 高压油管部件 Cylinder high pressure pipe parts 1
4 Q1841025TF2 螺栓 M10X25 Bolt M10X25 2
5 K6000-1104304 接头 Connector 2
6 Q/YC149-12 复合式密封垫圈 12 Seal washer 12 4
7 L4700-1104C00 共轨管回油管部件 Common rail oil return pipe parts 1
8 430-1111034 接头螺栓 Connecting bolt 2
9 L4700-1104G00C燃油分配器至 ECU 油管部件 Pipe parts from fuel distributor to ECU 1
10 Q/YC149-16 复合式密封垫圈 16 Seal washer 16 16
11 M4000-1104304C 接头 Connector 3
12 YC208-B1400F O 型圈 2.65X14 O-ring 2.65X14 4
13 L4700-1104F00 ECU 至输油泵油管部件 Pipe parts from ECU to fuel pump 1
14 Q1840835TF2 螺栓 M8X35 Bolt M8X35 1
15 L4700-1104300输油泵至柴滤器油管部件Pipe parts from fuel pump to fuel filter 1
16 Q/YC901-1C1010 铰接螺栓 M10×1 Bolt M10×1 1
17 Q/YC149-10 复合式密封垫圈 10 Seal washer 10 2
18 L4700-1104004 过渡接头 Reducer union 3
19 Q1840815 螺栓 M8X15 Bolt M8X15 6
20 J5600-1104541C 燃油分配器 Fuel distributor 1
21 Q/YC901-1C1615 铰接螺栓 M16X1.5 Bolt M16X1.5 5
22 L4700-1104240A 回油管组件 Oil return pipe assembly 1
23 L4700-1104400C 柴滤器至喷油泵油管部 Pipe parts between fuel filter and injection 1件 pump
24 L4700-1104700喷油泵至燃油分配器油管部件Pipe parts between injection pump and fuel distributor 1
25 L3100-1112003 螺栓 Bolt 6
26 Q/YC149-6 复合式密封垫圈 6 Seal washer 6 12
17、J63SA-1105000/04 柴油滤清器总成 Fuel Filter Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q1841025TF2 螺栓 M10X25 Bolt M10X25 2
2 G5800-1105100C 柴油滤清器部件 Fuel filter parts 1 易损件 EWP,华源 Huayuan
G5800-1105140C 滤芯组件 Filter core subassembly 1
G5800-1105001A 柴油滤清器座 Fuel filter seat 1
3 Q/YC901-1C1615 铰接螺栓 M16X1.5 Bolt M16X1.5 2
4 Q/YC149-16 复合式密封垫圈 16 Seal ring16 4 易损件 EWP；
5 J5600-1105300C 柴油预滤器部件 Fuel pre-filter parts 1 易损件 EWP, 华源 Huayuan
18、L4700-1111000/10 喷油泵总成 Fuel Injection Pump Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L4700-1111003 喷油泵齿轮 Fuel injection pump gear 1
2 Q1841020TF2 螺栓 M10X20 Bolt M10X20 6
3 A5000-1111002 连接板垫片 Connecting plate gasket 1
4 L4700-1111001 喷油泵连接盘 Injection pump connecting plate 1
5 YC208-R10000F O 型圈 3.2X100 O-ring3.2X100 1
6 YC208-Q01180F O 型圈 3.1X11.8 O-ring3.1X11.8 1
7 L4700-1111100-A38 喷油泵 Fuel injection pump assembly 1 选装 Optional
L4700-1111100A-A38 喷油泵 Fuel injection pump assembly 1 选装 Optional
8 L4700-1111030A 共轨管支架 Common rail bracket weldment 1
9 Q1841025TF2 螺栓 M10X25 Bolt M10X25 3
10 L4700-1111A00 共轨管部件 Common rail subassembly 1
11 Q1840820TF2 螺栓 M8X20 Bolt M8X20 3
12 Q1841035TF2 螺栓 M10X35 Bolt M10X35 4
13 Q/YC149-12 复合式密封垫圈 12 Seal ring 12 2
14 Q/YC901-1C12125 铰接螺栓 M12X1.25 Bolt M12X1.25 1
15 L4700-1111350B 机油进油管组件 Oil return pipe assembly 1
16 L3100-1111304 接头 Tie-in 1
17 Q/YC149-16 复合式密封垫圈 16 Seal ring 16 1
L4700-1111-61-A38 计量阀 Metering valve 1 二次配套件 Secondary matching part
L4700-1111090-A38 溢流阀 Spillover valve 1 二次配套件 Secondary matching part
L4700-1111-51-A38 速度传感器 Speed sensor 1 二次配套件 Secondary matching part
L4700-1111-77-A38 齿轮泵 Gear pump1 二次配套件 Secondary matching part
19、L4700-1112000/08 喷油器总成 Injector Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 J5600-1112001D 喷油器垫片 Injector gasket 6
2 L4700-1112100-A38 喷油器部件 Injector parts 6 选装 Optional
L4700-1112100A-A38 喷油器部件 Injector parts 6 选装 Optional
3 L4700-1112005A 固定板 Mounted plate 6
4 J5600-1112002 垫圈 Washer 6
5 Q1841055 螺栓 M10X55 Bolt M8×55 6
L4700-1112150-A38 油嘴偶件 Nozzle matching parts 6 二次配套件 Secondary matching part
20、L50AA-1118000/01 增压器总成 Turbocharger Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 530-1009002 垫圈 Washer 3
2 L38QA-1118503 涡壳隔热罩 Turbine case heat insulation cover 1
3 Q150B0820TF2 螺栓 M8X20 Bolt M8X20 2
4 Q40308 垫圈 8 Lock Washer 8 4
5 475D-1118211 增压器进油接头 Turbocharger oil inlet joint 1
6 150-1118031B 垫片 Washer 1 易损件 EWP
7 L3700-1118100A-181-04 增压器 Turbocharger 1 无锡增压器 Wuxi ，
8 L3000-1118002 增压器垫片 Turbocharger gasket 1 易损件 EWP
9 M3600-1118301A 增压器回油管垫片 Washer 1 易损件 EWP
10 L3002-1118340C 回油管焊接组件 Oil return pipe welded subassembly 1
11 6105Q-3509013 垫圈 Washer 2
12 Q150B0828TF2 螺栓 M8X28 Bolt M8X28 2
13 YC208-B01700F O 形圈 2.65X17 O-ring 2.65X17 2 易损件 EWP
14 475D-1002071B 回油接头 Oil return union bolt 1
15 Q/YC149-24 复合式密封垫圈 24 Seal ring 24 1 易损件 EWP
16 475D-1013019B 增压器进油管接头 Oil inlet joint, turbocharger 1
17 B4000-1118030 增压器进油软管 Turbocharger oil inlet hose 1
18 Q340B06 螺母 M6 Nut M6 1
19 Q40306 垫圈 6 Washer 6 1
20 Q150B0812 螺栓 M8X12 Bolt M8X12 1 选装 Optional
21 B3000-1118062 管夹 II Clamp II 1
22 B3000-1118061 管夹 I Clamp I 1
23 Q150B0612 螺栓 M6X12 Bolt M6X12 1
24 150-1118001 双头螺柱 Stud bolt 4
25 M3000-1118206B 螺母 Nut 4
26 G0100-1118072C 涡轮后卡环 Rear clip of turbine 2
27 G0100-1118073A 垫片 Washer 1 易损件 EWP
28 Q1841045TF2 螺栓 M10X45 Bolt M10X45 2
29 Q40110 垫圈 10 Lock Washer 10 2
30 Q340B10 螺母 M10 Nut M10 4
21、LA1LA-1205000/01 催化转化器总成 Catalytic Converter Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 J0100-1205580 喷嘴 Nozzle 1
2 L6400-1205504 喷嘴垫片 Nozzle gasket 1
3 L6400-1205120 混合器 Mixer 1
4 J0100-1205350 计量喷射泵 Metering injection pump 1
5 K1000-1205101 催化消声器垫片 Catalytic muffler gasket 1
6 L6400-1205150 NOx 传感器 NOx sensor 选装 Optional
7 MA100-1205140-A83 催化消声器 Catalytic muffler 1
8 L4400-1205111 温度传感器垫片 Temperature sensor gasket 1
9 L4400-1205130A 催化器后温度传感器 Catalytic rear temperature sensor 1
10 L6400-1205112 螺塞 Screw plug 1
22、231-1305000/07 放水开关 Drain Water Cock Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 231-1305000 放水开关 Water cock switch 1
23、L470C-1306000/05 调温器总成 Thermostat Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L33QA-1306004B 蜡式调温器 Wax thermostat 2
2 L3000-1306013 节温器盖垫片 Thermostat cover washer 1 易损件 EWP
3 L3002-1306001 调温器盖 Thermostat cover 1
4 291-1306028A 放气管接头 Air bleeder pipe joint 1
5 Q40108 垫圈 8 Lock Washer 8 4
6 Q40308 垫圈 8 Lock Washer 8 4
7 Q150B0835 螺栓 M8×35 Bolt M8×35 4
8 Q/YC198-14 螺塞 M14×1.5 Screw plug M14×1.5 1
9 Q/YC149-14 复合式密封垫圈 14 Screw plug M14×1.5 1 易损件 EWP
24、L470C-1307000/04 水泵总成 Water Pump Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-1307100E 水泵 Water pump 1
2 YC208-C03550 O 型圈 3.55×35.5 O-ring3.55×35.5 1 易损件 EWP
3 YC208-C04000 O 型圈 3.55×40 O-ring3.55×40 1 易损件 EWP
4 Q1841085TF2 螺栓 M10×85 Bolt M10×85 5
5 Q/YC149-36 复合式密封垫圈 36 Seal washer36 1 易损件 EWP
6 177-1306023C 螺塞 Screw plug 1
7 L3100-1307112A 接头座 Union joint seat 1
8 B4000-1307042A 多楔带 Poly-V belt 1 8PK1525
25、L36AA-1600000/02 动力输出总成 Power Take Off Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q1841255TF2 螺栓 M12×55 Bolt M12×55 2
2 Q1840612 螺栓 M6×12 Bolt M6×12 1
3 L3000-1600016 盖板-飞轮壳 Cover plate-flywheel 1
4 Q1840612 螺栓 M6×12 Bolt M6×12 5
5 B3000-1600021 盖板 Cover plate 1
6 L3800-1600401D 飞轮壳 Flywheel case 1
7 L3800-1600016 盖板 Cover plate 1
8 Q1840810 螺栓 M8×10 BoltM8×10 1
9 Q2820812 平槽开端紧定螺钉 M8×12 Flat head slotted holding screwM8×12 1
10 Q1841245TF2 螺栓 M12×45 Bolt M12×45 6
11 6105Q-1600011 扁销 Flat pin 1
12 YC24-B1224 圆柱销 Straight pin 1
13 Q1841445TF2 螺栓 M14×45 Bolt M14×45 2
14 L3000-1600019A 曲轴后油封 Crankshaft rear oil seal 1 选装 Optional
L3000-1600019B 曲轴后油封 Crankshaft rear oil seal 1 选装 Optional
15 L3000-1005360B 飞轮齿圈组件 Flywheel gear ring subassembly 1
16 6QA1-1005044A 飞轮螺栓 Flywheel bolt 10
17 397A-1005011 轴承衬垫 Bearing gasket 1
18 GB/T276-6205-2RS 深沟球轴承 Ball bearing 1
26、L3000-3407000/05 转向泵总成 Steering Pump Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 M36L1-3407002A 传动套 Driving sleeve 1
2 L3000-3407100 转向泵 Steering pump 1
3 Q40110 垫圈 10 Lock Washer 10 2
4 Q40310 垫圈 10 Lock Washer 10 2
5 Q150B1025 螺栓 M10X25 Bolt M10X25 2
27、L3002-3509000/06 气制动空气压缩机总成 Air Brake Air Compressor Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3000-3509100B 空气压缩机 Air compressor 1
2 L38DB-3509009 空压机垫片 Air compressor gasket 1 易损件 EWP
3 A3000-3509018 空压机齿轮 Air compressor gear 1
4 Q1841075TF2 螺栓 M10×75 Bolt M10×75 5
5 L3000-3509030D 空压机进油管组件 Air compressor sucker subassembly 1
6 M3000-1002701A 过油螺栓 Hollow bolt for oil 3
7 Q/YC149-10 复合式密封垫圈 10 Seal washer 10 6 易损件 EWP
8 Q/YC149-22 复合式密封垫圈 22 Seal washer 22 1 易损件 EWP
9 Q/YC198-22 螺塞 M22X1.5 Screw plug NPT 1/8 1
10 173D-3509012A 排气接头 Exhaust joint 1
11 G4606-3509014 密封垫片 Sealing spacer 4 易损件 EWP
12 A4130-3509011 空压机进气接头 Air inlet joint, air compressor 1
13 L3000-3509070C 空压机回水管焊接件 Water return pipe weldment, air compressor 1
14 E0300-3509015 空压机堵塞 Air compressor Plug 2
15 6QA6-1307017 管接螺栓 Bolt 4
16 Q/YC149-14 复合式密封垫圈 14 Seal washer 14 8 易损件 EWP
17 L3000-3509050B 空压机进水管焊接件 Water intake pipe weldment, air compressor 1
28、L62LA-3701000/03 发电机总成 Generator Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 L3002-3701036 垫块 Cushion piece 1
2 M41J1-8104001 空压机调节螺栓 Air compressor adjusting bolt 1
3 L3002-3701036 滑块 Slide block 1
4 Q40316 垫圈 16 Washer 16 1
5 Q340B16 螺母 M16 Nut M16 2
6 Q150B1260TF2 螺栓 M12X60 Bolt M12X60 1
7 Q40112 垫圈 12 Lock Washer 12 1
8 Q40312 垫圈 12 Lock Washer 12 2
9 Q340B12 螺母 M12 Nut M12 1
10 L4700-3701040 发电机支架组件 Generator bracket subassembly 1
11 Q1840825TF2 螺栓 M8×25 Bolt M8×25 4
12 Q150B12160 螺栓 M12×160 Bolt M12×160 1
29、L52LA-3708000/03 起动机总成 Starter Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 M7300-3708100 起动机 Starter 1 佩特来 Prestolite
L3001-3708-01-002 单向器 Isolator 1
L3001-3708-04-002 驱动齿轮 Driving gear 1
L3001-3708-02-002 电磁开关组件 Magnetism switch components 1
2 Q150B1235 螺栓 M12×35 Bolt M12×35 3
3 Q40312 垫圈 12 Lock Washer 12 3
30、J42FJ-3800000/03 仪表、感应器总成 Instrument & Sensor Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q618B01 螺塞 NPT 1/8 Screw plug NPT 1/8 1
2 L3800-1600411 堵塞 Plug 1
3 150-1002072 油压感应塞接头座 Oil pressure sensor connector 1 上胶水 Use gum
31、LA1LA-3823000/01 控制系统总成 Control System Assembly
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 J5600-3823021 主线束支架(I) Main harness bracket (I) 1
2 J5600-3823262C 整车线束Ⅱ Vehicle harness 1
3 L4700-38232252A 发动机线束Ⅱ Engine harness Ⅱ 1
4 L4700-38232251B 发动机线束 I
Engine harness I 1
5 L3100-3800301 转速传感器支架 Speed sensor bracket 1
6 Q1841016 螺栓 M10X16 Bolt M10X16 3
7 J0100-3823351 控制器 Controller 1
8 Q1840630 螺栓 M6X30 Bolt M6X30 8
9 L4700-3823341A 冷却器盒 Cooler case 1
10 Q/YC149-16 复合式密封垫圈 16 Compound Seal washer 16 2
11 Q/YC198-16 螺塞 M16X1.5 Screw plug M16×1.5 2
12 Q1841040 螺栓 M10X40 Bolt M10X40 3
13 Q61902 螺塞 NPT 1/4 Screw plug NPT 1/4 1
14 G2100-3823380B ECU 减震垫组件 ECU vibration damper gasket compressor 3
15 Q218B0616 螺钉 M6×16 Screw 2
16 Q40306 垫圈 6Washer6 2
17 G2100-3823140 增压压力及温度传感器 Turbo pressure and temperature sensor 1
18 J5600-3823007C 喷油控制线束支架 Fuel injector wiring harness bracket 1
19 Q1840812 螺栓 M8X12 Bolt M8X12 3
20 W3100-3823021 主线束支架(Ⅰ)Main harness bracket (I) 2
21 J5600-3823240 喷油器线束组件 Fuel injector wiring harness subassembly 1
22 G2100-3823180 水温传感器 Water temperature sensor 1
23 G2100-3823170 曲轴转速传感器 Crankshaft speed sensor 1
24 Q1841016 螺栓 M10X16 Bolt M10X16 1
25 J5600-3823031B 支线束支架 IBranch harness bracket I 1
26 J5600-3823031A 支线束支架(I) Branch harness bracket (I) 6
27 L4700-3823032 支线束支架Ⅱ
Branch harness bracket Ⅱ 3
28 E2100-3823032 支线束支架Ⅱ Branch harness bracket Ⅱ 1
29 E2100-3823201 线束卡 I Wiring harness clamp 1
30 G5800-3823035 调整垫 Adjusting washer 1根据需要选装Optional 2501-075-13 尼龙扎带 5*200 Nylon belt 5*200 1
32、LA100-3904000/01 铭牌 Nameplate
序号 No. 图号 Parts No. 名 称 Part Name 数量 Qty. 备注 Remark
1 YC5-0306 铆钉 3×6 Rivet 3×6 4
2 YC394-ALA100 标牌 YC6L330-50 Big data plate 1
