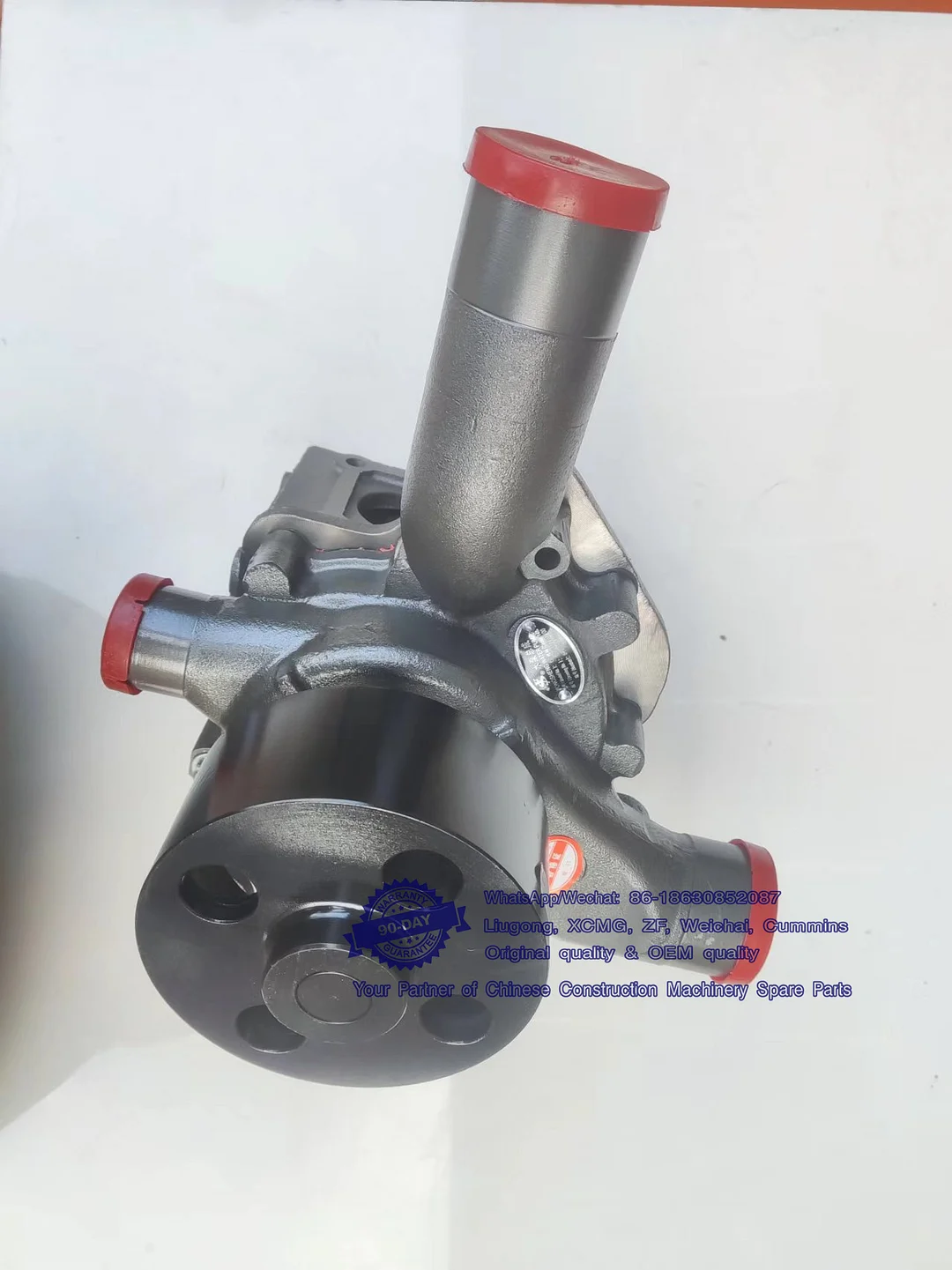

Yuchai Diesel Engine Water pump MS4YA-1307100
Product Specification:
Part Name: Yuchai Diesel Engine Water pump MS4YA-1307100
Part Number/OE Number: MS4YA-1307100
Application Model: For Yuchai Diesel Engine
Condition: New
Country/Region of Manufacture: China
Number of Pieces: 1
Warranty: 3 Month
Fast Shipping: Yuchai Diesel Engine Water pump MS4YA-1307100 will be shipped out in 1-3 days by DHL/FEDEX/UPS/TNT and arrive in 6-8 working days
Parts Catalog of YC6MK320N-50 (MY6MA) Diesel Engine
目 录 CONTENTS
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty 备注 Remark
1 MY6MA-1001000/02 发动机悬置总成 Engine Suspension Assembly
2 MY6MA-1002000/02 气缸体总成 Cylinder Block Assembly
3 MY6MA-1002200/02 齿轮室部件 Gear Housing Parts
4 MY6MA-1003000/02 气缸盖及缸盖罩总成 Cylinder Head & Cylinder Head Cover Assembly
5 MY100-1004000/01 活塞及连杆总成 Piston & Connecting Rod Assembly
6 MY6MA-1005000/03 曲轴减振器总成 Crankshaft Damper Assembly
7 M5000-1006000/04 凸轮轴总成 Camshaft Assembly
8 KJ400-1007000A/05 配气机构总成 Valve Train
9 MY6MB-1008100/01 & MYB00-1008500进气管部件&进气接管部件 Air Intake Pipe Parts & Intake Connecting Pipe Parts
10 MY6MA-1008200/01 &MY6MA-1008400/02排气管部件&排气管护罩部件Exhaust Pipe Parts & Exhaust Pipe Cover Parts
11 MKPGA-1009000/06 油底壳总成 Oil Sump Assembly
12 MKPGA-1010000/05 机油集滤器总成 Oil Strainer Assembly
13 K2000-1011000/02 机油泵总成 Oil Pump Assembly
14 KJ100-1012000/04 机油滤清器总成 Oil Filter Assembly
15 M6600-1013000/09 机油冷却器总成 Oil Cooler Assembly
16 MY20B-1028000/02 油标尺总成 Dipstick Assembly
17 MY6MA-1107000/01 燃气低压滤清器总成 Gas Low Pressure Filter Assembly
18 MY6MA-1113000/06 供气装置总成 Gas Supply Device Assembly
19 MY100-1118000/01 增压器总成 Turbocharger Assembly
20 MY6MA-1205000/01 催化转化器总成 Catalytic Converter Assembly
21 MY6MA-1303000/03 散热器水管及软管总成 Radiator Hose & Soft Hose Assembly
22 231-1305000/09 放水开关 Drain Valve
23 MY6MA-1306000/01 调温器总成 Thermostat Assembly
24 MY6MA-1307000/03 水泵总成 Water Pump Assembly
25 MY20A-1600000/01 动力输出总成 Power Output Mechanism Assembly
26 A3204-3407000/06 转向泵总成 Steering Pump Assembly
27 MY6MA-3509000/03 气制动空气压缩机总成 Pneumatic Air Compressor
28 MY6MA-3705000/05 点火系统总成 Ignition System Assembly
29 MY6MA-3701000/07 发电机总成 Alternator Assembly
30 MY6MA-3708000/01 起动机总成 Starter Assembly
31 MY6MA-3800000/02 仪表、感应器总成 Instrument Sensor Assembly
32 MY6MA-3823000/06 控制系统总成 Controlling System Assembly
33 C0000-3904000/01 铭牌 Nameplate
34 MY6MA-8104000/02 空调压缩机总成 Air Conditional Assembly
1、MY6MA-1001000/02 发动机悬置总成 Engine Suspension Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M60QA-1001080 前右支架 Front right bracket 1
2 Q218B1070TF2 螺钉 M10X70 Bolt M10X70 1
2、MY6MA-1002000/02 气缸体总成 Cylinder Block Assembly
序号No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M3400-1002350E 大惰齿轮组件 Big idle gear subassembly 1
2 M3400-1002311A 惰齿轮防磨板 Idler gear friction plate 1
3 Q/YC207-1090 螺栓 M10X90 Bolt M10X90 4
4 Q61510 开槽柱形螺塞 M10X1 Cylindrical plug 1
5 M3400-1002306A 惰齿轮轴 Idle gear shaft 1
6 M3000-1002107 气缸套封水圈 Cylinder liner water seal ring 6 易损件 EWP
7 M3000-1002108 气缸套封水圈(Ⅱ) Cylinder liner water seal ring (Ⅱ) 6 易损件 EWP
8 M1000-1002132A 气缸套封水圈（Ⅲ） Cylinder liner water seal ring (Ⅲ) 6 易损件 EWP
9 MYB00-1002106 气缸套 Cylinder liner 6
10 Q/YC198-10 螺塞 M10X1 Screw plug M10×1 2
11 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 2 易损件 EWP
12 Q61906 螺塞 NPT 3/4 Screw plug NPT 3/4 2
13 M6600-1013110 螺塞 Screw plug 2
14 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 2 易损件 EWP
15 KJ100-1002172 碗型塞片 Bowl-type plug 6
16 6105Q-1600011 扁销 Cotter pin 2
17 YC24-B1230 圆柱销 12X30 Straight pin 12X30 1
18 150-1002021 碗形塞片 Bowl-type plug 2
19 150-1002019 碗形塞片 Bowl-type plug 2
20 YC7-30 碗形塞片 30 Bowl-type plug 30 2
21 Q618B02 螺塞 NPT 1/4 Screw plug NPT 1/4 1
22 6105QA-1003087 铝堵㈡ Aluminous plug (Ⅱ) 2
23 M3000-1002C00D 调压阀部件 Pressure adjusting valve part 1
24 KJ100-1002123A 曲轴箱 Crankshaft housing 1
25 M3000-1002120 凸轮轴衬套 Camshaft bushing 6
26 M400A-1002103 凸轮轴端盖垫片 Camshaft end cover gasket 1 易损件 EWP
27 M400A-1002102 凸轮轴端盖 Camshaft end cover 1
28 Q1840816 螺栓 M8X16 Bolt M8X16 4
29 Q1840612 螺栓 M6X12 Bolt M6X12 1
30 M3400-1002126 副油道密封塞 Seal plug 1
31 Q/YC198-14 螺塞 M14X1.5 Screw plug M14X1.5 1
32 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1 易损件 EWP
33 MKA00-1002700 喷嘴部件 Nozzle parts 1
34 6105Q-1002022 铝堵φ 10X10 Aluminous plugφ 10×10 1
35 K2000-1002178 内六角螺钉 M8X25 Bolt M8X25 24
36 M3000-1002118A 主轴承螺栓 Main bearing bolt 14
37 M3400-1002161A 定位圆销 Locating round pin 1
38 M3000-1002124 密封圈 Seal ring 3 易损件 EWP
39 YC7-16 碗形塞片 16 Bowl-type plug 16 1
40 M3000-1002128 凸轮轴衬套Ⅱ Camshaft bushing Ⅱ 1
41 KJ100-1002114A 气缸体 Cylinder block 1
KJ100-1002170 气缸体组件 Cylinder block subassembly 1
42 M3400-1002162A 定位菱销 Locating diamond pin 1
43 YC7-28 碗形塞片 28 Bowl-type plug 28 1
44 Q/YC149-6 复合式密封垫圈 6 Compound seal washer 6 1 易损件 EWP
3、MY6MA-1002200/02 齿轮室部件 Gear Housing Parts
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 G0100-1002037 上止点指针 TDC pointer 1
2 Q1841225TF2 螺栓 M12X25 Bolt M12X25 2
3 M6600-1002202C 齿轮室垫片 Gear housing gasket 1 易损件 EWP
4 Q/YC207-1225 螺栓 M12X25 Bolt M12X25 6
5 M2A00-1002203C 齿轮室盖板 Gear housing cover 1
6 YC24-B1222 销 12X22 Pin 12X22 1
7 Q150B1020 螺栓 M10X20 Bolt M10X20 2
8 Q40110 垫圈 10 Washer 10 2
9 Q40310 垫圈 10 Washer 10 2
10 M3400-1002128 定位套 Locating sleeve 2
11 MS10A-1002229 支架 Bracket 1
12 Q1840620 螺栓 M6X20 Bolt M6X20 4
13 Q1841060TF2 螺栓 M10X60 Bolt M10X60 5
14 Q1841070TF2 螺栓 M10X70 1
15 M60QA-1002253A 加机油口接头 Oil filler joint 1
16 M60QA-1002238 加机油口盖板垫片 Oil filler cover gasket 1 易损件 EWP
17 YC209-C082105FR 油封 82X105 Oil seal 82X105 1 选装 Optional
YC209-C082105PR 油封 82X105 Oil seal 82X105 1 选装 Optional
18 Q1841065TF2 螺栓 M10X65 Bolt M10X65 2
19 M1000-1002505B 前油封座 Front oil seal seat 1
20 150-1003040F 加机油口盖组件 Oil filler cover subassembly 1
4、MY6MA-1003000/02 气缸盖及缸盖罩总成 Cylinder Head Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MY6MA-1003208 通气软管 Ventilate hose 1
2 Q1840835 螺栓 M8X35 Bolt M8X35 15
3 MY6MA-1003240 气缸盖罩组件 Cylinder head cover suaassembly 1
4 Q67632 环箍 32 Loop hoop 32 1
5 M2A00-1003244 通气管 Ventilate pipe 1
6 YC208-A02500F O 形圈 1.8X25 O-ring 1.8X25 2 易损件 EWP
7 Q1840612 螺栓 M6X12 Bolt M6X12 2
8 MY100-3823148 背压传感器安装座支架 Back pressure sensor seat bracket 1
9 LND00-3823142SF1 背压传感器安装座 Back pressure sensor seat 1
10 Q150B0816TF2 螺栓 M8X16 Bolt M8X16 2
11 Q40108 垫圈 8 Washer 8 2
12 Q40308 垫圈 8 Washer 8 2
13 G5900-1008019A 喘振阀通气软管 Ventilate hose 1
14 Q673B11 环箍 11 Loop hoop 11 2
15 G4200-1008013 通气接头 Ventilate joint 1
16 Q1840815 螺栓 M8X15 Bolt M8X15 12
17 LN100-1003204 垫圈 Washer 6
18 LN100-1003202A 密封圈 Seal washer 6
19 MYB00-1003032 盖板 Cover plate 1
20 Q1841016TF2 螺栓 M10X16 Bolt M10X16 2
21 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 2 易损件 EWP
22 Q1840820 螺栓 M8X20 Bolt M8X20 4
23 MS4QA-1003122 前吊耳 Front lifter 1
24 Q1841240TF2 螺栓 M12X40 Bolt M12X40 4
25 KJ100-10032B2 垫块 Cushion block 1
26 MYB00-1003171S11 气缸盖 Cylinder cover 1
MYB00-1003170S15 气缸盖组件 Cylinder cover subassembly 1
27 KJ100-100317D 铝堵 Aluminum plugging 1
28 YC7-24 碗形塞片 24 Bowl-type 24 19
29 430-1007018 气门导管 Valve guide pipe 24
30 M2A00-1003120 进气门弹簧 Intake valve spring 12
31 M6600-1003105 气门杆油封 Valve stem seal 24
32 150-1007021E 气门锁夹 Valve stem locks 48
33 M3500-1003110A 进气门弹簧座 Intake valve spring seat 24
34 L3000-1007022A 气门外弹簧 Valve outer spring 12
35 KJ100-1003002A 气缸盖长螺栓 Cylinder head long bolt 26
36 KJ100-1003201 气缸盖罩垫片 Cylinder head cover gasket 1 易损件 EWP
37 YC7-38 碗形塞片 38 Bowl-type plug 38 6
38 KJ100-1003123B 后吊耳 Rear lifter 1
39 Q1841230TF2 螺栓 M12X30 Bolt M12X30 3
40 YC7-35 碗形塞片 35 Bowl-type plug 35 2
41 YC7-18 碗形塞片 18 Bowl-type plug 18 2
42 YC7-20 碗形塞片 20 Bowl-type plug 20 12
43 KJ100-1003001-386 气缸盖垫片 Cylinder head gasket 1易损件 EWP选装 optional
KJ100-1003001-W1 气缸盖垫片 Cylinder head gasket 1易损件 EWP选装 optional
44 YC208-B02580F1 O 形圈 2.65X25.8 O-ring 2.65X25.8 12 易损件 EWP
45 M2A00-1003176SF9 喷油器火花塞护套 Spark plug jacket 6
46 M2A00-1003173CSF1 进气门座圈 Intake valve seat ring 12
47 M2A00-1003111SF7 进气门 Intake valve 12
48 M2A00-1003103SF7 排气门 Exhaust valve 12
49 M2A00-1003174CSF1 排气门座圈 Exhaust valve seat ring 12
50 M3500-1003121 旋转垫片 Gasket 24
51 YC7-26 碗形塞片 26 Bowl-type plug 26 8
52 Q1840612 螺栓 M6X12 Bolt M6X12 1
53 M5000-1007404 油管压板 Tubing pressure plate 1
54 YC208-A00600F O 形圈 O-ring 1 易损件 EWP
55 K2305-1003124 堵塞 Plug 1
56 L4700-1003272 盖板垫片 Cover gasket 1 易损件 EWP
5、MY100-1004000/01 活塞连杆总成 Piston And Connecting Rod Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 MKA00-1004002SF4 气环 Gas ring 6 易损件 EWP
2 MKA00-1004003SF3 刮油环 Scraping oil ring 6 易损件 EWP
3 MKA00-1004100SF3 油环部件 Oil ring parts 6 易损件 EWP
MY100-1004040 活塞环组件 Piston ring subassembly 6
4 Q43042 挡圈 42 Retaining ring 42 12 易损件 EWP
5 MKA00-1004001BSF5 活塞 Piston 6 易损件 EWP
6 MKA00-1004201 连杆体 Connecting rod shank 6
7 M3000-1004204A 连杆螺栓 Connecting rod bolt 12
8 MJ100-1004007 下连杆轴瓦 Lower connecting rod bearing shell 6 易损件 EWP
9 K2000-1004006 上连杆轴瓦 Upper connecting rod bearing shell 6 易损件 EWP
10 MKA00-1004202 连杆衬套 Connecting rod bushing 6 易损件 EWP
11 MKA00-1004004SF1 活塞销 Piston pin 6
6、MY6MA-1005000/03 曲轴减振器总成 Crankshaft Damper Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q1841070TF2 螺栓 M10X70 Bolt M10X70 8
2 MY6MA-1005016 附加皮带轮 Additional pulley 1
3 M3400-1005202 紧固螺栓 Fastening bolt 6
4 M3500-1005201A 曲轴皮带轮 Crankshaft belt pulley 1
5 M6600-1005240A 硅油减振器组件 Silicon oil vibration damper subassembly 1
6 M3400-1005018 曲轴小头衬套 Crankshaft small end bushing 1
7 M3400-1005019 曲轴 O 型密封圈 Crankshaft seal O-ring 1
8 M6600-1011001 驱动齿轮 Driving gear 1
9 A3100-1005018 扁销 Flat pin 1
10 M3000-1005007A 曲轴止推片（上） Crankshaft thrust plate(upper) 2 易损件 EWP
11 M3000-1005005A 上主轴瓦 Upper main bearing shell 7 易损件 EWP
12 MYB00-1005001SF1 曲轴 Crankshaft 1
13 YC24-B0820 圆柱销 8X20 Straight pin 8X20 1
14 M3400-1005002C 曲轴正时齿轮 Crankshaft timing gear 1
15 M3400-1005017 曲轴 O 型密封圈 Crankshaft seal O-ring 1
16 M3400-1005016 曲轴大头衬套 Crankshaft big end bushing 1
17 M3000-1005006A 下主轴瓦 Lower main bearing shell 7 易损件 EWP
18 M3000-1005008A 曲轴止推片（下） Crankshaft thrust plate(lower) 2 易损件 EWP
7、M5000-1006000/04 凸轮轴总成 Camshaft Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M5000-1006001 凸轮轴 Camshaft 1
2 M3400-1006013 球头销 Ball pin 1 易损件 EWP
3 M3000-1006003 凸轮轴止推片 Camshaft thrust plate 1
4 Q1840816TF2 螺栓 M8X16 Bolt M8X16 2
5 M3400-1006002B 凸轮轴正时齿轮 Camshaft timing gear 1
6 M3400-1006007 凸轮轴螺栓 Camshaft bolt 4
8、KJ400-1007000A/05 配气机构总成 Valve Train System Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 KJ100-1007001 挺柱 Tappet 12
2 M3500-1007080A 气门推杆组件 Valve push rod subassembly 12
3 Q43128 挡圈 28 Check ring 28 12
4 KJ100-1007109 摇臂轴垫圈 Rocker arm shaft washer 12
5 M3500-1007150B 排气门摇臂组件 Exhaust valve rocker arm subassembly 6
6 KJ100-1007181 气门桥调整螺钉 Valve bridge adjusting screw 12
7 6105Q-1007054 锁紧螺母 Lock nut 12
8 KJ100-1007102 摇臂轴支座 Rocker arm shaft bearing 6
9 Q1841065TF2 螺栓 M10X65 Bolt M10X65 12
10 Q1841080TF2 螺栓 M10X80 Bolt M10X80 6
11 KJ100-1007101 摇臂轴 rockshaft 6
12 KJ100-1007140A 进气门摇臂组件 Intake valve rocker components 6
13 L3000-1007072C 球头垫块 Bulb spacer block 12
14 M5000-1007028A 气门桥 Valve bridge 12
9、MY6MB-1008100/01 进气管部件 & MYB00-1008500/05 进气接管总成
Intake Manifold Assembly & Intake Connecting Pipe Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 Q150B1090TF2 螺栓 M10X90 Bolt M10X90 1
2 Q40310 垫圈 10 Washer 10 22
3 Q40110 垫圈 10 Washer 10 22
4 Q150B1040 螺栓 M10X40 Bolt M10X40 2
5 MKB00-1008102A 进气接管 Air intake connecting pipe 1
6 A7Y30-1008105 进气接管垫片 Air intake connecting pipe gasket 1 易损件 EWP
7 MYE00-1008104 进气管垫片 Air intake manifold gasket 5 易损件 EWP
8 MYB00-1008101B 进气管 Air intake manifold 1
9 MYB00-1008104 进气管垫片 Air intake manifold gasket 1 易损件 EWP
10 Q618B01 螺塞 NPT 1/8 Screw plug NPT 1/8 2
11 G3900-1113031 调压器压力补偿接头 Voltage regulator pressure compensation joint 1
12 Q150B10180 螺栓 M10X180 Bolt M10X180 6
13 Q150B1035 螺栓 M10X35 Bolt M10X35 12
14 MKB00-1008117A 进气接管支架 Air intake connecting pipe bracket 1
15 Q150B0818 螺栓 M8X18 Bolt M8X18 2
16 Q40308 垫圈 8 Washer 8 2
17 Q40108 垫圈 8 Washer 8 2
18 Q1841220 螺栓 M12X20 Bolt M12X20 2
10、MY6MA-1008200/01 排气管部件 & MY6MA-1008400/02 排气管护罩部件
Exhaust Pipe Parts & Exhaust Pipe Cover Parts
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MY6MA-1008211 排气管罩 Exhaust pipe shield 1
2 Q1841016 螺栓 M10X16 Bolt M10X16 8
3 MS40A-1008202 后排气管 Rear exhaust pipe 1
4 MY6MA-1008218 排气中间管 Exhaust intermediate pipe 1
5 Q1841045TF2 螺栓 M10X45 Bolt M10X45 1
6 J65D1-1008226 螺栓套 Bolt sleeve 1
7 MS40A-1008201 前排气管 Front exhaust pipe 1
8 YC3-1070TF2 螺栓 M10X70 Bolt M10X70 23
9 1575-1008226 螺栓套 Bolt sleeve 23
10 KJ100-1008250A 排气管垫片组件 Exhaust pipe gasket components 6 易损件 EWP
MY6MA-1008228 排气管隔热套 Exhaust pipe insulation jacketing 1 无图 No figure
11、MKPGA-1009000/06 油底壳总成 Oil sump assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 M3400-1009001C 油底壳垫片 Oil sump gasket 1 易损件 EWP
2 MKPQA-1009040B 油底壳组件 Oil sump component 1
3 M1000-1009002B 油底壳压块 Oil sump hold down 14
4 Q1840840TF2 螺栓 M8X40 Bolt M8X40 14
5 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 1 易损件 EWP
6 6105Q-1009030 放油塞总成 Oil drain plug assembly 1
12、MKPGA-1010000/05 机油集滤器总成 Oil Filter Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M6600-1010150 垫片结合件 Gasket conjunction 1
2 Q40110 垫圈 10 Washer 10 3
3 Q40310 垫圈 10 Washer 10 3
4 Q/YC1821028TF2 螺栓 M10X28 Bolt M10X28 2
5 MKPQA-1010100 吸油管部件 Oil suction pipe part 1
6 Q340B10 螺母 M10 Nut M10 1
7 M63QA-1010105 管夹支架 Clamp bracket 1
8 Q150B1075 螺栓 M10X75 Bolt M10X75 1
9 530-1009002 垫圈 Washer 1
10 6105QA-1010130B 滤网总成 Strainer assembly 1
11 Q1841016 螺栓 M10X16 Bolt M10X16 1
13、K2000-1011000/02 机油泵总成 Oil Pump Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M6600-1011002 螺栓 Bolt 2
2 K2000-1011100 机油泵部件 Engine oil pump part 1
3 M6600-1011205A 垫片结合件 Gasket conjunction 2 易损件 EWP
4 M6600-1011240A 出油管组件 Oil outlet pipe part parts 1
5 Q150B1020 螺栓 M10X20 Bolt M10X20 2
6 Q150B1065 螺栓 M10X65 Bolt M10X65 1
7 Q40110 垫圈 10 Washer 10 4
8 Q40310 垫圈 10 Washer 10 7
9 Q340B10 螺母 M10 Nut M10 1
10 M6600-1010105 管夹支架 Clamp bracket 1
11 Q/YC1821028TF2 螺栓 M10X28 Bolt M10X28 4
14、KJ100-1012000/04 机油滤清器总成 Oil Filter Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M3000-1012002 机油滤清器垫片 Oil filter gasket 1 易损件 EWP
2 Q1841030 螺栓 M10×30 Bolt M10×30 2
3 Q18410100 螺栓 M10×100 Bolt M10×100 2
4 M3405-1012200 机油滤清器部件 Oil filter part 1
15、M6600-1013000/09 机油冷却器总成 Oil Cooler Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M6600-1013104A 冷却器盖板垫片 Cooler cover plate gasket 1 易损件 EWP
2 M6600-1013110 螺塞 Screw plug 1
3 Q/YC149-27 复合式密封垫圈 27 Compound seal washer 27 1 易损件 EWP
4 M6600-1013121 旁通阀弹簧 Bypass valve spring 1
5 M6600-1013115 阀塞 Valve plug 1
6 M6600-1013108A 冷却器芯 Oil cooler core 1
7 YC208-C03150F O 型圈 3.55×31.5 O ring 3.55×31.5 2 易损件 EWP
8 Q1841016 螺栓 M10×16 Bolt M10×16 4
9 Q1840828TF2 螺栓 M8×28 Bolt M8×28 20
10 M6600-1013105A 冷却器盖 Cooler cover 1
11 Q1840880 螺栓 M8×80 Bolt M8×80 2
16、MY20B-1028000/02 油标尺总成 Oil Dipstick Assembly
序号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 Q150B0820 螺栓 M8X20 Bolt M8X20 1
2 Q40308 垫圈 8 Washer 8 1
3 Q340B08 螺母 M8 Nut M8 1
4 MY6MA-1028152 支架 Bracket 1
5 YC47-B425 油标尺套管组件 Oil dipstick sleeve pipe subassembly 1
6 YC46-B620 油标尺组件 Oil scale component 1
17、MY6MA-1107000/01 燃气低压滤清器总成 Gas Low Pressure Filter Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MYB00-1113912 气轨进气接头 Air-track gas intake joint 1
2 M2A00-1107008A 气体接头 Gas joint 2
3 Q1841016 螺栓 M10X16 Bolt M10X16 2
4 MYB00-1107250A 过滤器支架组件 Filter bracket subassembly 1
5 MYB00-1113960 燃气进气接管 Gas intake pipe 1
6 MY6MA-1113C60 出气接管 Gas output pipe 1
7 MY6MB-1113302 连接管 Connecting pipe 1
8 J5700-1107200A 燃气低压过滤器 Gas low pressure filter 1
18、MY6MA-1113000/06 供气装置总成 Gas Supply Device Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 Q150B0840 螺栓 M8X40 Bolt M8X40 4
2 Q40108 垫圈 8 Washer 8 4
3 Q40308 垫圈 8 Washer 8 4
4 MKC00-1113555 混合器垫片Ⅱ Mixer gasket Ⅱ 1 易损件 EWP
5 K1A00-1113540 混合器 Mixer 1
6 MKC00-1113554 混合器垫片Ⅰ Mixer gasket Ⅰ 1 易损件 EWP
7 MYB00-1113640 电子节气门 Electronic throttle valve 1
8 Q218B0650TF2 螺钉 M6X50 Bolt M6X50 4
9 Q67689 环箍 89 Loop hoop 89 2
10 K1A00-1113642 节气门连接管 Throttle valve connecting pipe 1
11 MY200-1113601 节气门进气接管 Throttle valve intake connecting pipe 1
12 Q1840816 螺栓 M8X16 Bolt M8X16 2
13 MYB00-1113950C 支架 Bracket 1
14 Q1201085 螺柱 M10X85 Stud M10X85 2
15 Q40110 垫圈 10 Washer 10 2
16 Q340B10 螺母 M10 Nut M10 2
17 Q40310 垫圈 10 Washer 10 2
18 K1A00-1113301 低压燃料切断阀 Gas cut-off valve,low pressure 1
19 K1A00-1113C61 出气接头 Air outlet joint 2
20 MYB00-1113912 气轨进气接头 Air intake joint 1
21 Q1840845 螺栓 M8X45 Bolt M8X45 4
22 MKB00-1113911 垫块 Cushion block 4
23 MKB00-1113907 减振垫 Anti-vibration pad 8
24 MKB00-1113906 隔离套筒 Spacer sleeve 4
25 Q218B0660TF2 螺钉 M6X60 Bolt M6X60 4
26 MYF00-1113901 燃气进气共轨管 Gas intake common rail pipe 1
27 N100-1113912 气轨进气接头 Air intake joint 1
28 YC208-B01800F O 形圈 2.65X18 O-ring 2.65X18 4 易损件 EWP
29 MKB00-1113903 支撑套 Support sleeve 4
30 MYB00-1113905 堵头 Plug 1
31 MYF00-1113902 燃气出气共轨管 Gas outlet common rail pipe 1
32 Q1840855 螺栓 M8X55 Bolt M8X55 4
33 K1A00-1113940SF1 喷射计量阀 Metering valve 5
34 TN100-1113553 混合器接头 Mixer joint 1
35 K1A00-1113909 止推胶套 II Thrust gum cover II 5
36 K1A00-1113905 堵头 Plug 1
37 Q1841225 螺栓 M12X25 Bolt M12X25 2
38 MKB00-38231J0 天燃气温度压力传感器 Nature gas temperature & pressure sensor 1
39 Q1841220 螺栓 M12X20 Bolt M12X20 1
40 MYB00-1113650A 支架 Bracket 1
41 Q67632 环箍 32 Loop hoop 32 2
42 MYB00-1113551B 混合器接管Ⅰ Mixer connecting pipe Ⅰ 1
19、MY100-1118000/01 增压器总成 Turbocharger Assembly
序 号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 MY100-1118100-135 增压器 Turbocharger 1
2 KA100-1118002 增压器垫片 Turbocharger gasket 1 易损件 EWP
3 M3400-1118404A 双头螺柱 Stud 10
4 K6000-1008206 螺母 Nut 10
5 L33HA-1104501 管卡 Pipe clamp 1
6 L37L1-1104402 油管胶套 Oil pipe sleeve 1
7 L33HA-1104505 管卡 Pipe clamp 1
8 Q1840825 螺栓 M8X25 Bolt M8X25 1
9 150-1118031B 垫片 Gasket 1 易损件 EWP
10 475D-1118211 增压器进油接头 Turbocharger oil inlet joint 1
11 Q1840820TF2 螺栓 M8X20 Bolt M8X20 2
12 G5900-1008019 喘振阀通气软管 Hose 1
13 Q673B11 环箍 11 Loop hoop 11 8
14 MY100-1118902 废气旁通控制阀连接管 Waste gas bypass control valve connecting pipe 1
15 Q1841016TF2 螺栓 M10X16 Bolt M10X16 1
16 LN100-1118940 废气旁通控制阀 Waste gas bypass control valve 1
17 MY100-1118901 废气旁通控制阀支架 Waste gas bypass control valve bracket1
Q150B0410 螺栓 M4X10 Bolt M4X10 2
19 Q40104 垫圈 4 Washer 4 2
20 Q40304 垫圈 4 Washer 4 2
21 Q150B0818 螺栓 M8X18 Bolt M8X18 1
22 Q40108 垫圈 8 Washer 8 2
23 Q40308 垫圈 8 Washer 8 2
24 G3900-1113031 调压器压力补偿接头 Pressure regulator,pressure compensation joint 1
25 Q150B0816 螺栓 M8X16 Bolt M8X16 1
26 MYB00-1118902 废气旁通控制阀连接管 Waste gas bypass control valve connecting pipe 1
27 MY6MA-1118240A 进油管焊接组件 Oil inlet weldment subassembly 1
28 A30-1118021 进油软管接头 Oil inlet hose joint 1
29 Q/YC198-18 螺塞 M18X1.5 Screw plug M18X1.5 1
30 Q/YC149-18 复合式密封垫圈 18 Compound seal washer 18 3 易损件 EWP
31 M3200-1118211 螺栓 Bolt 1
32 6QA6-1307017 管接螺栓 Hinge bolt 1
33 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 3 易损件 EWP
34 MY6MA-1118B40A 增压器回水管焊接组件 Turbocharger water return weldment subassembly 1
35 M7GG0-1118270 管夹组件 Pipe clamp subassembly 1
36 Q/YC901-1C1815 铰接螺栓 M18X1.5 Hinge bolt M18X1.5 2
37 Q/YC901-3C18 垫圈 18 Washer 18 4
38 ME30A-1118503 涡壳隔热罩 Vortex shell heat shield 1
39 M3600-1118301A 增压器回油管垫片 Turbocharger oil return pipe gasket 2 易损件 EWP
40 MY6MA-1118340A 回油管焊接组件 Oil return weldment subassembly 1
41 Q1840825TF2 螺栓 M8X25 Bolt M8X25 4
42 L4400-3509007 过水螺栓 Hollow bolt for water 1
43 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1 易损件 EWP
44 MY6MA-1118A40A 增压器进水管焊接组件 Turbocharger water inlet weldment subassembly 1
45 M6000-1118206 过渡接头 Adjuster 1
20、MY6MA-1205000/01 催化转化器总成 Catalytic Converter Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MY6MA-1205140-A86 催化消声器 Muffler 1
2 L4400-1205101C 催化消声器垫片 Muffler gasket 1 易损件 EWP
21、MY6MA-1303000/03 散热器水管及软管总成 Radiator Hose And Soft Hose Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MKB00-1303001 出水管垫片 Water outlet pipe gasket 1 易损件 EWP
2 KJ100-1303041C 出水管 Water outlet pipe 1
3 G4607-1306008B 过渡接头 Adjuster 1
4 Q/YC149-36 复合式密封垫圈 36 Compound seal washer 36 1 易损件 EWP
5 Q618B06 螺塞 NPT 3/4 Screw plug NPT 3/4 1
6 E0210-1307032A 暖风回水接头 Warm water return joint 1
7 Q618B03 螺塞 NPT 3/8 Screw plug NPT 3/8 3
8 Q151B1416 螺栓 M14X1.5X16 Bolt M14X1.5X16 1
9 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 1 易损件 EWP
10 Q618B02 螺塞 NPT 1/4 Screw plug NPT 1/4 1
11 Q150B0870 螺栓 M8X70 Bolt M8X70 12
12 Q40308 垫圈 8 Washer 8 12
13 Q40108 垫圈 8 Washer 8 12
22、231-1305000/09 放水开关 Water Drain Cock
序号 No 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 231-1305013 阀体 Valve body 1
2 231-1305014A 阀芯 Valve core 1
3 Q5003225 销 3.2X25 Pin 3.2X25 1
4 231-1305015A 操纵杆 Control rod 1
5 231-1305011 弹簧 Spring 1
6 Q40006 垫圈 6 Washer 6 2
7 Q5001610 销 1.6X10 Pin 1.6X10 1
23、MY6MA-1306000/01 调温器总成 Thermostat Assembly
序 号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M6600-1306005D 回水胶管 Water return hose 1
2 Q/YC147.1-56 环箍 56 Loop hoop 56 2
3 MK100-1306003 调温器座 Thermostat seat 1
4 MK100-1306004A 调温器 Thermostat 2
5 M61YA-1306001C 调温器盖 Thermostat cover 1
6 Q1200825 螺柱 M8X25 Stud M8X25 8
7 A99-1303019 放气接头 Air release joint 1
8 Q40008 垫圈 8 Washer 8 9
9 Q40308 垫圈 8 Washer 8 9
10 Q340B08 螺母 M8 Nut M8 9
11 Q1200885 螺柱 M8X85 Stud M8X85 1
12 M3400-1306006A 调温器座垫片 Thermostat seat gasket 1 易损件 EWP
24、MY6MA-1307000/03 水泵总成 Water Pump Assembly
序 号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 MS4YA-1307100A 水泵 Water pump 1
2 Q/YC147.1-72 环箍 72 Loop hoop 72 2
3 M6600-1013084B 水管垫片 Water pipe gasket 1 易损件 EWP
4 Q1841020TF2 螺栓 M10X20 Bolt M10X20 2
5 M6600-1013061B 水管接头一 Water pipe joint 1
6 M6600-1013002 胶管 Hose 1
7 Q618B04 螺塞 NPT 1/2 Screw plug NPT 1/2 1
8 YC24-0510 圆柱销 5X10 Pin 5X10 1
9 Q1840860TF2 螺栓 M8X60 Bolt M8X60 1
10 Q1841035 螺栓 M10X35 Bolt M10X35 6
25、MY20A-1600000/01 动力输出总成 Power Output Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M12J1-1600401C 飞轮壳 Flywheel case 1
2 L3000-1600016 盖板-飞轮壳 Cover plate-flywheel case 1
3 Q1840612 螺栓 M6X12 Bolt M6X12 1
4 Q18414115TF2 螺栓 M14X115 Bolt M14X115 3
5 L3800-1600411 堵塞 Blocking 1
6 Q1840816 螺栓 M8X16 Bolt M8X16 8
7 MKB00-1600408 垫片 Gasket 1 易损件 EWP
8 M1000-1600402B 盖板 Cover plate 1
9 M3001-1600407 加机油口垫片 Oil filler gasket 1 易损件 EWP
10 M7603-1600406A 加机油口 Oil filler 1
11 150-1003040F 加机油口盖组件 Oil filler cover subassembly 1
12 Q1840820 螺栓 M8X20 Bolt M8X20 3
13 Q1841022 螺栓 M10X22 Bolt M10X22 4
14 M3490-1600402 盖板 Cover plate 2
15 Q18412117TF2 螺栓 M12X117 Bolt M12X117 1
16 Q340B12 螺母 M12 Nut M12 1
17 Q40112 垫圈 12 Washer 12 1
18 Q40312 垫圈 12 Washer 12 1
19 Q1841225TF2 螺栓 M12X25 Bolt M12X25 3
20 M6000-1005360 飞轮及齿圈组件 Flywheel and ring gear subassembly 1
21 397A-1005011 轴承衬垫 Bearing lining 1
22 GB/T276-6205-2RS1 深沟球轴承 Deep ball bearing 1 易损件 EWP
23 M3000-1005363A 飞轮螺栓 Flywheel bolt 9
24 Q1840812 螺栓 M8X12 Bolt M8X12 6
25 M3400-1600440B 曲轴后油封组件 Crankshaft oil seal subassembly 1 易损件 EWP选装 optional
M3400-1600440C 曲轴后油封组件 Crankshaft oil seal subassembly 1 易损件 EWP选装 optional
26 Q18414120TF2 螺栓 M14X120 Bolt M14X120 4
27 Q1841095TF2 螺栓 M10X95 Bolt M10X95 1
28 MKL00-1118301 垫片 Gasket 1 易损件 EWP
29 M36J3-1600402A 盖板 Cover plate 1
30 Q1840616 螺栓 M6X16 Bolt M6X16 3
26、A3204-3407000/06 转向泵总成 Steering Pump Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 M6000-3407002 传动套 Drive retainer 1
2 YC208-B05800F O 形圈 2.65X58 O-ring 2.65X58 1 易损件 EWP
3 A6000-3509013 空压机后盖板 Air compressor rear cover plate 1
4 Q1841020 螺栓 M10X20 Bolt M10X20 2
27、MY6MA-3509000/03 气制动空气压缩机总成 Pneumatic Air Compressor
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MY6MA-3509040 气泵进气管 Air inlet pipe 1
2 M6000-3509340A 空压机进水管组件 Water inlet pipe subassembly 1
3 G4606-3509014 密封垫片 Seal gasket 1 易损件 EWP
4 L4400-3509007 过水螺栓 Hollow bolt for water 1
5 M6000-3509440A 空压机回水管组件 Water return pipe subassembly 1
6 6QA6-1307017 管接螺栓 Connector bolt 2
7 Q/YC149-14 复合式密封垫圈 14 Compound seal washer 14 8 易损件 EWP
8 M6000-3509100B 空气压缩机 Air compressor 1
9 Q1841065TF2 螺栓 M10X65 Bolt M10X65 1
10 Q1841045TF2 螺栓 M10X45 Bolt M10X45 1
11 M3400-3509001A 空气压缩机齿轮 Air compressor gear 1
12 YC208-C11200F O 形圈 3.55X112 O-ring 3.55X112 1 易损件 EWP
13 Q1201040TF2 螺柱 M10X40 Stud M10X40 1
14 Q32010 螺母 M10 Nut M10 1
15 M6000-3509240 空压机进油管组件 Oil inlet pipe subassembly 1
16 M3000-1002701A 过油螺栓 Bolt 2
17 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 10 4 易损件 EWP
18 Q1840820 螺栓 M8X20 Bolt M8X20 2
19 Q1841020 螺栓 M10X20 Bolt M10X20 2
20 M6000-3509016B 空压机支架 Air compressor gasket 1
21 M2AE3-3509060 空压机进气接头组件 Air inlet joint subassembly 1
28、MY6MA-3705000/05 点火系统总成 Ignition System Assembly
序号 No. 图 号 Part No. 名 称 Part name 数量 Qty 备注 Remark
1 Q1841025TF2 螺栓 M10X25 Bolt M10X25 3
2 F3000-1002307 惰齿轮挡板 Idle gear retaining plate 1
3 MYB00-3705140A 点火正时齿轮组件 Ignition timing gear subassembly 1
4 YC208-B14000F O 形圈 2.65X140 O-ring 2.65X140 1 易损件 EWP
5 MYB00-3705102 支座 Pedestal 1
6 MYB00-3705150 机油进油管组件 Oil inlet pipe subassembly 1
7 Q/YC149-10 复合式密封垫圈 10 Compound seal washer 4 易损件 EWP
8 Q/YC901-1C1010 铰接螺栓 M10X1 Hinge bolt M10 X 1 2
9 K1A00-3705002S1 火花塞 Spark plug 6
10 Q1840812 螺栓 M8X12 Bolt M8X12 15
11 MY100-3705045 点火线圈支架 Ignition coil bracket 3
12 G3K00-3705061SF1 点火线圈组件 Ignition coil subassembly 6
13 Q1840625 螺栓 M6X25 Bolt M6X25 6
14 MY100-3823021 主线束支架Ⅰ Harness bracketⅠ 3
15 Q18410816TF2 螺栓 M8X16 Bolt M8X16 3
16 MY100-3705070SF2 高压导线组件 High voltage lead subassembly 6
17 MYB00-3705042 点火线圈套管 Ignition coil casing 6
18 Q1840816 螺栓 M8X16 Bolt M8X16 12
19 MY100-3705082 固定法兰 Fixed flange 6
20 YC208-B02580F1 O 形圈 2.65X25.8 O-ring 2.65X25.8 6 易损件 EWP
29、MY6MA-3701000/07 发电机总成 Alternator Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 M6600-1002153A 垫块 Cushion block 1
2 MY6MA-3701001A 发电机皮带 Alternator belt 1
3 Q150B12180 螺栓 M12X180 Bolt M12X180 2
4 MS4LA-3701002A 发电机支架 Alternator bracket 1
5 MS40D-1002460 多楔带惰轮组件 Poly V-belt idler subassembly 1
6 Q40312 垫圈 12 Washer 12 9
7 Q40112 垫圈 12 Washer 12 7
8 Q340B12 螺母 M12 Nut M12 3
9 Q150B1030TF2 螺栓 M10X30 Bolt M10X30 4
10 Q40310 垫圈 10 Washer 10 5
11 Q40110 垫圈 10 Washer 10 5
12 Q150B1235TF2 螺栓 M12X35 Bolt M12X35 5
13 Q150B1255TF2 螺栓 M12X55 Bolt M12X55 1
14 MY6MA-3701052 调节板 Adjusting plate 1
15 MS4QA-3701002 发电机支架 Alternator bracket 1
16 Q150B1240TF2 螺栓 M12X40 Bolt M12X40 1
17 Q1841250TF2 螺栓 M12X50 Bolt M12X50 4
18 MY6MA-1002464 惰轮支架 Idler bracket 1
19 L520L-1002460 多楔带惰轮组件 Poly V-belt idler subassembly 1
20 M1100-1002450 张紧轮组件 Tensioning wheel subassembly 1
21 Q1841070TF2 螺栓 M10X70 Bolt M10X70 1
22 MY699-3701052 调节板 Adjusting plate 1
23 Q1841055TF2 螺栓 M10X55 Bolt M10X55 1
24 Q340B10 螺母 M10 Nut M10 1
25 M6600-1002210 多楔带惰轮组件 Poly V-belt idler subassembly 1
30、MY6MA-3708000/01 起动机总成 Starter Assembly
序 号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 Q40312 垫圈 12 Washer 12 3
2 Q150B1235 螺栓 M12X35 Bolt M12X35 3
3 LA50A-3708100SF1 起动机 Starter 1
31、MY6MA-3800000/02 仪表、感应器总成 Instrument & Sensor Assembly
序 号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 M63L2-38007D0 动力模式选择开关 Option switch 1
32、MY6MA-3823000/06 控制系统总成 Controlling System Assembly
序号 No. 图号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 D4300-38231L0 λ 传感器 λ Sensor 1
2 J5700-3823140 进气压力温度传感器 Air intake pressure temperature sensor 2
3 Q150B0416 螺栓 M4X16 Bolt M4X16 1
4 Q40304 垫圈 4 Washer 4 1
5 Q40104 垫圈 4 Washer 4 1
6 G2100-3823140 增压压力及温度传感器 Supercharging pressure and temperature sensor 1
7 Q218B0616 螺钉 M6X16 Bolt M6X16 1
8 Q40306 垫圈 6 Washer 6 1
9 MY6MA-3823250C 发动机线束组件 Engine wiring harness subassembly 1
10 G2100-3823180 水温传感器 Water Temperature Sensor 1
11 Q1840615 螺栓 M6X15 Bolt M6X15 2
12 G2100-3823170 曲轴转速传感器 Crankshaft speed sensor 1
13 G5800-3823035 调整垫 Adjusting gasket 适量proper amount
14 MYB00-3823178 曲轴转速传感器支架 Crankshaft speed sensor bracket 1
15 Y0100-3823160 凸轮轴相位传感器 Camshaft phase sensor 1
16 MY6MA-3823350 控制器组件 Controller subassembly 1
17 L4700-38231G0 机油压力温度传感器 Oil pressure & temperature sensor 1
18 MY100-3823130SF1 传感器取气管 Air pipe 1
19 MY100-1118214 排气背压取气接头 Exhaust back pressure air joint 1
MY100-3823262SF1 整车线束Ⅱ Vehicle wiring harness Ⅱ 1 无图 No chart
J5600-3823031B 支线束支架 I Harness bracket I 1 无图 No chart
G6000-3823201 线束卡 I Wiring harness clamp I 3 无图 No chart
J5600-3823031A 支线束支架(I) Harness bracket（I） 4 无图 No chart
Q1841016 螺栓 M10X16 Bolt M10X16 1
W3100-3823021 主线束支架(Ⅰ) Harness bracket（I） 6 无图 No chart
Q1840816 螺栓 M8X16 Bolt M8X16 3
Q1840612 螺栓 M6X12 Bolt M6X12 5
Q150B0416 螺栓 M4X16 Bolt M4X16 1
Q40104 垫圈 4 Washer 4 1
Q40304 垫圈 4 Washer 4 1
Q/YC901-3C10 垫圈 10 Washer 10 2
Q/YC901-1C10 铰接螺栓 M10X1 Hinge bolt M10X1 1
33、C0000-3904000/01 Nameplate 铭牌 Nameplate
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备 注 Remark
1 YC394-C000 标牌 Nameplate 1
2 YC5-0306 铆钉 3X6 Rivet 3X6 4
34、MY6MA-8104000/02 空调压缩机总成 Air Condition Compressor Assembly
序 号 No. 图 号 Part No. 名 称 Part Name 数量 Qty. 备注 Remark
1 MS40A-8104007 空调机支架 Air condition bracket 1
2 M8801-1307002A 水泵皮带 Water pump belt 1
3 Q1840865TF2 螺栓 M8X65 Bolt M8X65 3
4 D30-1002210D 多楔带惰轮组件 Poly V-belt idler subassembly 1
5 Q218B1070TF2 螺钉 M10X70 Bolt M10X70 1
6 MS40A-1002450 张紧皮带轮组件 Tension belt pulley subassembly 1
